МКС 71.040.10
ОКП 43 2000
Дата введения
1 января 1984 года
1. Разработан и внесен Министерством приборостроения, средств автоматизации и систем управления СССР.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 15.07.1982 N 2670.
3. Взамен ГОСТ 6371-73, ГОСТ 6514-75, ГОСТ 7148-70, ГОСТ 7851-74, ГОСТ 8058-73, ГОСТ 8613-75, ГОСТ 9425-71, ГОСТ 9499-70, ГОСТ 9775-69, ГОСТ 9777-74, ГОСТ 9876-73, ГОСТ 9964-71, ГОСТ 10090-74, ГОСТ 10238-74, ГОСТ 10359-75, ГОСТ 10378-73, ГОСТ 10394-72, ГОСТ 10515-75, ГОСТ 10565-75, ГОСТ 10696-75, ГОСТ 10973-75, ГОСТ 11582-75, ГОСТ 17004-71, ГОСТ 17784-72, ГОСТ 20789-75 в части типов, основных параметров и размеров.
4. Стандарт соответствует СТ СЭВ 2945-81 в части конических колб, СТ СЭВ 4023-83 в части круглодонных и плоскодонных колб, СТ СЭВ 4975-85 в части стаканов и СТ СЭВ 4976-85 в части соединительных элементов.
Стандарт полностью соответствует международным стандартам ИСО 1773-76, ИСО 3819-85, ИСО 4797-81.
5. Ссылочные нормативно-технические документы
6. Ограничение срока действия снято по Протоколу N 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).
7. Издание (ноябрь 2003 г.) с Изменениями N 1, 2, 3, 4, утвержденными в апреле 1984 г., апреле 1986 г., июне 1988 г., ноябре 1989 г. (ИУС 7-84, 7-86, 11-88, 2-90).
Настоящий стандарт распространяется на стеклянную лабораторную посуду и оборудование (далее - изделия), изготовляемые для потребностей экономики страны и экспорта.
Изделия подразделяют на посуду: стаканы, стаканчики для взвешивания, колбы, колбы Фаворского, колбы с тубусом, пробирки, чашки, сосуды и оборудование: соединительные элементы и трубки, воронки, фильтры, капельницы, спиртовки, склянки с тубусом, насос водоструйный, эксикаторы, насадки, холодильники, дефлегматоры, каплеуловители, склянки для промывания газов, приборы для поглощения газов и паров воды, аппараты для получения газа.
Степень соответствия настоящего стандарта СТ СЭВ 2945-81, СТ СЭВ 4023-83, СТ СЭВ 4975-85, СТ СЭВ 4976-85 приведена в Приложении 26.
Технические требования к изделиям - по ГОСТ 23932.
Изделия изготовляют с взаимозаменяемыми конусами по ГОСТ 8682 и без взаимозаменяемых конусов по ГОСТ 7851.
(Измененная редакция, Изм. N 1, 2, 3).
1.1. Стаканы
1.1.1. Стаканы предназначены для фильтрования, выпаривания и приготовления растворов в лабораторных условиях.
В - высокие;
Н - низкие.
1 - с носиком;
2 - без носика.
Диаметр расширенного края стаканов должен быть на 5 - 15% больше диаметра стакана.
Допускается изготовление стаканов с утолщенным рантом и наплывом стекла на ранте (в виде капли) толщиной 1 - 2 мм.
(Измененная редакция, Изм. N 2, 3).
Вместимость стаканов, измеренная при заполнении не менее 10 мм ниже края, должна быть равной или больше номинальной вместимости.
Стаканы номинальной вместимостью 100 см3 и более могут быть изготовлены со шкалой, обозначающей ориентировочную вместимость.
(Измененная редакция, Изм. N 2).
1.1.6. Основные параметры и размеры стаканов должны соответствовать указанным на черт. 1 и в табл. 1.
Типы В и Н
Исполнение 1
![]() Исполнение 2
![]() При измерении толщины стенки стакана в нескольких местах, равномерно расположенных на поверхности стакана, отдельные значения ее не должны быть менее 80% указанного в табл. 1 значения.
Размеры в мм
Пример условного обозначения при заказе стакана типа В исполнения 1, номинальной вместимостью 250 см3, из термически стойкого стекла группы ТС:
Стакан В-1 - 250 ТС ГОСТ 25336-82
То же, стакана типа Н исполнения 2, номинальной вместимостью 100 см3, из термически и химически стойкого стекла группы ТХС:
Стакан Н-2 - 100 ТХС ГОСТ 25336-82
(Измененная редакция, Изм. N 1, 2).
1.1.7. Коды ОКП на стаканы указаны в Приложении 1.
при вместимости до 250 см3 - 5 - 10% диаметра стакана;
" " св. 250 см3 - 10 - 15% " "
Указанные размеры закруглений обеспечивают технологической оснасткой.
(Введен дополнительно, Изм. N 2).
1.2. Стаканчики для взвешивания
1.2.1. Стаканчики предназначены для взвешивания и хранения веществ при лабораторных работах.
1.2.2. Стаканчики должны изготовляться типов:
СВ - высокие;
СН - низкие.
1.2.3. Стаканчики и крышки к ним должны быть взаимозаменяемыми в соответствии с ГОСТ 8682.
Допускается по согласованию с потребителем изготовление их с индивидуальной пришлифовкой.
Размеры наибольшего внутреннего диаметра горловины стаканчиков типа СВ с индивидуальной пришлифовкой должны соответствовать размерам конусов, указанных в табл. 2, с предельным отклонением +/- 1 мм.
Размеры наибольшего наружного диаметра горловины стаканчиков типа СН с индивидуальной пришлифовкой должны соответствовать размерам конусов, указанных в табл. 2, с предельным отклонением +/- 1 мм для диаметра горловины 34 мм и +/- 2 мм - св. 34 мм.
Тип СВ
![]() Тип СН
![]() 1 - стаканчик; 2 - крышка
Размеры в мм
Пример условного обозначения при заказе стаканчика типа СВ с взаимозаменяемым конусом 14/8:
Стаканчик СВ-14/8 ГОСТ 25336-82
1.2.5. Коды ОКП на стаканчики для взвешивания указаны в Приложении 2.
1.3. Колбы
1.3.1. Колбы предназначены для фильтрования, выпаривания, перегонки, разгонки, дистилляции и синтеза в лабораторных условиях.
К - круглодонные с взаимозаменяемыми конусами (исполнение 1), без взаимозаменяемых конусов и с цилиндрическими горловинами (исполнение 2);
П - плоскодонные с взаимозаменяемыми конусами (исполнение 1), без взаимозаменяемых конусов и с цилиндрическими горловинами (исполнение 2);
КГУ-2 - круглодонные с двумя горловинами, расположенными под углом, с взаимозаменяемыми конусами (исполнение 1) и без взаимозаменяемых конусов (исполнение 2);
КГУ-3 - круглодонные с тремя горловинами, расположенными под углом, с взаимозаменяемыми конусами (исполнение 1) и без взаимозаменяемых конусов (исполнение 2);
КГП-3 - круглодонные с тремя горловинами, расположенными параллельно, с взаимозаменяемыми конусами (исполнение 1) и без взаимозаменяемых конусов (исполнение 2);
КГП-4 - круглодонные с четырьмя горловинами, расположенными параллельно, с взаимозаменяемыми конусами;
Кн - конические с взаимозаменяемыми конусами (исполнение 1), без взаимозаменяемых конусов и с цилиндрическими горловинами (исполнение 2);
Гр - грушевидные с взаимозаменяемыми конусами;
Кьельдаля - грушевидные с взаимозаменяемыми конусами (исполнение 1) и с цилиндрическими горловинами (исполнение 2);
О - остродонные с взаимозаменяемыми конусами;
ОГ-2 - остродонные с двумя горловинами и с взаимозаменяемыми конусами;
ОГ-3 - остродонные с тремя горловинами с взаимозаменяемыми конусами (исполнение 1) и без взаимозаменяемых конусов (исполнение 2);
КП - круглодонные для перегонки с взаимозаменяемыми конусами (исполнение 1) и без взаимозаменяемых конусов (исполнение 2);
ОП - остродонные для перегонки с взаимозаменяемыми конусами;
КРН - круглодонные для разгонки нефти и нефтепродуктов.
Допускается по заказу потребителей изготовлять колбы типа КП с цилиндрической горловиной.
Колбы с цилиндрической горловиной допускается изготовлять с утолщенным рантом и наплывом стекла на ранте (в виде капли) толщиной 1 - 2 мм.
(Измененная редакция, Изм. N 1, 3).
1.3.3. Диаметр основания колб типа П, обеспечивающий устойчивое положение их на горизонтальной поверхности, должен быть не менее 0,45 диаметра колб.
(Измененная редакция, Изм. N 1).
1.3.5. Основные параметры и размеры колб должны соответствовать указанным на черт. 3 - 17 и в табл. 3 - 14.
Все колбы с взаимозаменяемыми конусами, за исключением колб типов П, Кн и третьей горловины колб типа КГП-4, должны изготовляться со стеклянными крючками или коррозионно-стойкими хомутиками.
Тип К
Исполнение 1
![]() Исполнение 2
![]() Размеры в мм
Пример условного обозначения при заказе колбы типа К исполнения 1, номинальной вместимостью 250 см3, с взаимозаменяемым конусом 29/32, из термически стойкого стекла группы ТС:
Колба К-1 - 250 - 29/32 ТС ГОСТ 25336-82
То же, колбы типа К исполнения 2, номинальной вместимостью 250 см3, без взаимозаменяемого конуса, с диаметром горловины 34 мм, из термически и химически стойкого стекла группы ТХС:
Колба К-2 - 250 - 34 ТХС ГОСТ 25336-82
Тип П
Исполнение 1
![]() Исполнение 2
![]() Размеры в мм
Пример условного обозначения при заказе колбы типа П исполнения 1, номинальной вместимостью 250 см3, с взаимозаменяемым конусом 29/32, из термически стойкого стекла группы ТС:
Колба П-1 - 250 - 29/32 ТС ГОСТ 25336-82
То же, колбы типа П исполнения 2, номинальной вместимостью 250 см3, без взаимозаменяемого конуса, с диаметром горловины 34 мм, из термически и химически стойкого стекла группы ТХС:
Колба П-2 - 250 - 34 ТХС ГОСТ 25336-82
Тип КГУ-2
Исполнение 1
![]() Исполнение 2
![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Черт. 5
Тип КГУ-3
Исполнение 1
![]() Исполнение 2
![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Черт. 6
Таблица 5
Размеры в мм
Пример условного обозначения при заказе колбы типа КГУ-2 исполнения 1, номинальной вместимостью 100 см3, с взаимозаменяемым конусом и конусом центральной горловины 14/23, из термически стойкого стекла группы ТС:
Колба КГУ-2 - 1 - 100 - 14/23 ТС ГОСТ 25336-82
То же, колбы типа КГУ-3 исполнения 2, номинальной вместимостью 250 см3, без взаимозаменяемого конуса, с диаметром центральной горловины 34 мм, из термически и химически стойкого стекла группы ТХС:
Колба КГУ-3 - 2 - 250 - 34 ТХС ГОСТ 25336-82
Тип КГП-3
Исполнение 1
![]() Исполнение 2
![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Черт. 7
Таблица 6
Размеры в мм
Пример условного обозначения при заказе колбы типа КГП-3 исполнения 1, номинальной вместимостью 250 см3, с взаимозаменяемыми конусами и конусом центральной горловины 29/32, из термически стойкого стекла группы ТС:
Колба КГП-3 - 1 - 250 - 29/32 ТС ГОСТ 25336-82
То же, колбы типа КГП-3 исполнения 2, номинальной вместимостью 250 см3, без взаимозаменяемых конусов и диаметром центральной горловины 34 мм, из термически стойкого стекла группы ТС:
Колба КГП-3 - 2 - 250 - 34 ТС ГОСТ 25336-82
То же, колбы типа КГП-4, номинальной вместимостью 250 см3, с взаимозаменяемыми конусами и конусом центральной горловины 29/32, из термически и химически стойкого стекла группы ТХС:
Колба КГП-4 - 250 - 29/32 ТХС ГОСТ 25336-82

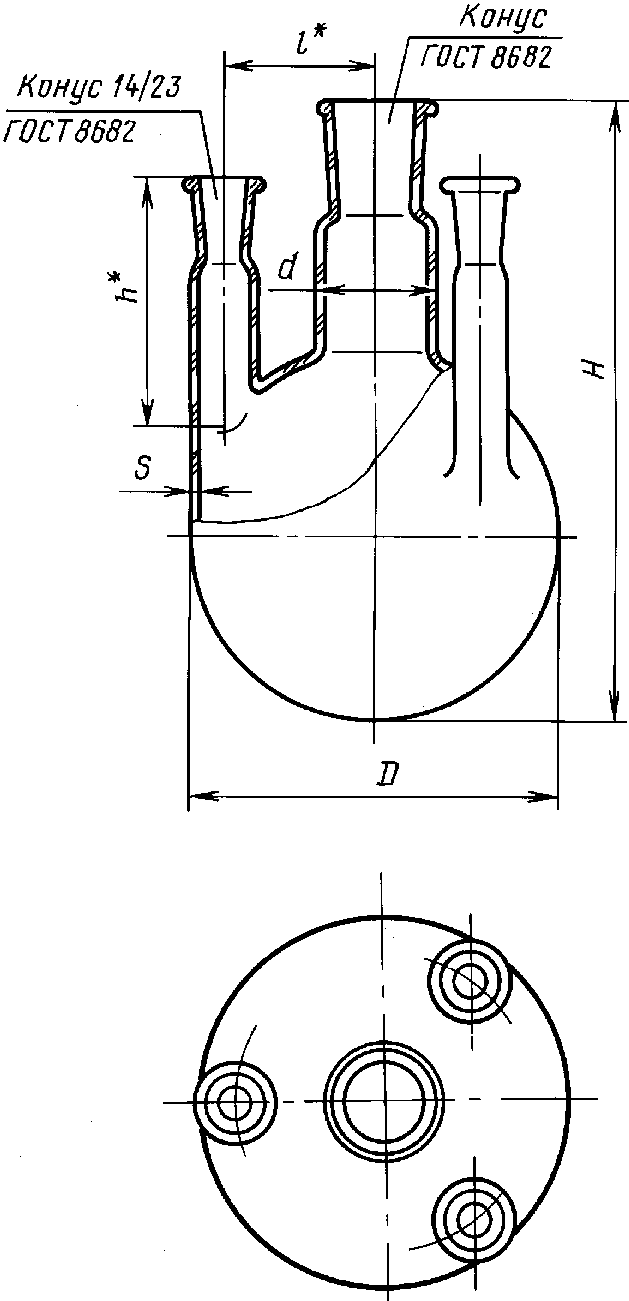

Тип КГП-4
![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Черт. 8
Тип Кн
Исполнение 1
![]() Исполнение 2
![]() Черт. 9
Тип Гр
![]() Черт. 10
Таблица 7
Размеры в мм
--------------------------------
<*> Колбы указанных размеров допускается изготовлять по заказу потребителя с диаметром горловины d = 50 мм.
Пример условного обозначения при заказе колбы типа Кн исполнения 1, номинальной вместимостью 100 см3, с взаимозаменяемым конусом 14/23, из термически стойкого стекла группы ТС:
Колба Кн-1 - 100 - 14/23 ТС ГОСТ 25336-82
То же, колбы типа Кн исполнения 2, номинальной вместимостью 100 см3, без взаимозаменяемого конуса, диаметром центральной горловины 18 мм, из термически и химически стойкого стекла группы ТХС:
Колба Кн-2 - 100 - 18 ТХС ГОСТ 25336-82
Таблица 8
Размеры в мм
Пример условного обозначения при заказе колбы типа Гр номинальной вместимостью 50 см3, с взаимозаменяемым конусом 14/23, из термически стойкого стекла группы ТС:
Колба Гр-50 - 14/23 ТС ГОСТ 25336-82
Тип Кьельдаля
Исполнение 1
![]() Исполнение 2
![]() Черт. 11
Таблица 9
Размеры в мм
Пример условного обозначения при заказе колбы типа Кьельдаля исполнения 1, номинальной вместимостью 250 см3, с взаимозаменяемым конусом 29/32, из термически стойкого стекла группы ТС:
Колба Кьельдаля 1-250 - 29/32 ТС ГОСТ 25336-82
То же, колбы Кьельдаля исполнения 2, номинальной вместимостью 250 см3, без взаимозаменяемого конуса, с внутренним диаметром горловины 29 мм, из термически и химически стойкого стекла группы ТХС:
Колба Кьельдаля 2-250 - 29 ТХС ГОСТ 24336-82
Тип О
![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Черт. 12
Таблица 10
Размеры в мм
Пример условного обозначения при заказе колбы типа О, номинальной вместимостью 50 см3, с взаимозаменяемым конусом 14/23, из термически стойкого стекла группы ТС:
Колба О-50 - 14/23 ТС ГОСТ 25336-82
Тип ОГ-2
![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Черт. 13
Тип ОГ-3
Исполнение 1
![]() Исполнение 2
![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Черт. 14
Таблица 11
Размеры в мм
Пример условного обозначения при заказе колбы типа ОГ-2 номинальной вместимостью 100 см3, с взаимозаменяемыми конусами и конусом центральной горловины 14/23, из термически стойкого стекла группы ТС:
Колба ОГ-2 - 100 - 14/23 ТС ГОСТ 25336-82
То же, колбы типа ОГ-3 исполнения 1, номинальной вместимостью 100 см3, с взаимозаменяемыми конусами и конусом центральной горловины 14/23, из термически стойкого стекла группы ТС:
Колба ОГ-3 - 1 - 100 - 14/23 ТС ГОСТ 25336-82
То же, колбы типа ОГ-3 исполнения 2, номинальной вместимостью 100 см3, без взаимозаменяемых конусов с наибольшим внутренним диаметром центральной горловины 14 мм, из термически и химически стойкого стекла группы ТХС:
Колба ОГ-3 - 2 - 100 - 14 ТХС ГОСТ 25336-82
Тип КП
Исполнение 1
![]() Исполнение 2
--------------------------------
<*> Размеры обеспечиваются инструментом.
Черт. 15
Таблица 12
Размеры в мм
Пример условного обозначения при заказе колбы типа КП исполнения 1, номинальной вместимостью 100 см3, с взаимозаменяемым конусом 29/32, из термически стойкого стекла группы ТС:
Колба КП-1 - 100 - 29/32 ТС ГОСТ 25336-82
То же, колбы типа КП исполнения 2, номинальной вместимостью 100 см3, без взаимозаменяемого конуса с наибольшим внутренним диаметром горловины 29 мм, из термически и химически стойкого стекла группы ТХС:
Колба КП-2 - 100 - 29 ТХС ГОСТ 25336-82
Тип ОП
![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Черт. 16
Таблица 13
Размеры в мм
Пример условного обозначения при заказе колбы типа ОП, номинальной вместимостью 100 см3, с взаимозаменяемыми конусами горловин 14/23, из термически стойкого стекла группы ТС:
Колба ОП - 100 - 14/23 ТС ГОСТ 25336-82
Тип КРН
![]() --------------------------------
<*> Размер обеспечивается инструментом.
Размеры в мм
Пример условного обозначения при заказе колбы типа КРН, номинальной вместимостью 250 см3, из термически стойкого стекла группы ТС:
Колба КРН-250 ТС ГОСТ 25336-82
(Измененная редакция, Изм. N 1, 3, 4).
1.3.6. Коды ОКП на колбы указаны в Приложении 3.
Отдельные значения изменений толщины стенки, измеряемые для определения средней толщины, не должны быть менее 80% указанного в соответствующей таблице значения при измерении ее в нескольких местах, равномерно расположенных на поверхности колбы.
(Введен дополнительно, Изм. N 1).

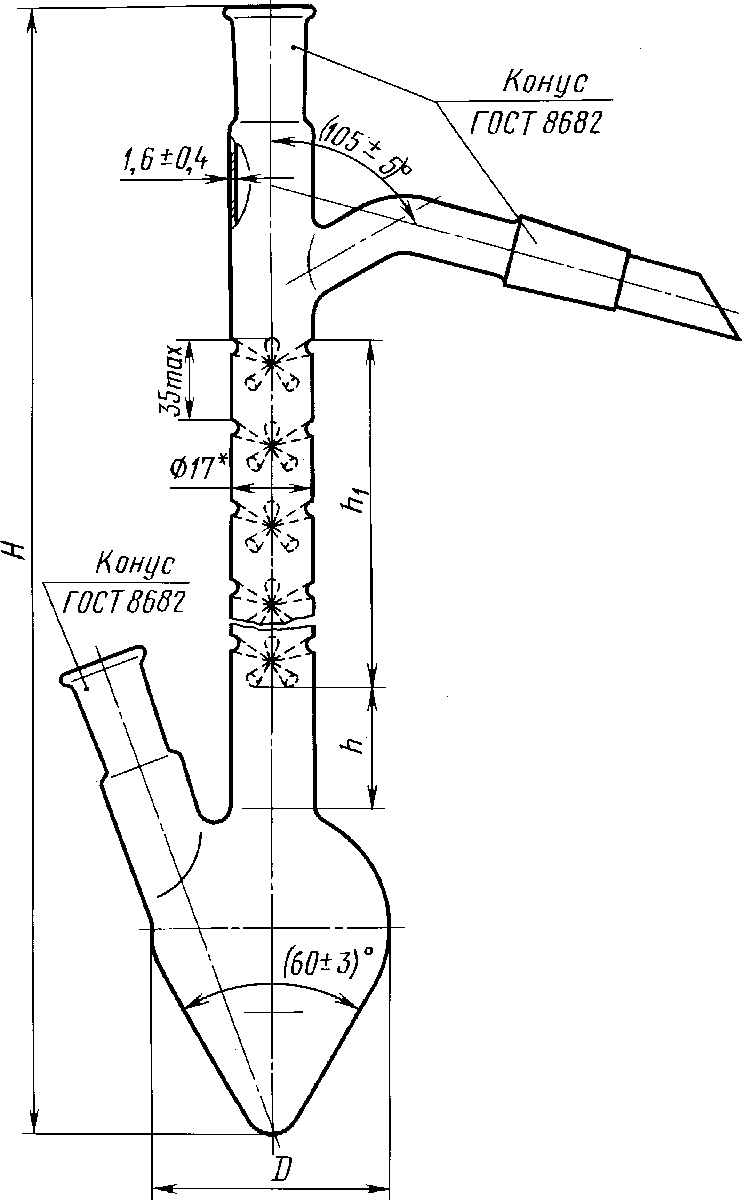

1.4. Колбы Фаворского
1.4.1. Колбы Фаворского предназначены для перегонки при атмосферном давлении и при остаточном давлении 13,3 гПа (10 мм рт. ст.).
1.4.2. Дефлегматор должен иметь по окружности чередующиеся в шахматном порядке конусные наколы по 4 шт. в ряду, расположенные наклонно к оси под углом не менее 30°.
1.4.3. Номинальная вместимость в обозначении и наименовании колб является условной.
![]() --------------------------------
<*> Размер обеспечивается инструментом.
Размеры в мм
Пример условного обозначения при заказе колбы Фаворского номинальной вместимостью 250 см3:
Колба Фаворского 250 ГОСТ 25336-82
1.4.5. Коды ОКП на колбы Фаворского указаны в Приложении 4.
1.5. Колбы с тубусом
1.5.1. Колбы с тубусом предназначены для фильтрования в вакууме.
1.5.2. Колбы должны изготовляться исполнений:
1 - без взаимозаменяемого конуса;
2 - с взаимозаменяемым конусом.
1.5.3. Колбы должны выдерживать предельное остаточное давление не более 13,33 гПа (10 мм рт. ст.).
1.5.4. Номинальная вместимость в обозначении и наименовании колб является условной.
Исполнение 1
![]() Исполнение 2
![]() --------------------------------
<*> Размеры для справок.
Размеры в мм
Пример условного обозначения при заказе колбы с тубусом исполнения 1, номинальной вместимостью 250 см3:
Колба 1 - 250 ГОСТ 25336-82
То же, колбы с тубусом исполнения 2, номинальной вместимостью 500 см3, с взаимозаменяемым конусом 29/32:
Колба 2 - 500 - 29/32 ГОСТ 25336-82
(Измененная редакция, Изм. N 1).
1.5.6. Коды ОКП на колбы с тубусом указаны в Приложении 5.
1.6. Пробирки
1.6.1. Пробирки предназначены для лабораторных работ.
1.6.2. Пробирки должны изготовляться типов:
П1 - цилиндрические с развернутым краем;
П2 - цилиндрические;
П2Т - цилиндрические толстостенные;
П3 - остродонные;
П4 - с взаимозаменяемым конусом;
П40 - с взаимозаменяемым конусом и отводом.
Допускается по заказу потребителя изготовлять пробирки других типов.
1.6.3. Диаметр развернутой части пробирок типа П1 должен быть больше ее диаметра не более чем на 3 мм.
1.6.4. Номинальная вместимость в обозначении и наименовании пробирок является условной.
1.6.5. Основные параметры и размеры пробирок должны соответствовать указанным на черт. 20 - 23 и в табл. 17 - 20.
Тип П1
![]() Типы П2 и П2Т
Размеры в мм
Пример условного обозначения при заказе пробирки типа П1 диаметром 16 мм, высотой 150 мм, из химически стойкого стекла группы ХС:
Пробирка П1-16 - 150 ХС ГОСТ 25336-82
То же, пробирки типа П2 диаметром 10 мм, высотой 90 мм, из химически стойкого стекла группы ХС:
Пробирка П2-10 - 90 ХС ГОСТ 25336-82
То же, пробирки типа П2Т номинальной вместимостью 10 см3, из термически стойкого стекла ТС:
Пробирка П2Т-10 ТС ГОСТ 25336-82
Тип П3
![]() --------------------------------
<*> Размер обеспечивается инструментом.
Черт. 21
Таблица 18
Размеры в мм
Пример условного обозначения при заказе пробирки типа П3, номинальной вместимостью 5 см3, из химически стойкого стекла группы ХС:
Пробирка П3 - 5 ХС ГОСТ 25336-82
Тип П4
![]() Черт. 22
Таблица 19
Размеры в мм
Пример условного обозначения при заказе пробирки типа П4, номинальной вместимостью 5 см3, с взаимозаменяемым конусом 14/23, из химически стойкого стекла группы ХС:
Пробирка П4-5 - 14/23 ХС ГОСТ 25336-82
Тип П40
![]() --------------------------------
<*> Размеры для справок.
Размеры в мм
Пример условного обозначения при заказе пробирки типа П40, с взаимозаменяемым конусом 14/23, диаметром 17 мм, высотой 80 мм, из химически стойкого стекла группы ХС:
Пробирка П40 - 17 - 80 - 14/23 ХС ГОСТ 25336-82
1.6.6. Коды ОКП на пробирки указаны в Приложении 6.
1.7. Чашки
1.7.1. Чашки предназначены для химико-лабораторных и биологических работ.
1.7.2. Чашки должны изготовляться типов:
ЧКЦ - кристаллизационные цилиндрические;
ЧВП - выпарные плоскодонные сферические;
ЧВК - выпарные круглодонные сферические;
ЧБВ - биологические (Коха), с крышками высокие;
ЧБН - биологические (Петри), с крышками низкие.
1.7.3. Разность в высоте по образующей цилиндрической поверхности чашки типа ЧБН исполнения 2 не должна превышать 1,5 мм.
1.7.4. Внутренний диаметр крышек чашек типов ЧБВ и ЧБН должен быть больше наружного диаметра чашки не менее чем на 2 мм.
(Измененная редакция, Изм. N 1).
1.7.5. Диаметр основания чашек, обеспечивающий устойчивое положение их на горизонтальной поверхности, должен быть не менее 0,6 диаметра чашек.
1.7.6. Номинальная вместимость в обозначении и наименовании чашек является условной.
1.7.7. Основные параметры и размеры чашек должны соответствовать указанным на черт. 24 - 29 и в табл. 21 - 25.
Тип ЧКЦ
Исполнение 1
![]() Исполнение 2
![]() Размеры в мм
Пример условного обозначения при заказе чашки типа ЧКЦ, исполнения 1, номинальной вместимостью 1000 см3:
Чашка ЧКЦ - 1 - 1000 ГОСТ 25336-82
Тип ЧВП
Исполнение 1
![]() Исполнение 2
![]() Черт. 25
Таблица 22
Размеры в мм
Пример условного обозначения при заказе чашки типа ЧВП, исполнения 2, номинальной вместимостью 100 см3:
Чашка ЧВП-2 - 100 ГОСТ 25336-82
Тип ЧВК
Исполнение 1
![]() Исполнение 2
![]() Черт. 26
Таблица 23
Размеры в мм
Пример условного обозначения при заказе чашки типа ЧВК, исполнения 1, номинальной вместимостью 1000 см3:
Чашка ЧВК-1 - 1000 ГОСТ 25336-82
Тип ЧБВ
![]() 1 - чашка; 2 - крышка
Черт. 27
Таблица 24
Размеры в мм
Пример условного обозначения при заказе чашки типа ЧБВ, номинальным диаметром 100 мм:
Чашка ЧБВ-100 ГОСТ 25336-82
Тип ЧБН
Исполнение 1
![]() 1 - чашка; 2 - крышка
Черт. 28
Размеры в мм
Пример условного обозначения при заказе чашки типа ЧБН, исполнения 1, номинальным диаметром 40 мм:
Чашка ЧБН-1 - 40 ГОСТ 25336-82
Тип ЧБН
Исполнение 2
![]() 1 - чашка; 2 - крышка
Пример условного обозначения при заказе чашки типа ЧБН, исполнения 2:
Чашка ЧБН-2 ГОСТ 25336-82
1.7.8. Коды ОКП на чашки указаны в Приложении 7.
1.8. Сосуды, ванны, кюветы
1.8.1. Сосуды, ванны, кюветы предназначены для лабораторных работ.
1.8.2. Сосуды, ванны, кюветы должны изготовляться типов:
СЦ - сосуды цилиндрические;
СП - сосуды прямоугольные;
ВП - ванны прямоугольные;
КП - кюветы прямоугольные ребристые.
(Измененная редакция, Изм. N 3).
1.8.3. Номинальная вместимость в обозначении и наименовании сосудов и ванн является условной.
1.8.4. Основные параметры и размеры изделий должны соответствовать указанным на черт. 30, 31, 33 и в табл. 26 - 27.
Тип СП
![]() Размеры в мм
--------------------------------
Пример условного обозначения при заказе сосуда типа СЦ, номинальной вместимостью 0,5 дм3:
Сосуд СЦ-0,5 ГОСТ 25336-82
Типы СП и ВП
![]() --------------------------------
<*> Черт. 32. (Исключен, Изм. N 3).
Размеры в мм
Пример условного обозначения при заказе сосуда типа СП номинальной вместимостью 1,5 дм3:
Сосуд СП-1,5 ГОСТ 25336-82
То же, ванны типа ВП номинальной вместимостью 10 дм3:
Ванна ВП-10,0 ГОСТ 25336-82

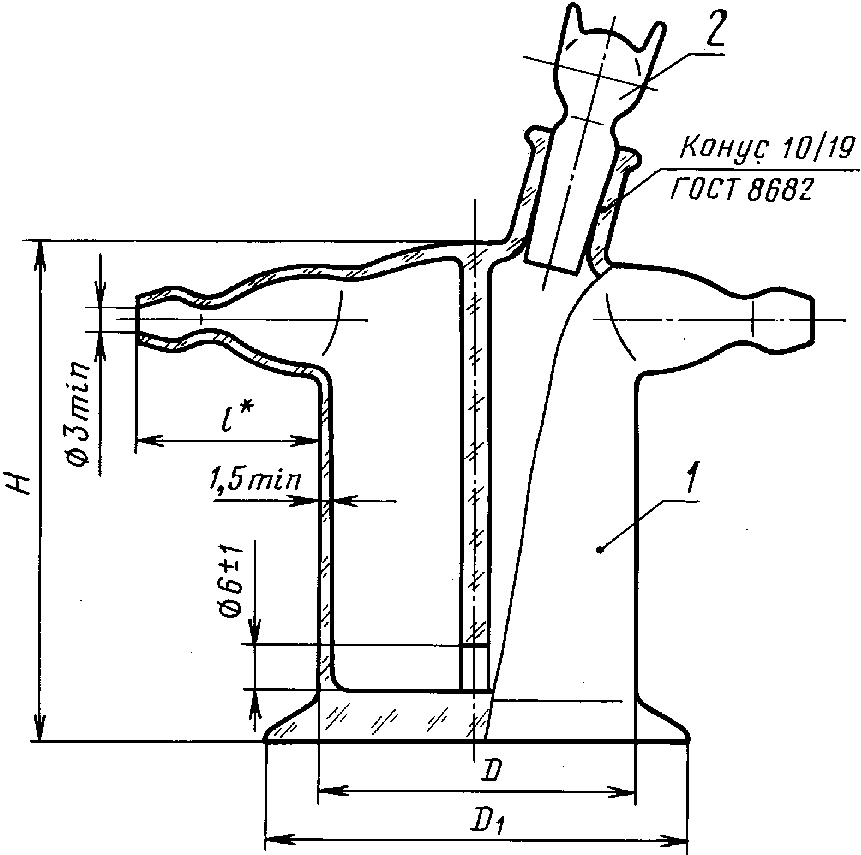

Тип КП
![]() 1 - кювета; 2 - пластина
Условное обозначение при заказе кюветы типа КП:
Кювета КП ГОСТ 25336-82
(Измененная редакция, Изм. N 3).
1.8.5. Коды ОКП на изделия указаны в Приложении 8.
1.9. Допускается по заказу потребителей изготовлять изделия с конусами других размеров, не указанных в таблицах и на чертежах настоящего раздела.
Допускаемые отклонения размеров изделий, размеры которых обозначены знаком "*", не должны превышать:
+/- 1 мм - для размеров до 20 мм;
+/- 2 мм " " св. 20 до 40 мм;
+/- 3 мм " " " 40 " 100 мм;
+/- 5 мм " " " 100 " 250 мм;
+/- 10 мм " " " 250 мм.
(Введен дополнительно, Изм. N 3).
2.1. Соединительные элементы
2.1.1. Соединительные элементы предназначены для сборки различных лабораторных приборов, аппаратов и установок.
АП - алонжи (приемники) "Паук" (черт. 49);
АКП - алонж в комплекте с "Пауком" (черт. 50);
АКП - алонж (черт. 51);
АКП - "Паук" (черт. 52);
Допускается изготовлять керн в соответствии с черт. 57.
Допускается по заказу потребителей изготовлять соединительные элементы с конусами других размеров, не указанных на чертежах и в таблицах.
Толщина стенок соединительных элементов должна быть не менее 1 мм. Нижняя часть соединительных элементов, предназначенная для стекания жидкости, должна быть обрезана под углом не более 60° к центральной оси, зашлифована или оплавлена.
Переходы из стекла группы ХС3 должны изготовляться без крючков.
Тип ЭП1
![]() Размеры в мм
Пример условного обозначения при заказе элемента прямого с двумя муфтами, с конусом 29/32, длиной 170 мм из термически стойкого стекла группы ТС:
Элемент ЭП1 - 29/32 - 170 ТС ГОСТ 25336-82
Тип ЭП2
![]() Размеры в мм
Пример условного обозначения при заказе элемента прямого с двумя кернами, с конусом 29/32, длиной 110 мм из термически стойкого стекла группы ТС:
Элемент ЭП2 - 29/32 - 110 ТС ГОСТ 25336-82
Тип ЭП3
![]() Размеры в мм
Пример условного обозначения при заказе элемента прямого с муфтой и керном, с конусом 45/40, длиной 150 мм из термически стойкого стекла группы ТС:
Элемент ЭП3 - 45/40 - 150 ТС ГОСТ 25336-82
Тип П1
Исполнение 1
![]() Исполнение 2
![]() Размеры в мм
Пример условного обозначения при заказе перехода типа П1 исполнения 1, с взаимозаменяемыми конусами керна 14/23 и муфты 12/21, из термически стойкого стекла группы ТС:
Переход П-1 - 14/23 - 12/21 ТС ГОСТ 25336-82
То же, перехода П1 исполнения 2, с взаимозаменяемыми конусами керна 14/23 и муфты 19/26, из химически стойкого стекла группы ХС:
Переход П1-2 - 14/23 - 19/26 ХС ГОСТ 25336-82
Тип П1О
![]() Размеры в мм
Пример условного обозначения при заказе перехода типа П1О, с взаимозаменяемыми конусами керна 19/26 и муфты 14/23, из термически стойкого стекла группы ТС:
Переход П1О-19/26 - 14/23 ТС 25336-82
Тип П1И
![]() Размеры в мм
Пример условного обозначения при заказе перехода типа П1И, взаимозаменяемыми конусами керна 14/23 и муфты 14/23, из термически стойкого стекла группы ТС:
Переход П1И-14/23 - 14/23 ТС ГОСТ 25336-82
Тип П2П
![]() --------------------------------
<*> Размеры обеспечиваются инструментами.
Размеры в мм
Пример условного обозначения при заказе перехода типа П2П, с взаимозаменяемыми конусами керна 19/26, муфты перехода 19/26 и муфты параллельной горловины 14/23, из термически стойкого стекла группы ТС:
Переход П2П-19/26 - 19/26 - 14/23 ТС ГОСТ 25336-82
Тип П2У
![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Размеры в мм
Пример условного обозначения при заказе перехода типа П2У, с взаимозаменяемыми конусами керна 14/23 и муфты 14/23, из термически стойкого стекла группы ТС:
Переход П2У-14/23 - 14/23 ТС ГОСТ 25336-82
Тип П3П
![]() --------------------------------
<*> Размеры обеспечиваются инструментами.
Размеры в мм
Пример условного обозначения при заказе перехода типа П3П, с взаимозаменяемыми конусами керна 14/23 и муфт перехода 14/23, левой горловины 14/23 и правой горловины 10/19, из термически стойкого стекла группы ТС:
Переход П3П-14/23 - 14/23 - 14/23 - 10/19 ТС ГОСТ 25336-82
Тип
![]() ![]() --------------------------------
<*> Размеры обеспечиваются инструментами.
Размеры в мм
Пример условного обозначения при заказе изгиба типа
, с взаимозаменяемыми конусами кернов 19/26 и 14/23, из термически стойкого стекла группы ТС:Изгиб
- 19/26 - 14/23 ТС ГОСТ 25336-82Типы
и ![]() ![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Размеры в мм
Пример условного обозначения при заказе изгиба типа
, с взаимозаменяемыми конусами керна 14/23 и муфты 14/23, из термически стойкого стекла группы ТС:Изгиб
- 14/23 - 14/23 ТС ГОСТ 25336-82Тип КПО
![]() Размеры в мм
Пример условного обозначения при заказе керна типа КПО, с взаимозаменяемым конусом 14/23, из термически стойкого стекла группы ТС:
Керн КПО-14/23 ТС ГОСТ 25336-82
Тип КИО
![]() --------------------------------
<*> Размер обеспечивается инструментом.
Размеры в мм
Пример условного обозначения при заказе керна типа КИО, с взаимозаменяемым конусом керна 14/23, из термически стойкого стекла группы ТС:
Керн КИО-14/23 ТС ГОСТ 25336-82
Тип МПО
![]() Размеры в мм
Пример условного обозначения при заказе муфты типа МПО, с взаимозаменяемым конусом муфты 14/23, из термически стойкого стекла группы ТС:
Муфта МПО-14/23 ТС ГОСТ 25336-82
Тип МИО
![]() --------------------------------
<*> Размер обеспечивается инструментом.
Размеры в мм
Пример условного обозначения при заказе муфты типа МИО, с взаимозаменяемым конусом муфты 14/23, из термически стойкого стекла группы ТС:
Муфта МИО-14/23 ТС ГОСТ 25336-82
Тип АИ
![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Размеры в мм
Пример условного обозначения при заказе алонжа типа АИ, с взаимозаменяемым конусом муфты 19/26, с длиной алонжа 50 мм, из термически стойкого стекла группы ТС:
Алонж АИ-19/26 - 50 ТС ГОСТ 25336-82
Тип АИО
![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Размеры в мм
Пример условного обозначения при заказе алонжа типа АИО, с взаимозаменяемыми конусами керна 19/26 и муфты 14/23, с длиной алонжа 50 мм, из термически стойкого стекла группы ТС:
Алонж АИО-19/26 - 14/23 - 50 ТС ГОСТ 25336-82
Тип АО
![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Размеры в мм
Пример условного обозначения при заказе алонжа типа АО, с взаимозаменяемыми конусами керна 14/23 и муфты 14/23, из термически стойкого стекла группы ТС:
Алонж АО-14/23 - 14/23 ТС ГОСТ 25336-82

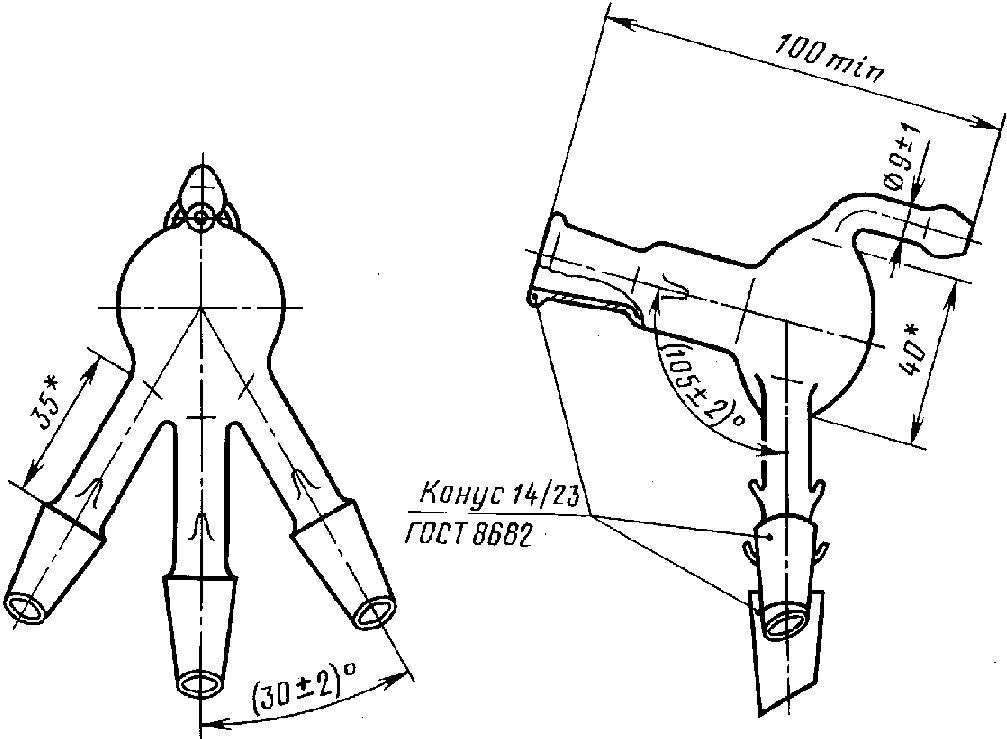

Тип АП
![]() --------------------------------
<*> Размеры для справок.
Условное обозначение при заказе алонжа "Паук" типа АП, с взаимозаменяемыми конусами керна 14/23 и муфты 14/23, из термически стойкого стекла группы ТС:
Алонж АП-14/23 - 14/23 ТС ГОСТ 25336-82

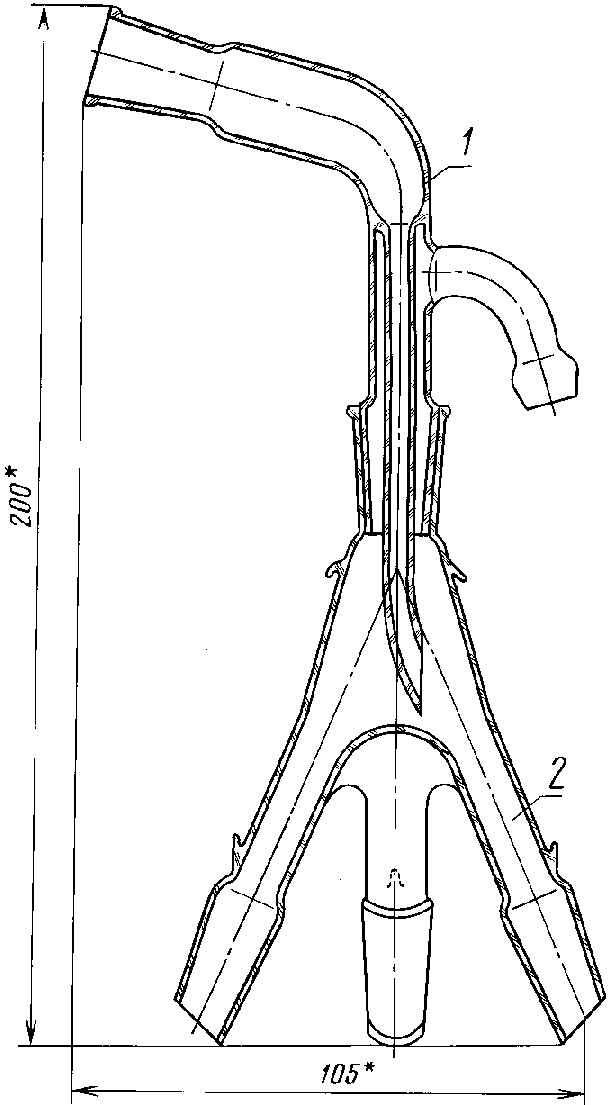

Тип АКП
![]() --------------------------------
<*> Размеры для справок.
1 - алонж; 2 - "паук"
Условное обозначение при заказе алонжа в комплекте с "пауком" типа АКП, с взаимозаменяемыми конусами керна 14/23 и муфты 14/23, из термически стойкого стекла группы ТС:
Комплект АКП-14/23 - 14/23 ТС ГОСТ 25336-82
Тип АКП "Алонж"
![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Условное обозначение при заказе алонжа типа АКП, с взаимозаменяемыми конусами керна 14/23 и муфты 14/23, из термически стойкого стекла группы ТС:
Алонж АКП-14/23 - 14/23 ТС ГОСТ 25336-82

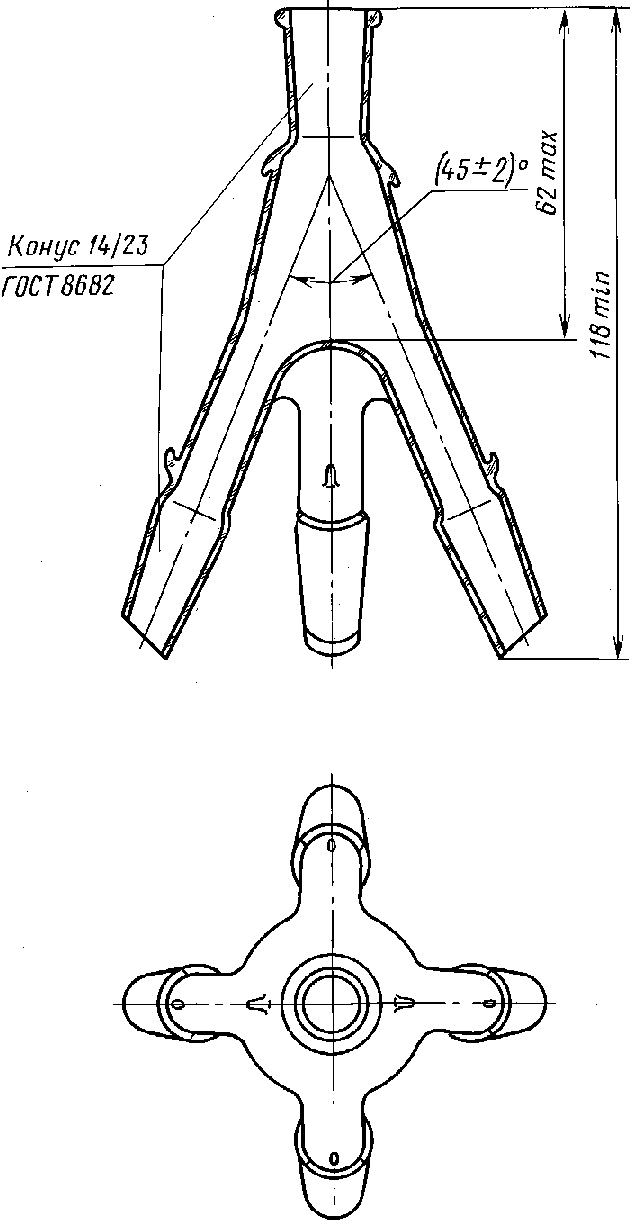

Тип АКП "Паук"
![]() Условное обозначение при заказе "Паука" типа АКП, с взаимозаменяемыми конусами керна 14/23 и муфты 14/23, из термически стойкого стекла группы ТС:
"Паук" АКП-14/23 - 14/23 ТС ГОСТ 25336-82

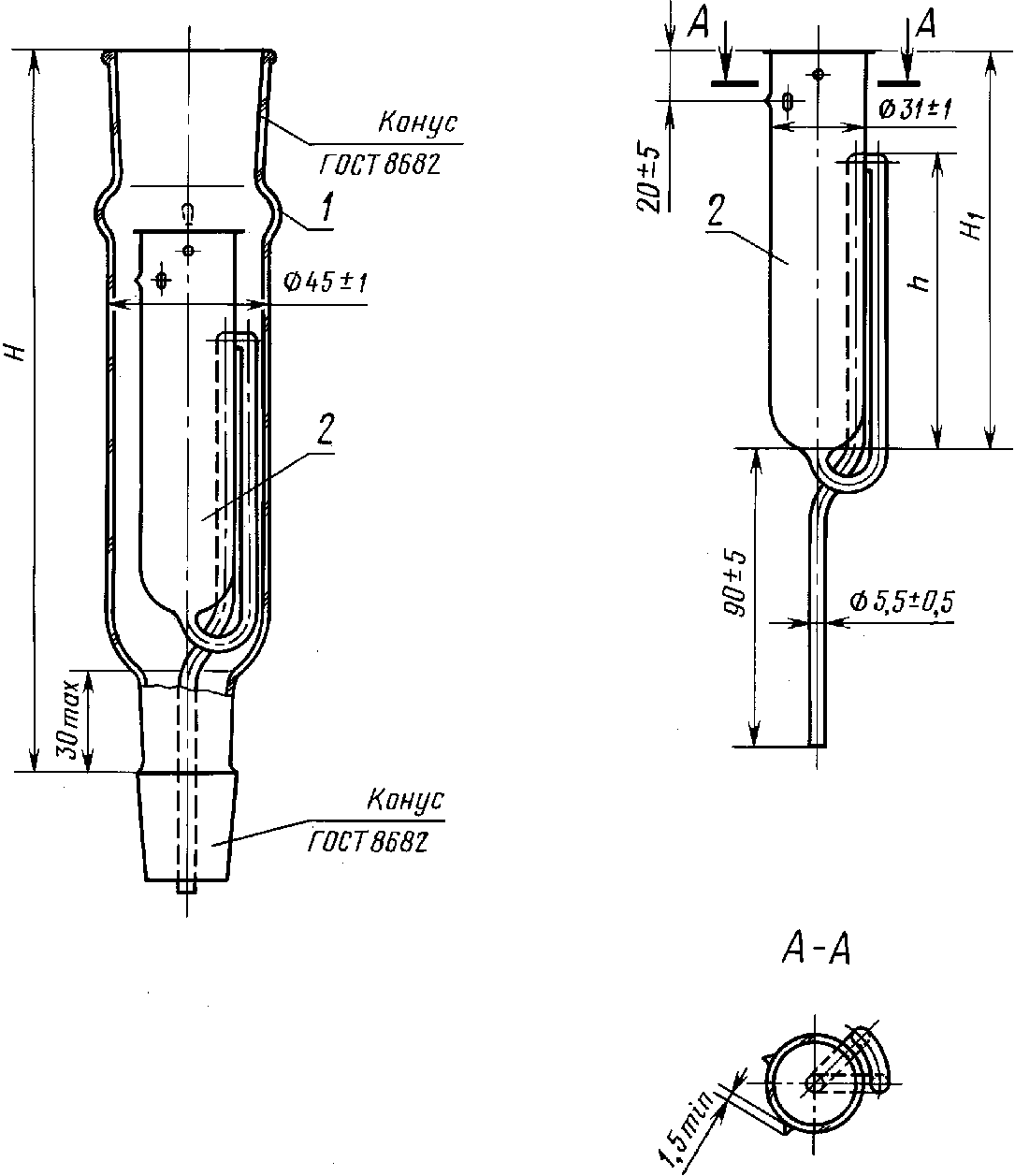

Тип ЗВ
Затвор
![]() Вставная трубка затвора
![]() Размеры в мм
Пример условного обозначения при заказе затвора типа ЗВ, с взаимозаменяемым конусом керна 19/26, из термически стойкого стекла:
Затвор ЗВ-19/26 ТС ГОСТ 25336-82

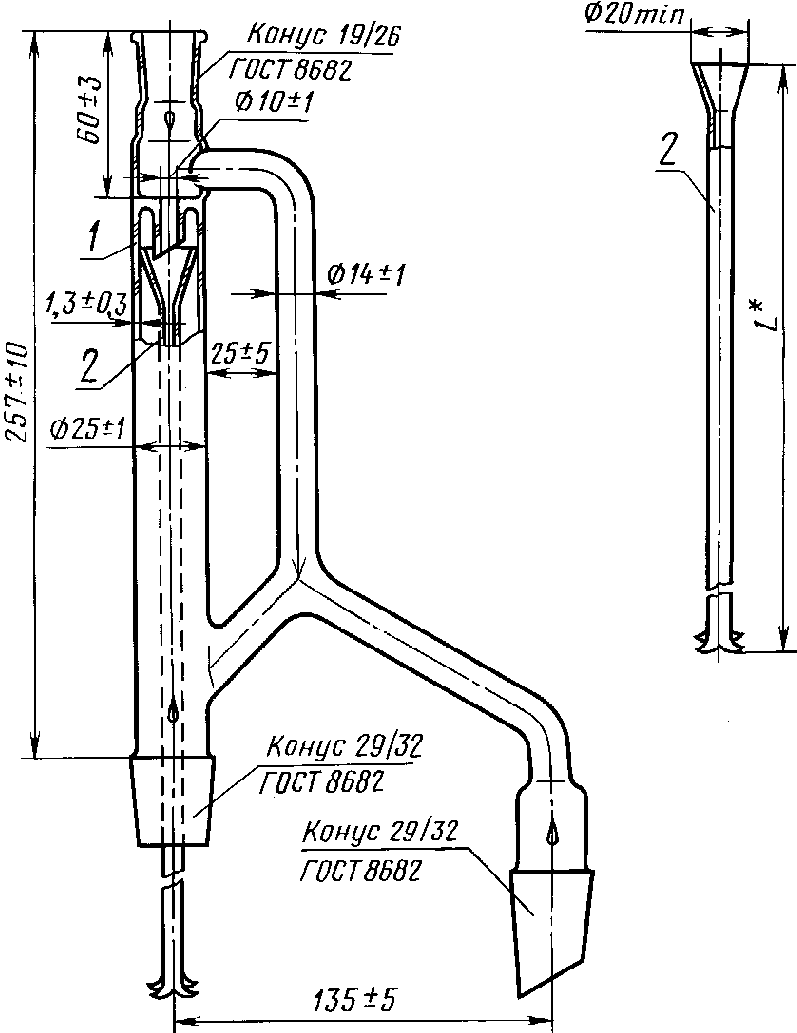

Тип ЗН
Затвор
![]() Вставная трубка затвора
![]() Размеры в мм
Пример условного обозначения при заказе затвора типа ЗН, с взаимозаменяемым конусом керна 29/32, из термически стойкого стекла группы ТС:
Затвор ЗН-29/32 ТС ГОСТ 25336-82
Тип Н1
![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Размеры в мм
Пример условного обозначения при заказе насадки типа Н1, с взаимозаменяемыми конусами керна насадки 19/26, муфты насадки 14/23 и керна отводной трубки 14/23, из термически стойкого стекла группы ТС:
Насадка Н1-19/26 - 14/23 - 14/23 ТС ГОСТ 25336-82
Тип Н2
![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Размеры в мм
Пример условного обозначения при заказе насадки типа Н2, с взаимозаменяемыми конусами керна насадки 19/26, муфты и керна отводной трубки 14/23, из термически стойкого стекла группы ТС:
Насадка Н2-19/26 - 14/23 ТС ГОСТ 25336-82
Тип Н3
![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Размеры в мм
Пример условного обозначения при заказе насадки типа Н3, с конусом 14/23, из термически стойкого стекла группы ТС:
Насадка Н3 - 14/23 ТС ГОСТ 25336-82
Керн
![]() (Измененная редакция, Изм. N 1, 2, 3).
2.1.3. Коды ОКП на соединительные элементы указаны в Приложении 9.
2.2. Трубки соединительные
2.2.1. Соединительные и хлоркальциевые трубки предназначены для сборки различных лабораторных установок.
2.2.2. Соединительные трубки должны изготовляться типов:
ТС-П - прямая с разными диаметрами (черт. 61).
2.2.3. Хлоркальциевые трубки должны изготовляться типов:
ТХ-П - прямая с одним шаром под пробку (исполнение 1) и с взаимозаменяемым конусом (исполнение 2) (черт. 62, табл. 48);
- изогнутая под углом 45° с взаимозаменяемым конусом (черт. 63);ТХ-U - U-образная без отводов под резиновую пробку (исполнение 1), с отводами под резиновую пробку (исполнение 2) и с отводами и пришлифованной пробкой (исполнение 3) (черт. 64, табл. 49).
Тип ТС-Т
![]() Тип ТС-У
![]() Тип ТС-В
![]() Размеры в мм
Пример условного обозначения при заказе соединительной трубки типа ТС-Т диаметром 10 мм:
Трубка ТС-Т - 10 ГОСТ 25336-82
Тип ТС-П
![]() Условное обозначение при заказе соединительной трубки типа ТС-П:
Трубка ТС-П ГОСТ 25336-82
Тип ТХ-П
Исполнение 1
![]() Исполнение 2
![]() Размеры в мм
Пример условного обозначения при заказе хлоркальциевой трубки типа ТХ-П исполнения 1 диаметром 17 мм:
Трубка ТХ-П-1 - 17 ГОСТ 25336-82
Тип
![]() ![]() Условное обозначение при заказе хлоркальциевой трубки типа
с взаимозаменяемым конусом 14/23:Трубка
- 14/23 ГОСТ 25336-82Тип ТХ-U
Исполнение 1
![]() Исполнение 2
![]() Исполнение 3
![]() Вариант пробки
![]() 1 - трубка; 2 - пробка
Пример условного обозначения при заказе хлоркальциевой трубки типа ТХ-U, исполнения 1, высотой 100 мм:
Трубка ТХ-U-1 - 100 ГОСТ 25336-82
(Измененная редакция, Изм. N 1, 3).
2.2.4. Коды ОКП на соединительные трубки указаны в Приложении 10.
2.3. Воронки
2.3.1. Воронки предназначены для лабораторных работ.
2.3.2. Воронки должны изготовляться типов:
В - лабораторные;
ВД - делительные;
ВР - с ребрами;
ВК - капельные;
ВП - для порошков;
ВПр - предохранительные;
ВС - для сахарного производства;
ВСП - для собирания паров;
ВФ - для фильтрования.
(Измененная редакция, Изм. N 3).
2.3.3. Воронки типа ВК должны иметь отверстия в горловине и в пробке, совпадающие при повороте пробки.
Допускается по заказу потребителя изготавливать воронки типа ВК без отверстий, а воронки типа ВД - с отверстиями, а также с массивными пробками.
(Измененная редакция, Изм. N 4).
2.3.4. Нижняя часть воронок, предназначенная для стекания жидкости, должна быть обрезана под углом не более 60° к центральной оси, зашлифована или оплавлена.
(Измененная редакция, Изм. N 1).
2.3.5. Основные параметры и размеры воронок должны соответствовать указанным на черт. 65 - 73 и в табл. 50 - 54.
Тип В
![]() --------------------------------
<*> Размер для справок.
Размеры в мм
Пример условного обозначения при заказе воронки типа В, диаметром 36 мм, высотой 80 мм, из химически стойкого стекла группы ХС:
Воронка В-36 - 80 ХС ГОСТ 25336-82
Тип ВР
![]() --------------------------------
<*> Размер для справок.
Черт. 65а
Таблица 50а
Размеры в мм
Пример условного обозначения при заказе воронки типа ВР, диаметром 56 мм из химически стойкого стекла группы ХС:
Воронка ВР-56 ХС ГОСТ 25336-82
Тип ВД
Исполнение 1
![]() Исполнение 2
![]() --------------------------------
<*> Размер для справок.
1 - пробка; 2 - воронка
Черт. 66
Таблица 51
Размеры в мм
Пример условного обозначения при заказе воронки типа ВД исполнения 1, номинальной вместимостью 100 см3, из химически стойкого стекла группы ХС:
Воронка ВД-1 - 100 ХС ГОСТ 25336-82
То же, воронки типа ВД исполнения 2, номинальной вместимостью 250 см3, из химически стойкого стекла группы ХС:
Воронка ВД-2 - 250 ХС ГОСТ 25336-82
Тип ВД
Исполнение 3
![]() --------------------------------
<*> Размер для справок.
1 - пробка; 2 - воронка
Черт. 67
Таблица 52
Размеры в мм
Пример условного обозначения при заказе воронки типа ВД исполнения 3, номинальной вместимостью 250 см3, из химически стойкого стекла группы ХС:
Воронка ВД-3 - 250 ХС ГОСТ 25336-82
Тип ВК
![]() --------------------------------
<*> Размер для справок.
1 - пробка; 2 - воронка; 3 - стебель
Черт. 68
Таблица 53
Размеры в мм
Пример условного обозначения при заказе воронки типа ВК, номинальной вместимостью 50 см3, из химически стойкого стекла группы ХС:
Воронка ВК-50 ХС ГОСТ 25336-82
Тип ВП
![]() --------------------------------
<*> Размер для справок.
Черт. 69
Условное обозначение при заказе воронки типа ВП, из химически стойкого стекла группы ХС:
Воронка ВП ХС ГОСТ 25336-82
Тип ВПр
Исполнение 1
![]() Исполнение 2
![]() Черт. 70
Условное обозначение при заказе воронки типа ВПр исполнения 1, из химически стойкого стекла группы ХС:
Воронка ВПр-1 ХС ГОСТ 25336-82
Тип ВС
![]() Черт. 71
Условное обозначение при заказе воронки типа ВС, из химически стойкого стекла группы ХС:
Воронка ВС ХС ГОСТ 25336-82
Тип ВСП
![]() Черт. 72
Условное обозначение воронки типа ВСП, из химически стойкого стекла группы ХС:
Воронка ВСП ХС ГОСТ 25336-82
Тип ВФ
Исполнение 1
![]() Исполнение 2
![]() Исполнение 3
![]() --------------------------------
<*> Размер для справок.
Размеры в мм
Пример условного обозначения при заказе воронки типа ВФ исполнения 3, диаметром 100 мм из химически стойкого стекла группы ХС:
Воронка ВФ-3 - 100 ХС ГОСТ 25336-82
(Измененная редакция, Изм. N 1, 3).
2.3.6. Коды ОКП на воронки указаны в Приложении 11.
2.4. Фильтры и изделия с фильтрами
2.4.1. Фильтры из спекшегося стеклянного порошка и изделия с фильтрами предназначены для фильтрования растворов и очистки газов.
2.4.2. В зависимости от размера пор фильтры должны изготовляться классов:
класс фильтров Размеры пор
ПОР 500 ............... св. 250 - 500 мкм
ПОР 250 ............... " 160 - 250 мкм
ПОР 160 ............... " 100 - 160 мкм
ПОР 100 ............... " 40 - 100 мкм
ПОР 40 ............... " 16 - 40 мкм
ПОР 16 ............... " 10 - 16 мкм
ПОР 10 ............... " 3 - 10 мкм
ПОР 3,0 ............... " 1,6 - 3,0 мкм
ПОР 1,6 ............... " 1,0 - 1,6 мкм
ПОР 1,0 ............... до 1,0 мкм
2.4.3. В зависимости от формы фильтры должны изготовляться типов:
ФКП - круглые плоские;
ФКВ - круглые выпуклые;
ФК - квадратные;
ФП - прямоугольные;
ФПЦ - патронные цилиндрические;
ФПК - патронные конические;
ФКБ - конические бактериологические.
2.4.4. Стеклянные изделия с фильтрами должны изготовляться типов:
ВФ - воронки фильтрующие с взаимозаменяемыми конусами (исполнение 2) и без взаимозаменяемых конусов (исполнения 1, 3);
ВФО - воронки фильтрующие с отводом и взаимозаменяемым конусом;
ВФОТ - воронки фильтрующие обратные;
ТФ - тигли фильтрующие;
ГФП - газопромыватели с прямым отводом;
ГФИ - газопромыватели с изогнутым отводом;
ФГ - фильтры газовые.
Нижняя часть изделий с фильтрами, предназначенная для стекания жидкости, должна быть обрезана под углом не более 60°, зашлифована или оплавлена.
2.4.5. Основные размеры фильтров и изделий с фильтрами должны соответствовать указанным на черт. 74 - 86 и в табл. 55 - 65.
Тип ФКП
![]() Размеры в мм
Пример условного обозначения при заказе фильтра типа ФКП, диаметром 40 мм, класса ПОР 40, из химически стойкого стекла группы ХС:
Фильтр ФКП-40-ПОР 40 ХС ГОСТ 25336-82
Тип ФКВ
![]() Черт. 75
Таблица 56
Размеры в мм
Пример условного обозначения при заказе фильтра типа ФКВ, диаметром 90 мм, класса ПОР 160, из химически стойкого стекла группы ХС:
Фильтр ФКВ-90-ПОР 160 ХС ГОСТ 25336-82
Тип ФК
![]() Черт. 76
Таблица 57
Размеры в мм
Пример условного обозначения при заказе фильтра типа ФК, длиной 100 мм, шириной 100 мм, класса ПОР 250, из термически и химически стойкого стекла группы ТХС:
Фильтр ФК-100 - 100-ПОР 250 ТХС ГОСТ 25336-82
Тип ФП
![]() Черт. 77
Таблица 58
Размеры в мм
Пример условного обозначения при заказе фильтра типа ФП, длиной 200 мм, шириной 100 мм, класса ПОР 10, из химически стойкого стекла группы ХС:
Фильтр ФП-200 - 100-ПОР 10 ХС ГОСТ 25336-82
Тип ФПЦ
![]() --------------------------------
<*> Размер обеспечивается инструментом.
Черт. 78
Таблица 59
Размеры в мм
Пример условного обозначения при заказе фильтра типа ФПЦ, диаметром 48 мм, класса ПОР 40, из химически стойкого стекла группы ХС:
Фильтр ФПЦ-48-ПОР 40 ХС ГОСТ 25336-82
Тип ФПК
![]() --------------------------------
<*> Размер обеспечивается инструментом.
Черт. 79
Таблица 60
Размеры в мм
Пример условного обозначения при заказе фильтра типа ФПК, диаметром 36 мм, класса ПОР 500, из термически и химически стойкого стекла группы ТХС:
Фильтр ФПК-36-ПОР 500 ТХС ГОСТ 25336-82
Тип ФКБ
![]() --------------------------------
<*> Размер обеспечивается инструментом.
Черт. 80
Пример условного обозначения при заказе фильтра типа ФКБ, класса ПОР 250, из химически стойкого стекла группы ХС:
Фильтр ФКБ-ПОР 250 ХС ГОСТ 25336-82
Тип ВФ
Исполнение 1
![]() Исполнение 2
![]() Исполнение 3
![]() --------------------------------
<*> Размер для справок.
Черт. 81
Таблица 61
Размеры в мм
Примечание. Фильтры диаметром 60, 90, 125 и 160 мм должны быть выпуклыми.
Пример условного обозначения при заказе воронки типа ВФ исполнения 1, диаметром фильтра 32 мм, класса ПОР 100, из термически и химически стойкого стекла группы ТХС:
Воронка ВФ-1 - 32-ПОР 100 ТХС ГОСТ 25336-82
То же, воронки типа ВФ исполнения 2, с диаметром фильтра 60 мм, класса ПОР 250, с взаимозаменяемым конусом 19/26, из химически стойкого стекла группы ХС:
Воронка ВФ-2 - 60-ПОР 250 - 19/26 ХС ГОСТ 25336-82
Тип ВФО
![]() --------------------------------
<*> Размеры для справок.
Черт. 82
Таблица 62
Размеры в мм
Примечание. Фильтры диаметром 60, 90, 125 и 160 мм должны быть выпуклыми.
Пример условного обозначения при заказе воронки типа ВФО, с диаметром фильтра 20 мм, класса ПОР 100, из химически стойкого стекла группы ХС:
Воронка ВФО-20-ПОР 100 ХС ГОСТ 25336-82
Тип ВФОТ
![]() --------------------------------
<*> Размер обеспечивается инструментом.
Черт. 83
Таблица 63
Размеры в мм
Пример условного обозначения при заказе воронки типа ВФОТ с диаметром фильтра 32 мм, класса ПОР 16, из химически стойкого стекла группы ХС:
Воронка ВФОТ-32-ПОР 16 ХС ГОСТ 25336-82
Тип ТФ
![]() --------------------------------
<*> Размер для справок.
Черт. 84
Таблица 64
Размеры в мм
Примечание. Допускается по заказу потребителей изготовлять тигли с двумя отверстиями диаметром (2,5 +/- 1,0) мм.
Пример условного обозначения при заказе тигля типа ТФ, диаметром фильтра 40 мм, класса ПОР 40, из химически стойкого стекла группы ХС:
Тигель ТФ-40-ПОР 40 ХС ГОСТ 25336-82

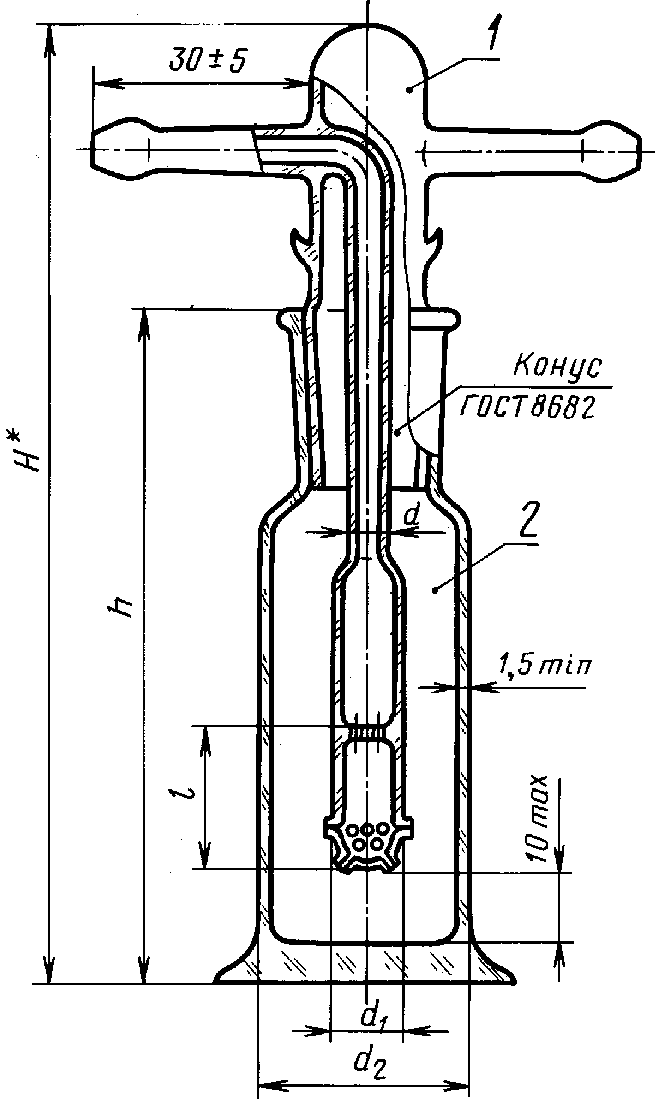

Тип ГФП
![]() Тип ГФИ
![]() --------------------------------
<*> Размеры для справок. Размер диаметра выбирают из ряда: 10; 20; 32; 40 мм.
Черт. 85
Условное обозначение при заказе газопромывателя типа ГФП, диаметром фильтра 10 мм, класса ПОР 160, из термически и химически стойкого стекла группы ТХС:
Газопромыватель ГФП-10-ПОР 160 ТХС ГОСТ 25336-82
То же, газопромывателя типа ГФИ с диаметром фильтра 32 мм, класса ПОР 100, из химически стойкого стекла группы ХС:
Газопромыватель ГФИ-32-ПОР 100 ХС ГОСТ 25336-82
Тип ФГ
![]() --------------------------------
<*> Размер для справок.
мм
Пример условного обозначения при заказе фильтра типа ФГ, диаметром 60 мм, класса ПОР 100, из химически стойкого стекла группы ХС:
Фильтр ФГ-60-ПОР 100 ХС ГОСТ 25336-82
2.4.4; 2.4.5. (Измененная редакция, Изм. N 1, 3).
2.4.6. Коды ОКП на фильтры и изделия с фильтрами указаны в Приложении 12.
2.5. Капельницы
2.5.1. Капельницы предназначены для дозировки индикаторов и других растворов.
2.5.2. Капельницы должны изготовляться исполнений:
1 - с баллоном;
2 - с колпачком;
3 - с клювиком и взаимозаменяемым конусом.
2.5.3. Номинальная вместимость капельниц исполнений 1 и 3 - 50 мл.
Номинальная вместимость в обозначении и наименовании капельниц является условной.
2.5.4. Диаметр основания капельниц, обеспечивающий устойчивое положение их на горизонтальной поверхности, должен быть не менее 0,6 диаметра изделий.
2.5.5. Основные параметры и размеры капельниц должны соответствовать указанным на черт. 87 - 89 и в табл. 66, 67.
Исполнение 1
![]() --------------------------------
<*> Размер для справок.
1 - баллон; 2 - пипетка; 3 - колба
Условное обозначение при заказе капельницы исполнения 1, из химически стойкого стекла группы ХС:
Капельница 1 ХС 25336-82
Исполнение 2
![]() 1 - колпачок; 2 - пипетка; 3 - колба
Черт. 88
Размеры в мм
Пример условного обозначения при заказе капельницы исполнения 2, номинальной вместимостью 50 см3, из химически стойкого стекла группы ХС:
Капельница 2 - 50 ХС ГОСТ 25336-82
Исполнение 3
![]() Вариант исполнения тубуса и пробки
![]() --------------------------------
<*> Размер для справок.
1 - стеклянная пробка; 2 - полиэтиленовая пробка;
3 - колба
Размеры в мм
Пример условного обозначения при заказе капельницы исполнения 3 с взаимозаменяемым конусом 7/11, из химически стойкого стекла группы ХС:
Капельница 3-7/11 ХС ГОСТ 25336-82
То же, капельницы исполнения 3 со стеклянной пробкой, диаметром тубуса 7,5 мм, из химически стойкого стекла группы ХС:
Капельница 3С-7,5 ХС ГОСТ 25336-82
То же, капельницы исполнения 3 с полиэтиленовой пробкой, диаметром тубуса 15,0 мм, из химически стойкого стекла группы ХС:
Капельница 3П-15,0 ХС ГОСТ 25336-82
2.5.6. Коды ОКП на капельницы указаны в Приложении 13.
2.6. Спиртовки
2.6.1. Спиртовки предназначены для подогрева жидкостей и твердых веществ в лабораторных и клинических условиях.
2.6.2. Спиртовки должны изготовляться типов:
СЛ-1 - со стеклянным колпачком;
СЛ-2 - с фенопластовым колпачком и подставкой.
2.6.3. Номинальная вместимость спиртовок - 100 см3.
Номинальная вместимость в обозначении и наименовании спиртовок являются условной.
Тип СЛ-1
![]() --------------------------------
<*> Размер для справок.
1 - колпачок; 2 - втулка; 3 - фитиль; 4 - корпус
Условное обозначение при заказе спиртовки типа СЛ-1:
Спиртовка СЛ-1 ГОСТ 25336-82
Тип СЛ-2
![]() --------------------------------
<*> Размеры для справок.
1 - колпачок; 2 - втулка; 3 - фитиль; 4 - подставка;
5 - корпус
Условное обозначение при заказе спиртовки типа СЛ-2:
Спиртовка СЛ-2 ГОСТ 25336-82
2.6.5. Коды ОКП на спиртовки указаны в Приложении 14.
2.7. Склянки с тубусом
2.7.1. Склянки с тубусом предназначены для отбора и хранения раствора и газа.
2.7.2. Склянки должны изготовляться исполнений:
1 - под резиновую пробку с краном;
2 - с взаимозаменяемыми конусами с краном;
3 - под резиновую трубку;
4 - с двумя тубусами, взаимозаменяемыми конусами и воронкой;
5 - с двумя тубусами под резиновую пробку и воронкой.
2.7.3. Склянки исполнений 4 и 5 должны иметь:
- наибольший внутренний диаметр горловины - (45 +/- 2) мм;
- высоту горловины - (48 +/- 5) мм;
- диаметр проходного отверстия пробки воронки - (4 +/- 0,5) мм.
Размеры склянок исполнений 4 и 5, не указанные на чертеже, должны соответствовать размерам склянок исполнений 1 и 2.
2.7.4. Номинальная вместимость склянок в обозначении и наименовании изделий является условной.
2.7.5. Основные параметры и размеры склянок должны соответствовать указанным на черт. 92 - 95 и в табл. 68 - 71.
Исполнение 1
![]() 1 - склянка; 2 - пробка резиновая; 3 - кран по ГОСТ 7995
Размеры в мм
Пример условного обозначения при заказе склянки исполнения 1, номинальной вместимостью 0,5 дм3:
Склянка 1 - 0,5 ГОСТ 25336-82
Исполнение 2
![]() 1 - склянка; 2 - скоба крепления; 3 - пружина;
4 - кран по ГОСТ 7995
Черт. 93
Таблица 69
Размеры в мм
Пример условного обозначения при заказе склянки исполнения 2, номинальной вместимостью 0,5 дм3:
Склянка 2 - 0,5 ГОСТ 25336-82
Исполнение 3
![]() Черт. 94
Таблица 70
Размеры в мм
Пример условного обозначения при заказе склянки исполнения 3, номинальной вместимостью 0,5 дм3:
Склянка 3 - 0,50 ГОСТ 25336-82

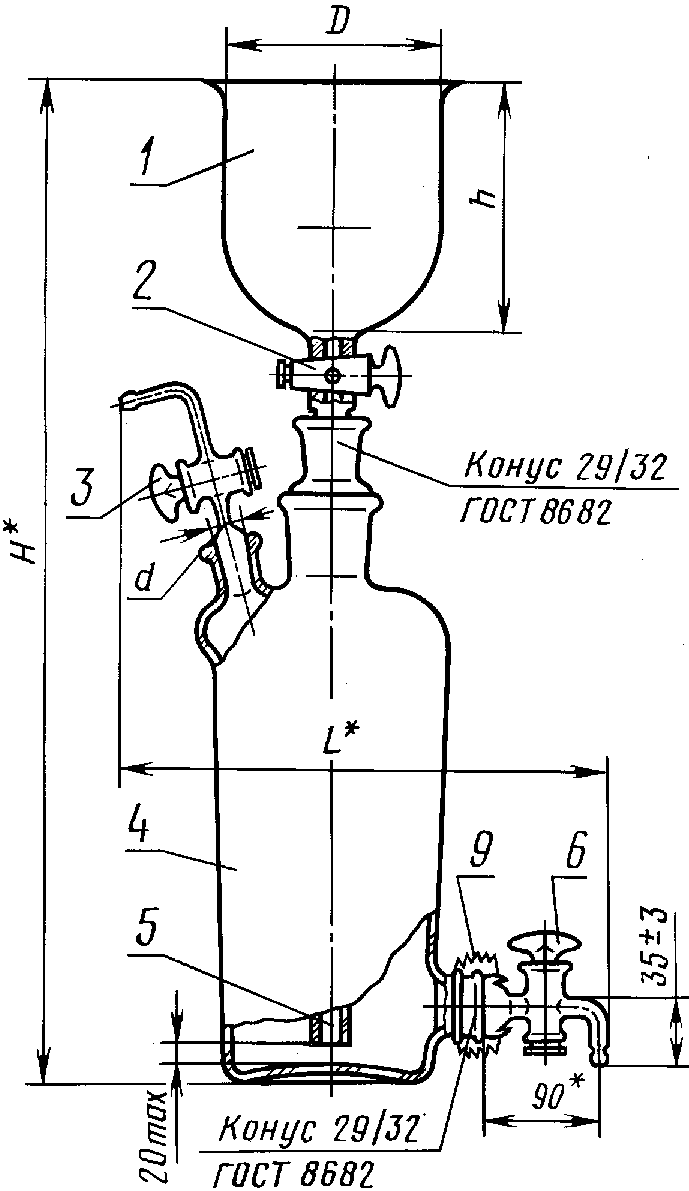

Исполнение 4
![]() Исполнение 5
![]() --------------------------------
<*> Размеры для справок.
1 - воронка; 2 - пробка стеклянная; 3 - газоотводная
трубка с краном; 4 - склянка; 5 - переходник;
6 - кран нижнего тубуса типа К1Х-1-40-4,0 по ГОСТ 7995;
7 - пробка резиновая верхнего тубуса; 8 - пробка
резиновая нижнего тубуса; 9 - пружина
Размеры в мм
Пример условного обозначения при заказе склянки исполнения 4, номинальной вместимостью 10 дм3:
Склянка 4 - 10 ГОСТ 25336-82
(Измененная редакция, Изм. N 3, 4).
2.7.6. Коды ОКП на склянки указаны в Приложении 15.
2.8. Насос водоструйный
2.8.1. Водоструйный насос предназначен для создания предельного остаточного давления при лабораторных работах.
2.8.2. Основные параметры насоса при давлении воды не менее 2942 гПа (3 кгс/см2) и температуре (8 +/- 1) °C должны быть:
- предельное остаточное давление - не более 13,3 гПа (10 мм рт. ст.);
- время установления предельного остаточного давления в сосуде номинальной вместимостью 1000 см3 - не более 6 мин.
2.8.3. Предельное остаточное давление при температуре воды, отличной от (8 +/- 1) °C, должно соответствовать указанному в Приложении 25 плюс 3,33 гПа (2,5 мм рт. ст.).
2.8.4. Зазор между соплом и диффузором - не более 0,3 мм.
2.8.5. Основные размеры насоса должны соответствовать указанным на черт. 96.
Насос водоструйный
![]() 1 - сопло; 2 - диффузор; 3 - корпус
Условное обозначение при заказе насоса водоструйного:
Насос водоструйный ГОСТ 25336-82
2.8.6. Коды ОКП на водоструйный насос указаны в Приложении 16.
2.9. Эксикаторы
2.9.1. Эксикаторы предназначены для высушивания веществ под вакуумом при комнатной температуре и для хранения при лабораторных работах.
2.9.2. Эксикаторы должны изготовляться исполнений:
1 - с краном;
2 - без крана.
2.9.3. Эксикаторы исполнения 1 должны выдерживать в течение 1 сут предельное остаточное давление не более 60 гПа (45 мм рт. ст.).

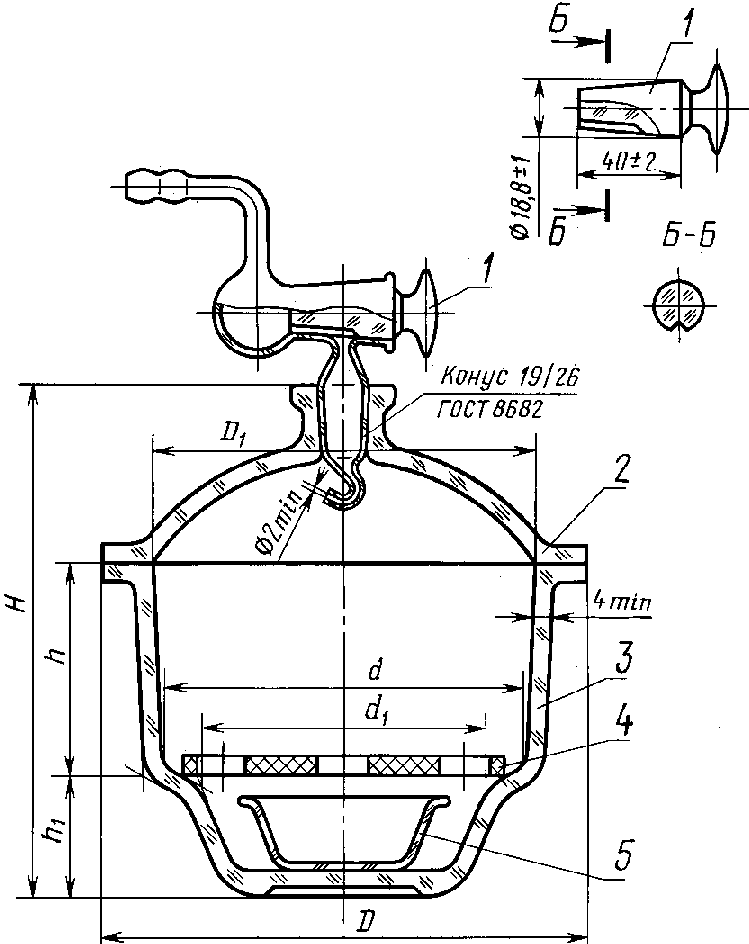

Исполнение 1
![]() Варианты исполнения крышки
![]() 1 - кран вакуумный; 2 - крышка; 3 - корпус;
4 - вставка по ГОСТ 9147; 5 - чашка
Исполнение 2
![]() Вариант исполнения крышки
![]() 1 - крышка; 2 - корпус; 3 - вставка по ГОСТ 9147;
4 - чашка
Размеры в мм
Пример условного обозначения при заказе эксикатора исполнения 1, диаметром корпуса 100 мм:
Эксикатор 1 - 100 ГОСТ 25336-82
2.9.3; 2.9.4. (Измененная редакция, Изм. N 3).
2.9.5. Коды ОКП на эксикаторы указаны в Приложении 17.
2.10. Насадки для экстрагирования
2.10.1. Насадки предназначены для экстрагирования твердых веществ и веществ из растворов.
2.10.2. Насадки должны изготовляться типов:
НЭТ - для экстрагирования твердых веществ;
НЭТФ - для экстрагирования твердых веществ с впаянным фильтром номинальной вместимостью 500 см3;
НЭТВ - для экстрагирования твердых веществ с вставным стеклянным вкладышем;
НЭР - для экстрагирования веществ из растворов;
НЭРВ - для экстрагирования веществ из растворов со стеклянными воронками.
2.10.3. Насадки типа НЭТВ должны иметь два вкладыша одинаковой номинальной вместимостью.
2.10.4. Насадки типа НЭРВ должны иметь шесть воронок.
2.10.5. Толщина стенки насадок типов НЭТ, НЭТФ и НЭТВ, изготовленных из химически стойкого стекла, - не менее 1,4 мм, из термически стойкого стекла - не менее 1,5 мм.
2.10.6. Номинальная вместимость в обозначении и наименовании насадок является условной.
2.10.7. Основные размеры и размеры насадок должны соответствовать указанным на черт. 99 - 103 и в табл. 73, 74.
Тип НЭТ
![]() --------------------------------
<*> Размеры для справок.
Размеры в мм
Пример условного обозначения при заказе насадки типа НЭТ, номинальной вместимостью 100 см3, из термически стойкого стекла группы ТС:
Насадка НЭТ-100 ТС ГОСТ 25336-82

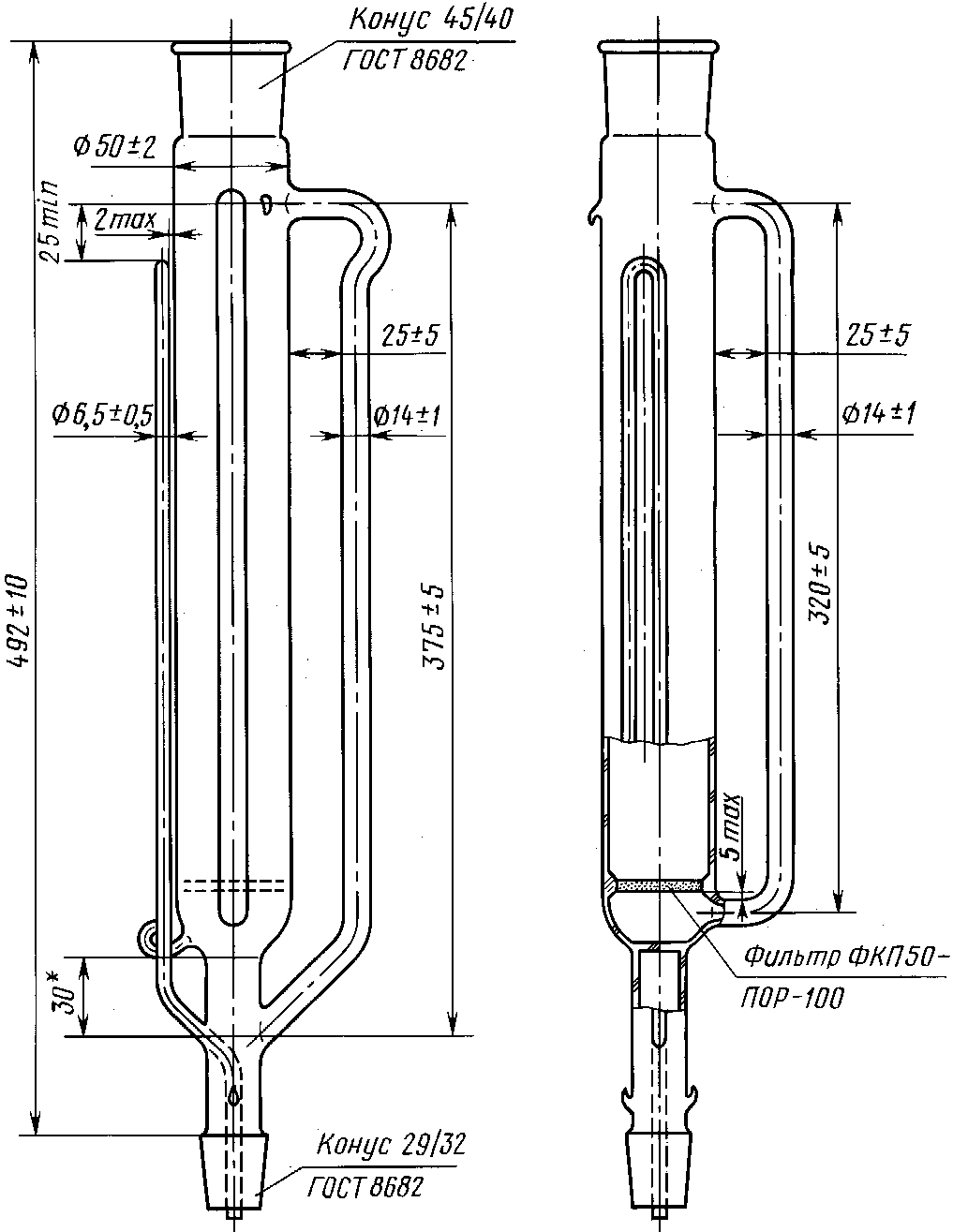

Тип НЭТФ
![]() --------------------------------
<*> Размер для справок.
Черт. 100
Условное обозначение при заказе насадки типа НЭТФ, номинальной вместимостью 500 см3, из термически стойкого стекла группы ТС:
Насадка НЭТФ-500 ТС ГОСТ 25336-82
Тип НЭТВ
![]() 1 - насадка; 2 - вкладыш
Черт. 101
Размеры в мм
Пример условного обозначения при заказе насадки типа НЭТВ, номинальной вместимостью вкладыша 25 см3, из химически стойкого стекла группы ХС:
Насадка НЭТВ-25 ХС ГОСТ 25336-82
Тип НЭР
![]() --------------------------------
<*> Размер для справок.
Черт. 102
Условное обозначение при заказе насадки типа НЭР из термически стойкого стекла группы ТС:
Насадка НЭР ТС ГОСТ 25336-82
Тип НЭРВ
![]() --------------------------------
<*> Размер для справок. Длину воронки выбирают из ряда: 300; 325; 355; 375; 400; 430 мм.
1 - насадка; 2 - воронка
Условное обозначение при заказе насадки типа НЭРВ из химически стойкого стекла группы ХС:
Насадка НЭРВ ХС ГОСТ 25336-82
(Измененная редакция, Изм. N 1).
2.10.8. Коды ОКП на насадки для экстрагирования указаны в Приложении 18.
2.11. Холодильники
2.11.1. Холодильники предназначены для обмена тепла двух потоков.
Холодильники применяют для конденсации пара и охлаждения веществ.
2.11.2. Холодильники должны изготовляться типов:
ХПТ - с прямой трубкой;
ХШ - шариковые;
ХСН - спиральные с наружным охлаждением;
ХСВ - спиральные с внутренним охлаждением;
ХСВО - спиральные с внутренним охлаждением обратимые;
ХСД - спиральные с внутренним и наружным охлаждением двухстенные;
ХП - пальчиковые.
2.11.3. Холодильники, изготовленные без взаимозаменяемых конусов, должны иметь размеры сливной трубки:
- длина - не менее 70 мм;
- диаметр - не менее 13 мм.
Длина верхней части холодильника - не более 65 мм.
2.11.4. Нижняя часть холодильников, предназначенная для стекания жидкости, должна быть обрезана под углом не более 60° к центральной оси, зашлифована или оплавлена.
2.11.5. Размеры отводных трубок должны быть длиной не менее 20 мм и диаметром не менее 8 мм.
2.11.6. Основные размеры холодильников должны соответствовать указанным на черт. 104 - 110 и в табл. 75 - 79.
Тип ХПТ
Исполнение 1
![]() Исполнение 2
![]() Исполнение 3
![]() Размеры в мм
Пример условного обозначения при заказе холодильника типа ХПТ исполнения 1, длиной кожуха 100 мм, взаимозаменяемым конусом керна 14/23, из химически стойкого стекла группы ХС:
Холодильник ХПТ-1 - 100 - 14/23 ХС ГОСТ 25336-82
Тип ХШ
Исполнение 1
![]() Исполнение 2
![]() Исполнение 3
![]() Черт. 105
Таблица 76
Размеры в мм
Пример условного обозначения при заказе холодильника типа ХШ исполнения 1, длиной кожуха 200 мм, взаимозаменяемым конусом керна 19/26, из химически стойкого стекла группы ХС:
Холодильник ХШ-1 - 200 - 19/26 ХС ГОСТ 25336-82
Тип ХСН
![]() Черт. 106
Таблица 77
Размеры в мм
Пример условного обозначения при заказе холодильника типа ХСН с 10 витками спирали, из химически стойкого стекла группы ХС:
Холодильник ХСН-10 ХС ГОСТ 25336-82
Тип ХСВ
![]() Черт. 107
Условное обозначение при заказе холодильника типа ХСВ из химически стойкого стекла группы ХС:
Холодильник ХСВ ХС ГОСТ 25336-82
Тип ХСВО
![]() Черт. 108
Таблица 78
Размеры в мм
Пример условного обозначения при заказе холодильника типа ХСВО с 10 витками спирали, с взаимозаменяемым конусом 14/23, из химически стойкого стекла группы ХС:
Холодильник ХСВО - 10 - 14/23 ХС ГОСТ 25336-82

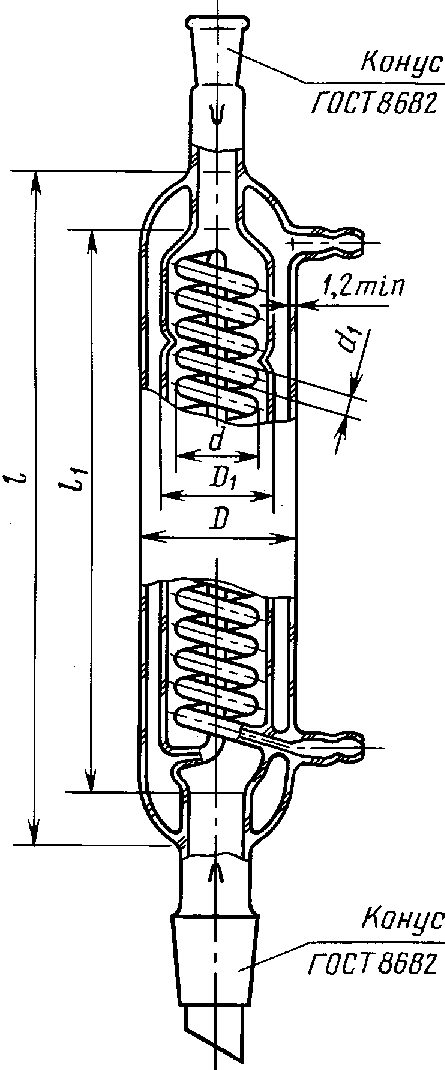

Тип ХСД
![]() Черт. 109
Размеры в мм
Пример условного обозначения при заказе холодильника типа ХСД, с 15 витками спирали, из химически стойкого стекла группы ХС:
Холодильник ХСД-15 ХС ГОСТ 25336-82
Тип ХП
![]() --------------------------------
<*> Размер для справок.
Условное обозначение при заказе холодильника типа ХП из химически стойкого стекла группы ХС:
Холодильник ХП ХС ГОСТ 25336-82
(Измененная редакция, Изм. N 1, 3).
2.11.7. Коды ОКП на холодильники указаны в Приложении 19.

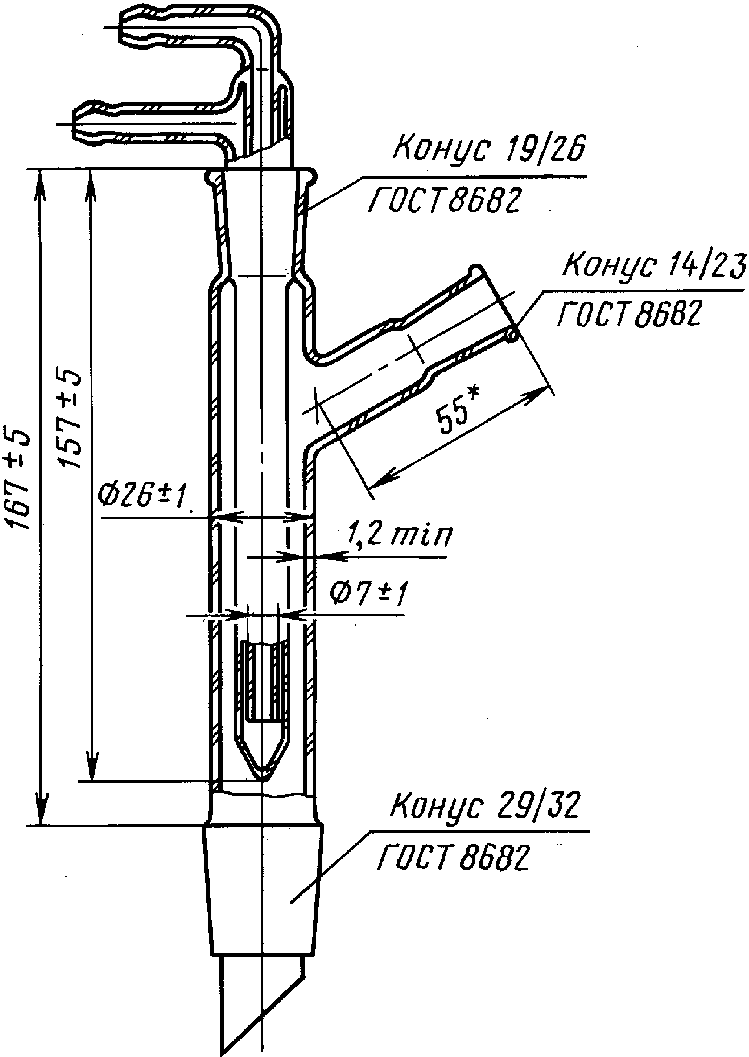

2.12. Дефлегматор
2.12.1. Дефлегматор предназначен для перегонки жидкостей.
2.12.2. Дефлегматор должен иметь по окружности чередующиеся в шахматном порядке четыре конусных накола в ряду, расположенные наклонно к оси под углом не менее 30°.
![]() --------------------------------
<*> Размер для справок.
Размеры в мм
Пример условного обозначения при заказе дефлегматора высотой наколов 250 мм, взаимозаменяемыми конусами муфты 19/26 и керна 29/32, из термически стойкого стекла группы ТС:
Дефлегматор 250 - 19/26 - 29/32 ТС ГОСТ 25336-82
(Измененная редакция, Изм. N 1).
2.12.4. Коды ОКП на дефлегматор указаны в Приложении 20.
2.13. Каплеуловители
2.13.1. Каплеуловители предназначены для лабораторных работ.
2.13.2. Каплеуловители должны изготовляться исполнений:
КП-14/23 - прямой с взаимозаменяемыми конусами;
КО-14/23-60 - с отводной трубкой под углом 60° с взаимозаменяемыми конусами;
КО-60 - с отводной трубкой под углом 60° без взаимозаменяемых конусов;
КО-14/23-100 - с отводной трубкой под углом 100° с взаимозаменяемыми конусами;
КО-100 - с отводной трубкой под углом 100° без взаимозаменяемых конусов.
Допускается по заказу потребителей изготовлять каплеуловители с отводной трубкой под углом 90°.
2.13.3. Нижняя часть каплеуловителей, исполнений КО-60 и КО-100, предназначенная для стекания жидкости, должна быть обрезана под углом не более 60° к центральной оси, зашлифована или оплавлена.
(Измененная редакция, Изм. N 1).
2.13.4. Основные размеры каплеуловителей должны соответствовать указанным на черт. 112 - 116.

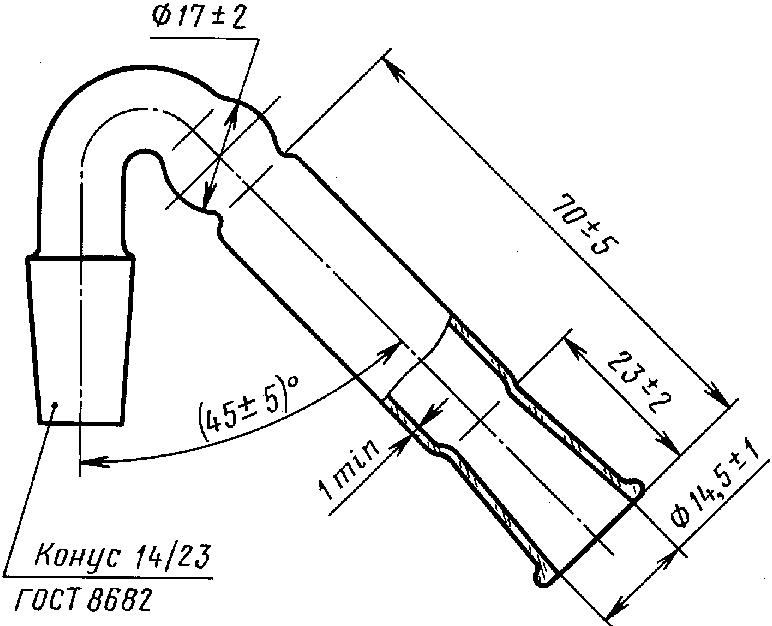

Исполнение КП-14/23
![]() --------------------------------
<*> Размер для справок.
Черт. 112
Условное обозначение при заказе каплеуловителя исполнения КП-14/23, из химически стойкого стекла группы ХС:
Каплеуловитель КП-14/23 ХС ГОСТ 25336-82

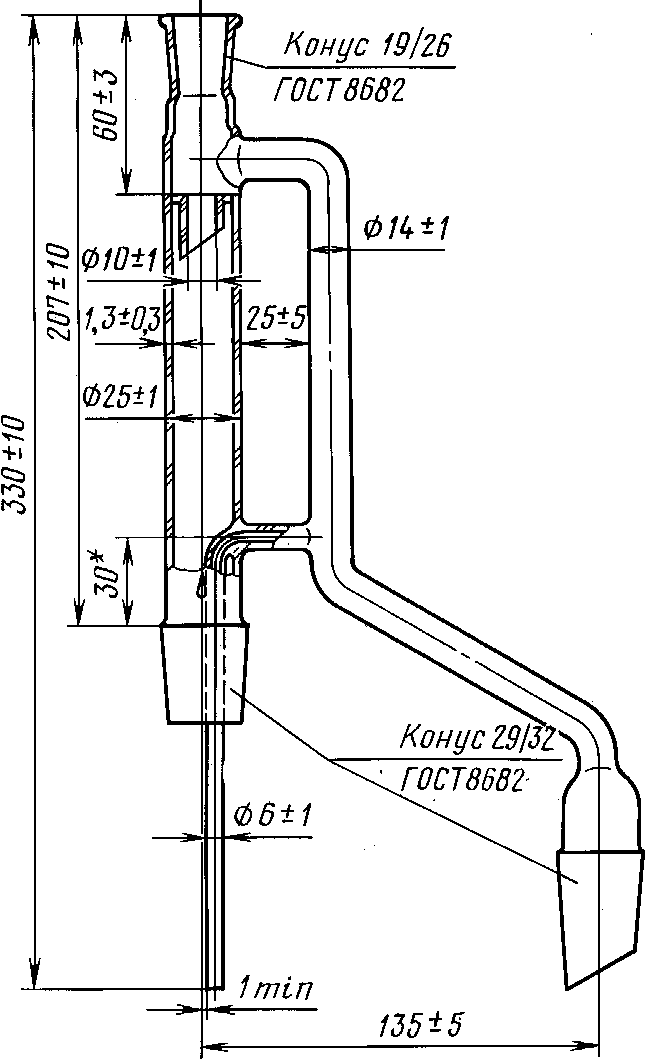

Исполнение КО-14/23-60
![]() --------------------------------
<*> Размеры для справок.
Черт. 113
Условное обозначение при заказе каплеуловителя исполнения КО-14/23-60, из химически стойкого стекла группы ХС:
Каплеуловитель КО-14/23 - 60 ХС ГОСТ 25336-82
Исполнение КО-60
![]() --------------------------------
<*> Размеры для справок.
Черт. 114
Условное обозначение при заказе каплеуловителя исполнения КО-60, из химически стойкого стекла группы ХС:
Каплеуловитель КО-60 ХС ГОСТ 25336-82
Исполнение КО-14/23-100
![]() --------------------------------
<*> Размеры для справок.
Черт. 115
Условное обозначение при заказе каплеуловителя исполнения КО-14/23-100, из химически стойкого стекла группы ХС:
Каплеуловитель КО-14/23 - 100 ХС ГОСТ 25336-82
Исполнение КО-100
![]() --------------------------------
<*> Размеры для справок.
Условное обозначение при заказе каплеуловителя исполнения КО-100, из химически стойкого стекла группы ХС:
Каплеуловитель КО-100 ХС ГОСТ 25336-82
2.13.5. Коды ОКП на каплеуловители указаны в Приложении 21.
2.14. Склянки для промывания газов
2.14.1. Склянки предназначены для промывания и очистки газов.
2.14.2. Склянки должны изготовляться типов:
СН - с насадкой;
СВП - с впаянной трубкой;
СПЖ - с внутренней перегородкой для жидких промывателей;
СПТ - с внутренней перегородкой для твердых промывателей;
С2Г - с двумя горловинами;
С3Г - с тремя горловинами.
2.14.3. Номинальная вместимость в наименовании и обозначении склянок является условной.
2.14.4. Основные параметры и размеры склянок должны соответствовать указанным на черт. 117 - 123 и в табл. 81 - 84.
Тип СН
Исполнение 1
![]() --------------------------------
<*> Размер для справок.
1 - насадка; 2 - сосуд
Размеры в мм
Пример условного обозначения при заказе склянки типа СН исполнения 1, номинальной вместимостью 25 см3:
Склянка СН-1 - 25 ГОСТ 25336-82
Тип СН
Исполнение 2
![]() --------------------------------
<*> Размер для справок.
1 - насадка; 2 - сосуд
Черт. 118
Условное обозначение при заказе склянки типа СН исполнения 2:
Склянка СН-2 ГОСТ 25336-82
Тип СВТ
![]() Черт. 119
Условное обозначение при заказе склянки типа СВТ:
Склянка СВТ ГОСТ 25336-82
Тип СПЖ
![]() --------------------------------
<*> Размер для справок.
1 - склянка; 2 - пробка
Черт. 120
Таблица 82
Размеры в мм
Пример условного обозначения при заказе склянки исполнения СПЖ номинальной вместимостью 250 см3:
Склянка СПЖ - 250 ГОСТ 25336-82
Тип СПТ
![]() --------------------------------
<*> Размер для справок.
1 - склянка; 2 - пробка
Черт. 121
Условное обозначение при заказе склянки типа СПТ:
Склянка СПТ ГОСТ 25336-82
Тип С21
Исполнение 1
![]() Исполнение 2
![]() Черт. 122
Таблица 83
Размеры в мм
Пример условного обозначения при заказе склянки типа С2Г исполнения 1 номинальной вместимостью 0,5 дм3:
Склянка С2Г-1 - 0,5 ГОСТ 25336-82
Тип С3Г
Исполнение 1
![]() 1 - склянка; 2 - пробка
Исполнение 2
![]() Размеры в мм
Пример условного обозначения при заказе склянки типа С3Г исполнения 2, номинальной вместимостью 0,5 дм3:
Склянка С3Г - 2 - 0,5 ГОСТ 25336-82
(Измененная редакция, Изм. N 3).
2.14.5. Коды ОКП на склянки указаны в Приложении 22.
2.15. Приборы для поглощения газов и паров воды
2.15.1. Приборы предназначены для поглощения газов и паров воды.
Приборы применяются при определении содержания углерода, водорода и двуокиси углерода карбонатов в бурых и каменных углях, антрацитах, горючих сланцах и в торфе.
2.15.2. Приборы должны изготовляться типов:
ПС - спиральный;
ПГ - грушевидный.
2.15.3. Зазор между входящей трубкой и дном поглотительного сосуда прибора типа ПГ - не более 3 мм.

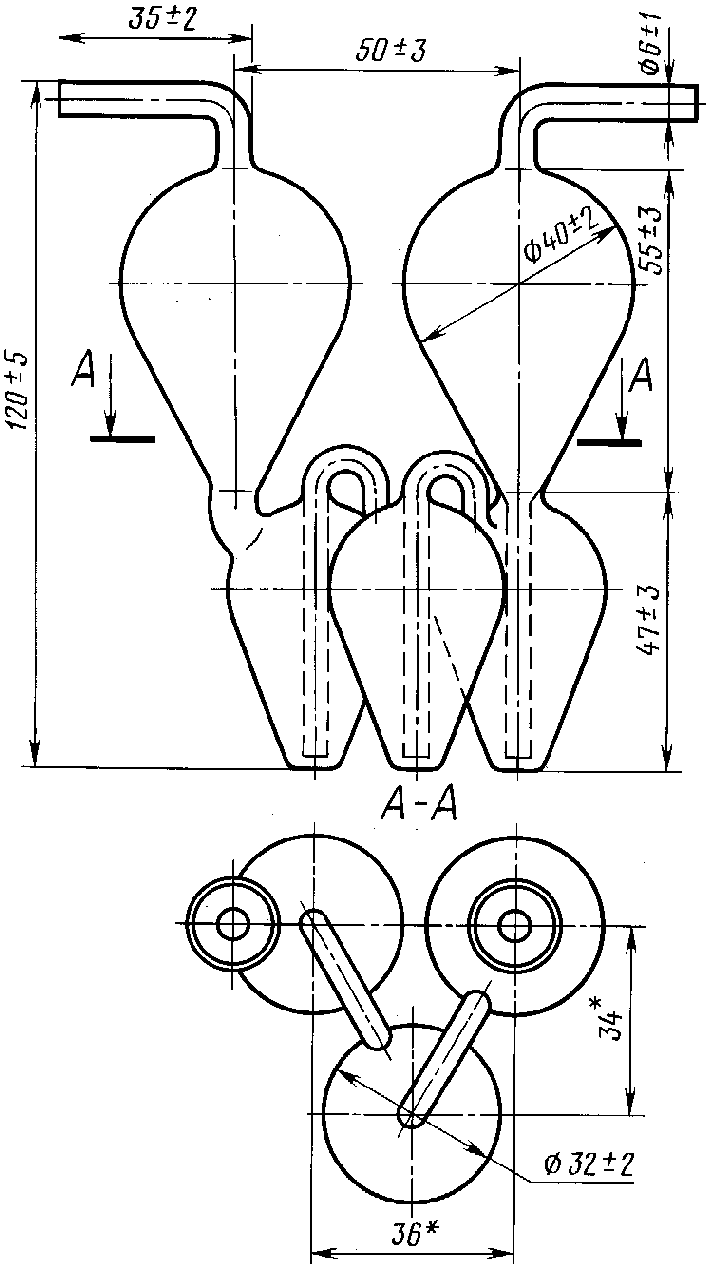

Тип ПС
![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Условное обозначение при заказе прибора типа ПС:
Прибор ПС ГОСТ 25336-82
Тип ПГ
![]() --------------------------------
<*> Размеры обеспечиваются инструментом.
Условное обозначение при заказе прибора типа ПГ:
Прибор ПГ ГОСТ 25336-82
2.15.5. Коды ОКП на приборы указаны в Приложении 23.

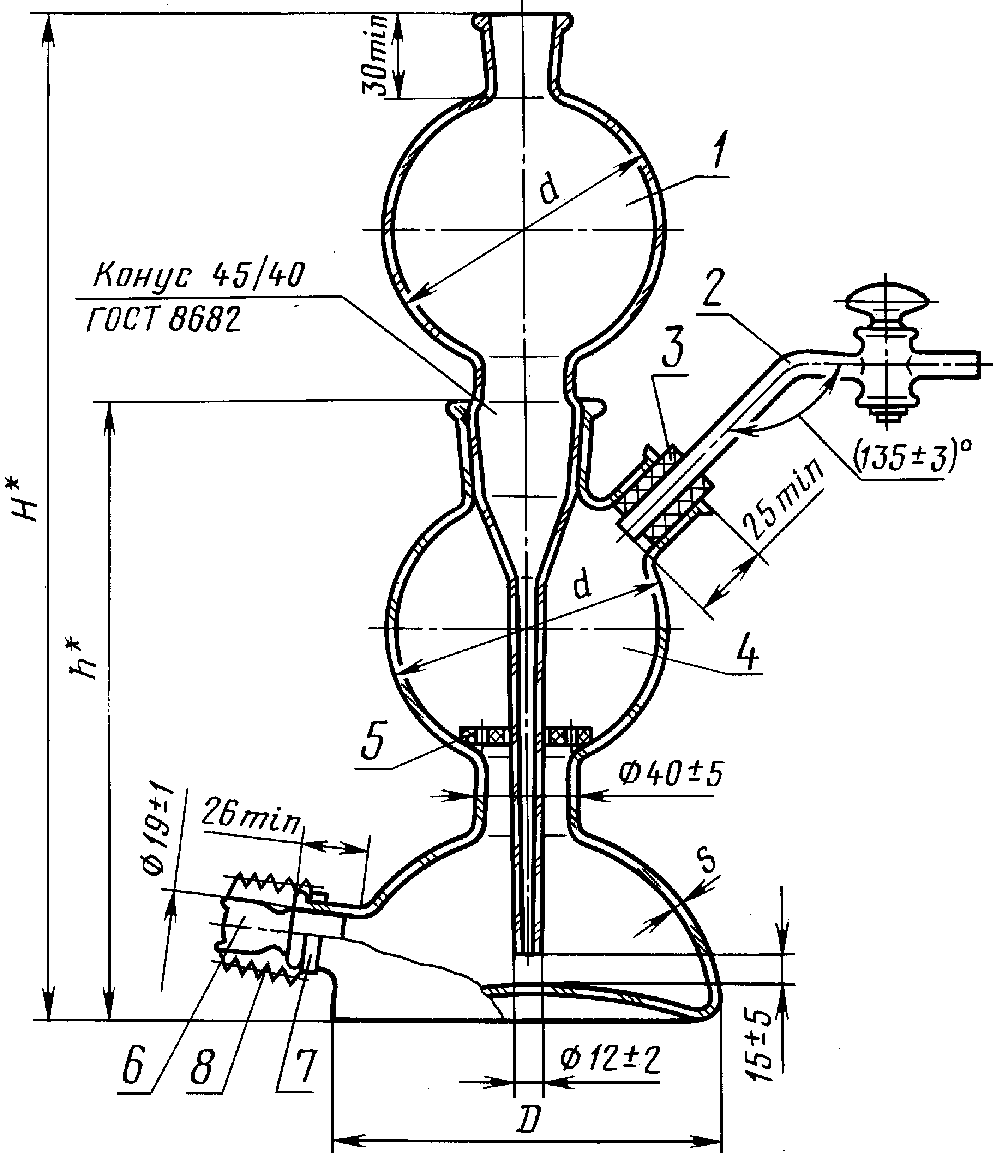

2.16. Аппарат для получения газа
2.16.1. Аппарат предназначен для получения газа в лабораторных условиях.
2.16.2. Номинальная вместимость по шару реактора в наименовании и обозначении аппарата является условной.
2.16.3. Основные параметры и размеры аппарата должны соответствовать указанным на черт. 126 и в табл. 85.
![]() --------------------------------
<*> Размеры для справок.
1 - воронка; 2 - трубка отводная с краном;
3 - пробка резиновая; 4 - реактор; 5 - вкладыш;
6 - пробка стеклянная; 7 - скоба крепления; 8 - пружина
Размеры в мм
Пример условного обозначения при заказе аппарата для получения газа номинальной вместимостью 500 см3:
Аппарат 500 ГОСТ 25336-82
2.16.4. Коды ОКП на аппарат указаны в Приложении 24.
2.17. Допускается по заказу потребителей изделия с конусами других размеров, не указанных в таблицах и на чертежах настоящего раздела.
Допускаемые отклонения размеров изделий, размеры которых обозначены знаком "*", не должны превышать:
+/- 1 мм - для размеров до 20 мм;
+/- 2 мм " " св. 20 до 40 мм;
+/- 3 мм " " " 40 " 100 мм;
+/- 5 мм " " " 100 " 250 мм;
+/- 10 мм " " " 250 мм.
(Введен дополнительно, Изм. N 3).
Справочное
(Измененная редакция, Изм. N 1).
Справочное
Справочное
(Измененная редакция, Изм. N 1).
Справочное
Справочное
Справочное
Справочное
(Измененная редакция, Изм. N 1).
Справочное
(Измененная редакция, Изм. N 1).
Справочное
(Измененная редакция, Изм. N 1, 2, 4).
Справочное
Справочное
(Измененная редакция, Изм. N 1).
Справочное
(Измененная редакция, Изм. N 1).
Справочное
Справочное
Справочное
(Измененная редакция, Изм. N 1).
Справочное
Справочное
(Измененная редакция, Изм. N 1).
Справочное
Справочное
(Измененная редакция, Изм. N 1).
Справочное
Справочное
Справочное
(Измененная редакция, Изм. N 1).
Справочное
Справочное
Справочное
Справочное
СТ СЭВ 2945-81, СТ СЭВ 4023-83, СТ СЭВ 4975-85
И СТ СЭВ 4976-85
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/14/gost_90483.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
