Описание

Источник публикации

М.: Издательство стандартов, 1991

Примечание к документу

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.

Введен в действие с 1 июля 1984 года.

Взамен ГОСТ 15999-70 (в части разд. 1).

Название документа

"ГОСТ 25726-83. Государственный стандарт Союза ССР. Клейма ручные буквенные и цифровые. Типы и основные размеры"

(утв. и введен в действие Постановлением Госстандарта СССР от 14.04.1983 N 1845)

(ред. от 01.01.1989)

"ГОСТ 25726-83. Государственный стандарт Союза ССР. Клейма ручные буквенные и цифровые. Типы и основные размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 14.04.1983 N 1845)
(ред. от 01.01.1989)

Оглавление

ГОСТ 25726-83. Государственный стандарт союза ССР. Клейма ручные буквенные и цифровые. Типы и основные размеры

Приложение. Размеры шрифтов на клеймах

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 14 апреля 1983 г. N 1845

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЕЙМА РУЧНЫЕ БУКВЕННЫЕ И ЦИФРОВЫЕ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Letter and numerical hand stamps.

Types and basic dimensions

ГОСТ 25726-83

Список изменяющих документов

(в ред. Изменения N 1, утв. в январе 1989 г.)

Группа Г24

ОКП 39 2625

Дата введения

1 июля 1984 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.

Разработчики: Г.А. Астафьева, Т.П. Темчина.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 14.04.1983 N 1845.

3. Срок проверки - 1994 г., периодичность проверки - 10 лет.

4. Взамен ГОСТ 15999-70 (в части разд. 1).

5. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ?Номер пункта, приложения

??????????????????????????????????????????????????????????????????

ГОСТ 9.306-85 ?2.11

ГОСТ 26.020-80 ?4, Приложение

ГОСТ 25727-83 ?7

6. Переиздание (май 1991 г.) с Изменением N 1, утвержденным в январе 1989 г. (ИУС 4-89).

1. Настоящий стандарт распространяется на ручные клейма для нанесения букв и цифр с высотой шрифта от 2 до 12 мм на металлические и неметаллические поверхности изделий, изготовляемые для нужд народного хозяйства и экспорта.

Стандарт не распространяется на поверительные клейма.

2. Буквенные и цифровые клейма должны изготовляться типов:

- стальные;

- со вставками из твердого сплава.

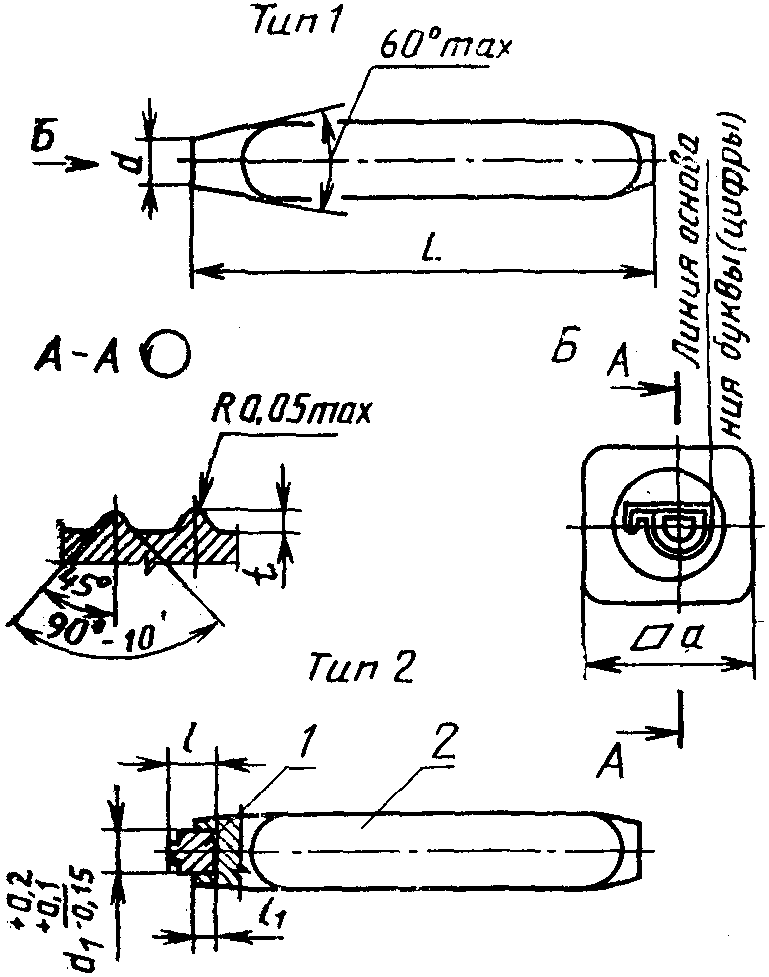

3. Основные размеры клейм должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. N 1).

1 - вставка; 2 - державка

Примечание. Торец рабочей части клейм допускается изготовлять квадратным с размером стороны, равным d.

??????????????????????????????????????????????????????????????????????????????????????????????????????????????

Клейма типа 1 ? Клейма типа 2 ? Высота ?L ?l, ?l , ? d ?d , ? a ? t

???????????????????????????????????????????????????????????????????? шрифта ?h17?не ? 1 ? ? 1 ?h16?

Буквенные клейма?Цифровые клейма ?Буквенные клейма?Цифровые клейма ? по ГОСТ ? ?бо- ?не ? ?не ? ?

????????????????????????????????????????????????????????????????????26.020-80? ?лее ?бо- ? ?бо- ? ?

Обозна- ?Приме-?Обозна- ?Приме-?Обозна- ?Приме-?Обозна- ?Приме-? ? ? ?лее ? ?лее ? ?

чение ?няе- ?чение ?няе- ?чение ?няе- ?чение ?няе- ? ? ? ? ? ? ? ?

?мость ? ?мость ? ?мость ? ?мость ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????????????????????????????????????????????

7858-0121? ?7858-0141? ?7858-0051? ?7858-0071? ? 2 ?60 ?5,5 ?4,2 ?4,9 ?4,4 ? 8 ?0,90

?????????????????????????????????????????????????????????????????????????????? ????????????????????? ?????

7858-0122? ?7858-0142? ?7858-0052? ?7858-0072? ? 3 ? ?6,3 ?4,7 ?6,3 ?5,8 ? ?1,20

??????????????????????????????????????????????????????????????????????????????????????????????????????????????

7858-0123? ?7858-0143? ?7858-0053? ?7858-0073? ? 4 ?80 ?7,0 ?5,3 ?7,6 ?7,1 ?10 ?1,25

?????????????????????????????????????????????????????????????????????????????? ????????????????????? ?????

7858-0124? ?7858-0144? ?7858-0054? ?7858-0074? ? 5 ? ?8,0 ?6,3 ?8,6 ?8,1 ? ?1,30

?????????????????????????????????????????????????????????????????????????????? ?????? ???????????????

7858-0125? ?7858-0145? ?7858-0055? ?7858-0075? ? 6 ? ?8,0 ? ?9,8 ?9,3 ?12 ?

??????????????????????????????????????????????????????????????????????????????????????????????????????????

7858-0126? ?7858-0146? ?7858-0056? ?7858-0076? ? 8 ?90 ?8,5 ?6,8 ?11,8?11,3?14 ?

?????????????????????????????????????????????????????????????????????????????? ?????????????????????????

7858-0127? ?7858-0147? ?7858-0057? ?7858-0077? ? 10 ? ?10,5?8,8 ?13,6?13,1?16 ?

??????????????????????????????????????????????????????????????????????????????????????????????????????????

7858-0128? ?7858-0148? ?7858-0058? ?7858-0078? ? 12 ?100?12,5?10,8?15,6?15,1?18 ?

4. Шрифт - по ГОСТ 26.020-80.

5. Комплект буквенных клейм должен состоять из 30 клейм с буквами алфавита от А до Я, исключая буквы Ё, Ъ и Й, а цифровых - из 10 клейм с цифрами от 0 до 9.

Допускается по требованию заказчика изготовлять комплекты буквенных клейм из 33 клейм с буквами от А до Я, цифровых - 9 клейм с цифрами от 0 до 8 или отдельные буквенные и цифровые клейма, а также клейма с державками круглого сечения со снятой лыской.

Пример условного обозначения комплекта буквенных клейм со вставками из твердого сплава ВК8, типа 2, с высотой шрифта 5 мм, с хромовым покрытием толщиной 1 мм с подслоем никеля 12 мм:

Клеймо 7858-0054 ВК8-Х1Н12 ГОСТ 25726-83

(Измененная редакция, Изм. N 1).

6. Размеры шрифта на клеймах указаны в рекомендуемом Приложении.

7. Технические условия - по ГОСТ 25727-83.

Приложение

Рекомендуемое

РАЗМЕРЫ ШРИФТОВ НА КЛЕЙМАХ

мм

???????????????????????????????????????????????????????????????????????????

Высота шрифта ? h ? b

по ГОСТ 26.020-80? ???????????????????????????????????????????????????

? ? Широкие ? Узкие ?Буква Ц ?Цифра 1 ? Цифры

? ? буквы ? буквы ? ? ?от 2 до 8

???????????????????????????????????????????????????????????????????????????

2 ? 1,75 ? 1,55 ? 0,95 ? 1,20 ? 0,25 ? 0,95

3 ? 2,60 ? 2,30 ? 1,40 ? 1,80 ? 0,40 ? 1,40

4 ? 3,50 ? 3,10 ? 1,90 ? 2,40 ? 0,50 ? 1,90

5 ? 4,40 ? 3,85 ? 2,35 ? 3,00 ? 0,65 ? 2,35

6 ? 5,30 ? 4,65 ? 2,85 ? 3,60 ? 0,80 ? 2,85

8 ? 7,00 ? 6,20 ? 3,80 ? 4,80 ? 1,05 ? 3,80

10 ? 8,75 ? 7,75 ? 4,75 ? 6,00 ? 1,30 ? 4,75

12 ?10,50 ? 9,30 ? 5,70 ? 7,20 ? 1,60 ? 5,70
