Название документа

"ГОСТ 11738-84 (ИСО 4762-77). Межгосударственный стандарт. Винты с цилиндрической головкой и шестигранным углублением под ключ класса точности A. Конструкция и размеры"

(утв. и введен в действие Постановлением Госстандарта СССР от 07.02.1984 N 432)

(ред. от 01.03.1989)

"ГОСТ 11738-84 (ИСО 4762-77). Межгосударственный стандарт. Винты с цилиндрической головкой и шестигранным углублением под ключ класса точности A. Конструкция и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 07.02.1984 N 432)
(ред. от 01.03.1989)

Оглавление

ГОСТ 11738-84 (ИСО 4762-77). Межгосударственный стандарт. Винты с цилиндрической головкой и шестигранным углублением под ключ класса точности A. Конструкция и размеры

Информационные данные

Приложение. Теоретическая масса винтов

Утвержден и введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 7 февраля 1984 г. N 432

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ И ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ

ПОД КЛЮЧ КЛАССА ТОЧНОСТИ A

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hexagon socket head cap screws, accuracy class A.

Construction and dimensions

ГОСТ 11738-84

(ИСО 4762-77)

Список изменяющих документов

(в ред. Изменения N 1, утв. в марте 1989 г.)

Группа Г32

МКС 21.060.10

ОКП 12 8400

Дата введения

1 января 1985 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.

Разработчики: В.Г. Серегин, А.М. Свиридов, Н.И. Антонова, Т.Н. Купцова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 07.02.1984 N 432.

3. Стандарт полностью соответствует СТ СЭВ 2662-80.

4. В стандарт введен международный стандарт ИСО 4762-77.

5. Взамен ГОСТ 11738-72.

6. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка? Номер пункта

??????????????????????????????????????????????????????????????????

ГОСТ 1759.0-87 ?12

ГОСТ 1759.1-82 ?4

ГОСТ 1759.2-82 ?6

ГОСТ 12414-94 ?3а

ГОСТ 19256-73 ?7

ИС NORMPROD: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от

02.03.2005 N 36-ст с 1 июля 2005 года введен в действие

ГОСТ 24705-2004.

ГОСТ 24705-81 ?3

ГОСТ 27148-86 ?3

СТ СЭВ 2662-80 ?Вводная часть

ИСО 4762-77 ?Вводная часть

7. Ограничение срока действия снято по Протоколу N 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).

8. Издание (июль 2003 г.) с Изменением N 1, утвержденным в марте 1989 г. (ИУС 5-89).

1. Настоящий стандарт распространяется на винты с цилиндрической головкой и шестигранным углублением под ключ с диаметром резьбы от 3 до 36 мм.

Стандарт полностью соответствует СТ СЭВ 2662-80.

Стандарт соответствует международному стандарту ИСО 4762-77, за исключением предельных отклонений размера под ключ.

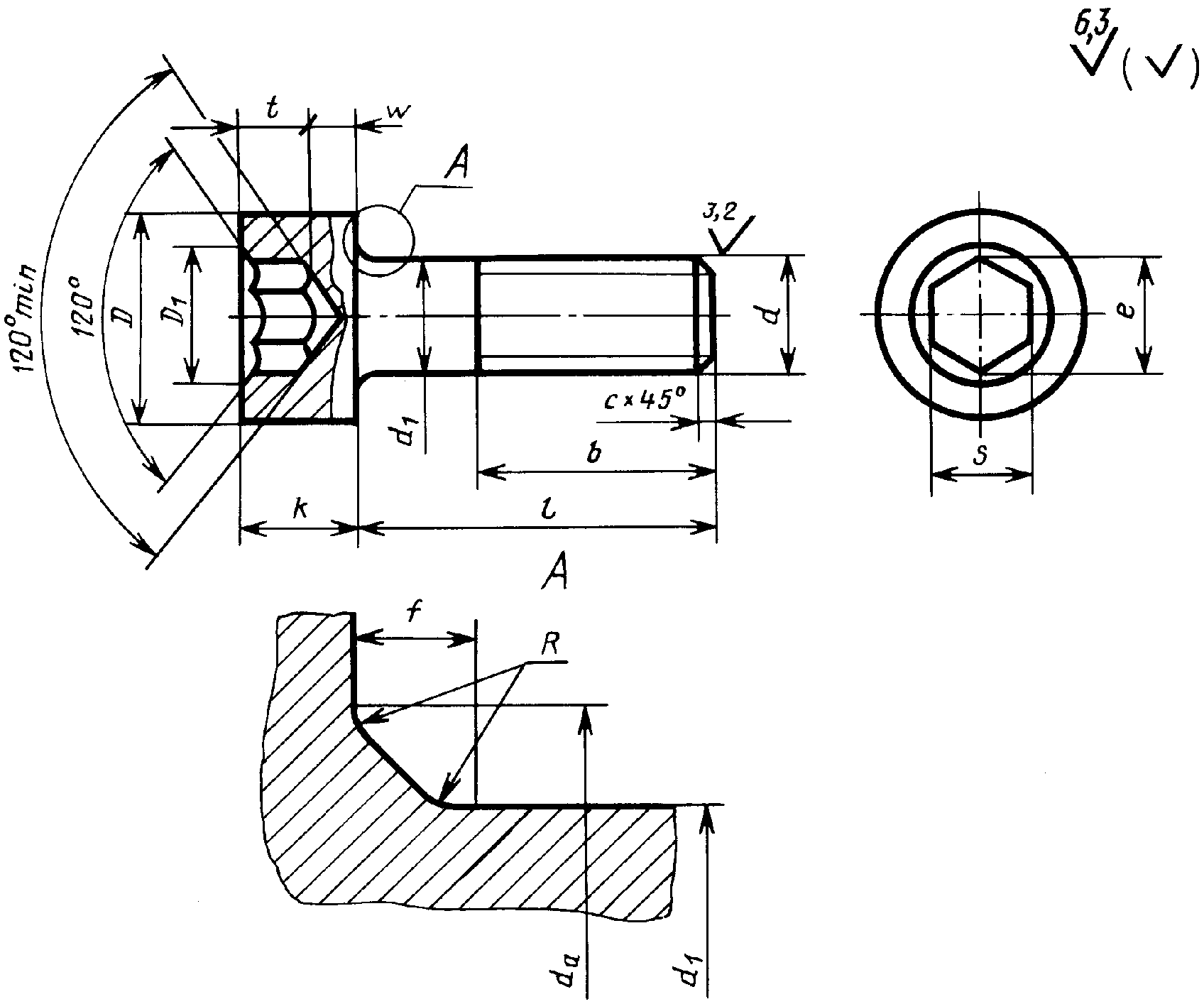

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.

мм

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Номинальный ? 3 ? 4 ? 5 ? 6 ? 8 ? 10 ? 12 ?(14) ? 16 ?(18) ? 20 ?(22) ? 24 ?(27) ? 30 ?(33) ? 36

диаметр резьбы d ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Диаметр стержня ? 3 ? 4 ? 5 ? 6 ? 8 ? 10 ? 12 ? 14 ? 16 ? 18 ? 20 ? 22 ? 24 ? 27 ? 30 ? 33 ? 36

d ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

1 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Диаметр головки D?5,5 ?7,0 ?8,5 ?10,0?13,0 ?16,0 ?18,0 ?21,0 ?24,0 ?27,0 ?30,0 ?33,0 ?36,0 ?40,0 ?45,0 ?50,0 ?54,0

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Диаметр фаски D ?3,2 ?3,8 ?4,9 ?6,1 ? 7,2 ? 9,7 ?12,0 ?14,3 ?16,7 ?16,7 ?20,4 ?20,4 ?22,7 ?22,7 ?26,2 ?28,5 ?32,0

1 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

(пред. откл. ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

по J 17) ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

s ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Высота головки k ? 3 ? 4 ? 5 ? 6 ? 8 ? 10 ? 12 ? 14 ? 16 ? 18 ? 20 ? 22 ? 24 ? 27 ? 30 ? 33 ? 36

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Размер под ключ S?2,5 ?3,0 ?4,0 ?5,0 ? 6,0 ? 8,0 ?10,0 ?12,0 ?14,0 ?14,0 ?17,0 ?17,0 ?19,0 ?19,0 ?22,0 ?24,0 ?27,0

(пред. откл. ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

по D11) ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Диаметр описанной?2,87?3,44?4,59?5,73?6,87 ?9,17 ?11,45?13,74?16,02?16,02?19,44?19,44?21,73?21,73?25,15?27,43?30,85

окружности e, ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Толщина основания?1,15?1,4 ?1,9 ?2,3 ? 3,0 ? 4,0 ? 4,8 ? 5,8 ? 6,8 ? 7,8 ? 8,6 ? 9,4 ?10,4 ?11,9 ?12,9 ?13,8 ?15,3

головки w, ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Глубина ?1,3 ?2,0 ?2,5 ?3,0 ? 4,0 ? 5,0 ? 6,0 ? 7,0 ? 8,0 ? 9,0 ?10,0 ?11,0 ?12,0 ?13,5 ?15,5 ?17,5 ?19,0

шестигранного ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

углубления t, ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Длина перехода ?0,51?0,60?0,60?0,68?1,02 ?1,02 ?1,87 ?1,87 ?1,87 ?1,87 ?2,04 ?2,04 ?2,04 ?2,89 ?2,89 ?2,89 ?2,89

от стержня ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

к головке f, ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

не более ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Радиус под ?0,1 ?0,2 ?0,2 ?0,25? 0,4 ? 0,4 ? 0,6 ? 0,6 ? 0,6 ? 0,6 ? 0,8 ? 0,8 ? 0,8 ? 1,0 ? 1,0 ? 1,0 ? 1,0

головкой R, ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Внутренний ?3,6 ?4,7 ?5,7 ?6,8 ? 9,2 ?11,2 ?14,2 ?16,2 ?18,2 ?20,2 ?22,4 ?24,4 ?26,4 ?30,4 ?33,4 ?36,4 ?39,4

диаметр опорной ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

поверхности d , ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

a ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

не более ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Наружный диаметр ?5,07?6,53?8,03?9,38?12,33?15,33?17,23?20,17?23,17?26,02?28,87?31,85?34,81?38,72?43,61?48,62?52,54

опорной ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

поверхности d , ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

w ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Фаска c ?0,5 ?0,5 ?1,0 ?1,0 ? 1,6 ? 1,6 ? 1,6 ? 2,0 ? 2,0 ? 2,5 ? 2,5 ? 2,5 ? 2,5 ? 2,5 ? 2,5 ? 2,5 ? 3,0

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Фаска c или ?0,3 ?0,4 ?0,5 ?0,6 ? 0,8 ? 1,0 ? 1,2 ? 1,4 ? 1,6 ? 1,8 ? 2,0 ? 2,2 ? 2,4 ? 2,7 ? 3,0 ? 3,3 ? 3,6

1 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

радиус R , ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

1 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

не более ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Длина резьбы b ? 18 ? 20 ? 22 ? 24 ? 28 ? 32 ? 36 ? 40 ? 44 ? 48 ? 52 ? 56 ? 60 ? 66 ? 72 ? 78 ? 84

Продолжение

Примечания. 1. Винты с диаметрами резьбы, приведенными в скобках, применять не рекомендуется.

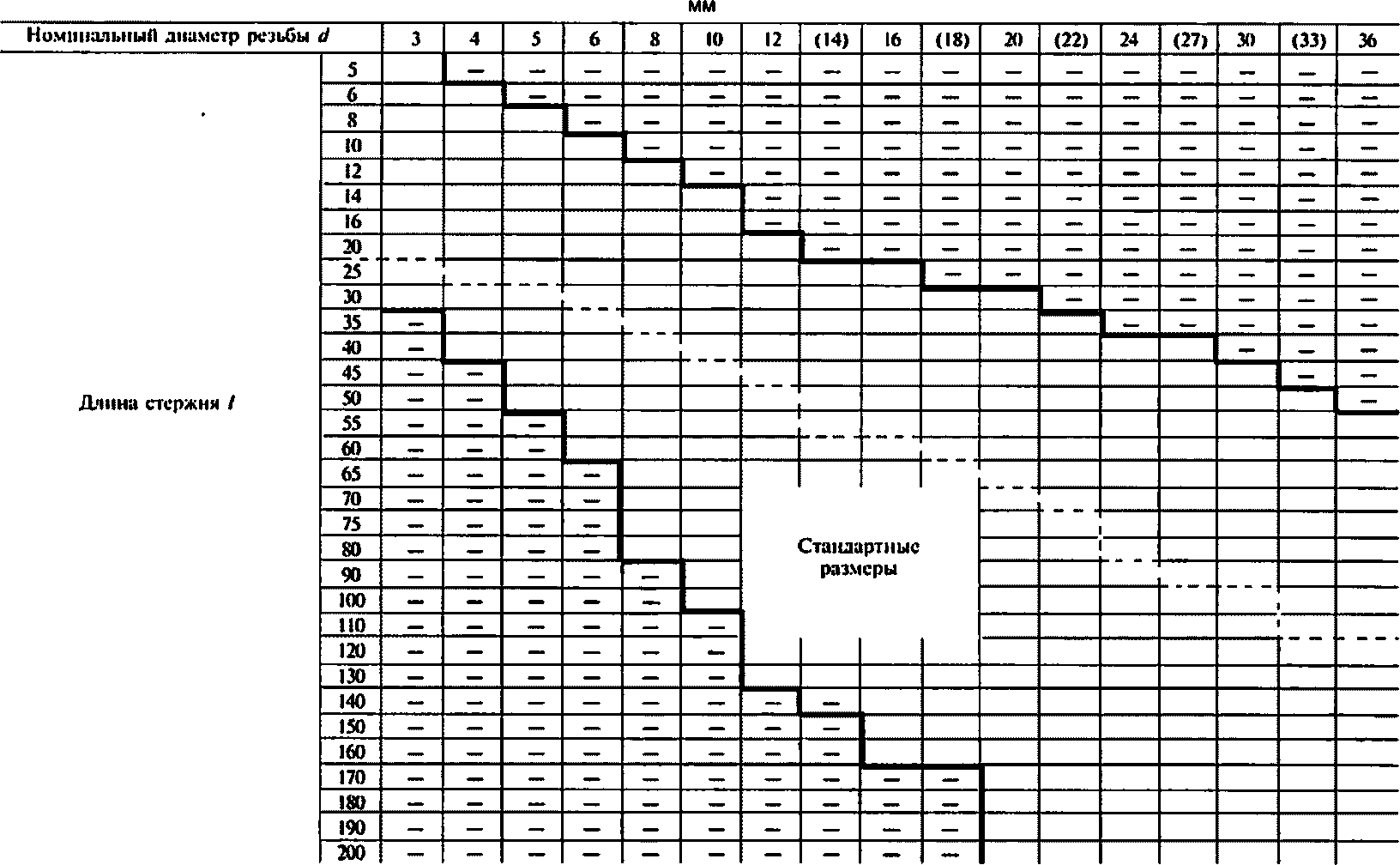

2. Винты с длиной, указанной над штриховой линией, изготовлять с резьбой на всей длине стержня.

Пример условного обозначения винта с диаметром резьбы d = 12 мм, с полем допуска резьбы 6g, длиной l = 40 мм, класса прочности 6,8, без покрытия:

Винт M12-6g x 40.68 ГОСТ 11738-84.

То же, класса прочности 10.9 из стали марки 30ХГСА, с покрытием окисным, пропитанным маслом:

Винт M12-6g x 40.109.30ХГСА.05 ГОСТ 11738-84.

ИС NORMPROD: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.

3. Резьба - по ГОСТ 24705, сбег и недорез резьбы - нормальный по ГОСТ 27148.

2, 3. (Измененная редакция, Изм. N 1).

4. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1.

5. Неуказанные допуски угловых размеров

6. Дефекты поверхности и методы контроля - по ГОСТ 1759.2.

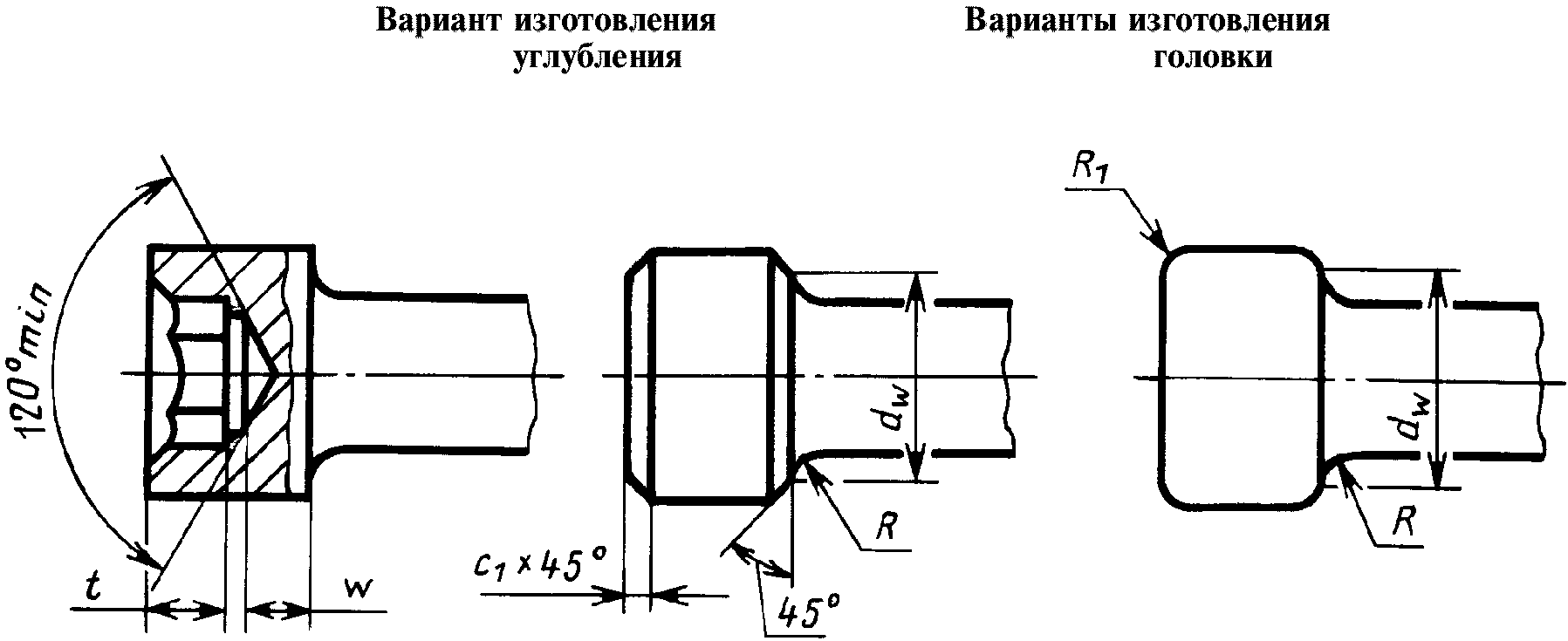

7. Допускается изготовлять винты с диаметром гладкой части стержня

, равным диаметру стержня под накатывание метрической резьбы, - по ГОСТ 19256.

8. Фаска или скругление опорной плоскости головки должны быть до диаметра

9. Форма дна шестигранного углубления - произвольная.

10. Механические свойства винтов должны соответствовать классам прочности 8.8 и 12.9. Допускается изготовлять винты с механическими свойствами, соответствующими классам прочности 5.6; 6.8 и 10.9.

11. Винты должны изготовляться с покрытиями: цинковым хроматированным, кадмиевым хроматированным, окисным, пропитанным маслом, или без покрытия.

12. Остальные технические требования - по ГОСТ 1759.0.

11, 12. (Измененная редакция, Изм. N 1).

13. Теоретическая масса винтов указана в Приложении.

Приложение

Справочное

ТЕОРЕТИЧЕСКАЯ МАССА ВИНТОВ

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

l, ? Масса 1000 шт. винтов, кг ~=, для d, мм

мм ??????????????????????????????????????????????????????????????????????????????????????????????????????????????????

? 3 ? 4 ? 5 ? 6 ? 8 ? 10 ? 12 ? (14) ? 16 ? (18) ? 20 ? (22) ? 24 ? (27) ? 30 ? (33) ? 36

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

5 ?0,72? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

6 ?0,76?1,54? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

8 ?0,85?1,70?2,90? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

10 ?0,94?1,85?3,15? 4,90? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

12 ?1,03?2,01?3,39? 5,25?10,99? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

14 ?1,11?2,16?3,64? 5,60?11,63?20,40? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

16 ?1,20?2,31?3,89? 5,96?12,26?21,40? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

20 ?1,38?2,63?4,38? 6,66?13,54?23,51? 34,16? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

25 ?1,68?3,01?5,00? 7,54?15,13?25,92? 37,80? 55,57? 78,90? - ? - ? - ? - ? - ? - ? - ? -

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

30 ?1,96?3,61?5,86? 8,42?16,72?28,43? 41,43? 60,54? 85,56?117,07?152,62? - ? - ? - ? - ? - ? -

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

35 ? - ?4,10?6,63? 9,81?18,31?30,94? 45,07? 65,51? 92,22?125,33?163,03?213,60?265,87? - ? - ? - ? -

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

40 ? - ?4,60?7,40?10,92?20,82?33,45? 48,71? 70,48? 98,88?133,60?173,43?226,40?280,85? 384,92? - ? - ? -

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

45 ? - ? - ?8,17?12,03?22,79?37,44? 52,34? 75,45?105,54?141,86?183,84?239,19?295,83? 404,26? 535,24? - ? -

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

50 ? - ? - ?8,94?13,13?24,76?40,52? 58,22? 80,42?112,20?150,12?194,24?251,98?310,82? 423,59? 558,92? 729,15? -

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

55 ? - ? - ? - ?14,24?26,73?43,60? 62,66? 85,39?118,86?158,38?204,64?264,77?325,80? 442,93? 582,61? 758,24? 928,82

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

60 ? - ? - ? - ?15,35?28,70?46,69? 67,10? 94,64?129,45?166,65?215,05?277,57?340,78? 461,11? 606,29? 787,33? 963,20

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

65 ? - ? - ? - ? - ?30,68?49,77? 71,53?100,67?137,34?180,76?230,45?290,36?355,76? 481,60? 629,98? 816,42? 997,57

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

70 ? - ? - ? - ? - ?32,65?52,85? 75,97?106,71?145,22?190,74?242,77?303,15?370,74? 500,94? 653,67? 845,51?1031,95

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

75 ? - ? - ? - ? - ?34,62?55,93? 80,41?112,75?153,11?200,72?255,09?324,00?385,72? 520,27? 677,36? 874,60?1066,80

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

80 ? - ? - ? - ? - ?36,59?59,01? 84,84?118,79?161,00?210,71?267,42?338,91?400,70? 539,61? 701,04? 903,69?1100,71

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

90 ? - ? - ? - ? - ? - ?65,17? 93,72?130,87?176,77?230,67?292,07?368,74?447,26? 578,28? 748,42? 961,87?1169,46

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

100? - ? - ? - ? - ? - ?71,33?102,59?142,95?192,55?250,64?316,72?398,56?482,76? 638,21? 818,43?1020,05?1238,21

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

110? - ? - ? - ? - ? - ? - ?111,46?155,03?208,32?270,60?341,37?428,39?518,25? 683,13? 873,89?1078,24?1306,96

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

120? - ? - ? - ? - ? - ? - ?120,34?167,10?224,10?290,57?366,01?458,21?553,75? 728,05? 929,35?1173,91?1383,77

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

130? - ? - ? - ? - ? - ? - ?129,21?179,18?239,88?310,54?390,66?488,04?589,24? 772,98? 984,81?1241,01?1495,58

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

140? - ? - ? - ? - ? - ? - ? - ?191,26?255,65?330,50?415,31?517,86?624,74? 817,90?1040,27?1308,12?1575,44

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

150? - ? - ? - ? - ? - ? - ? - ? - ?271,43?350,47?439,96?547,69?660,23? 862,82?1095,73?1375,23?1655,30

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

160? - ? - ? - ? - ? - ? - ? - ? - ?287,20?370,43?464,61?577,51?695,73? 907,75?1151,19?1442,34?1735,16

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

170? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?489,25?607,34?731,22? 952,67?1206,65?1509,44?1815,03

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

180? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?513,90?637,17?766,71? 997,59?1262,11?1576,55?1894,89

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

190? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?538,55?666,99?802,21?1042,52?1317,57?1643,66?1977,75

?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

200? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?563,20?696,82?837,70?1087,44?1373,03?1710,77?2054,61

(Измененная редакция, Изм. N 1).
