Название документа
"ГОСТ 8560-78 (СТ СЭВ 3617-82). Прокат калиброванный шестигранный. Сортамент"
(утв. Постановлением Госстандарта СССР от 02.08.1978 N 2079)
(ред. от 01.12.1988)

"ГОСТ 8560-78 (СТ СЭВ 3617-82). Прокат калиброванный шестигранный. Сортамент"
(утв. Постановлением Госстандарта СССР от 02.08.1978 N 2079)
(ред. от 01.12.1988)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 2 августа 1978 г. N 2079
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОКАТ КАЛИБРОВАННЫЙ ШЕСТИГРАННЫЙ
СОРТАМЕНТ
Rolled-stock calibrated hexahedronal.
Range of products
ГОСТ 8560-78
(СТ СЭВ 3617-82)
Список изменяющих документов
(в ред. Изменения N 1, утв. в апреле 1983 г.,
Изменения N 2, утв. в декабре 1988 г.)
Группа В32
ОКП 11 4000
Срок действия
с 1 января 1979 года
до 1 июля 1999 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством черной металлургии СССР.
Разработчики: А.Ф. Куликов (руководитель темы); С.П. Панасенко, канд. техн. наук; И.Н. Недовизий, канд. техн. наук.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 02.08.78 N 2079.
3. Периодичность проверки - 10 лет.
4. Взамен ГОСТ 8560-67.
5. Стандарт полностью соответствует СТ СЭВ 3617-82.
6. Срок действия продлен до 01.07.99 Постановлением Госстандарта СССР от 13.12.88 N 4069.
7. Переиздание (май 1990 г.) с Изменениями N 1, 2, утвержденными в апреле 1983 г., декабре 1988 г. (ИУС 7-83, 3-89).
1. Настоящий стандарт распространяется на прокат калиброванный шестигранный размером от 3 до 100 мм.
Стандарт полностью соответствует СТ СЭВ 3617-82.
(Измененная редакция, Изм. N 1, 2).

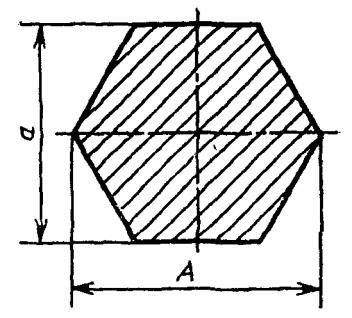

2. Размеры сечения проката и предельные отклонения по ним должны соответствовать указанным на чертеже и в табл. 1.
Таблица 1
??????????????????????????????????????????????????????????????????
Размер про-?Предельные отклоне- ?Диаметр?Предель-?Площадь? Масса
ката (диа- ?ния, мм ?описан-?ные от- ?попе- ? 1 м
метр впи- ? ?ной ок-?клоне- ?речного? длины,
санного ??????????????????????ружнос-?ния, ?сече- ? кг
круга а или? h10 ? h11 ? h12 ?ти, А, ?мм ?ния, ?
размер "под? ? ? ?мм ? ?мм2 ?
ключ"), мм ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
3,0 ?-0,040?-0,060?-0,100?3,4 ?-0,2 ?7,79 ?0,061
????????????????????????????????? ? ? ?
3,2 ?-0,048?-0,075?-0,120?3,7 ? ?8,87 ?0,070
3,5 ? ? ? ?4,0 ? ?10,61 ?0,083
4,0 ? ? ? ?4,6 ? ?13,86 ?0,109
? ? ? ?????????????????? ?
4,5 ? ? ? ?5,2 ?-0,3 ?17,54 ?0,138
5,0 ? ? ? ?5,8 ? ?21,65 ?0,170
5,5 ? ? ? ?6,3 ? ?26,20 ?0,206
6,0 ? ? ? ?6,9 ? ?31,18 ?0,245
????????????????????????????????? ? ? ?
6,5 ?-0,058?-0,090?-0,150?7,4 ? ?36,59 ?0,287
7,0 ? ? ? ?8,1 ? ?42,44 ?0,333
? ? ? ?????????????????? ?
8,0 ? ? ? ?9,2 ?-0,4 ?55,43 ?0,435
? ? ? ?????????????????? ?
9,0 ? ? ? ?10,4 ?-0,5 ?70,15 ?0,551
10,0 ? ? ? ?11,5 ? ?86,60 ?0,680
?????????????????????????????????????????????????? ?
11,0 ?-0,070?-0,110?-0,180?12,7 ?-0,6 ?104,8 ?0,823
12,0 ? ? ? ?13,8 ? ?124,7 ?0,979
? ? ? ?????????????????? ?
13,0 ? ? ? ?15,0 ?-0,7 ?146,4 ?1,150
14,0 ? ? ? ?16,2 ? ?169,7 ?1,330
15,0 ? ? ? ?17,3 ? ?194,9 ?1,530
16,0 ? ? ? ?18,4 ? ?221,7 ?1,740
? ? ? ?????????????????? ?
17,0 ? ? ? ?19,6 ?-0,8 ?250,3 ?1,960
18,0 ? ? ? ?20,7 ? ?280,6 ?2,200
????????????????????????????????? ? ? ?
19,0 ?-0,084?-0,130?-0,210?21,9 ? ?312,6 ?2,450
20,0 ? ? ? ?23,0 ? ?346,4 ?2,720
? ? ? ?????????????????? ?
20,8 ? ? ? ?23,9 ?-0,9 ?374,7 ?2,940
21,0 ? ? ? ?24,2 ? ?381,9 ?3,000
22,0 ? ? ? ?25,4 ? ?419,2 ?3,290
24,0 ? ? ? ?27,7 ? ?498,8 ?3,920
25,0 ? ? ? ?28,8 ? ?541,3 ?4,250
? ? ? ?????????????????? ?
26,0 ? ? ? ?30,0 ?-1,0 ?585,4 ?4,600
27,0 ? ? ? ?31,2 ? ?631,3 ?4,960
28,0 ? ? ? ?32,3 ? ?679,0 ?5,330
30,0 ? ? ? ?34,6 ? ?779,4 ?6,120
?????????????????????????????????????????????????? ?
32,0 ?-0,100?-0,160?-0,250?36,9 ?-1,1 ?886,8 ?9,96
34,0 ? ? ? ?39,2 ? ?1001,0 ?7,86
? ? ? ?????????????????? ?
36,0 ? ? ? ?41,6 ?-1,3 ?1122,0 ?8,81
38,0 ? ? ? ?43,8 ? ?1251,0 ?9,82
40,0 ? ? ? ?46,1 ? ?1386,0 ?10,88
41,0 ? ? ? ?47,3 ? ?1456,0 ?11,40
42,0 ? ? ? ?48,5 ? ?1527,0 ?11,99
45,0 ? ? ? ?51,9 ? ?1754,0 ?13,77
? ? ? ?????????????????? ?
46,0 ? ? ? ?53,1 ?-1,4 ?1833,0 ?14,40
? ? ? ?????????????????? ?
48,0 ? ? ? ?55,4 ?-1,5 ?2000,0 ?15,66
50,0 ? ? ? ?57,7 ? ?2165,0 ?17,00
?????????????????????????????????????????????????? ?
53,0 ?-0,120?-0,190?-0,300?61,2 ?-1,7 ?2433,0 ?19,1
55,0 ? ? ? ?63,5 ? ?2620,0 ?20,6
56,0 ? ? ? ?64,6 ? ?2715,0 ?21,3
60,0 ? ? ? ?69,3 ? ?3118,0 ?24,5
63,0 ? ? ? ?72,7 ? ?3437,0 ?27,0
? ? ? ?????????????????? ?
65,0 ? ? ? ?75,0 ?-1,8 ?3659,0 ?28,7
????????????????????????????????? ? ? ?
70,0 ?- ?-0,190?-0,300?80,8 ? ?4244,0 ?33,3
? ? ? ?????????????????? ?
75,0 ? ? ? ?86,5 ?-1,9 ?4871,0 ?38,2
80,0 ? ? ? ?92,3 ? ?5542,0 ?43,5
?????????????????????????????????????????????????? ?
85,0 ?- ?-0,220?-0,350?98,0 ?-1,2 ?6257,0 ?49,1
? ? ? ?????????????????? ?
90,0 ? ? ? ?104,0 ?-1,3 ?7015,0 ?55,1
95,0 ? ? ? ?110,0 ? ?7816,0 ?61,4
? ? ? ?????????????????? ?
100,0 ? ? ? ?115,0 ?-1,4 ?8660,0 ?68,0
Примечания. 1. По требованию потребителя прокат калиброванный шестигранный изготовляют других размеров, не указанных в табл. 1. Предельные отклонения в этом случае должны соответствовать нормам, установленным для ближайшего большего диаметра.
2. Площадь поперечного сечения и линейная плотность проката калиброванного шестигранного вычислены по номинальному размеру. Плотность проката принята равной 7,85 г/см3.
3. Для проката из высоколегированных марок сталей и сплавов, подвергаемых термической обработке и травлению, предельные отклонения по размерам устанавливаются на 30% более квалитета h12.
(Измененная редакция, Изм. N 1, 2).
3. Прокат калиброванный шестигранный изготовляется в прутках. По требованию потребителя прокат изготовляется в мотках.
(Измененная редакция, Изм. N 1, 2).
4. В зависимости от назначения прутки изготовляют:
мерной длины;
кратной мерной длины;
немерной длины с остатком до 10% массы партии;
ограниченной длины в пределах немерной.
Остатком считаются прутки длиной не менее 1,5 м.
5. Прутки изготовляют длиной от 2 до 6,5 м. По требованию потребителя прутки изготовляются больших длин.
4, 5. (Измененная редакция, Изм. N 1).
6, 7. (Исключены, Изм. N 1).
8. Предельные отклонения по длине прутков мерной и кратной мерной длины не должны превышать:
+30 мм - при длине прутков до 4 м;
+50 мм - при длине прутков свыше 4 м.
9. Кривизна прутков не должна превышать значений, указанных в табл. 2.
Таблица 2
??????????????????????????????????????????????????????????????????
Размеры прутков, мм ? Предельная кривизна в зависимости от поля
? допуска
?????????????????????????????????????????????
? на 1 м длины, мм ? на полную длину, %
?????????????????????????????????????????????
? h10 и h11 ? h12 ? h10 и h11 ? h12
??????????????????????????????????????????????????????????????????
До 25 ?2 ?3 ?0,2 ?0,3
Св. 25 до 50 ?1 ?2 ?0,1 ?0,2
" 50 ?1 ?1 ?0,1 ?0,1
Отклонение от прямолинейности должно быть равномерным по всей длине. На концах прутков короткие продольные изгибы не допускаются.

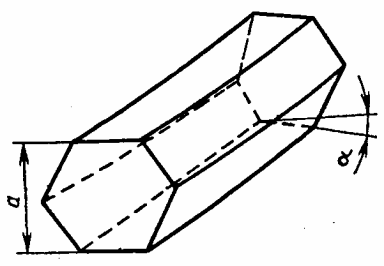

10. Скручивание прутков на 1 м длины а (черт. 2) не должно превышать 3°.
Черт. 2
11. Рез прутка должен быть под прямым углом к его продольной оси. Допускаемая косина реза не должна превышать:
0,17а - при размере прутков до 16 мм;
3 мм - при размере прутков свыше 16 до 30 мм;
5 мм - при размере прутков свыше 30 мм.
9 - 11. (Измененная редакция, Изм. N 1).
12. Длина смятых концов прутков не должна превышать норм, указанных в табл. 3.
Таблица 3
мм
??????????????????????????????????????????????????????????????????
Размер прутков ? Длина смятых концов, не более
??????????????????????????????????????????????????????????????????
До 25 ?20
Св. 25 до 50 ?25
" 50 до 70 ?30
(Введен дополнительно, Изм. N 1).
13. Радиус закругления кромок определяется по требованию потребителя, не должен превышать значений, указанных в табл. 4.
Таблица 4
мм
??????????????????????????????????????????????????????????????????
Размеры прутков ?Радиус закругления кромок для групп,
? не более
??????????????????????????????????????
? 1 ? 2
??????????????????????????????????????????????????????????????????
До 25 ?0,5 ?0,5
Св. 25 ?0,5 ?1,0
(Измененная редакция, Изм. N 2).
