ОКП 34 6800
Разработан Министерством электротехнической промышленности.
Исполнители: И.А. Куликов (руководитель темы), Н.Е. Фрадкина.
Внесен Министерством электротехнической промышленности:
Зам. начальника технического управления В.Н. Федюшкин.
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 10 августа 1981 г. N 3759.
Постановлением Государственного комитета СССР по стандартам от 10 августа 1981 г. N 3759 срок действия установлен с 01.07.1983 до 01.07.1988.
Настоящий стандарт распространяется на символы органов управления бытовых электроприборов и машин (далее - электроприборов) и устанавливает их графические изображения, смысловые значения, а также общие требования к их разработке и исполнению.
Стандарт не распространяется на символы органов управления радиоэлектронных приборов.
Абзац исключен с 1 июля 1988 года. - Изменение N 1, утв. Постановлением Госстандарта СССР от 17.12.1987 N 4632.
Примечание. Для электроприборов, предназначенных для нужд народного хозяйства и поставленных на производство до 01.07.1988, разрешается до 01.07.1989 использование символов органов управления, действующих до 01.07.1988.
(примечание введено Изменением N 2, утв. Постановлением Госстандарта СССР от 21.07.1988 N 2707)
1.1. Символы органов управления электроприборов (далее - символы) представляют собой условные графические изображения, отражающие объект управления, а также состояние или процесс, являющиеся результатом управления.
Пропорции графического изображения и место расположения символов, приведенных на черт. 6 - 9, определяются разработчиком электроприбора.
(абзац введен Изменением N 1, утв. Постановлением Госстандарта СССР от 17.12.1987 N 4632)
1.2. Символы должны быть нанесены на органы управления или на элементы конструкции электроприборов (панели, пульты управления, шильды и т.п.), а также непосредственно на корпуса электроприборов и насадок.
1.3. В технической и эксплуатационной документации на электроприбор должны быть приведены все символы, имеющиеся на данном электроприборе, с указанием их смыслового значения.
1.4. Исключен с 1 июля 1988 года. - Изменение N 1, утв. Постановлением Госстандарта СССР от 17.12.1987 N 4632.
1.5. Определенному смысловому значению должен соответствовать только один символ.
1.6. Размещение символов и их начертание должны соответствовать эргономическим требованиям.
2.1. Чертеж символа в конструкторской (технологической) документации должен выполняться на основной модульной сетке базового конфигуратора, приведенного в обязательном Приложении 1.
2.2. Основные принципы построения и нанесения символа на электроприбор должны соответствовать требованиям обязательного Приложения 2.
2.3. Действительные размеры символа, указанного на электроприборе, достигаются уменьшением размера a основного квадрата базового конфигуратора и выбираются из ряда 3, 6, 8, 10, 12, 16, 20, 25, 32, 40 мм.
Минимальная толщина линейных элементов символа должны быть не менее 0,2 мм.
(абзац введен Изменением N 1, утв. Постановлением Госстандарта СССР от 17.12.1987 N 4632)
2.4. Способы нанесения символа на электроприбор должны обеспечивать сохранение его четкого и ясного изображения в течение всего срока эксплуатации электроприбора.
2.5. Символ должен быть выполнен в одном цвете.
2.6. Требования к размерам символа, цветовому решению, способу и месту его нанесения на электроприбор устанавливаются предприятием-разработчиком с учетом требований настоящего стандарта и включаются в технические условия на конкретный вид и тип электроприбора.
3.1. Смысловые значения символов и их графические изображения должны соответствовать приведенным на черт. 1 - 3, 3а, 4 - 13, 13а, 14, 15, 15а, 16 - 20, 20а, 21 - 59:
Включено
![]() Отключено
![]() Черт. 2
Включено-отключено
![]() Примечание. Символ дан для органа управления двойного действия.
Включено при нажатии
![]() (черт. 3а введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Таймер
![]() Подсвет
![]() Черт. 5
Регулировка режима линейная (плавная)
![]() (черт. 6 в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Регулировка режима линейная (ступенчатая)
![]() Черт. 7
(черт. 7 в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Регулировка режима поворотная (плавная)
![]() Черт. 8
Регулировка режима поворотная (ступенчатая)
![]() Автоматический режим
![]() Черт. 10
(черт. 10 в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Нагрев или сушка
![]() Черт. 11
(черт. 11 в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Охлаждение
![]() Черт. 12
Замораживание
![]() Хранение
![]() (черт. 13а введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Оттаивание
![]() Высокий уровень воды
![]() (черт. 15 в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Низкий уровень воды
![]() (черт. 15а введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Слив
![]() (черт. 16 в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Засыпка моющих средств
![]() Черт. 17
(черт. 17 в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Основная стирка
![]() Черт. 18
(черт. 17 в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Бережная стирка
![]() Черт. 19
Стирка
![]() Черт. 19а
(черт. 19а введен Изменением N 3, утв. Постановлением
Госстандарта СССР от 30.05.1989 N 1376)
Отжим
![]() (черт. 20 в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Слабый отжим
![]() (черт. 20а введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Температурный режим I
![]() Температурный режим II
![]() Черт. 22
Температурный режим III
![]() Черт. 23
Разбрызгивание
![]() Черт. 24
Пароувлажнение
![]() Черт. 25
Включение конфорок
![]() Примечание. Для двух- или трехконфорочных плит символ должен повторять расположение конфорок на плите. Затемненный символ обозначает включенную конфорку.
Черт. 26
Включение жарочного шкафа
![]() Черт. 27
Включение нагревателей
![]() Примечание. Затемненный символ обозначает включенный нагреватель.
Черт. 28
Вращение вертела
![]() Черт. 29
Намотка шнура
![]() Черт. 30
Чистка пола
![]() Черт. 31
(черт. 31 в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Чистка ковра
![]() Черт. 32
(черт. 32 в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Чистка мягкой мебели
![]() Черт. 33
(черт. 33 в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Чистка гардин
![]() Черт. 34
Вентиляция
![]() Черт. 35
Поворот оси
![]() Черт. 36
Приток
![]() Черт. 37
Вытяжка
![]() Черт. 38
Стрижка
![]() Черт. 39
Бритье
![]() Черт. 40
Звуковой сигнал
![]() Черт. 41
Предварительная стирка
![]() Черт. 42
(черт. 42 введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Полоскание
![]() Черт. 43
(черт. 43 введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Слабое загрязнение
![]() Черт. 44
(черт. 44 введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Среднее загрязнение
![]() Черт. 45
(черт. 45 введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Сильное загрязнение
![]() Черт. 46
(черт. 46 введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Био
![]() Черт. 47
(черт. 47 введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Хлопок
![]() Черт. 48
(черт. 48 введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Шерсть
![]() Черт. 49
(черт. 49 введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Синтетика
![]() Черт. 50
(черт. 50 введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Смешанные ткани
![]() Черт. 51
(черт. 51 введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Нагрев воды
![]() Черт. 52
(черт. 52 введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Включение пресса
![]() Черт. 53
(черт. 53 введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Сильно загрязненная посуда
![]() Черт. 54
(черт. 54 введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Средне загрязненная посуда
![]() Черт. 55
(черт. 55 введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Слабо загрязненная посуда
![]() Черт. 56
(черт. 56 введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Хрусталь
![]() Черт. 57
(черт. 57 введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Пуск
![]() Черт. 58
(черт. 58 введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Зарядка аккумулятора
![]() (черт. 59 введен Изменением N 1, утв. Постановлением
Госстандарта СССР от 17.12.1987 N 4632)
Обязательное

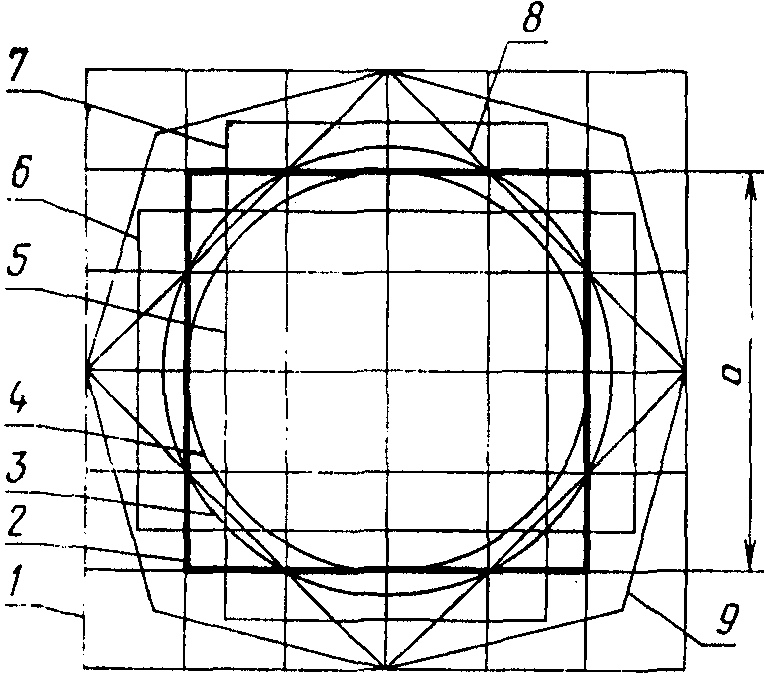

Базовый конфигуратор, изображенный на чертеже, включает:
1 - основную модульную сетку конфигуратора размером 75 x 75 мм, разделенную на квадраты со стороной 12,5 мм;
2 - основной квадрат со стороной a, равной 50 мм;
3 - основную окружность диаметром 56 мм и площадью, приблизительно равной площади основного квадрата;
4 - вторую окружность диаметром 50 мм, вписанную в основной квадрат 2;
5 - второй квадрат со стороной 40 мм, углы которого соприкасаются с основной окружностью 3;
6 - прямоугольник площадью, приблизительно равной площади основного квадрата 2, с большей стороной 62,5 мм, расположенный горизонтально;
7 - второй прямоугольник площадью, приблизительно равной площади основного квадрата 2, с большей стороной 62,5 мм, расположенный вертикально;
8 - третий квадрат, образованный линиями, проходящими через точки пересечения основного квадрата 2 и основной окружности 3; стороны этого квадрата ориентированы по отношению к основному квадрату под углом 45°, а углы этого квадрата определяют пределы горизонтальных и вертикальных размеров основной модульной сетки;
9 - неправильный восьмиугольник, образованный линиями с наклоном к сторонам квадрата 8 под углом 30°.
![]() Обязательное
И НАНЕСЕНИЯ СИМВОЛА НА ЭЛЕКТРОПРИБОР
1. Символ должен вписываться в базовый конфигуратор согласно следующим правилам:
для символа, состоящего из одной геометрической фигуры, например, окружности или прямоугольника, необходимо использовать соответствующую геометрическую фигуру базового конфигуратора; в этом случае линии базового конфигуратора должны быть осевыми для линий символа;
для обеспечения соразмерности символа с базовым конфигуратором необходимо элементы символа вписывать в соответствующие элементы базового конфигуратора так, чтобы размеры символа не превышали размер конфигуратора (например, окружность без внешних деталей в чертеже символа должна совпадать с основной окружностью 3 конфигуратора (см. обязательное Приложение 1), тогда как окружность с внешними деталями должна быть прорисована по контуру второй окружности 4 конфигуратора).
2. Все линии символа, выполненного на базовом конфигураторе, должны иметь одинаковую толщину 2 мм. Если символ состоит из небольшого числа графических элементов, то для лучшего восприятия символа допускается толщина линий 4 мм.
3. Для нанесения символа на электроприбор можно использовать метод фотографирования исходного чертежа символа, выполненного в соответствии с требованиями настоящего стандарта.
Для облегчения воспроизведения и нанесения оригинала символа на электроприбор на исходном чертеже символа должны быть показаны осевые линии решетки (см. чертеж).
![]() Четыре короткие осевые линии должны быть проведены через воображаемую точку их пересечения (визуальный центр символа). Эта точка используется в качестве ориентира при расположении символа.
Примечание. Осевые линии необходимо стереть, когда отпадает необходимость в них при правильном расположении символа в заданном положении.
