Утвержден и введен в действие
Постановлением Госстандарта СССР
от 17 декабря 1983 г. N 6093
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ РАЗНЫХ НАЗНАЧЕНИЙ
СОРТАМЕНТ
Hot-rolled steel sections for
different purposes. Dimensions
ГОСТ 5157-83
Список изменяющих документов
(в ред. Изменения N 1, утв. в июле 1988 г.)
Группа В22
ОКП 093053
Срок действия
с 1 января 1985 года
до 1 января 1995 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством черной металлургии СССР.
Разработчики: И.С. Тришевский, д-р техн. наук; Н.М. Воронцов, канд. техн. наук; В.Ф. Коваленко, канд. техн. наук; К.Ф. Перетятько; Г.И. Снимщикова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 17.12.1983 N 6093.
3. Взамен ГОСТ 5157-53.
4. Срок действия продлен до 01.01.95 Постановлением Госстандарта СССР от 05.07.88 N 2613.
5. Переиздание (сентябрь 1993 г.) с Изменением N 1, утвержденным в июле 1988 г. (ИУС 11-88).
1. Настоящий стандарт устанавливает сортамент стальных горячекатаных профилей: для косых шайб, овальных, для серпов, для коньков, сегментных, для тормозных шин, применяемых в разных отраслях промышленности.
2. Размеры профилей, предельные отклонения размеров, площадь поперечного сечения, масса 1 м длины должны соответствовать указанным на черт. 1 - 6 и в табл. 1 - 5.
2.1. Профиль для косых шайб

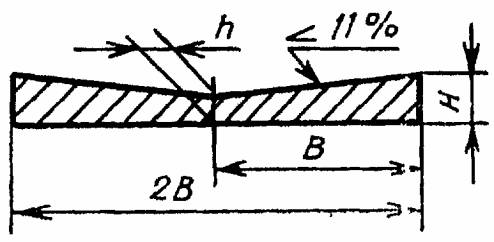

Черт. 1
Таблица 1
Размеры, мм
????????????????????????????????????????????????????????????????????
2В ? В ? Н ? h ?Пло- ?Тео- ?Для
? ? ? ?щадь ?рети-?бол-
? ? ? ?попе-?чес- ?тов
??????????????????????????????????????????????????реч- ?кая ?с диа-
Но- ?Пред.?Но- ?Пред. ?Номин.?Пред.?Номин.?Пред.?ного ?масса?мет-
мин.?откл.?мин.?откл. ? ?откл.? ?откл.?сече-?1 м, ?ром
? ? ? ? ? ? ? ?ния, ?кг ?резьбы
? ? ? ? ? ? ? ?см2 ? ?
????????????????????????????????????????????????????????????????????
32 ?+0,5 ?16 ?+/- 1,0?5,8 ?+0,3 ?4 ?+0,3 ?1,56 ?1,22 ?8
?-1,0 ? ? ? ?-0,5 ? ?-0,5 ? ? ?
40 ? ?20 ? ?6,2 ? ?4 ? ?2,04 ?1,60 ?10
??????????? ? ? ? ? ? ? ? ?
60 ?+0,5 ?30 ? ?7,3 ? ?4 ? ?3,42 ?2,68 ?12 -
?-1,2 ? ? ? ? ? ? ? ? ? 14
??????????? ? ? ? ? ? ? ? ?
80 ?+0,5 ?40 ? ?8,4 ? ?4 ? ?4,96 ?3,89 ?16 -
?-1,4 ? ? ? ? ? ? ? ? ? 20
(Измененная редакция, Изм. N 1).
2.2. (Исключен, Изм. N 1).
2.3. Профиль для серпов
Черт. 3 <*>
-----------------------------------
<*> Черт. 2 и 4 исключены (Изм. N 1).
Таблица 3
Размеры, мм
??????????????????????????????????????????????????????????????????
а ? b ? в ?Площадь ?Теорети-
???????????????????????????????????????????????поперечно-?ческая
Номин.? Пред. ?Номин. ? Пред. ?Номин. ? Пред. ?го сече- ?масса
? откл. ? ? откл. ? ? откл. ?ния, см2 ?1 м, кг
??????????????????????????????????????????????????????????????????
23 ?+/- 1,0?3 ?+/- 0,5?1 ?+/- 0,5?0,46 ?0,36
? ? ? ? ? ? ?
32 ? ?3 ? ?1 ? ?0,64 ?0,51
(Измененная редакция, Изм. N 1).
2.4. (Исключен, Изм. N 1).
2.5. Профиль для тормозных шин

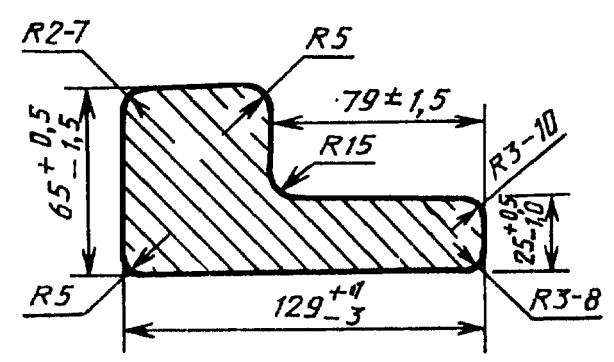

Черт. 5
Площадь поперечного сечения 52,48 см2.
Теоретическая масса 1 м профиля 41,2 кг
2.6. Профиль сегментный

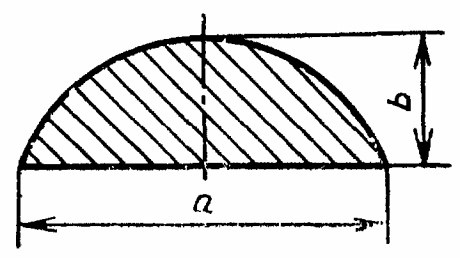

Черт. 6
Таблица 5
Размеры, мм
??????????????????????????????????????????????????????????????????
а ? b ? Площадь ?Теоретичес-
???????????????????????????????????????? поперечного ?кая масса
Номин. ? Пред. ? Номин. ? Пред. ?сечения, см2 ?1 м, кг
? откл. ? ? откл. ? ?
??????????????????????????????????????????????????????????????????
15 ?+/- 0,5 ?5 ?+/- 0,5 ?0,54 ?0,43
18 ? ?6 ? ?0,78 ?0,61
20 ? ?10 ? ?1,57 ?1,23
22 ? ?7 ? ?1,11 ?0,87
24 ? ?11 ? ?2,02 ?1,58
25 ? ?8 ? ?1,44 ?1,13
26 ? ?9 ? ?1,70 ?1,33
??????????????????? ??????????? ?
27 ?+/- 0,6 ?13 ?+0,4 ?2,72 ?2,13
30 ? ?14 ?-0,5 ?3,23 ?2,53
??????????????????? ? ? ?
34 ?+/- 0,7 ?15 ? ?4,28 ?3,36
35 ? ?11 ? ?2,75 ?2,16
37 ? ?17 ? ?4,82 ?3,78
40 ? ?12 ? ?3,41 ?2,68
40 ? ?14 ? ?4,08 ?3,20
??????????????????? ? ? ?
45 ?+/- 0,8 ?13 ? ?4,14 ?3,25
50 ? ?20 ? ?7,47 ?5,81
??????????????????? ? ? ?
60 ?+/- 1,0 ?20 ? ?8,67 ?6,81
65 ? ?20 ? ?9,28 ?7,20
(Измененная редакция, Изм. N 1).
3. Площадь поперечного сечения и масса 1 м профилей вычислена по номинальным размерам. При вычислении массы плотность стали принята равной 7,85 г/см3.
4. Профили изготовляют длиной от 2 до 6 м:
мерной длины,
кратной мерной длины,
немерной длины.
Длина профилей оговаривается в заказе.
(Измененная редакция, Изм. N 1).
5. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:
+40 мм - для профилей длиной до 4 м,
+60 мм - для профилей длиной св. 4 м.
6. Профили должны быть прямыми. Скручивание профилей вокруг продольной оси не допускается.
7. Кривизна профилей в горизонтальной и вертикальной плоскостях не должна превышать:
0,6% длины - для профилей N 1, 2, 3 и 4;
0,25% длины - для профилей N 5;
0,4% длины - для профилей N 6.
8. Определение размеров профилей проводят на расстоянии не менее 500 мм от торца штанги.
