"ГОСТ 27533-87 (ИСО 3541-85). Машины землеройные. Размеры наливных горловин топливных баков"
(введен в действие Постановлением Госстандарта СССР от 18.12.1987 N 4693)
"ГОСТ 27533-87 (ИСО 3541-85). Машины землеройные. Размеры наливных горловин топливных баков"
(введен в действие Постановлением Госстандарта СССР от 18.12.1987 N 4693)
Постановлением Госстандарта СССР
от 18 декабря 1987 г. N 4693
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МАШИНЫ ЗЕМЛЕРОЙНЫЕ
РАЗМЕРЫ НАЛИВНЫХ ГОРЛОВИН ТОПЛИВНЫХ БАКОВ
Earth-moving machinery.
Dimensions of fuel filler opening
ГОСТ 27533-87
(ИСО 3541-85)
Дата введения
1 июля 1989 года
1. Внесен Министерством строительного, дорожного и коммунального машиностроения СССР.
2. Постановлением Государственного комитета СССР по стандартам от 18.12.1987 N 4693 введен в действие государственный стандарт СССР ГОСТ 27533-87, в качестве которого непосредственно применен международный стандарт ИСО 3541-85, с 01.07.1989.
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает типы и размеры наливных горловин и крышек топливных баков для землеройных машин. Основные типы землеройных машин - по ИСО 6165.
Примечание. Форму горловины топливного бака устанавливает изготовитель с учетом соблюдения следующих требований:
а) удобства обслуживания при заправке топливного бака;
б) обеспечения достаточного размера горловины для введения топливно-раздаточного крана;
в) защиты от попадания посторонних материалов в топливный бак;
г) возможности применения фильтра, размер и конструкция которого обеспечивают соответствующий поток топлива при заправке топливного бака;
д) возможности применения штыкового указателя уровня вместо индикатора уровня топлива.
Наименования деталей наливной горловины топливного бака указаны на черт. 1.
Горловина с резьбой
Горловина с байонетным замком
1 - крышка; 2 - прокладка; 3 - наливная горловина
Черт. 1
Примечание. Настоящий чертеж не определяет форму горловины топливного бака.
Типы и номинальные размеры горловин топливных баков приведены в таблице. Тип и размер горловины выбирает изготовитель.
мм
??????????????????????????????????????????????????????????????????
Тип ? Номинальный размер
??????????????????????????????????????????????????????????????????
С резьбой для крепления крышки? - ? 50 ? 75 ? 100
??????????????????????????????????????????????????????????????????
С байонетным замком ? 40 ? 60 ? 80 ? 100
5. РАЗМЕРЫ ГОРЛОВИНЫ С РЕЗЬБОЙ ДЛЯ КРЕПЛЕНИЯ КРЫШКИ
5.1. Наливная горловина
Размеры наливных горловин с резьбой для крепления крышки
мм
??????????????????????????????????????????????????????????????????
Номинальный ? Номинальный ? D ? L ? L
размер ? размер резьбы d ? min ? 1 ? 2
? ? ? min ? min
??????????????????????????????????????????????????????????????????
50 ? М60 x 3 ? 50 ? 30 ? 20
??????????????????????????????????????????????? ?
75 ? М90 x 3 ? 75 ? ?
??????????????????????????????????????????????? ?
100 ? М120 x 3 ? 100 ? ?
Черт. 2
5.2. Крышка
Размеры крышек с резьбой
мм
??????????????????????????????????????????????????????????????????
Номинальный размер ? Номинальный размер резьбы d ? L
? ? max
??????????????????????????????????????????????????????????????????
50 ? М60 x 3 ? 18
??????????????????????????????????????????????????????
75 ? М90 x 3 ?
??????????????????????????????????????????????????????
100 ? М120 x 3 ?
Черт. 3
6. РАЗМЕРЫ ГОРЛОВИНЫ С БАЙОНЕТНЫМ ЗАМКОМ
6.1. Наливная горловина
Размеры горловин с байонетным замком
Размеры, мм
??????????????????????????????????????????????????????????????????
Номинальный ? d ? d ?альфа? a ? b ? c ? e ? m ? r
размер d ? 2 ? 3 ? ? max ? min ? min ? min ? max ? 1
1 ? min ? max ? ? ? ? ? ? ? max
??????????????????????????????????????????????????????????????????
40 ? 49 ? 58 ? 50° ? 4 ? 6 ? 7 ? 10 ? 10 ? 16
??????????????????????????????????????????????????????????????????
60 ? 70 ? 80 ? 40° ? 4 ? 6 ? 10 ? 10 ? 11 ? 16
??????????????????????????????????????????????????????????????????
80 ? 92 ? 105 ? 40° ? 5 ? 8 ? 12 ? 12 ? 17 ? 16
??????????????????????????????????????????????????????????????????
100 ? 113 ? 125 ? 35° ? 5 ? 8 ? 12 ? 12 ? 18 ? 20

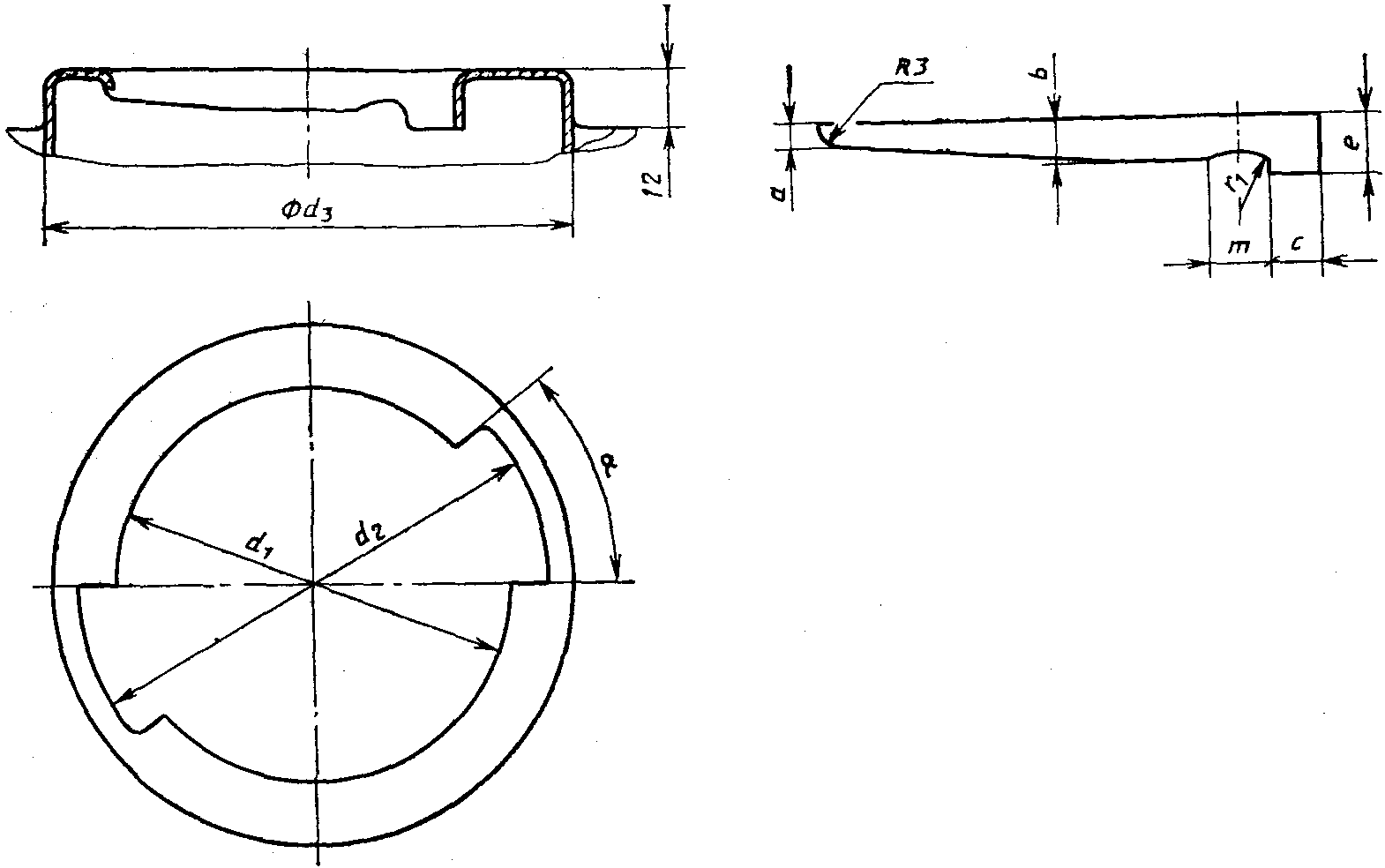

Черт. 4
Размеры крышек с байонетным замком
мм
??????????????????????????????????????????????????????????????????
Номинальный размер ? g ? d ? h ? f ? L ? r
? max ? 4 ? min ? max ? max ? 2
? ? min ? ? ? ? max
??????????????????????????????????????????????????????????????????
40 ? 39 ? 59 ? 6 ? 10 ? 47,5 ? 8
??????????????????????????????????????????????????????????????????
60 ? 59 ? 81 ? 7 ? 10 ? 68,5 ? 11
??????????????????????????????????????????????????????????????????
80 ? 79 ? 106 ? 8 ? 13 ? 90 ? 14
??????????????????????????????????????????????????????????????????
100 ? 99 ? 126 ? 8,5 ? 13 ? 110 ? 14

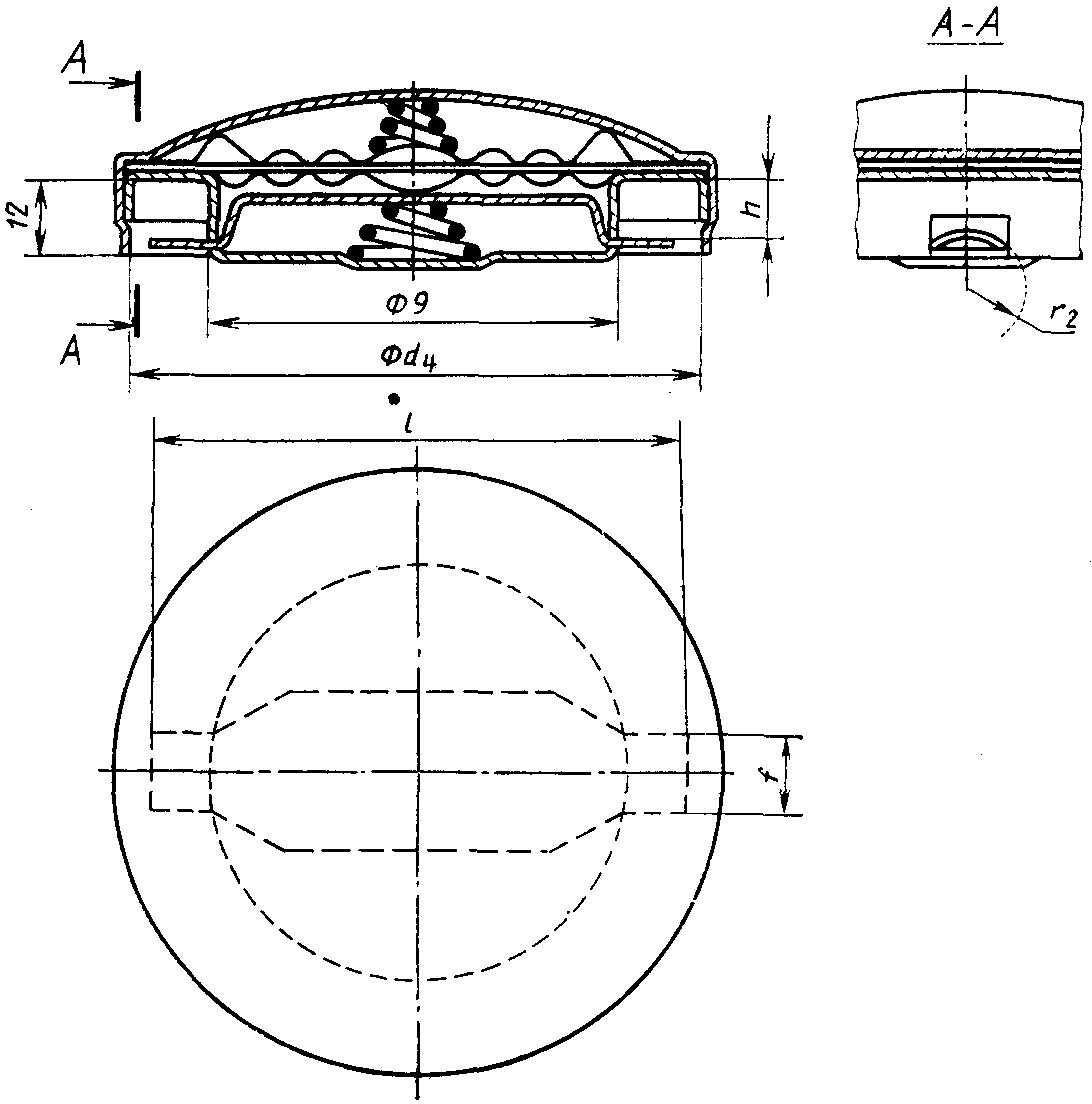

Черт. 5
Примечание. Настоящий чертеж не определяет форму крышки.
Крышку следует постоянно крепить к топливному баку или к машине при помощи цепи, троса и других приспособлений, подходящих к типу машины или типу топлива.
Обязательное
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
??????????????????????????????????????????????????????????????????
Раздел, подраздел, ? Обозначение ?Обозначение отечественного
пункт, в котором ?соответствующего ? нормативно-технического
приведена ссылка ? стандарта ИСО ? документа, на который
? ? дана ссылка
??????????????????????????????????????????????????????????????????
