"ГОСТ 27535-87 (ИСО 7134-85). Государственный стандарт Союза ССР. Машины землеройные. Автогрейдеры. Термины, определения и техническая характеристика для коммерческой документации"
(введен в действие Постановлением Госстандарта СССР от 18.12.1987 N 4696)

1. Внесен Министерством строительного, дорожного и коммунального машиностроения СССР.

2. Постановлением Государственного комитета СССР по стандартам от 18.12.1987 N 4696 введен в действие государственный стандарт СССР ГОСТ 27535-87, в качестве которого непосредственно применен международный стандарт ИСО 7134-85, с 01.01.1989.

3. Введен впервые.

Настоящий стандарт устанавливает термины, определения и содержание технической характеристики для коммерческой документации по автогрейдерам и их рабочему оборудованию.

Настоящий стандарт распространяется на автогрейдеры по п. 4.

Ссылочные документы приведены в обязательном Приложении 1.

4.1. Автогрейдер - самоходная колесная машина с регулируемым отвалом, расположенным между передними и задними колесами, которая режет, перемещает и распределяет материал обычно в целях профилирования (см. ИСО 6165).

4.2. Базовая машина - автогрейдер без рабочего оборудования, соответствующий технической документации изготовителя. Машина должна быть снабжена необходимыми местами крепления для установки дополнительного оборудования по п. 6.

4.3. Рабочее оборудование - комплект составных частей, монтируемых на базовую машину для обеспечения выполнения ее основной функции в соответствии с назначением.

4.4. Дополнительное оборудование - поставляемая по выбору заказчика сборочная единица из составных частей, которая может быть смонтирована на базовой машине для специального применения.

4.5. Составная часть - деталь или сборочная единица из деталей базовой машины, рабочего или дополнительного оборудования.

5.1. Типы автогрейдеров

5.1.1. По числу колес ходовой части

5.1.1.1. Четырехколесные (см. черт. 1)

5.1.1.2. Шестиколесные (см. черт. 2).

5.1.2. По числу двигателей

5.1.2.1. Одномоторные (см. черт. 3).

5.1.2.2. Двухмоторные (см. черт. 4)

5.1.3. По расположению двигателя

5.1.3.1. С передним расположением двигателя (см. черт. 5)

5.1.3.2. С задним расположением двигателя (см. черт. 6)

5.1.4. По системе управления поворотом

5.1.4.1. С передними управляемыми колесами (см. черт. 7)

5.1.4.2. С передними и задними управляемыми колесами (см. черт. 8)

5.1.4.3. С передними управляемыми колесами и поворотной задней тележкой (см. черт. 9)

5.1.4.4. С передними управляемыми колесами и шарнирно-сочлененной рамой (см. черт. 10)

5.1.4.5. С шарнирно-сочлененной рамой, имеющей два вертикальных шарнира (см. черт. 11)

5.1.5. По системе привода хода

5.1.5.1. С двумя ведущими колесами (см. черт. 12)

5.1.5.2. С четырьмя ведущими колесами (см. черт. 13)

5.1.5.3. С шестью ведущими колесами (см. черт. 14)

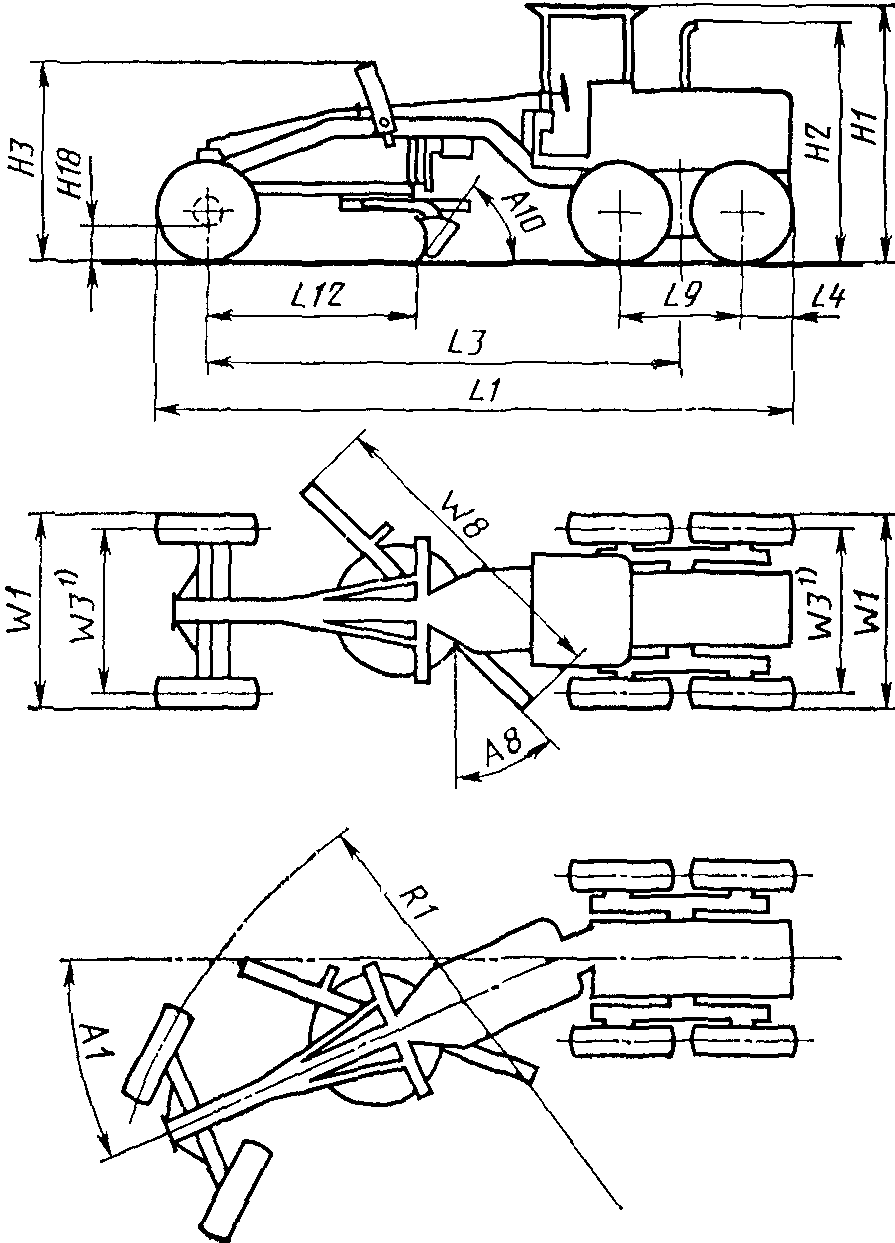

5.2. Размерные характеристики (см. черт. 15)

--------------------------------

<1> Колея W3 может быть разной для передних и задних колес.

Определения размерных характеристик - по ИСО 6746/1.

Определения размерных характеристик, относящихся только к автогрейдерам, а также определения H18, H19, W9, W14, W15, A9, A11, A12 приведены в Приложении A.

5.3. Масса

5.3.1. Эксплуатационная масса - масса базовой машины с рабочим оборудованием, указанным изготовителем, с полностью заправленными топливным баком, гидросистемой, системами смазывания и охлаждения и с учетом массы оператора (75 кг).

5.3.2. Отгрузочная масса - масса базовой машины без оператора, с полностью заправленными гидросистемой, системами смазывания и охлаждения, с 10%-й заправкой топливного бака и либо с рабочим оборудованием, кабиной, навесом, устройствами ROPS (устройство защиты при опрокидывании) или FOPS (устройство защиты от падающих предметов), либо без них по указанию изготовителя.

5.3.3. Масса кабины, навеса, устройств ROPS или FOPS - масса кабины, навеса, устройств ROPS или FOPS со всеми их составными частями и элементами крепления к базовой машине.

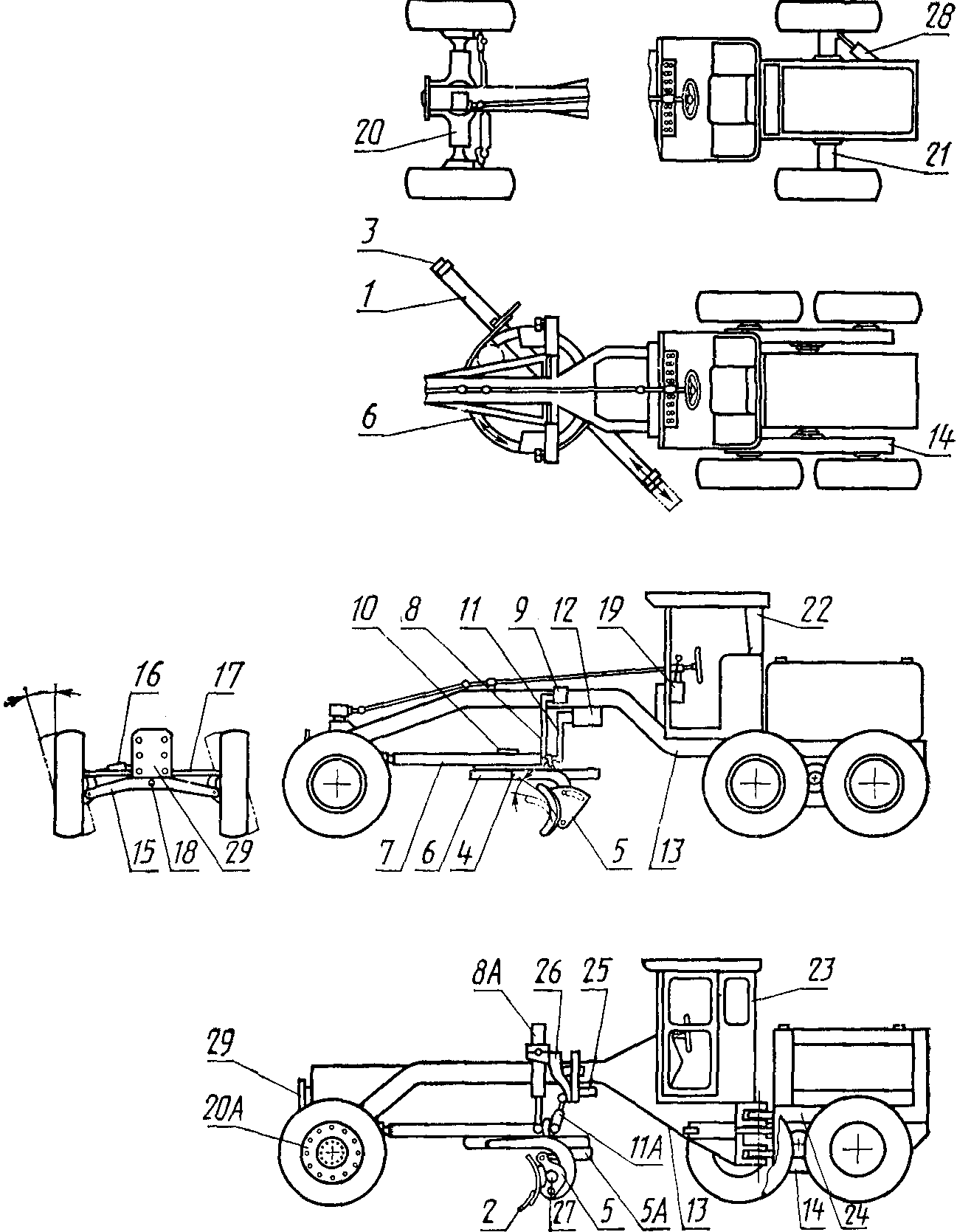

5.4. Наименования составных частей (см. номера позиций на черт. 15а):

1 - отвал; 2 - нижний нож; 3 - боковой нож; 4 - кронштейн крепления отвала; 5 - кронштейн механизма установки угла резания; 5А - гидроцилиндр установки угла резания; 6 - поворотный круг; 7 - тяговая рама; 8 - тяга механизма подъема отвала; 8А - гидроцилиндр подъема отвала; 9 - механизм подъема отвала; 10 - реверсивный привод поворотного круга; 11 - тяга механизма выноса тяговой рамы с отвалом; 11А - гидроцилиндр выноса тяговой рамы с отвалом; 12 - механизм выноса тяговой рамы с отвалом; 13 - основная рама; 14 - балансирная тележка с приводом ведущих колес; 15 - передний мост; 16 - гидроцилиндр наклона передних колес; 17 - поперечная тяга наклона колес; 18 - балансирный шкворень переднего моста; 19 - коробка механизма сервоуправления; 20 - ведущий передний мост (механический); 20А - объемный гидропривод передних колес; 21 - ведущий задний мост; 22 - навес с устройством ROPS; 23 - кабина с устройством ROPS; 24 - подмоторная рама; 25 - блокировка рычага подъема; 26 - рычаг подъема; 27 - гидроцилиндр выдвижения отвала; 28 - гидроцилиндр поворота задних управляемых колес; 29 - плита для крепления дополнительного оборудования.

6.1. Определения

6.1.1. Кирковщик - механизм с зубьями для внедрения и рыхления на небольшую глубину таких материалов, как грунт, асфальтовые, гравийные и подобные дорожные покрытия. Кирковщик может быть установлен впереди передних колес автогрейдера или между передними и задними колесами (см. черт. 16).

6.1.2. Рыхлитель - дополнительное оборудование, состоящее из рамы, соединенной посредством кронштейнов крепления с задней частью базовой машины, и снабженное одним или несколькими зубьями (см. черт. 17).

6.1.3. Плужный снегоочиститель - конструкция, размещенная впереди передних колес и предназначенная для сдвигания снега в поперечном направлении за счет вспахивающего действия отвала. Плуг может быть одноотвальным и двухотвальным (см. черт. 18).

6.1.4. Передний отвал - отвал, обычно имеющий криволинейную поверхность, размещенный впереди передних колес и предназначенный для сгребания и толкания материала, обычно в направлении вперед (см. черт. 19).

6.2. Размерные характеристики

6.2.1. Определения размерных характеристик - по ИСО 6746/2.

6.2.2. Определения размерных характеристик, относящихся только к дополнительному оборудованию автогрейдеров, приведены в Приложении B.

6.3. Наименование составных частей (см. номера позиций на черт. 20 - 22).

6.3.1. Кирковщик

6.3.2. Рыхлитель

Наименование составных частей рыхлителя - по ИСО 6747.

6.3.3. Плужный снегоочиститель

6.3.4. Передний отвал

7.1. Мощность нетто двигателя - по ИСО 1585.

7.2. Максимальные скорости движения - максимальные скорости, которые можно получить на твердой горизонтальной поверхности при движении машины на каждой из передач переднего и заднего хода (см. ИСО 6014).

7.3. Управляемость

7.3.1. Радиус поворота - по ГОСТ 27257-87.

7.4. Эффективность торможения - по ИСО 3450.

8.1. Двигатель (привести характеристики):

Изготовитель и модель

С воспламенением от сжатия или с искровым зажиганием

Тактность (двух- или четырехтактный)

С естественным всасыванием, механическим наддувом или газотурбонаддувом

Число цилиндров

Диаметр цилиндра

Ход поршня

Рабочий объем цилиндров

Система охлаждения (воздушное или водяное)

Вид топлива

Мощность-нетто на маховике .... при .... об/мин

Максимальный крутящий момент .... при .... об/мин

Тип стартера

Напряжение в системе электрооборудования .... В

8.2. Трансмиссия (указать тип)

Примеры:

С ручным переключением, со сцеплением на маховике

С сервопереключением, с гидротрансформатором или без него

Объемная гидропередача

Электрическая трансмиссия

Число скоростей переднего и заднего хода

Скорости движения передним и задним ходом

8.3. Мосты

8.3.1. Передний мост (указать тип)

Примеры:

Ведущий, с двухступенчатой механической передачей

Ведущий, с объемным гидроприводом колес

Неведущий

С наклоном колес

8.3.2. Задний мост (указать тип)

Примеры:

Двухколесный

Двухколесный с планетарными ступичными редукторами

Четырехколесная балансирная тележка (указать тип и передаточное число)

8.4. Рулевое управление (указать тип) - по ГОСТ 27254-87

Примеры:

С шарнирно-сочлененной рамой

С передними управляемыми колесами

Ручное

С силовым приводом

8.4.1. Эффективность:

Радиус поворота без наклона колес

Радиус поворота при максимальном угле складывания шарнирно-сочлененной рамы и максимальном наклоне колес

8.5. Тормоза

8.5.1. Рабочие тормоза

Примеры:

Тип (барабанные, дисковые, мокрые или сухие)

Система привода (механическая, пневматическая, гидравлическая, электрическая, комбинированная и т.д.)

8.5.2. Стояночный тормоз (указать тип)

8.5.3. Резервный тормоз (указать тип)

8.5.4. Эффективность торможения (указать) - по ИСО 3450

8.6. Шины:

Тип и размер

Норма слойности

Размер обода

8.7. Гидросистема

8.7.1. Рабочие насосы:

Тип

Подача насоса .... при давлении ...., при номинальной частоте вращения двигателя .... об/мин

Давление открывания главного предохранительного клапана

8.8. Заправочные емкости систем машины:

Топливный бак

Картер двигателя

Система охлаждения

Трансмиссия

Дифференциал

Балансирная тележка

Гидросистема

8.9. Эксплуатационная масса

8.10. Отгрузочная масса

8.11. Габаритные размеры автогрейдера (привести схемы).
