Введен в действие

Постановлением Госстандарта СССР

от 25 мая 1988 г. N 1456

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МАШИНЫ ЗЕМЛЕРОЙНЫЕ

ИНСТРУМЕНТ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ.

ЧАСТЬ 2. РЕМОНТНЫЙ ИНСТРУМЕНТ.

МЕХАНИЧЕСКИЕ СЪЕМНИКИ

Earth-moving machinery. Service tools.

Part 2. Common repair tools.

Mechanical pullers and pushers

ГОСТ 27718-88

(ИСО 4510/2-86)

Группа Г45

ОКП 48 1000

Дата введения

1 января 1989 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Внесен Министерством строительного, дорожного и коммунального машиностроения СССР.

2. Постановлением Государственного комитета СССР по стандартам от 25.05.1988 N 1456 введен в действие государственный стандарт СССР ГОСТ 27718-88, в качестве которого применен международный стандарт ИСО 4510/2-86, с 01.01.1989.

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает в качестве руководства при проектировании машин типы, общие требования и основные номинальные размеры механических съемников, приспособлений и переходников, используемых при выполнении ремонтных работ.

Стандарт распространяется на механические съемники, приспособления и переходники, применяемые для демонтажа шестерен и подшипников землеройных машин по ИСО 6165.

Изготовители машин должны выбирать соответствующие конструкциям машин размеры, указанные на черт. 5 - 8, а также указывать в соответствующих руководствах по ИСО 6750 инструменты, которые следует использовать при выполнении ремонтных работ.

2. ССЫЛКИ

Ссылочные документы приведены в Приложении.

Применение на добровольной основе раздела 3 обеспечивает соблюдение требований технического регламента "О безопасности машин и оборудования", утв. Постановлением Правительства Российской Федерации от 15.09.2009 N 753 (Приказ Росстандарта от 20.08.2010 N 3108).

3. ТИПЫ СЪЕМНИКОВ, ПРИСПОСОБЛЕНИЙ И ПЕРЕХОДНИКОВ

3.1. Съемники для шестерен и подшипников механические с наружным захватом (черт. 1).

1 - нажимной винт; 2 - захват; 3 - двухзахватная поперечина

съемника; 4 - трехзахватная поперечина съемника;

5 - универсальная поперечина съемника;

6 - односторонний захват; 7 - двусторонний захват

Черт. 1

3.2. Съемники для шестерен и подшипников механические с резьбовым присоединением (черт. 2).

1 - нажимной винт; 2 - переходник

Черт. 2

3.3. Приспособления механические для демонтажа шестерен и подшипников (черт. 3а и 3б).

Для внутреннего захвата

Для наружного захвата

1 - захват; 2 - дуговая кромка

Черт. 3

3.4. Переходник под съемник механический с наружной и внутренней резьбами (см. черт. 4 и 2).

1 - наружная резьба

Черт. 4

4. ОБЩИЕ ТРЕБОВАНИЯ

4.1. Конструкцией съемников и (или) приспособлений должно быть обеспечено свободное движение при минимальном зазоре между деталями.

4.2. Головки нажимного винта и (или) гайки, затягиваемые при выполнении ремонтной операции, должны иметь квадратную или шестигранную форму и размер, соответствующий стандартному ключу по ИСО 4510/1.

4.3. Конец нажимного винта должен быть заострен под углом 60° для приложения нагрузки в центре вала.

4.4. Концы захватов должны быть сконструированы так, чтобы предотвратить их соскальзывание при демонтаже шестерни или подшипника.

4.5. Съемные приспособления с наружным и внутренним захватами должны быть удобными для возможного использования со съемниками.

4.6. Переходники должны быть сконструированы для использования со съемниками с резьбовым присоединением.

5. РАЗМЕРЫ

Приводимые черт. 5, 6 и 7 иллюстрируют типы съемников и приспособлений и не определяют их конструкцию (форму, конфигурацию и т.д.).

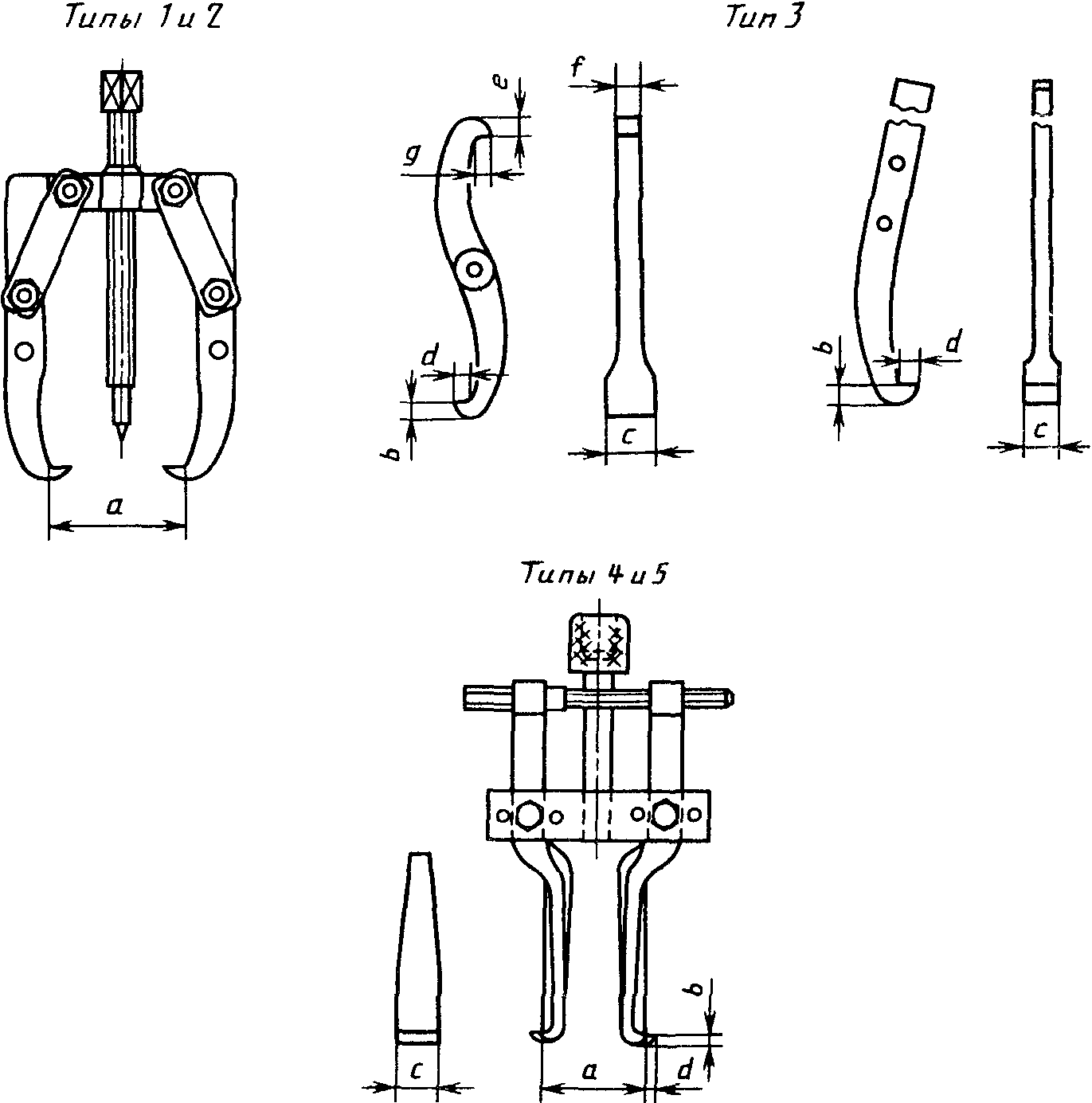

5.1. Съемники с захватами (черт. 5)

Размеры, мм

??????????????????????????????????????????????????????????????????

Типы ? a ? b ? c ? d ? e ? f ? g

??????????????????????????????????????????????????????????????????

1 ? 80 max ? 6,5 ? 17,5 ? 6,0 ? 9,5 ? 9,0 ? 6,5

??????????????????????????????????????????????????????????????????

2 ? 125 max ? 9,5 ? 24,0 ? 8,0 ? 7,5 ? 26,0 ? 11,5

??????????????????????????????????????????????????????????????????

3 ? 280 max ? 14,5 ? 26,0 ? 14,5 ? - ? - ? -

??????????????????????????????????????????????????????????????????

4 ? От 40 до 150 ? 3,5 ? 29,0 ? 6,5 ? - ? - ? -

??????????????????????????????????????????????????????????????????

5 ? От 75 до 225 ? 6,5 ? 51,0 ? 6,5 ? - ? - ? -

Черт. 5

5.2. Съемники с резьбовым приспособлением (черт. 6)

Размеры, мм

??????????????????????????????????????????????????????????????????

Типы ? a

??????????????????????????????????????????????????????????????????

1 ? От 90 до 300

2 ? От 180 до 420

Черт. 6

5.3. Дуговая кромка приспособления к съемнику (черт. 7)

Размеры, мм

??????????????????????????????????????????????????????????????????

Типы ? a ? b ? c ? d

??????????????????????????????????????????????????????????????????

1 ? От 5 до 50 ? 2,0 ? 3,0 ? 4,5

??????????????????????????????????????????????????????????????????

2 ? От 10 до 110 ? 5,0 ? 9,0 ? 7,5

??????????????????????????????????????????????????????????????????

3 ? От 15 до 135 ? 6,5 ? 13,0 ? 11,0

??????????????????????????????????????????????????????????????????

4 ? От 15 до 205 ? 7,5 ? 18,5 ? 12,0

??????????????????????????????????????????????????????????????????

5 ? От 20 до 340 ? 9,5 ? 20,0 ? 23,0

Черт. 7

5.4. Наружная резьба переходника к съемнику (черт. 8)

1 - резьба a

Размеры, мм

??????????????????????????????????????????????????????????????????

Типы ? a

??????????????????????????????????????????????????????????????????

1 ? М12 x 1,5

??????????????????????????????????????????????????????????????????

2 ? М12 x 1,75

??????????????????????????????????????????????????????????????????

3 ? М14 x 1,5

??????????????????????????????????????????????????????????????????

4 ? М14 x 2,0

??????????????????????????????????????????????????????????????????

5 ? М16 x 1,5

??????????????????????????????????????????????????????????????????

6 ? М16 x 2,0

??????????????????????????????????????????????????????????????????

7 ? М18 x 2,5

??????????????????????????????????????????????????????????????????

8 ? М20 x 2,5

Черт. 8

Приложение А

ПРИМЕРЫ ПРИМЕНЕНИЯ МЕХАНИЧЕСКИХ СЪЕМНИКОВ

И ПРИСПОСОБЛЕНИЙ К НИМ

А.1. Съемник (черт. 9)

1 - нажимной винт; 2 - шестерня

Черт. 9

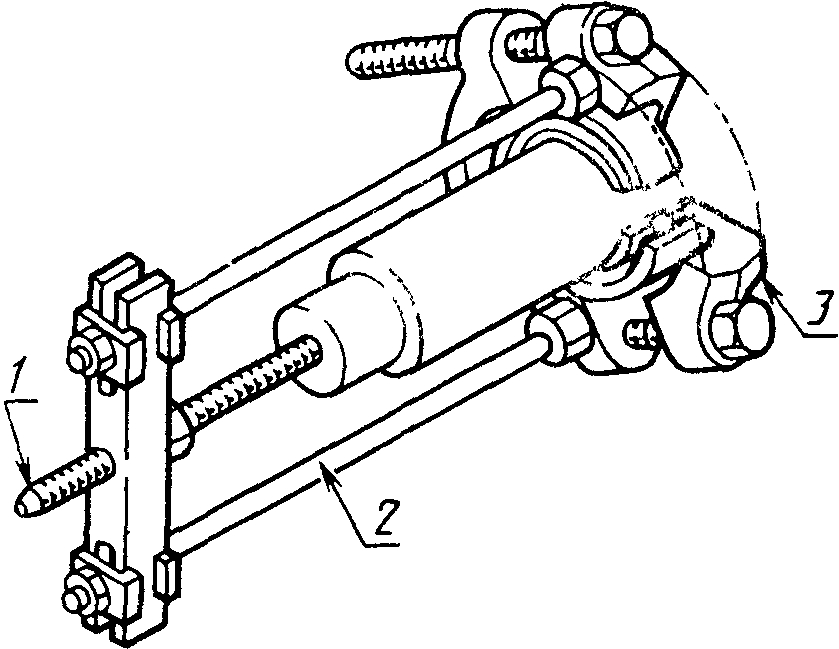

А.2. Съемник с резьбовым присоединением (черт. 10)

1 - нажимной винт; 2 - переходник; 3 - съемник

Черт. 10

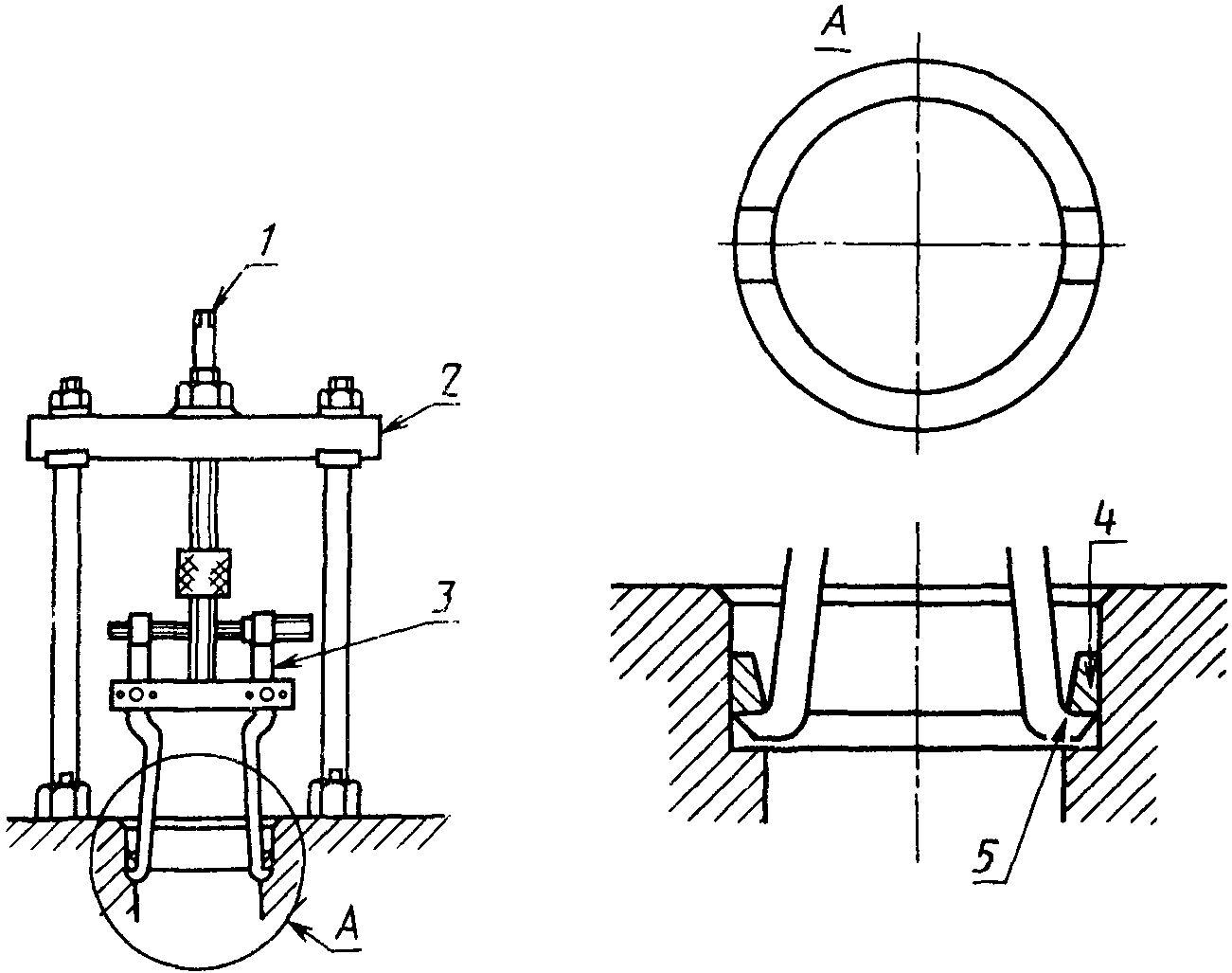

А.3. Съемник с приспособлением для внутреннего захвата (черт. 11)

1 - нажимной винт; 2 - съемник; 3 - приспособление

для внутреннего захвата; 4 - наружное кольцо подшипника;

5 - захват

Черт. 11

А.4. Съемник с приспособлением для наружного захвата (черт. 12)

1 - нажимной винт; 2 - съемник;

3 - приспособление для наружного захвата

Черт. 12

А.5. Съемное приспособление для внутреннего захвата с нажимным винтом (черт. 13)

1 - нажимной винт; 2 - съемное приспособление

для внутреннего захвата; 3 - наружное кольцо подшипника

Черт. 13

Приложение

Обязательное

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

??????????????????????????????????????????????????????????????????

Раздел, подраздел, ? Обозначение ?Обозначение отечественного

пункт, в котором ? соответствующего ? нормативно-технического

приведена ссылка ? стандарта ? документа, на который

? ? дана ссылка

??????????????????????????????????????????????????????????????????

4.2 ? ИСО 4510/1 ? -

1 ? ИСО 6165 ? -

1 ? ИСО 6750 ? -
