09 5040, 09 5100
Срок действия
с 1 января 1974 года
до 1 января 1999 года
1. Разработан Украинским научно-исследовательским институтом металлов, Челябинским филиалом НАТИ.
Разработчики: И.С. Тришевский, доктор техн. наук, И.С. Гринь, канд. техн. наук, Г.В. Коротков, А.П. Сташкевич, канд. техн. наук, В.М. Семкин, А.Д. Швидская.
2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 05.02.1973 N 262.
3. Взамен ГОСТ 5422-50.
4. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана? Номер пункта, подпункта
ссылка ?
??????????????????????????????????????????????????????????????????
ИС NORMPROD: примечание.
Взамен ГОСТ 7502-89 Постановлением Госстандарта РФ от
27.07.1999 N 220-ст с 1 июля 2000 года введен в действие
ГОСТ 7502-89 ?4.11
ИС NORMPROD: примечание.
Взамен ГОСТ 7564-73 Постановлением Госстандарта РФ от
13.04.1998 N 118 с 1 июля 1999 года введен в действие
ГОСТ 7564-73 ?4.2
ИС NORMPROD: примечание.
Взамен ГОСТ 7566-81 Постановлением Госстандарта РФ от
21.05.1997 N 185 с 1 января 1998 года введен в действие
5. Срок действия продлен до 01.01.99 Постановлением Госстандарта СССР от 30.03.88 N 925.
6. Переиздание (январь 1993 г.) с Изменениями N 1, 2, утвержденными в июле 1975 г., марте 1988 г. (ИУС 7-75, 7-88).
Настоящий стандарт распространяется на горячекатаные профили, предназначенные для тракторов.
1.1. Устанавливаются следующие номера и наименования профилей:
1 - профиль для башмака гусениц (черт. 1);
2 - профиль для башмака гусениц (черт. 2);
3 - профиль для башмака гусениц (черт. 3);
4 - профиль для башмака гусениц (черт. 4);
5 - швеллер 24Т (черт. 5);
6 - швеллер 18Т (черт. 6);
7 - уголок неравнополочный (черт. 7);
8 - профиль для опоры (черт. 8).
1.2. Размеры профилей, предельные отклонения размеров, площадь поперечного сечения, масса 1 м и справочные величины должны соответствовать указанным на черт. 1 - 8 и в табл. 1 - 3.

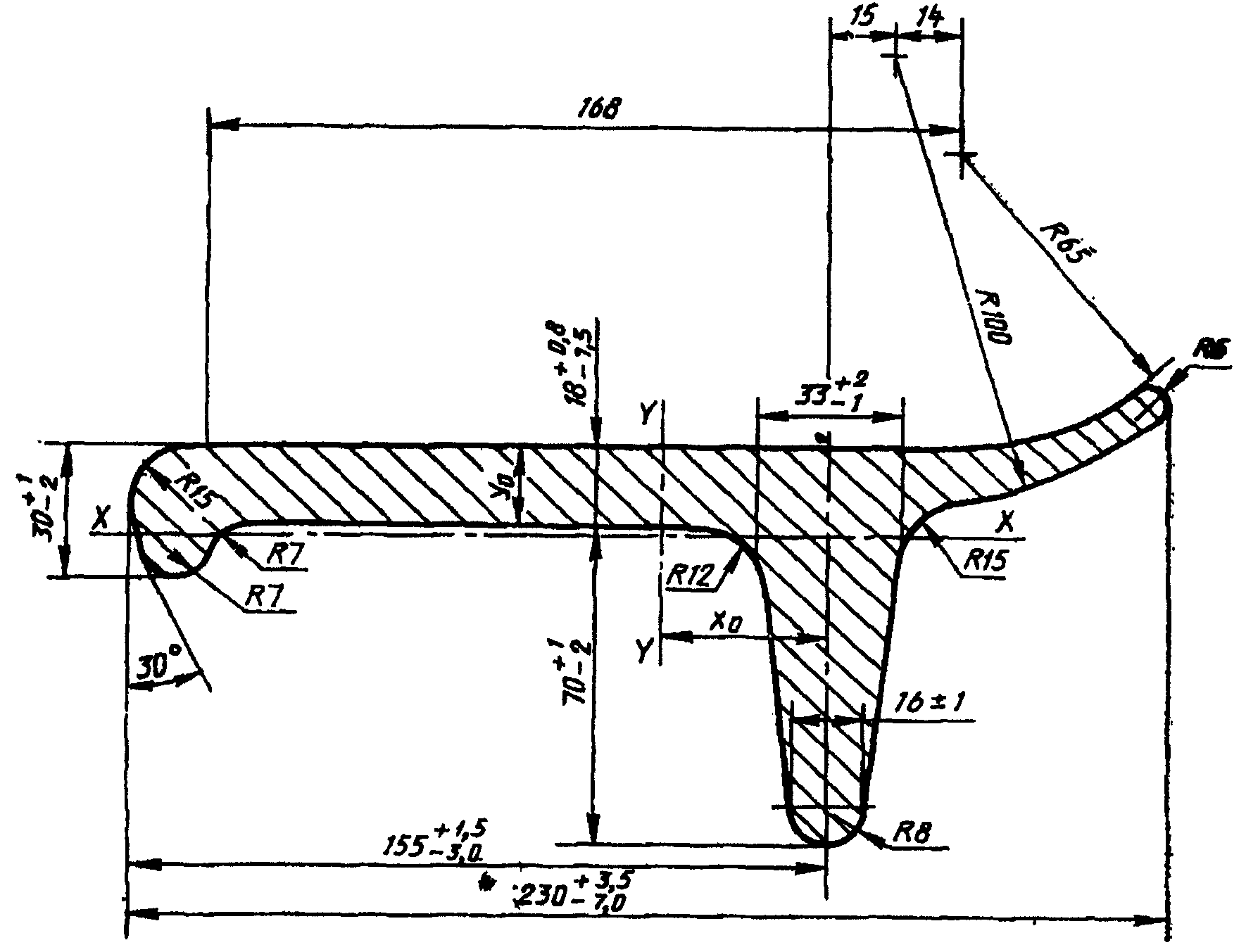

Профиль N 1

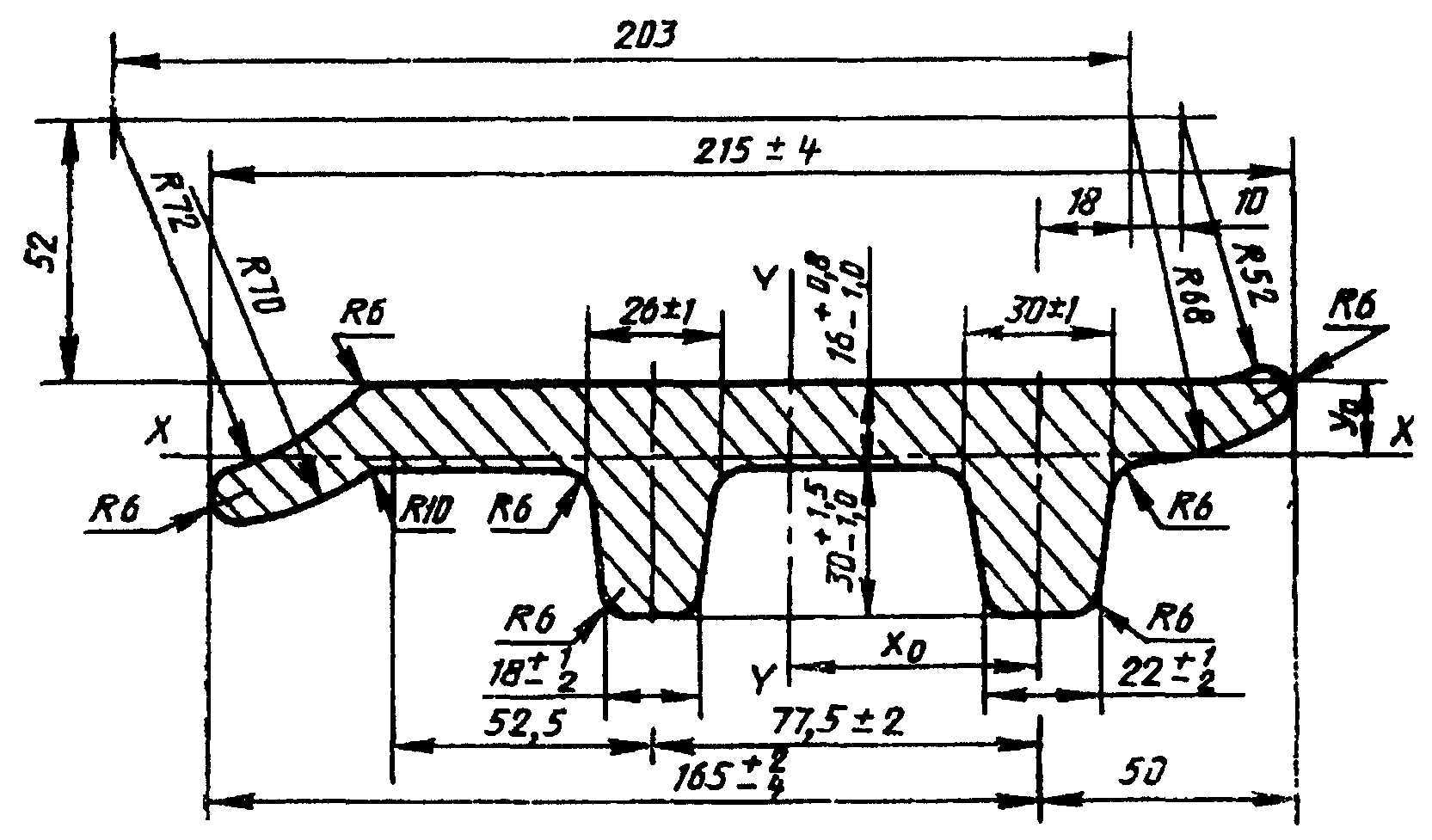

![]() Профиль N 2

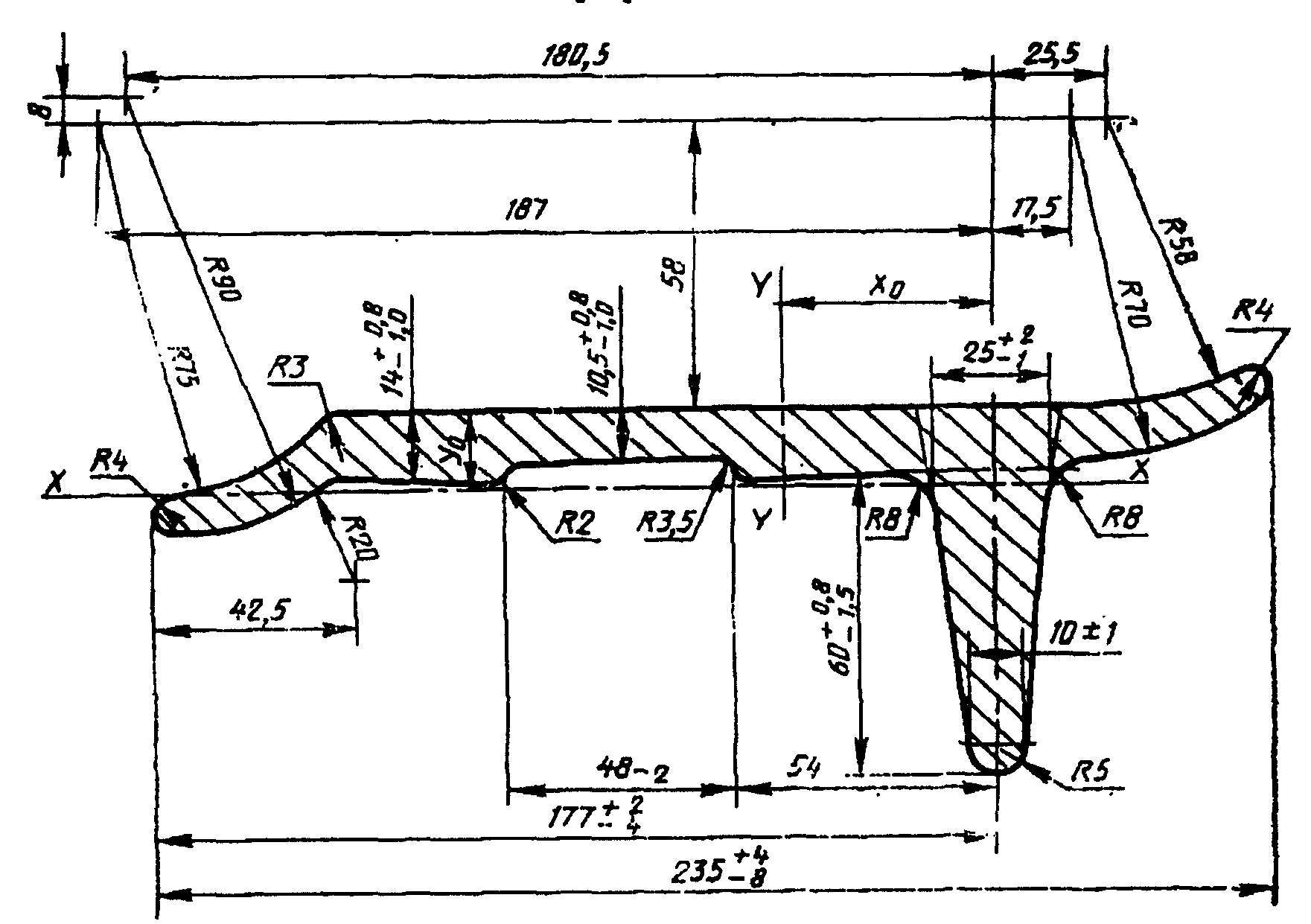

![]() Профиль N 3

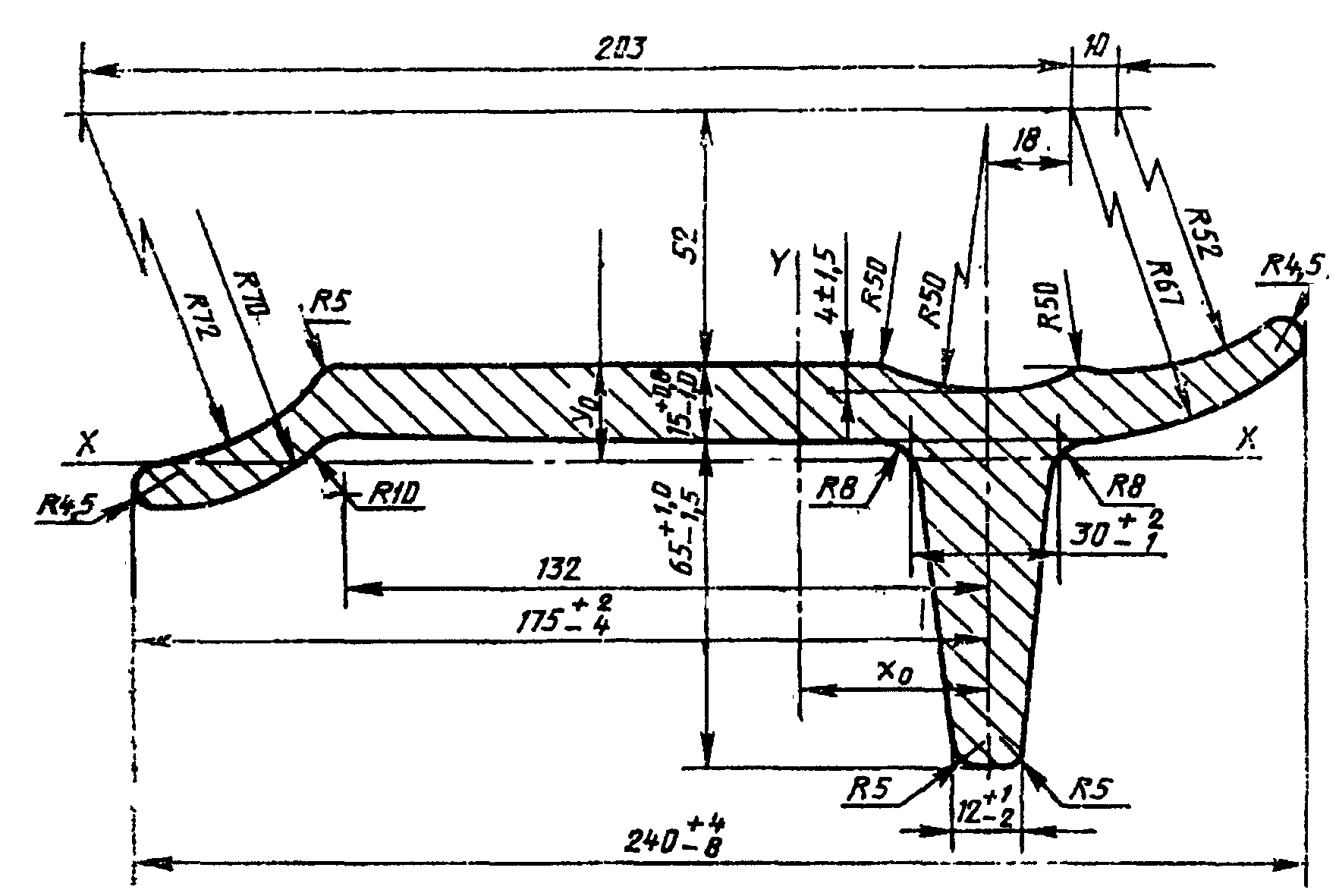

![]() Профиль N 4
![]() ??????????????????????????????????????????????????????????????????
Номер ?Площадь ?Масса,? Справочные величины для осей
профиля?попереч- ?1 м, ??????????????????????????????????????????
?ного се- ?кг ? x - x ? y - y ?x , ?y ,
?чения, ? ? ? ? 1 ? 0
?см2 ? ?????????????????????????????????см ?см
? ? ?I , см4?W , см3?I , см4?W , см3? ?
? ? ? x ? x ? y ? y ? ?
??????????????????????????????????????????????????????????????????
1 ?45,73 ?35,90 ?160,90 ?25,86 ?1637,64?119,77 ?3,89?1,80
2 ?47,33 ?37,16 ?64,90 ?21,06 ?1443,45?125,95 ?5,04?1,52
3 ?38,31 ?30,08 ?109,31 ?18,69 ?1439,35?110,42 ?4,34?1,55
4 ?55,59 ?43,64 ?250,30 ?36,67 ?1947,36?163,24 ?3,67?1,97
Профиль N 5

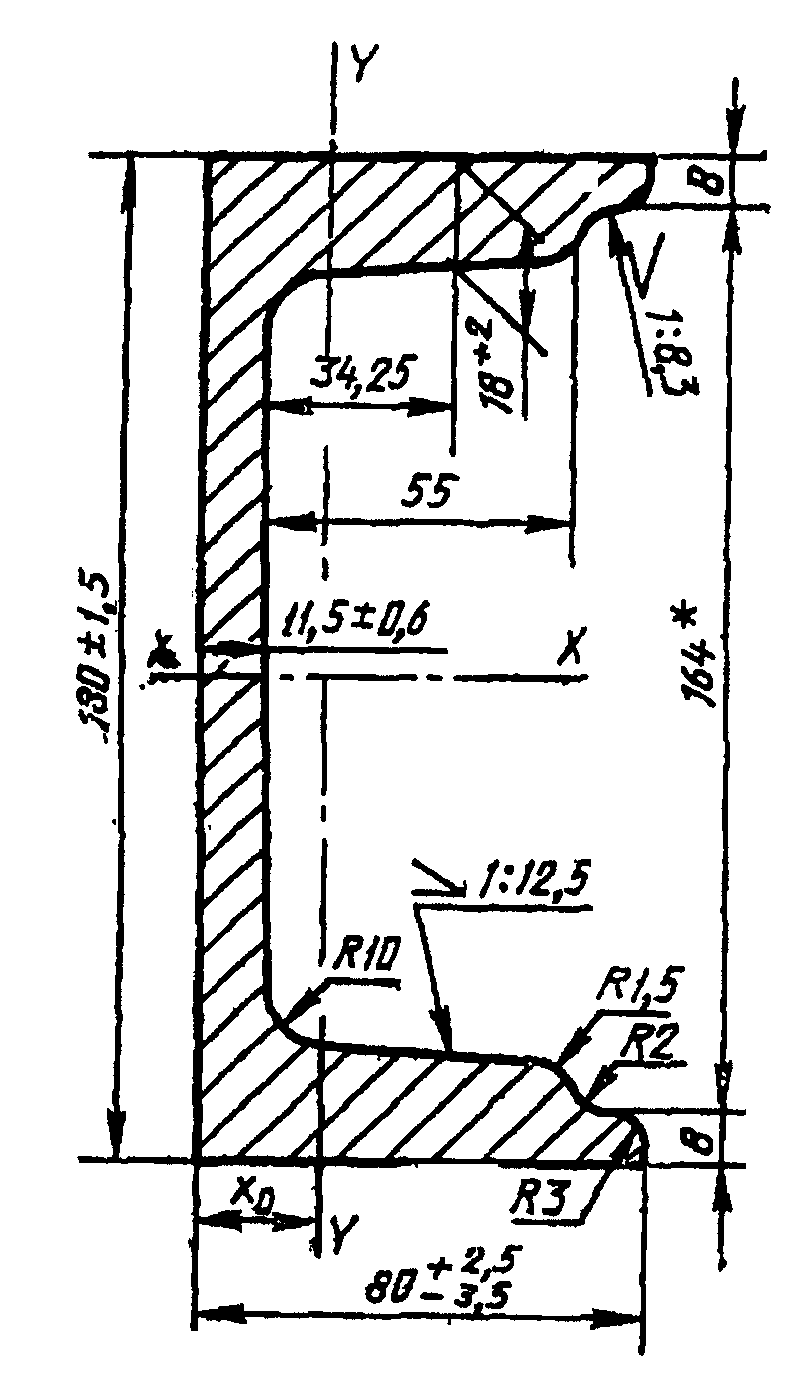

![]() Профиль N 6
![]() -----------------------------------
<*> Размер для справок.
??????????????????????????????????????????????????????????????????????????????????????
Номер ?Условное ?Площадь ?Масса,? Справочные величины для осей
профиля?обозначе-?сечения,?1 м, ?????????????????????????????????????????????????????
?ние про- ?см2 ?кг ? x - x ? y - y
?филя ? ? ?????????????????????????????????????????????????????
? ? ? ?I , см4?W , см3?i , см?I , см4?W , см3?i , см?x , см
? ? ? ? x ? x ? x ? y ? y ? y ? 0
??????????????????????????????????????????????????????????????????????????????????????
5 ?24Т ?44,46 ?34,9 ?3841,35?320,11 ?9,29 ?268,89 ?43,70 ?2,46 ?2,35
6 ?18Т ?43,52 ?34,16 ?2065,30?229,48 ?6,89 ?214,85 ?38,48 ?2,22 ?2,42
Профиль N 7
![]() ??????????????????????????????????????????????????????????????????
Номер ?Площадь ?Масса,? Справочные величины для осей
профиля?сечения,?1 м, ???????????????????????????????????????????
?см2 ?кг ? x - x ? y - y ?x , ?y ,
? ? ?????????????????????????????????? 0 ? 0
? ? ?I , см4?W , см3 ?I , см4?W , см3?см ?см
? ? ? x ? x ? y ? y ? ?
??????????????????????????????????????????????????????????????????
7 ?13,67 ?10,73 ?72,61 ?15,04 ?25,30 ?7,10 ?1,44?2,67
Профиль N 8
![]() Обозначения:
I - момент инерции;
W - момент сопротивления;
i - радиус инерции;
Примечания к табл. 1 - 3 и черт. 1 - 8. 1. Площадь поперечного сечения и масса 1 м профиля вычислены по номинальным размерам, при этом плотность стали принята равной 7,85 г/см3.
2. (Исключен, Изм. N 2).
(Измененная редакция, Изм. N 1, 2).
1.3. Размеры профилей, на которые не установлены предельные отклонения, а также толщина полок профилей N 5 и 6, обеспечиваются калибрами валков и на готовых профилях не проверяются.
1.4. Для профилей N 1, 3 и 4 неперпендикулярность оси почвозацепа относительно основания профиля не должна превышать 2% высоты почвозацепа, обеспечивается расточкой валков и на готовом профиле не измеряется.
1.3, 1.4. (Измененная редакция, Изм. N 2).
1.5. Уклон наружной грани каждой полки профилей N 5, 6 относительно наружной поверхности стенки не должен превышать 0,015 ширины полки.
1.6. Кривизна стенки по высоте сечения не должна превышать 1,5 мм - для профиля N 5; 1,8 мм - для профиля N 6.
1.7. Притупление наружных углов профилей N 5, 7 и 8 (в том числе и угла при вершине профиля N 7) не должно превышать 3 мм; профиля N 6 - 5 мм по ширине полки и 2 мм по толщине.
(Измененная редакция, Изм. N 2).
1.8. (Исключен, Изм. N 2).
1.9. Отклонение от прямого угла при вершине профиля N 7 не должно превышать 35'.
(Измененная редакция, Изм. N 2).
1.10. Для профиля N 8 площадь поперечного сечения должна быть 7,88 см2, масса 1 м - 6,15 кг.
(Измененная редакция, Изм. N 2).
1.11. Неперпендикулярность поверхности А и Б в профиле N 8 не должна превышать 0,5 мм на высоте 34 мм.
Примеры условных обозначений
Профиль N 1 для башмака гусениц из стали марки 40 Г по ГОСТ 4543-71:
Профиль 1 ГОСТ 5422-73
----------------------
40 Г ГОСТ 4543-71
То же, N 6 (швеллер 18Т) из стали марки Ст3пс:
Профиль 6 ГОСТ 5422-73
----------------------
Ст3пс ГОСТ 380-71
То же, N 7 (уголок неравнополочный) размером 75 х 50 х 12, из стали марки Ст3пс по ГОСТ 380-71:
Профиль 7 ГОСТ 5422-73
----------------------
Ст3пс ГОСТ 380-71
То же, N 8 для опоры из стали марки Ст3сп:
Профиль 8 ГОСТ 5422-73
----------------------
Ст3сп ГОСТ 380-71
1.12. Предельные отклонения по массе профиля N 5 не должны превышать плюс 3% минус 5% от номинального значения, приведенного в табл. 2.
(Введен дополнительно, Изм. N 2).
2.1а. Профили изготовляются в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
(Введен дополнительно, Изм. N 2).
2.1. Профили N 1 - 3 должны изготовляться из стали марки 40ГР по ГОСТ 4543-71 с массовой долей бора в готовом прокате не более 0,0015%; профиль N 4 - из стали марок 45 - 50 по ГОСТ 1050-88, профили N 5 - 8 по ГОСТ 380-88. Марка, группа и категория стали указываются в заказе.
Допускается по согласованию изготовителя с потребителем изготовление профилей N 1 - 3 из других марок сталей с механическими свойствами не ниже свойств стали марки 40ГР.
(Измененная редакция, Изм. N 2).
2.2. Механические свойства стали для профилей N 1 - 3 должны соответствовать требованиям ГОСТ 4543-71; для профилей N 5 - 8 - ГОСТ 380-88; для профиля N 4 - ГОСТ 1050-88.
2.3. Профили изготавливают длиной от 4 до 12 м.
2.4. В зависимости от назначения профили изготовляются:
мерной длины;
кратной мерной длины;
немерной длины.
(Измененная редакция, Изм. N 2).
2.5. (Исключен, Изм. N 2).
2.6. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:
+40 мм - для профилей N 5 и 6 длиной до 6 м;
+50 мм - для профиля N 7 длиной до 6 м;
+60 мм - для профилей N 1 - 4 и 8 длиной до 6 м;
+70 мм - для профилей N 1 - 6 и 8 длиной свыше 6 м.
По требованию потребителя предельные отклонения по длине мерной и кратной мерной длины не должны превышать:
+40 мм - длиной до 7 м;
+5 мм на каждый метр - длиной св. 7 м.
(Измененная редакция, Изм. N 2).
2.7. Кривизна профилей не должна превышать:
0,20% длины - для профиля N 5;
0,25% длины - для профилей N 1 - 4;
0,30% длины - для профиля N 6;
0,40% длины - для профилей N 7 и 8.
2.8. Торцы профиля должны быть прямыми и ровно обрезанными. Допускается косина реза для профилей N 1 - 4 и 7 не более 5% ширины профиля.
2.9. Качество поверхности проката должно соответствовать ГОСТ 535-88, подгруппа 1.
(Измененная редакция, Изм. N 2).
2.10. На профиле N 4 по всей длине полосы допускается ус высотой 1,5 мм в месте сопряжения радиусов R15 и R7.
(Измененная редакция, Изм. N 1, 2).
3.1. Профили принимают партиями. Партия должна состоять из профилей одного размера и одной плавки. Каждую партию сопровождают документом о качестве по ГОСТ 7566-81.
По согласованию изготовителя с потребителем допускается составлять партии из профилей разных плавок одного типоразмера.
3.2. Для проверки качества профилей от партии отбирают:
для химического анализа - одну пробу;
для испытания на растяжение - один пруток;
для определения ударной вязкости - два прутка;
для определения величины зерна - один пруток;
для контроля качества поверхности и размеров - 5% массы партии.
3.3. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей по нему проводят повторные испытания по ГОСТ 7566-81.
Результаты повторных испытаний распространяют на всю партию.
3.1 - 3.3. (Измененная редакция, Изм. N 2).
4.1а. Размеры профилей проверяют измерительным инструментом соответствующей точности.
4.1б. Качество поверхности проверяют без применения увеличительных приборов.
4.1в. От каждого отобранного прутка отрезают:
для испытания на растяжение и определение величины зерна - по одному образцу;
для определения ударной вязкости - по два образца.
4.1а - 4.1в. (Введены дополнительно, Изм. N 2).
4.1. По требованию потребителя для профилей N 1 - 4 проводится испытание на ударную вязкость.
(Измененная редакция, Изм. N 2).
4.3 Отбор проб для контроля химического состава стали - по ГОСТ 7565-81.
4.4. Определение ударной вязкости - по ГОСТ 9454-78.
4.5. Испытание на растяжение - по ГОСТ 1497-84.
4.6. По соглашению сторон для профилей N 1 - 4 определяется величина зерна, которая не должна превышать 4-го балла по ГОСТ 5639-82.
4.7. Контроль размеров поперечного сечения профилей и кривизны производят на расстоянии не менее 500 мм от торцов.
(Измененная редакция, Изм. N 2).
4.8. (Исключен, Изм. N 2).
4.9. Толщину стенки профилей N 5 и 6 измеряют у торцов штанг, высоту - в плоскости его стенки.
4.10. Определение кривизны - по ГОСТ 26877-91.
Кривизну профилей N 1 - 4 измеряют в вертикальной и горизонтальной плоскостях.
4.11. Геометрические размеры и форму профиля проверяют при помощи измерительных инструментов по ГОСТ 427-75, ГОСТ 3749-77, ГОСТ 7502-89, ГОСТ 162-90, ГОСТ 6507-90, ГОСТ 166-89, ГОСТ 5378-88.
4.10, 4.11. (Введены дополнительно, Изм. N 2).
Разд. 5. (Измененная редакция, Изм. N 2).
