"ГОСТ 3120-75. Канаты стальные авиационные. Метод предварительной вытяжки"
(утв. Постановлением Госстандарта СССР от 23.12.1975 N 3982)
(ред. от 01.10.1987)

Разработан и внесен Министерством черной металлургии СССР.

Разработчики: К.Г. Залялютдинов, Н.А. Галкина, В.Д. Егоров, Е.С. Чугунова.

Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 23.12.75 N 3982.

Переиздание (июнь 1998 г.) с Изменением N 1, утвержденным в октябре 1987 г. (ИУС 1-88).

Настоящий стандарт распространяется на стальные авиационные канаты, применяемые в системах управления самолетом, и устанавливает метод предварительной вытяжки перед их эксплуатацией.

1.1. Вытяжка каната может производиться при помощи какого-либо механизма или машины (лебедки, ворота и т.п.) с применением указателя усилия (динамометра, манометра и т.п.), приложенного к канату, или же при помощи груза, подвешенного к концу каната (если вытяжка производится в один конец) или к блоку (если вытяжка производится в несколько концов).

1.2. Установка для вытяжки может быть горизонтальной или вертикальной.

1.3. Диаметр направляющих роликов или барабана должен быть не менее 1000 , где - диаметр наружной проволоки каната.

Радиус канавки роликов или барабана должен быть 0,5 , где - диаметр каната. Предельное отклонение по радиусу канавки +0,1 мм.

(Измененная редакция, Изм. N 1).

2.1. Канат, подвергающийся вытяжке, не должен иметь структурных дефектов.

2.2. Крепление концов каната должно производиться с помощью коушей, зажимов, улиток или каким-либо другим способом, не допускающим проскальзывания каната в местах его закрепления под действием усилия, производящего вытяжку.

2.3. Перед заделкой каната в соединительные приспособления конец его обвязывают мягкой проволокой для предупреждения произвольного расплетения каната.

3.1. Вытяжка канатов может производиться в один конец (черт. 1) и в несколько концов (черт. 2 - 3).

3.2. Продолжительность выдержки каната под полной нагрузкой - не менее 1 мин.

3.3. (Исключен, Изм. N 1).

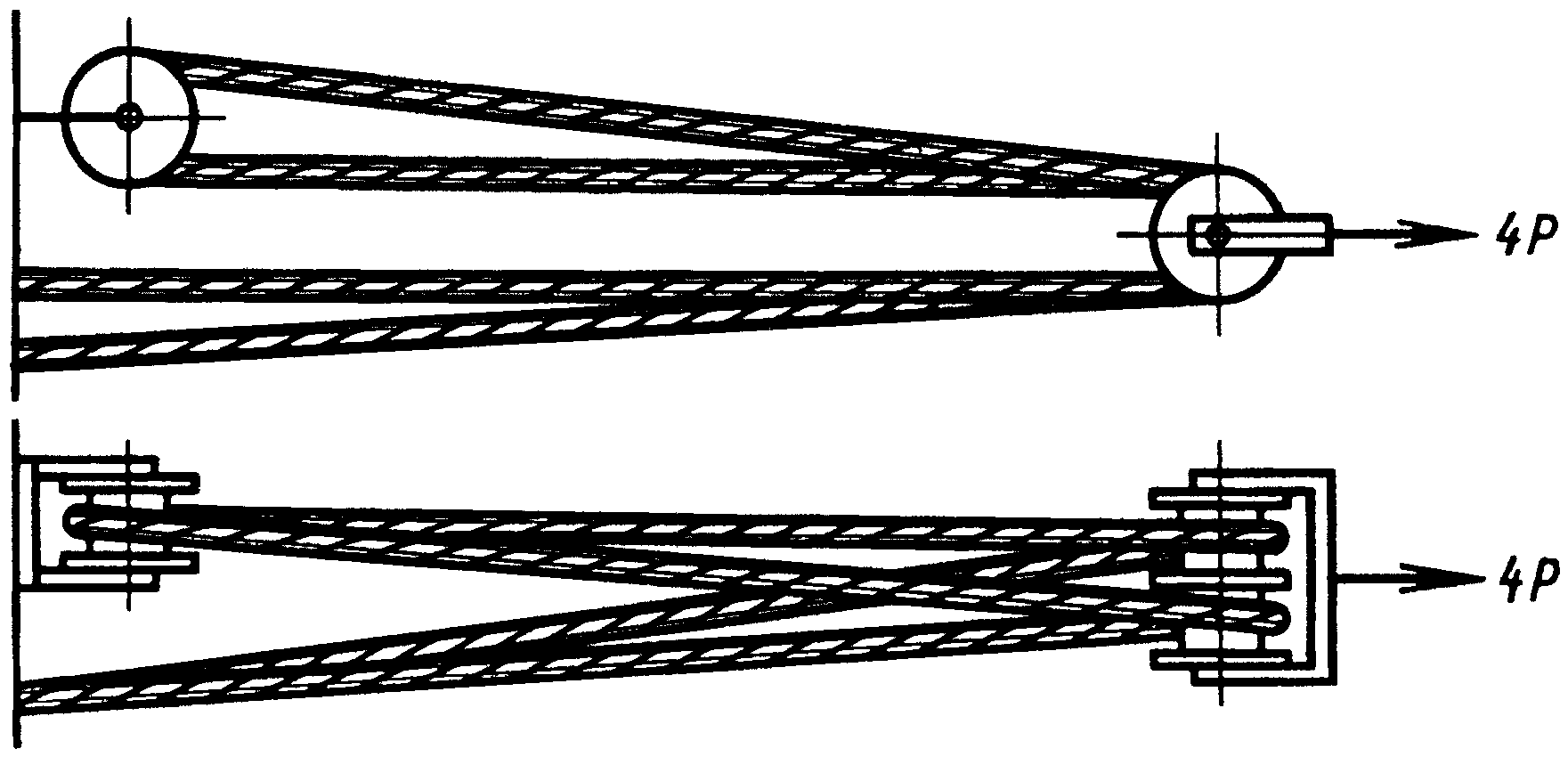

3.4. При вытяжке каната в несколько концов величина усилия должна быть увеличена пропорционально числу концов каната (см. черт. 3).

3.5. Усилие вытяжки канатов устанавливается (45 +/- 5)% от разрывного усилия каната в целом.

3.4, 3.5. (Измененная редакция, Изм. N 1).
