5. ПЕРЕИЗДАНИЕ
Настоящий стандарт распространяется на клапаны регулирующие односедельные, двухседельные и клеточные (далее - клапаны) для систем автоматического регулирования технологических процессов, изготавливаемые с пневматическими и электрическими исполнительными механизмами, а также с дистанционным управлением исполнительными механизмами.
Стандарт не распространяется на клапаны многоступенчатые, для атомных энергетических установок, криогенных сред, а также клапаны из цветных металлов и микрорасходные с
.Термины, применяемые в настоящем стандарте, и их пояснения - по ГОСТ 12893.
1. Основные параметры клапанов должны соответствовать указанным в табл. 1.

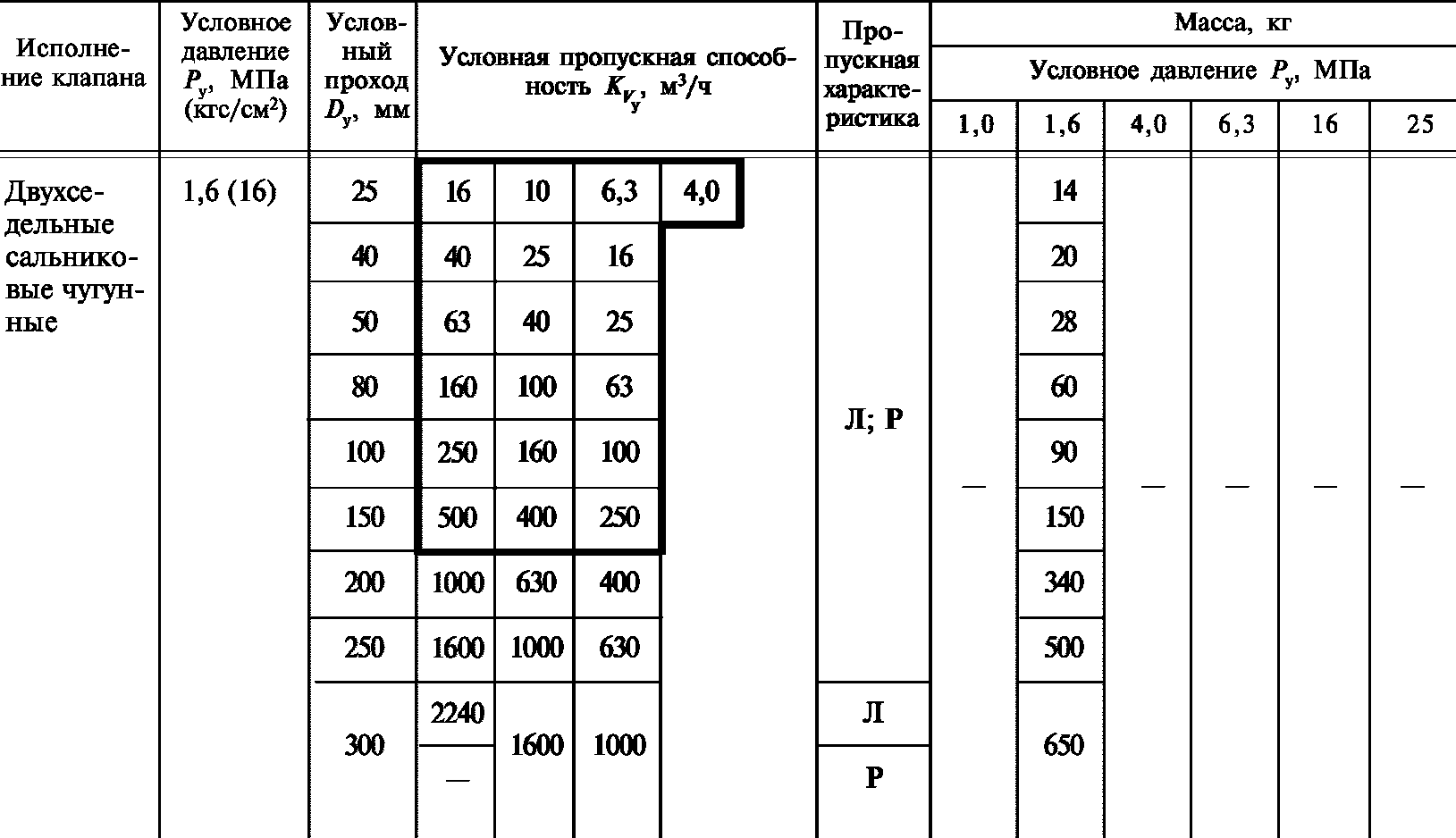

Таблица 1

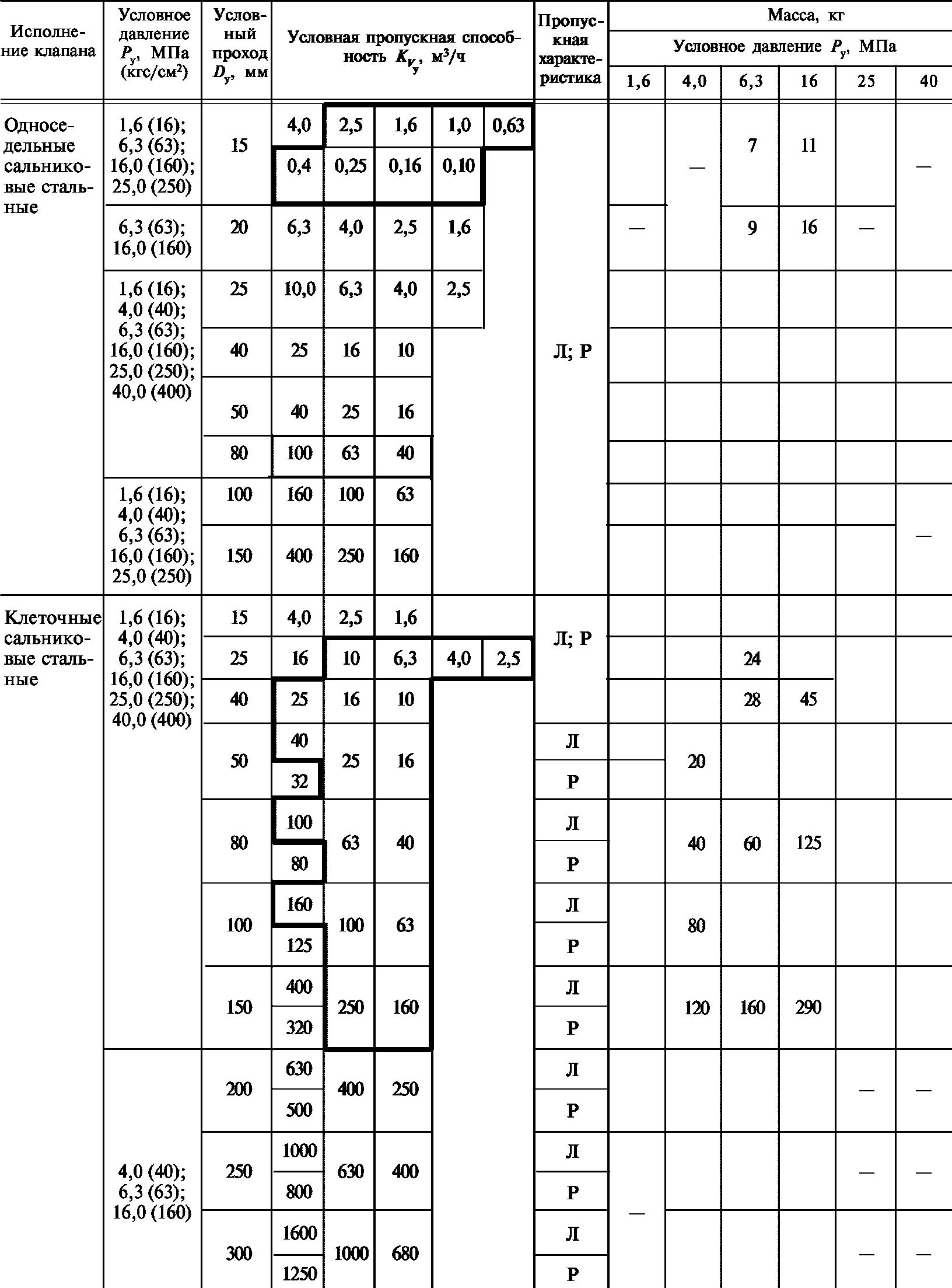

![]() Продолжение табл. 1

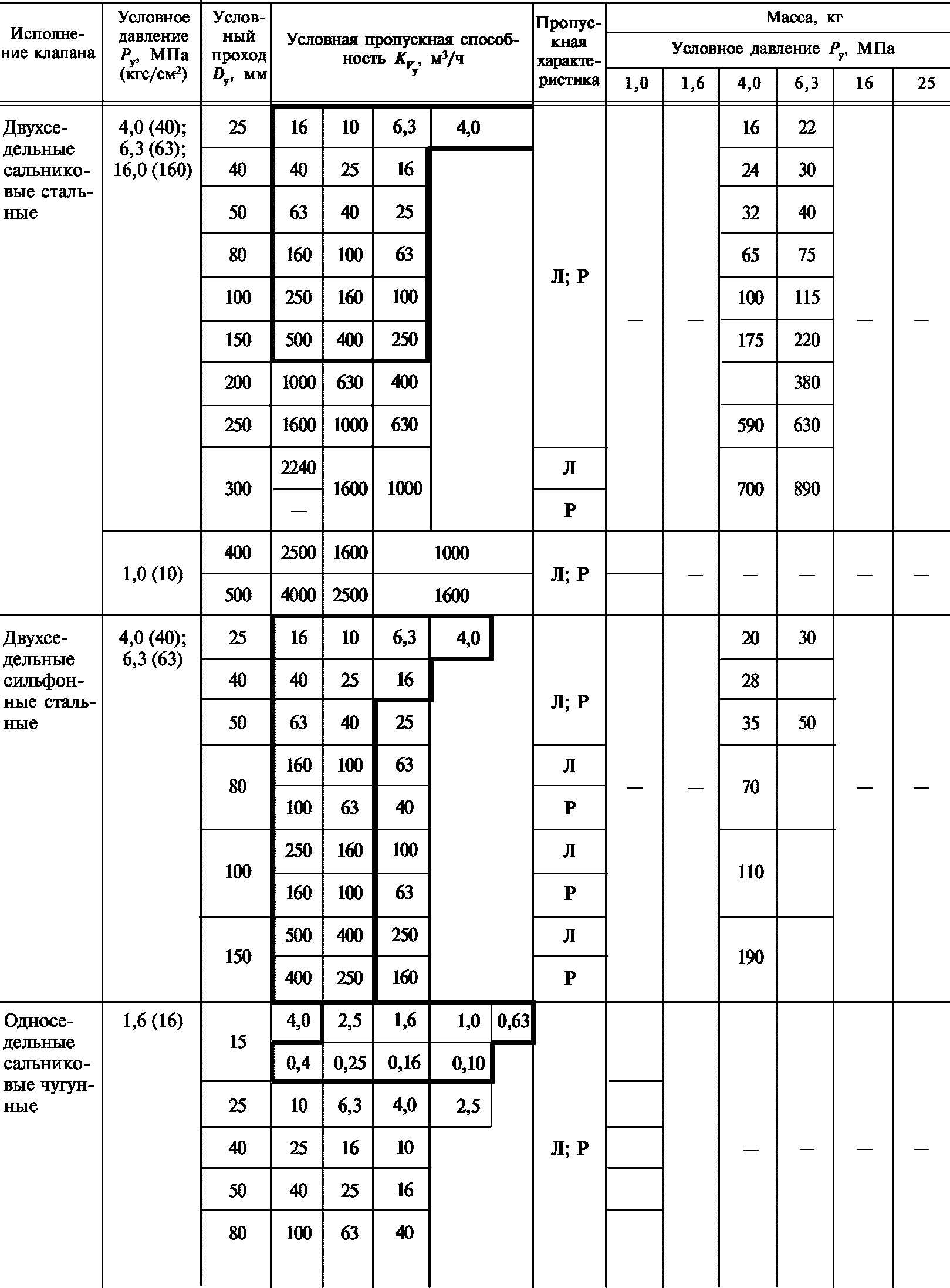

![]() Продолжение табл. 1

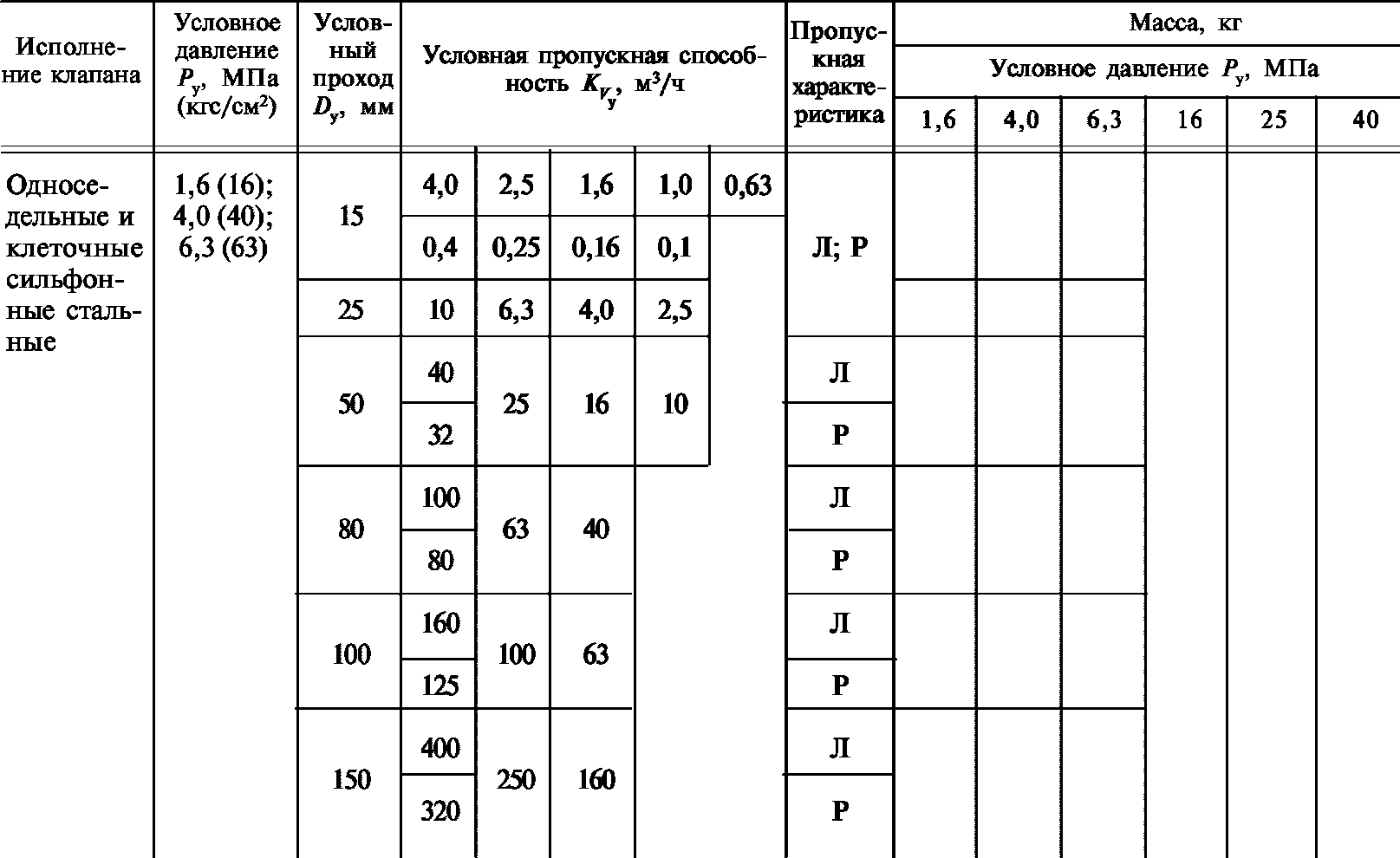

![]() Продолжение табл. 1
![]() Примечания:
1. Для клапанов, изготовление которых освоено до начала действия настоящего стандарта, допускается применять условное давление 6,4 МПа.
2. В графе "Пропускная характеристика" условные обозначения означают: "Л" - линейная, "Р" - равнопроцентная.
3. Масса указана для проходных фланцевых клапанов без учета массы исполнительных механизмов. Контролируемая масса клапанов в сборе и масса клапанов специального исполнения (с ребристой крышкой, с рубашкой обогрева, для дистанционного управления и других условий эксплуатации) должна устанавливаться в технических условиях на конкретные изделия.
Неуказанная масса клапанов будет установлена по мере освоения.
4. Значения
5. Значения
2. Начальная пропускная способность
3. Температура рабочей среды: для чугунных клапанов от минус 15 °C до плюс 250 °C, для стальных клапанов - от минус 70 °C до плюс 530 °C.
Конкретное значение диапазона допустимых температур в зависимости от рабочей среды, конструкции клапана и материалов деталей устанавливают в технических условиях на конкретные клапаны.
4. Рабочее давление Pр клапанов в зависимости от максимальной температуры рабочей среды и материала корпуса - по ГОСТ 356.
Рабочее давление клапанов из чугуна, устанавливаемых в системах, подведомственных Госгортехнадзору, - не более 1,0 МПа.
5. Условный ход клапанов выбирают из ряда: 4; 6; 10; 16; 25; 40; 60; 100; 160; 200 мм. Допускается применение других значений условных ходов, соответствующих исполнительным механизмам и установленных в стандартах и технических условиях на конкретные механизмы.
6. По типу присоединения к трубопроводу клапаны изготовляют: фланцевые, под приварку, а для Dу 15 и 20 мм - муфтовые.
7. Относительная протечка в затворе (по воде) при приемо-сдаточных испытаниях не должна превышать значений, указанных в табл. 2.
Таблица 2
Примечания:
1. Значение относительной протечки в затворе не рекомендуется использовать для оценки ожидаемой протечки в затворе при конкретных рабочих условиях.
2. Для двухседельных клапанов допускается устанавливать относительную протечку не более 0,05%
