Название документа
"ГОСТ 12458-67*. Винты с буртиком. Конструкция"
(утв. Госстандартом СССР 03.01.1967)
(ред. от 01.03.1988)

"ГОСТ 12458-67*. Винты с буртиком. Конструкция"
(утв. Госстандартом СССР 03.01.1967)
(ред. от 01.03.1988)


Утвержден
Постановлением Госстандарта СССР
3 января 1967 г.
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ С БУРТИКОМ
КОНСТРУКЦИЯ
Screws with bead. Design
ГОСТ 12458-67*
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1980 г.,
Изменения N 2, утв. в марте 1988 г.)
Группа Г27
Взамен МН 5410-64
Утвержден Комитетом стандартов, мер и измерительных приборов 3 января 1967 г. Срок введения установлен с 01.07.67.
Постановлением Госстандарта СССР от 17.03.88 N 567 снято ограничение срока действия.
Переиздание (ноябрь 1999 г.) с Изменениями N 1, 2, утвержденными в июне 1980 г., марте 1988 г. (ИУС 9-80, 6-88).
1. Конструкция и размеры винтов с буртиком исполнения 1 должны соответствовать черт. 1 и табл. 1, исполнения 2 - черт. 1 и табл. 1 и 2.
Исполнение 1

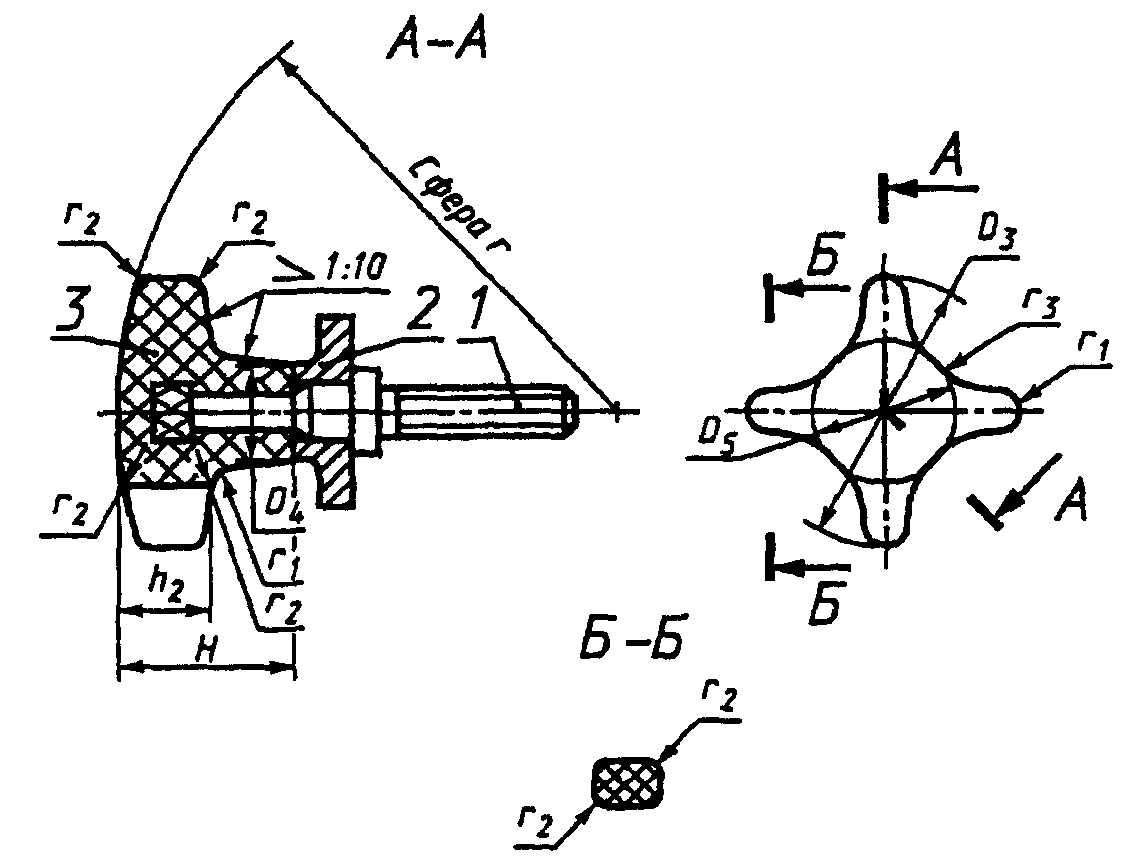

Исполнение 2
Черт. 1
Таблица 1
Размеры в мм
???????????????????????????????????????????????????????????????????????????????????????????????
Обозначе-?При- ?Испол-? d ?l ?D (по-?D ?D ?D ?D ? D ? L ?H ?h ?h ?h ?r ?r ?r ? r ?Масса,
ния ?меня- ?нение ? ? ?ле до-? 1? 2? 3? 4? 5 ? ? ? ? 1? 2? ? 1 ? 2 ? 3 ? кг
винтов ?емость? ? ? ?пуска ? ? ? ? ?справ.? ? ? ? ? ? ? ? ? ?
? ? ? ? ?f9) ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????????????????
7002-2281? ?1 ?М4 ?16?18 ?10?22?- ?- ?- ?36 ?- ?6 ?3 ?- ?- ?- ?- ?- ?0,032
????????????????? ??????????????? ???? ? ? ????? ? ? ? ? ? ? ? ???????
2282? ? ?М5 ?20?20 ? ?25? ? ? ?42 ? ? ? ? ? ? ? ? ?0,041
????????????????? ????????????????????? ? ? ????? ? ???? ? ? ? ? ???????
2283? ? ?М6 ?25?22 ?12?28? ? ? ?52 ? ? ?4 ? ? ? ? ? ?0,061
???????????????????????? ? ? ???????????????????? ??????? ??????????????????????????
2284? ?2 ? ? ? ?- ?- ?32?12?18 ? ?20?- ? ?10?50?2,5?2,0?13,0?0,035
???????????????????????????????????????????????????????????????????????????????????????????????
2285? ?1 ?М8 ?32?25 ?14?32?- ?- ?- ?65 ?- ?8 ?5 ?- ?- ?- ?- ?- ?0,106
???????????????????????? ? ? ???????????????????? ??????? ??????????????????????????
2286? ?2 ? ? ? ?- ?- ?40?14?21 ? ?25?- ? ?12?60?3,0?2,0?14,5?0,062
???????????????????????????????????????????????????????????????????????????????????????????????
2287? ?1 ?М10?40?28 ?18?36?- ?- ?- ?82 ?- ?8 ?6 ?- ?- ?- ?- ?- ?0,173
???????????????????????? ? ? ???????????????????? ??????? ??????????????????????????
2288? ?2 ? ? ? ?- ?- ?50?18?25 ? ?32?- ? ?14?70?4,0?2,5?16,0?0,102
??????????????????????????????????????????????????????????????????? ??????????????????????????
2289? ?1 ?М12?50?32 ?20?40?- ?- ?- ?100?- ?10? ?- ?- ?- ?- ?- ?0,264
???????????????????????? ? ? ???????????????????? ??????? ??????????????????????????
7002-2290? ?2 ? ? ? ?- ?- ?62?20?32 ? ?40?- ? ?17?80?5,0?3,0?21,0?0,166
Таблица 2
??????????????????????????????????????????????????????????????????
Обозначения винтов? Деталь 1 ? Деталь 2 ? Деталь 3
? Винт ? Шайба ? Рукоятка
????????????????????????????????????????????????
? Количество
????????????????????????????????????????????????
? 1 ? 1 ? 1
????????????????????????????????????????????????
? Обозначения деталей
??????????????????????????????????????????????????????????????????
7002-2284 ?7002-2284/001 ?7002-2284/002 ?7002-2284/003
??????????????????????????????????????????????????????????????????
2286 ?2286/001 ?2286/002 ?2286/003
??????????????????????????????????????????????????????????????????
2288 ?2288/001 ?2288/002 ?2288/003
??????????????????????????????????????????????????????????????????
7002-2290 ?7002-2290/001 ?7002-2290/002 ?7002-2290/003
??????????????????????????????????????????????????????????????????
Пример условного обозначения винта с буртиком исполнения 1, размером d = M4:
Винт 7002-2281 ГОСТ 12458-67
(Измененная редакция, Изм. N 1, 2.)
1.1. Конструкция и размеры винта (деталь 1) должны соответствовать указанным на черт. 2 и в табл. 3.
Черт. 2
Таблица 3
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначения ? d ? l ? d ?d ? d ? d ? l ? l ? L ?Масса,
винтов ? ? ? 1 ? 2 ? 3 ? 4 ? 1 ? 2 ? ? кг
? ? ? ?(поле ? ? ? ? ? ?
? ? ? ?допус-? ? ? ? ? ?
? ? ? ?ка u8)? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
7002-2284/001?М6 ?25 ?10 ?8 ?5 ?8 ?7 ?4 ?48 ?0,013
??????????????????????????????????????????????????????????????????
2286/001?М8 ?32 ?12 ?10 ?6 ?10 ?8 ?5 ?60 ?0,025
??????????????????????????????????????????????????????????????????
2288/001?М10 ?40 ?14 ?12 ?8 ?12 ?10 ?6 ?78 ?0,049
?????????????????????????????????????????????? ????????????????
7002-2290/001?М12 ?50 ?16 ?14 ?10 ?14 ? ?7 ?95 ?0,082
Пример условного обозначения винта размером d = М6:
Винт 7002-2284/001 ГОСТ 12458-67
1.2. Конструкция и размеры шайбы должны соответствовать черт. 3 и табл. 4.
Черт. 3
Таблица 4
Размеры в мм
??????????????????????????????????????????????????????????????????
Обозначения ?D (поле ? D ? d (поле ?h (поле? h ?Масса, кг
шайб ? допуска ? 1 ? допуска ?допуска? 1 ?
? f9) ? ? Н8) ? b12) ? ?
??????????????????????????????????????????????????????????????????
7002-2284/002?22 ?12 ?8 ?7 ?4 ?0,012
??????????????????????????????????????????????????????????????????
2286/002 ?25 ?14 ?10 ?8 ?5 ?0,018
??????????????????????????????????????????????????????????????????
2288/002 ?28 ?18 ?12 ?10 ?6 ?0,028
????????????????????????????????????????? ? ???????????
7002-2290/002?32 ?20 ?14 ? ? ?0,036
Пример условного обозначения шайбы размером D = 22 мм:
Шайба 7002-2284/002 ГОСТ 12458-67
1.1, 1.2. (Введены дополнительно, Изм. N 2.)
2. Материал винтов исполнения 1, винта (деталь 1) и шайбы (деталь 2) - сталь марки 45 по ГОСТ 1050-88. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.
Материал рукоятки (деталь 3) - фенопласт марок У1-301-07 и У2-301-07 коричневого цвета.
Допускается по требованию заказчика изготовлять рукоятки другого цвета.
(Измененная редакция, Изм. N 2.)
3. Твердость винтов с буртиком, кроме детали 3, - 35,0 ... 39,5 .
(Измененная редакция, Изм. N 1, 2.)
4. Неуказанные предельные отклонения размеров: h14, .
(Измененная редакция, Изм. N 2.)
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: имеется в виду ГОСТ 24705-81, а не ГОСТ 24705-94.
ИС NORMPROD: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
5. Резьба метрическая - по ТОСТ 24705-94. Поле допуска резьбы - 6g по ГОСТ 16093-81.
(Измененная редакция, Изм. N 1, 2.)
6. Размеры недорезов и фасок для резьбы - по ГОСТ 10549-80.
(Измененная редакция, Изм. N 1.)
7. (Исключен, Изм. N 1.)
8. Покрытие винтов с буртиком, кроме детали 3, - Хим. Окс. прм. (обозначение покрытия - по ГОСТ 9.306-85).
(Измененная редакция, Изм. N 2.)
9. Остальные технические требования - по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.2-82, ГОСТ 1759.4-87.
10. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.
Пример маркировки на таре или упаковке винтов с буртиком исполнения 1, размером d = М4:
Винты 7002-2281 ГОСТ 12458-67
11. Пример применения винтов указан в Приложении.
(Введен дополнительно, Изм. N 2.)
Приложение
Справочное

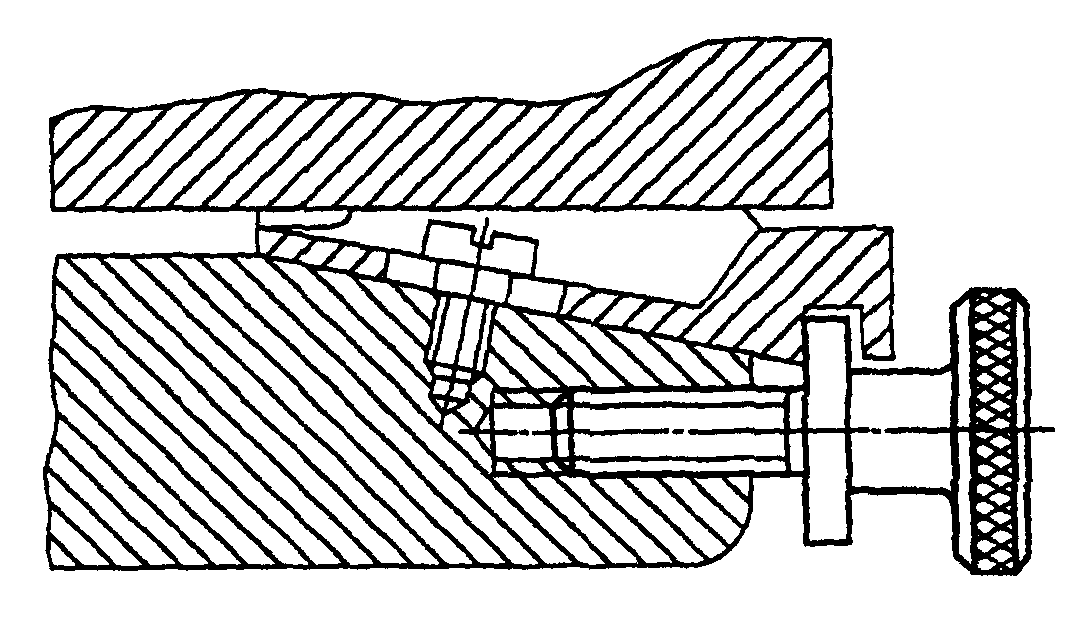

ПРИМЕР ПРИМЕНЕНИЯ ВИНТОВ
