ГОСТ 4028-63. Государственный стандарт Союза ССР. Гвозди строительные. Конструкция и размеры

Информационные данные

Приложение. Теоретическая масса гвоздей

Утвержден и введен в действие

Госстандартом СССР

от 6 августа 1963 г. N 567

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГВОЗДИ СТРОИТЕЛЬНЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Building nails. Construction and dimensions

ГОСТ 4028-63

Список изменяющих документов

(в ред. Изменения N 1, утв. в октябре 1965 г.,

Изменения N 2, утв. в ноябре 1980 г.,

Изменения N 3, утв. в декабре 1987 г.)

Группа В78

ОКП 12 7100

Дата введения

1 августа 1964 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

Исполнители: К.Г. Залялютдинов; Б.М. Ригмант; В.Г. Вильде; Р.В. Жирова.

2. Утвержден и введен в действие Государственным комитетом стандартов, мер и измерительных приборов СССР от 06.08.1963 N 567.

3. Взамен ГОСТ 3886-47, ГОСТ 3887-47, ГОСТ 4028-48, ГОСТ 4031-48.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 283-75	3

5. Срок действия продлен до 01.01.1996 Постановлением Госстандарта от 15.05.1985 N 1353.

6. Переиздание (январь 1988 г.) с Изменениями N 1, 2, 3, утвержденными в октябре 1965 г., ноябре 1980 г., декабре 1987 г. (ИУС 11-65, 2-81, 4-88).

1. Конструкция и размеры строительных гвоздей с плоской головкой должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

мм

Диаметр стержня d	Длина гвоздя l
0,8	8 12
1,0	16
1,2	16 20 25
1,4	25 32 40
1,6	25 40 50

Условное обозначение гвоздей с плоской головкой с диаметром стержня 1,2 мм и длиной 25 мм:

Гвозди П 1,2 x 25 ГОСТ 4028-63.

(Измененная редакция, Изм. N 2).

2. Конструкция и размеры строительных гвоздей с конической головкой должны соответствовать указанным на черт. 2, 3, 4 и в табл. 2.

Гвозди круглые

Черт. 2

Гвозди трефовые

Черт. 3

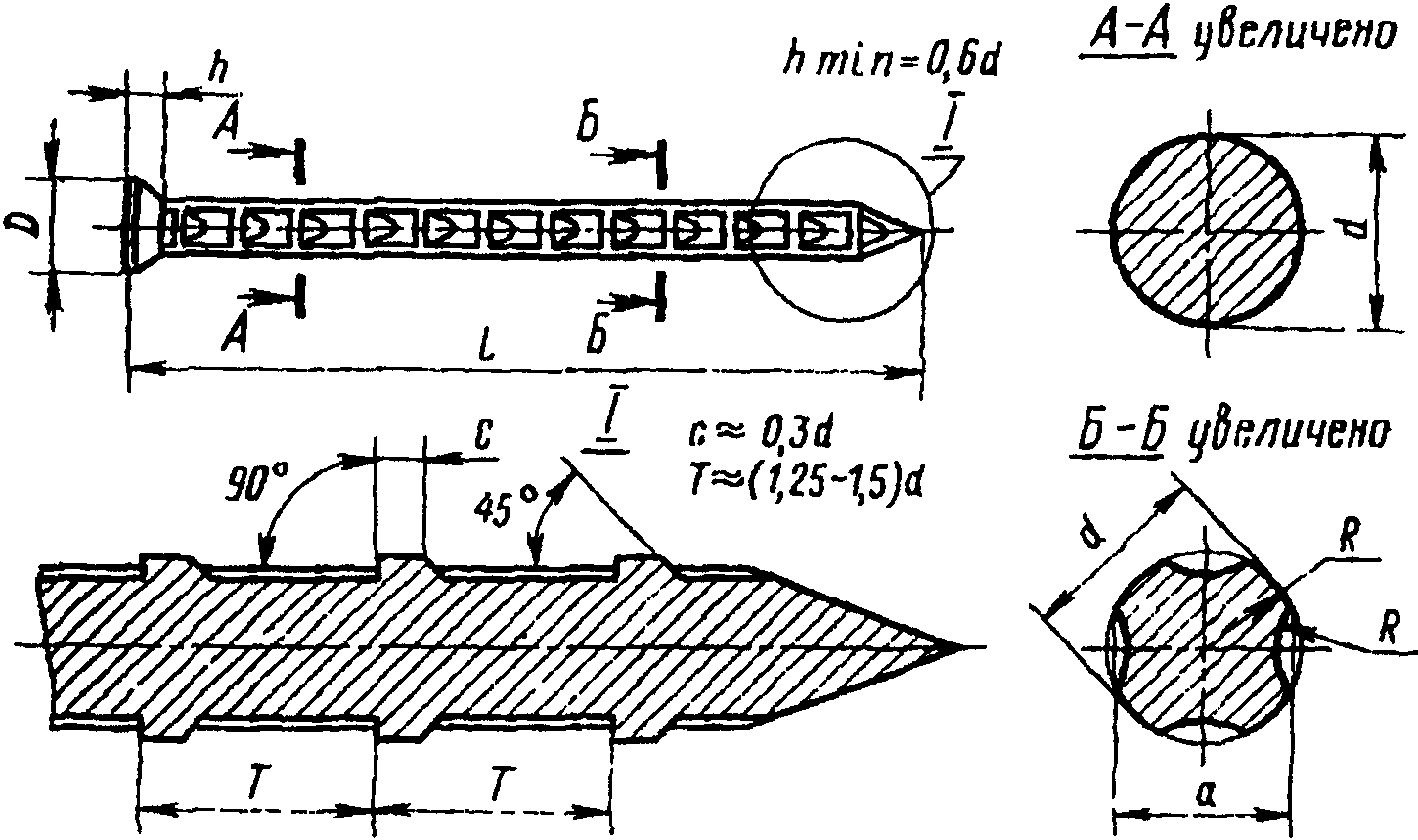

Гвозди трефовые с перемычками

Черт. 4

Таблица 2

мм

Условный диаметр стержня d	Длина гвоздя l	Размер a	Наименьший диаметр головки D
1,8	32 40 50 60	-	3,5
2,0	40 50	1,75	4
2,5	50 60	2,2	5
3,0	70 80	2,65	6
3,5	90	3,1	7
4,0	100 120	3,55	7,5
5,0	120 150	4,45	9
6,0	150 200	5,3	11
8,0	250	7,13	14

Примечание. По требованию потребителя гвозди круглые размером 1,8 x 32 изготовляются с плоской головкой.

Условное обозначение гвоздей с конической головкой круглых диаметром 2,5 мм, длиной 60 мм:

Гвозди К 2,5 x 60 ГОСТ 4028-63.

То же, трефовых:

Гвозди Т 2,5 x 60 ГОСТ 4028-63.

То же, трефовых с перемычками:

Гвозди ТП 2,5 x 60 ГОСТ 4028-63.

(Измененная редакция, Изм. N 1, 2).

3. Технические требования на гвозди - по ГОСТ 283-75.

Примечание. Односторонний равномерный прогиб стержня в средней части гвоздя размером 1,8 x 60 не должен превышать 0,7 мм.

(Измененная редакция, Изм. N 1, 2).

4. Теоретическая масса гвоздей указана в справочном Приложении.

(Введен дополнительно, Изм. N 2).

Приложение

Справочное

ТЕОРЕТИЧЕСКАЯ МАССА ГВОЗДЕЙ

Размер гвоздей d l, мм	Масса 1000 круглых гвоздей, кг
0,8 8	0,032
0,8 12	0,051
1,0 16	0,100
1,2 16	0,147
1,2 20	0,183
1,2 25	0,219
1,4 25	0,302
1,4 32	0,385
1,4 40	0,482
1,6 25	0,397
1,6 40	0,633
1,6 50	0,791
1,8 32	0,640
1,8 40	0,787
1,8 50	0,967
1,8 60	1,16
2,0 40	0,949
2,0 50	1,19
2,5 50	1,87
2,5 60	2,23
3,0 70	3,77
3,0 80	4,33
3,5 90	6,6
4,0 100	9,5
4,0 120	11,5
5,0 120	17,8
5,0 150	21,9
6,0 150	32,4
6,0 200	43,1
8,0 250	96,2
