ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ СТАЛЬНЫЕ ПЛОСКООВАЛЬНЫЕ
СОРТАМЕНТ
Flat-sided oval steel tubes. Range
ГОСТ 8644-68*
Список изменяющих документов
(в ред. Изменения N 1, утв. в мае 1986 г.)
Группа В62
ОКП 13 4400, 13 5100, 13 7300
Взамен ГОСТ 8644-57
Срок действия установлен
с 1 января 1969 года
до 1 января 1992 года
Переиздание (август 1987 г.) с Изменением N 1, утвержденным в мае 1986 г. (ИУС 8-86).
1. Настоящий стандарт распространяется на стальные бесшовные и электросварные холоднотянутые плоскоовальные трубы.
2. Форма и размеры труб должны соответствовать:
тип А - черт. 1 и табл. 1;
тип Б - черт. 2 и табл. 2;
тип В - черт. 3 и табл. 3
Тип А

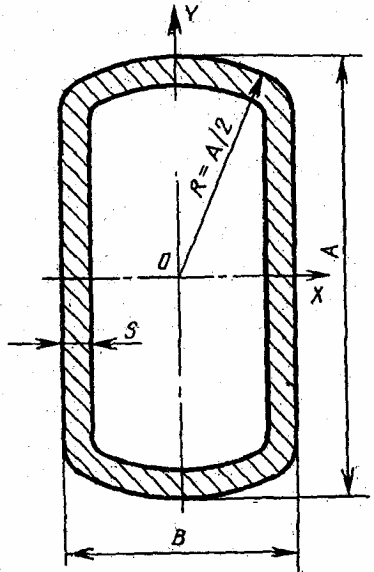

Черт. 1
Таблица 1
Размеры, мм
??????????????????????????????????????????????????????????????????
А ? В ? s ?Площадь ? Масса ? Момент инерции, ?Момент сопротив-
? ? ?сече- ? 1 м, ? см4 ~= ?ления, см3 ~=
? ? ?ния, см2? кг ????????????????????????????????????
? ? ? ? ? I ? I ? W ? W
? ? ? ? ? х ? y ? x ? y
??????????????????????????????????????????????????????????????????
6 ?3 ?0,8?0,103 ?0,0811 ?0,000985 ?0,00320?0,00657 ?0,0107
??????????????????????????????????????????????????????????????????
7 ?3 ?0,8?0,119 ?0,0936 ?0,00119 ?0,00506?0,00791 ?0,0145
??????????????????????????????????????????????????????????????????
8 ?4 ?0,8?0,144 ?0,113 ?0,00276 ?0,00851?0,0138 ?0,0213
? ?1,0?0,174 ?0,137 ?0,00304 ?0,00975?0,0152 ?0,0244
??????????????????????????????????????????????????????????????????
9 ?3 ?0,8?0,151 ?0,119 ?0,00159 ?0,0107 ?0,0106 ?0,0237
? ?1,0?0,183 ?0,144 ?0,00169 ?0,0125 ?0,0113 ?0,0272
??????????????????????????????????????????????????????????????????
10 ?5 ?0,8?0,186 ?0,146 ?0,00598 ?0,0178 ?0,0239 ?0,0356
? ?1,0?0,226 ?0,177 ?0,00675 ?0,0208 ?0,0270 ?0,0415
??????????????????????????????????????????????????????????????????
11 ?5 ?0,8?0,202 ?0,158 ?0,00670 ?0,0234 ?0,0268 ?0,0425
? ?1,0?0,246 ?0,193 ?0,00757 ?0,0274 ?0,0303 ?0,0498
??????????????????????????????????????????????????????????????????
12 ?4 ?0,8?0,208 ?0,164 ?0,00444 ?0,0275 ?0,0222 ?0,0458
? ?1,0?0,254 ?0,200 ?0,00491 ?0,0323 ?0,0246 ?0,0538
??????????????????????????????????????????????????????????????
?6 ?0,8?0,227 ?0,178 ?0,01110 ?0,0322 ?0,0369 ?0,0537
? ?1,0?0,277 ?0,217 ?0,0127 ?0,0380 ?0,0424 ?0,0634
??????????????????????????????????????????????????????????????????
14 ?7 ?0,8?0,268 ?0,210 ?0,0184 ?0,0529 ?0,0527 ?0,0756
? ?1,0?0,328 ?0,258 ?0,0214 ?0,0630 ?0,0612 ?0,0900
? ?1,5?0,469 ?0,368 ?0,0268 ?0,0833 ?0,0766 ?0,119
??????????????????????????????????????????????????????????????????
16 ?8 ?0,8?0,309 ?0,243 ?0,0285 ?0,0810 ?0,0713 ?0,101
? ?1,0?0,380 ?0,298 ?0,0335 ?0,0969 ?0,0837 ?0,121
? ?1,5?0,546 ?0,429 ?0,0428 ?0,130 ?0,107 ?0,163
??????????????????????????????????????????????????????????????????
18 ?6 ?0,8?0,323 ?0,253 ?0,0176 ?0,101 ?0,0587 ?0,112
? ?1,0?0,397 ?0,312 ?0,0203 ?0,121 ?0,0677 ?0,134
? ?1,5?0,572 ?0,449 ?0,0249 ?0,163 ?0,0829 ?0,181
? ?1,8?0,670 ?0,526 ?0,0264 ?0,184 ?0,0881 ?0,204
? ?2,0?0,731 ?0,574 ?0,0271 ?0,196 ?0,0903 ?0,218
??????????????????????????????????????????????????????????????
?8 ?1,0?0,420 ?0,330 ?0,0384 ?0,135 ?0,0960 ?0,149
? ?1,5?0,606 ?0,476 ?0,0493 ?0,183 ?0,123 ?0,203
? ?1,8?0,711 ?0,558 ?0,0538 ?0,207 ?0,135 ?0,230
? ?2,0?0,777 ?0,610 ?0,0562 ?0,221 ?0,140 ?0,246
??????????????????????????????????????????????????????????????????
20 ?10 ?1,0?0,483 ?0,379 ?0,0696 ?0,198 ?0,139 ?0,198
? ?1,5?0,701 ?0,550 ?0,0921 ?0,272 ?0,184 ?0,272
? ?1,8?0,824 ?0,647 ?0,102 ?0,310 ?0,205 ?0,310
? ?2,0?0,903 ?0,709 ?0,108 ?0,332 ?0,216 ?0,332
??????????????????????????????????????????????????????????????????
22 ?6 ?1,0?0,477 ?0,375 ?0,0253 ?0,214 ?0,0846 ?0,195
? ?1,5?0,692 ?0,543 ?0,0312 ?0,294 ?0,104 ?0,268
? ?1,8?0,814 ?0,639 ?0,0332 ?0,335 ?0,111 ?0,305
? ?2,0?0,891 ?0,700 ?0,0340 ?0,359 ?0,113 ?0,326
??????????????????????????????????????????????????????????????????
25 ?18 ?1,0?0,674 ?0,529 ?0,295 ?0,467 ?0,327 ?0,374
? ?1,5?0,988 ?0,775 ?0,410 ?0,657 ?0,456 ?0,526
? ?1,8?1,168 ?0,917 ?0,470 ?0,759 ?0,523 ?0,607
? ?2,0?1,285 ?1,009 ?0,507 ?0,822 ?0,563 ?0,657
??????????????????????????????????????????????????????????????????
28 ?8 ?1,0?0,620 ?0,487 ?0,0631 ?0,466 ?0,158 ?0,333
? ?1,5?0,906 ?0,711 ?0,0815 ?0,652 ?0,204 ?0,466
? ?1,8?1,071 ?0,840 ?0,0894 ?0,751 ?0,224 ?0,536
? ?2,0?1,177 ?0,924 ?0,0935 ?0,812 ?0,234 ?0,580
??????????????????????????????????????????????????????????????
?10 ?1,0?0,643 ?0,505 ?0,102 ?0,502 ?0,204 ?0,358
? ?1,5?0,941 ?0,738 ?0,136 ?0,705 ?0,272 ?0,503
? ?1,8?1,112 ?0,873 ?0,152 ?0,813 ?0,303 ?0,581
? ?2,0?1,223 ?0,950 ?0,160 ?0,879 ?0,321 ?0,628
??????????????????????????????????????????????????????????????
?12 ?1,0?0,666 ?0,522 ?0,150 ?0,536 ?0,250 ?0,383
? ?1,5?0,975 ?0,765 ?0,203 ?0,755 ?0,338 ?0,539
? ?1,8?1,153 ?0,905 ?0,229 ?0,872 ?0,381 ?0,623
? ?2,0?1,268 ?0,995 ?0,244 ?0,945 ?0,406 ?0,675
??????????????????????????????????????????????????????????????????
32 ?10 ?1,0?0,723 ?0,567 ?0,118 ?0,727 ?0,237 ?0,455
? ?1,5?1,061 ?0,833 ?0,158 ?1,03 ?0,316 ?0,643
? ?2,0?1,383 ?1,085 ?0,186 ?1,29 ?0,373 ?0,808
??????????????????????????????????????????????????????????????
?12 ?1,0?0,746 ?0,585 ?0,174 ?0,774 ?0,290 ?0,484
? ?1,5?1,095 ?0,859 ?0,236 ?1,09 ?0,393 ?0,685
? ?2,0?1,428 ?1,121 ?0,284 ?1,38 ?0,474 ?0,863
??????????????????????????????????????????????????????????????
?16 ?1,0?0,791 ?0,621 ?0,313 ?0,863 ?0,392 ?0,539
? ?1,5?1,163 ?0,913 ?0,435 ?1,23 ?0,543 ?0,767
? ?2,0?1,520 ?1,193 ?0,536 ?1,55 ?0,670 ?0,969
??????????????????????????????????????????????????????????????????
36 ?12 ?1,0?0,826 ?0,648 ?0,198 ?1,07 ?0,331 ?0,595
? ?1,5?1,215 ?0,954 ?0,269 ?1,53 ?0,449 ?0,848
? ?2,0?1,588 ?1,247 ?0,325 ?1,93 ?0,541 ?1,07
??????????????????????????????????????????????????????????????????
40 ?20 ?1,0?0,997 ?0,783 ?0,631 ?1,72 ?0,631 ?0,861
? ?1,5?1,47 ?1,16 ?0,890 ?2,48 ?0,890 ?1,24
? ?2,0?1,93 ?1,52 ?1,114 ?3,16 ?1,114 ?1,58
??????????????????????????????????????????????????????????????????
45 ?16 ?1,0?1,05 ?0,825 ?0,460 ?2,18 ?0,575 ?0,970
? ?1,5?1,55 ?1,22 ?0,640 ?3,15 ?0,801 ?1,39
? ?2,0?2,04 ?1,60 ?0,792 ?4,03 ?0,990 ?1,79
??????????????????????????????????????????????????????????????????
50 ?25 ?1,0?1,254 ?0,984 ?1,26 ?3,42 ?1,01 ?1,37
? ?1,5?1,86 ?1,46 ?1,80 ?4,96 ?1,44 ?1,98
? ?2,0?2,45 ?1,92 ?2,29 ?6,39 ?1,83 ?2,56
??????????????????????????????????????????????????????????????????
55 ?16 ?1,0?1,25 ?0,982 ?0,573 ?3,79 ?0,716 ?1,38
? ?1,5?1,85 ?1,45 ?0,799 ?5,49 ?0,998 ?1,99
? ?2,0?2,44 ?1,92 ?0,990 ?7,08 ?1,24 ?2,57
??????????????????????????????????????????????????????????????????
60 ?20 ?1,0?1,40 ?1,10 ?0,993 ?5,17 ?0,993 ?1,72
? ?1,5?2,07 ?1,63 ?1,40 ?7,52 ?1,40 ?2,51
? ?2,0?2,73 ?2,14 ?1,77 ?9,72 ?1,77 ?3,24
??????????????????????????????????????????????????????????????
?25 ?1,0?1,45 ?1,14 ?1,55 ?5,58 ?1,24 ?1,86
? ?1,5?2,16 ?1,69 ?2,22 ?8,13 ?1,78 ?2,71
? ?2,0?2,85 ?2,23 ?2,82 ?10,53 ?2,26 ?3,51
??????????????????????????????????????????????????????????????
?32 ?1,0?1,53 ?1,20 ?2,52 ?6,13 ?1,57 ?2,04
? ?1,5?2,28 ?1,79 ?3,63 ?8,95 ?2,27 ?2,98
? ?2,0?3,005 ?2,36 ?4,65 ?11,6 ?2,91 ?3,87
??????????????????????????????????????????????????????????????????
65 ?32 ?1,0?1,63 ?1,28 ?2,76 ?7,59 ?1,72 ?2,34
? ?1,5?2,43 ?1,91 ?3,98 ?11,09 ?2,49 ?3,41
? ?2,0?3,20 ?2,52 ?5,10 ?14,40 ?3,19 ?4,43
??????????????????????????????????????????????????????????????????
70 ?36 ?1,0?1,78 ?1,40 ?3,77 ?9,68 ?2,09 ?2,76
? ?1,5?2,65 ?2,08 ?5,46 ?14,18 ?3,03 ?4,05
? ?2,0?3,50 ?2,74 ?7,03 ?18,45 ?3,91 ?5,27
??????????????????????????????????????????????????????????????????
75 ?25 ?1,5?2,61 ?2,05 ?2,84 ?14,96 ?2,27 ?3,99
? ?2,0?3,45 ?2,70 ?3,61 ?19,46 ?2,89 ?5,19
? ?2,5?4,27 ?3,35 ?4,31 ?23,73 ?3,45 ?6,33
??????????????????????????????????????????????????????????????????
80 ?40 ?1,5?3,01 ?2,37 ?7,82 ?21,11 ?3,91 ?5,28
? ?2,0?3,99 ?3,13 ?10,10 ?27,56 ?5,05 ?6,89
? ?2,5?4,95 ?3,88 ?12,24 ?33,72 ?6,12 ?8,43
??????????????????????????????????????????????????????????????????
85 ?28 ?1,5?2,96 ?2,32 ?4,11 ?21,88 ?2,93 ?5,15
? ?2,0?3,91 ?3,07 ?5,25 ?28,55 ?3,75 ?6,72
? ?2,5?4,85 ?3,81 ?6,29 ?34,92 ?4,49 ?8,22
??????????????????????????????????????????????????????????????????
90 ?32 ?1,5?3,18 ?2,49 ?5,73 ?26,73 ?3,58 ?5,94
? ?2,0?4,20 ?3,30 ?7,36 ?34,93 ?4,60 ?7,76
? ?2,5?5,22 ?4,10 ?8,86 ?42,79 ?5,54 ?9,51
Трубы специальных размеров
17,0?6,6 ?0,8?0,312 ?0,245 ?0,0203 ?0,0888 ?0,0616 ?0,104
? ?1,0?0,384 ?0,301 ?0,0236 ?0,106 ?0,0715 ?0,125
? ?1,5?0,552 ?0,434 ?0,0294 ?0,143 ?0,0890 ?0,169
? ?1,8?0,646 ?0,507 ?0,0315 ?0,161 ?0,0954 ?0,189
? ?2,0?0,705 ?0,553 ?0,0324 ?0,171 ?0,0984 ?0,202
??????????????????????????????????????????????????????????????????
17,5?5,0 ?1,0?0,376 ?0,296 ?0,0129 ?0,1047 ?0,0515 ?0,1197
? ?0,8?0,306 ?0,240 ?0,0113 ?0,0875 ?0,0452 ?0,1000
??????????????????????????????????????????????????????????????????
18,0?10,8?1,8?0,768 ?0,603 ?0,107 ?0,237 ?0,198 ?0,263
??????????????????????????????????????????????????????????????????
19,5?2,5 ?0,4?0,162 ?0,127 ?0,0166 ?0,0550 ?0,0133 ?0,0564
??????????????????????????????????????????????????????????????????
20,4?11,9?1,0?0,512 ?0,402 ?0,102 ?0,225 ?0,171 ?0,220
? ?1,5?0,745 ?0,585 ?0,137 ?0,310 ?0,230 ?0,304
? ?1,8?0,877 ?0,689 ?0,154 ?0,354 ?0,259 ?0,347
? ?2,0?0,962 ?0,755 ?0,164 ?0,381 ?0,275 ?0,374
??????????????????????????????????????????????????????????????????
20,6?12,1?1,8?0,888 ?0,697 ?0,162 ?0,367 ?0,267 ?0,357
??????????????????????????????????????????????????????????????????
23,6?13,6?1,8?1,03 ?0,806 ?0,245 ?0,568 ?0,360 ?0,482
??????????????????????????????????????????????????????????????????
25,0?8,6 ?0,8?0,458 ?0,360 ?0,0551 ?0,286 ?0,128 ?0,229
??????????????????????????????????????????????????????????????????
28,6?16,1?1,8?1,26 ?0,988 ?0,441 ?1,05 ?0,548 ?0,732
??????????????????????????????????????????????????????????????????
29,4?13,4?1,0?0,710 ?0,557 ?0,198 ?0,639 ?0,296 ?0,435
? ?1,5?1,04 ?0,817 ?0,272 ?0,904 ?0,405 ?0,615
? ?1,8?1,23 ?0,967 ?0,308 ?1,05 ?0,460 ?0,712
? ?2,0?1,36 ?1,06 ?0,330 ?1,13 ?0,493 ?0,772
??????????????????????????????????????????????????????????????????
30,8?17,2?1,8?1,36 ?1,07 ?0,553 ?1,32 ?0,643 ?0,859
??????????????????????????????????????????????????????????????????
42,0?26,5?5,0?4,93 ?3,87 ?3,88 ?8,04 ?2,93 ?3,83
??????????????????????????????????????????????????????????????????
46,0?30,0?6,0?6,44 ?5,06 ?6,28 ?1,24 ?4,19 ?5,39
??????????????????????????????????????????????????????????????????
63,0?9,0 ?1,0?1,33 ?1,05 ?0,194 ?4,82 ?0,431 ?1,53
(Измененная редакция, Изм. N 1).
Тип Б

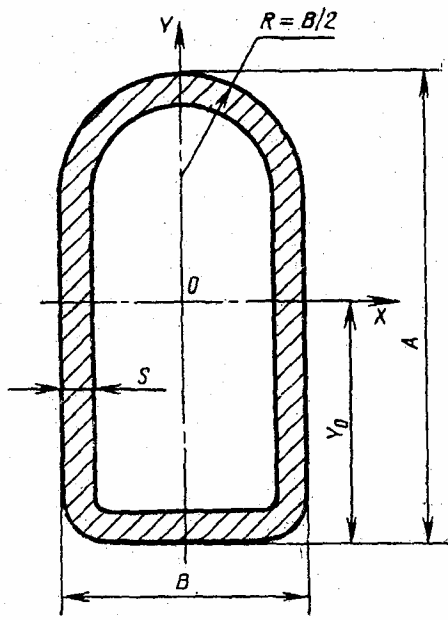

Черт. 2
Таблица 2
Размеры, мм
??????????????????????????????????????????????????????????????????
А ?В ? s ?Площадь ? Масса ? Момент инерции, ?Момент сопро-
? ? ?сече- ?1 м, кг ? см4 ~= ?тивления, см3 ~=
? ? ?ния, см2 ? ??????????????????????????????????????
? ? ? ? ? I ? I ? W ? W
? ? ? ? ? х ? y ? x ? y
??????????????????????????????????????????????????????????????????
16?10?1,0?0,428 ?0,336 ?0,123 ?0,062 ?0,154 ?0,124
? ?1,5?0,618 ?0,486 ?0,167 ?0,0815 ?0,209 ?0,163
??????????????????????????????????????????????????????????????????
20?10?1,0?0,520 ?0,408 ?0,234 ?0,0807 ?0,234 ?0,161
? ?1,5?0,754 ?0,592 ?0,323 ?0,107 ?0,323 ?0,213
??????????????????????????????????????????????????????????????????
25?16?1,0?0,690 ?0,542 ?0,508 ?0,272 ?0,407 ?0,340
? ?1,5?1,01 ?0,794 ?0,716 ?0,376 ?0,572 ?0,470
? ?2,0?1,32 ?1,034 ?0,895 ?0,461 ?0,716 ?0,577
??????????????????????????????????????????????????????????????????
32?22?1,0?0,903 ?0,709 ?1,112 ?0,674 ?0,695 ?0,613
? ?1,5?1,33 ?1,045 ?1,59 ?0,953 ?0,993 ?0,866
? ?2,0?1,74 ?1,37 ?2,017 ?1,195 ?1,26 ?1,087
? ?2,5?2,14 ?1,68 ?2,40 ?1,41 ?1,50 ?1,28
??????????????????????????????????????????????????????????????????
40?20?1,0?1,07 ?0,842 ?2,040 ?0,733 ?1,02 ?0,733
? ?1,5?1,58 ?1,24 ?2,93 ?1,03 ?1,47 ?1,03
? ?2,0?2,08 ?1,63 ?3,75 ?1,29 ?1,87 ?1,29
? ?2,5?2,55 ?2,01 ?4,49 ?1,51 ?2,24 ?1,51
??????????????????????????????????????????????????????????????????
50?20?1,0?1,29 ?1,01 ?3,75 ?0,931 ?1,50 ?0,931
? ?1,5?1,91 ?1,50 ?5,44 ?1,31 ?2,17 ?1,31
? ?2,0?2,51 ?1,97 ?6,99 ?1,65 ?2,80 ?1,65
? ?2,5?3,09 ?2,43 ?8,43 ?1,93 ?3,37 ?1,93
??????????????????????????????????????????????????????????????????
60?25?1,5?2,33 ?1,82 ?9,70 ?2,55 ?3,23 ?2,04
? ?2,0?3,07 ?2,41 ?12,56 ?3,24 ?4,19 ?3,59
? ?2,5?3,79 ?2,97 ?15,24 ?3,85 ?5,08 ?3,08
? ?3,0?4,50 ?3,53 ?17,76 ?4,39 ?5,92 ?3,52
??????????????????????????????????????????????????????????????????
80?60?1,5?3,55 ?2,78 ?27,95 ?19,76 ?6,98 ?6,59
? ?2,0?4,70 ?3,69 ?36,56 ?25,76 ?9,14 ?8,59
? ?2,5?5,83 ?4,60 ?44,83 ?31,49 ?11,21 ?10,49
? ?3,0?6,95 ?5,46 ?52,80 ?36,95 ?13,19 ?12,32
? ?3,5?8,05 ?6,32 ?60,39 ?42,15 ?15,09 ?14,05
Тип В

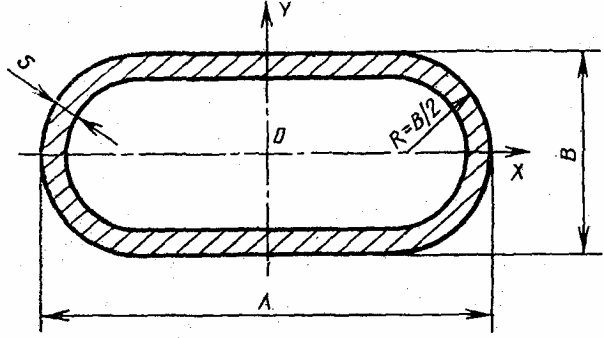

Черт. 3
Таблица 3
Размеры, мм
??????????????????????????????????????????????????????????????????
А ? В ? s ?Площадь ? y ?Масса ?Момент инер- ?Момент сопро-
? ? ?сече- ? 0 ? 1 м, ?ции, см4 ~= ?тивления, см3 ~=
? ? ?ния, см2? ? кг ????????????????????????????????
? ? ? ? ? ? I ? I ? W ? W
? ? ? ? ? ? х ? y ? x ? y
??????????????????????????????????????????????????????????????????
14 ?9 ?1,0 ?0,386 ?6,36 ?0,303 ?0,0866 ?0,0436?0,113 ?0,0969
??????????????????????????????????????????????????????????????????
16 ?9 ?1,0 ?0,426 ?7,33 ?0,334 ?0,123 ?0,0501?0,142 ?0,111
??????????????????????????????????????????????????????????????????
18 ?9 ?1,0 ?0,466 ?8,33 ?0,366 ?0,168 ?0,0565?0,174 ?0,126
? ?1,5 ?0,672 ?8,36 ?0,527 ?0,229 ?0,733 ?0,238 ?0,163
??????????????????????????????????????????????????????????????????
20 ?12 ?1,0 ?0,553 ?9,11 ?0,434 ?0,260 ?0,120 ?0,239 ?0,199
? ?1,5 ?0,802 ?9,14 ?0,630 ?0,359 ?0,160 ?0,331 ?0,267
??????????????????????????????????????????????????????????????????
22 ?9 ?1,0 ?0,546 ?10,29?0,428 ?0,287 ?0,0694?0,245 ?0,154
? ?1,5 ?0,792 ?10,33?0,621 ?0,396 ?0,0904?0,340 ?0,201
??????????????????????????????????????????????????????????????????
25 ?10 ?1,0 ?0,621 ?11,71?0,488 ?0,425 ?0,100 ?0,320 ?0,200
? ?1,5 ?0,905 ?11,74?0,711 ?0,592 ?0,132 ?0,447 ?0,265
? ?2,0 ?1,171 ?11,78?0,919 ?0,734 ?0,156 ?0,555 ?0,311
??????????????????????????????????????????????????????????????????
28 ?18 ?1,5 ?1,184 ?12,69?0,929 ?1,101 ?0,565 ?0,718 ?0,627
? ?2,0 ?1,543 ?12,72?1,211 ?1,385 ?0,698 ?0,907 ?0,776
??????????????????????????????????????????????????????????????????
32 ?12 ?1,5 ?1,162 ?15,06?0,912 ?1,264 ?0,260 ?0,746 ?0,434
? ?2,0 ?1,514 ?15,10?1,189 ?1,590 ?0,313 ?0,941 ?0,521
???????????????????????????????????????????????????????????????
?16 ?1,5 ?1,257 ?14,78?0,986 ?1,461 ?0,498 ?0,848 ?0,623
? ?2,0 ?1,640 ?14,81?1,287 ?1,846 ?0,612 ?1,074 ?0,765
??????????????????????????????????????????????????????????????????
36 ?18 ?1,5 ?1,424 ?16,61?1,118 ?2,119 ?0,728 ?1,093 ?0,809
? ?2,0 ?1,863 ?16,65?1,462 ?2,692 ?0,904 ?1,391 ?1,00
??????????????????????????????????????????????????????????????????
40 ?25 ?1,5 ?1,709 ?18,12?1,341 ?3,328 ?1,56 ?1,521 ?1,33
? ?2,0 ?2,243 ?18,16?1,760 ?4,259 ?2,09 ?1,950 ?1,67
? ?2,5 ?2,759 ?18,19?2,165 ?5,111 ?2,48 ?2,344 ?1,98
???????????????????????????????????????????????????????????????
45 ?18 ?1,5 ?1,694 ?21,05?1,330 ?3,812 ?0,913 ?1,592 ?1,01
? ?2,0 ?2,223 ?21,09?1,745 ?4,879 ?1,14 ?2,040 ?1,26
? ?2,5 ?2,734 ?21,12?2,146 ?5,854 ?1,32 ?2,452 ?1,47
???????????????????????????????????????????????????????????????
50 ?25 ?1,5 ?2,009 ?23,03?1,577 ?5,912 ?2,07 ?2,192 ?1,66
? ?2,0 ?2,643 ?23,06?2,074 ?7,613 ?2,62 ?2,826 ?2,10
? ?2,5 ?3,259 ?23,10?2,558 ?9,191 ?3,12 ?3,416 ?2,49
Примечание. Масса труб вычислена при плотности стали 7,85.
Примеры условных обозначений
Труба наружными размерами А = 50 мм, В = 25 мм, толщиной стенки S = 1,5 мм, длиной кратной 1500 мм, из стали марки 10, группа В ГОСТ 13663-86:
50 х 25 х 1,5 х 1500 кр ГОСТ 8644-68
Труба ------------------------------------
В 10 ГОСТ 13663-86
То же, мерной длиной 6000 мм:
50 х 25 х 1,5 х 6000 ГОСТ 8644-68
Труба ----------------------------------
В 10 ГОСТ 13663-86
То же, немерной длины:
50 х 25 х 1,5 ГОСТ 8644-68
Труба --------------------------
В 10 ГОСТ 13663-86
При обозначении плоскоовальной трубы типов А, Б или В после слова "труба" должна быть соответственно вставлена буква А, Б или В.
3. Длина труб, а также предельные отклонения по размерам должны соответствовать ГОСТ 8639-82.
4. Технические требования должны соответствовать ГОСТ 13663-86.


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/17/gost_11460.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
