"ГОСТ 27255-87 (ИСО 6484-86). Машины землеройные. Скреперы с элеваторной загрузкой. Расчет вместимости ковшей"

(введен в действие Постановлением Госстандарта СССР от 30.03.1987 N 1033)

"ГОСТ 27255-87 (ИСО 6484-86). Машины землеройные. Скреперы с элеваторной загрузкой. Расчет вместимости ковшей"
(введен в действие Постановлением Госстандарта СССР от 30.03.1987 N 1033)

Оглавление

ГОСТ 27255-87 (ИСО 6484-86). Машины землеройные. Скреперы с элеваторной загрузкой. Расчет вместимости ковшей

Информационные данные

1. Назначение и область применения

2. Ссылки

3. Термины и определения

4. Расчет вместимости

5. Результаты расчета

Приложение. Ссылочные нормативно-технические документы

Введен в действие

Постановлением Госстандарта СССР

от 30 марта 1987 г. N 1033

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МАШИНЫ ЗЕМЛЕРОЙНЫЕ

СКРЕПЕРЫ С ЭЛЕВАТОРНОЙ ЗАГРУЗКОЙ

РАСЧЕТ ВМЕСТИМОСТИ КОВШЕЙ

Earth-moving machinery. Elevator scrapers.

Volumetric ratings

ГОСТ 27255-87

(ИСО 6484-86)

Группа Г45

ОКП 48 1300

Срок действия

с 1 января 1988 года

до 1 января 1993 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Внесен Министерством строительного, дорожного и коммунального машиностроения СССР.

2. Постановлением Государственного комитета СССР по стандартам от 30.03.1987 N 1033 введен в действие государственный стандарт СССР ГОСТ 27255-87, в качестве которого непосредственно применен международный стандарт ИСО 6484-86, с 01.01.1988.

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает приближенный метод расчета объема типовых материалов, вмещаемых ковшом скрепера с элеваторной загрузкой, основанный на использовании данных о внутренних размерах ковша и условном объеме "шапки" ковша. Метод расчета используют для сравнения вместимостей ковшей.

2. ССЫЛКИ

Ссылочные документы приведены в обязательном Приложении.

3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

3.1. Скрепер с элеваторной загрузкой - скрепер по ИСО 7133 с прикрепленным к ковшу вспомогательным механизмом для загрузки материала.

3.2. Составные части скрепера с элеваторной загрузкой - составные части по черт. 1 - 3.

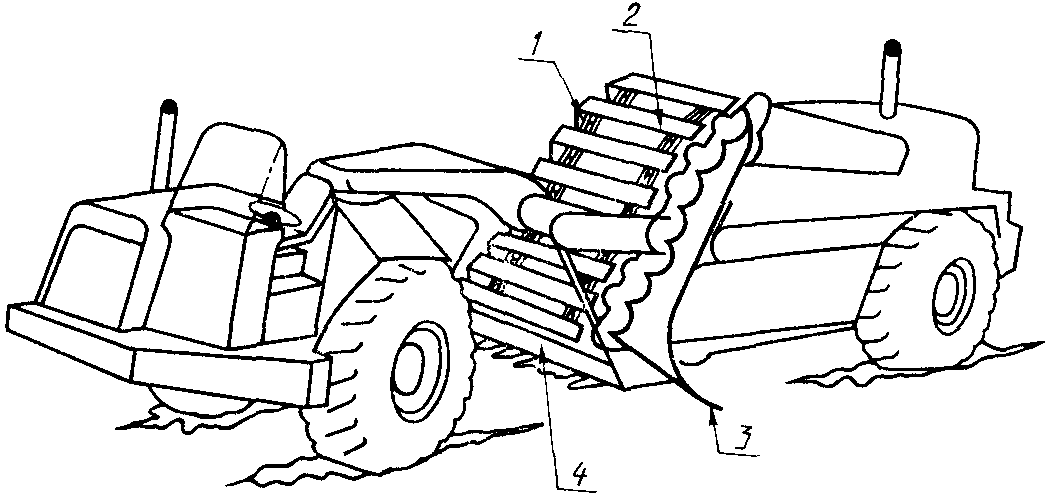

Скрепер с элеваторной загрузкой

1 - цепи; 2 - скребки; 3 - элеватор; 4 - нож

Черт. 1

Составные части ковша скрепера

1 - боковая стенка; 2 - выдвижная задняя стенка;

3 - днище; 4 - нож

Черт. 2

Границы геометрического объема

Плоскости, относящиеся к натяжной звездочке

и скребкам элеватора

1 - см. п. 4.2д; 2 - средняя линия, см. п. 4.2е;

3 - днище; 4 - нож; 5 - см. п. 4.2г; 6 - см. п. 4.2д

Черт. 3

4. РАСЧЕТ ВМЕСТИМОСТИ

4.1. Ковш располагают так, чтобы нижняя плоская поверхность ковша находилась в горизонтальном или близком к горизонтальному положении.

4.2. Положение механизма разгрузки ковша должно обеспечивать максимальную вместимость ковша.

4.3. Положение механизма элеваторной загрузки должно обеспечивать минимальное расстояние между ножом скрепера и траекторией наружных кромок скребков элеватора, соответствовать документации изготовителя.

ИС NORMPROD: примечание.

Нумерация пунктов дана в соответствии с официальным текстом документа.

4.2. Границы геометрического объема ковша

Границами геометрического объема ковша служат:

а) внутренние поверхности боковых стенок;

б) внутренняя поверхность задней части или механизма выдвижения задней стенки;

в) днище;

г) плоскость, перпендикулярная передней поверхности ножа и проходящая через ось натяжной звездочки элеватора (черт. 3);

д) плоскость (или линейное продолжение) внутренней траектории скребков элеватора, ближайших к грузу в ковше (черт. 3);

е) плоскость, определяемая средними линиями (черт. 3), проведенными горизонтально, чтобы площадь боковой стенки, находящаяся выше этих линий, была равна площади, расположенной ниже их;

ж) вертикальные плоскости, соединяющие внутренние поверхности боковых стенок с плоскостью, определяемой средними линиями.

4.3. Границы объема "шапки" ковша

Границами объема "шапки" ковша служат:

а) верхняя горизонтальная поверхность геометрического объема (п. 4.2е);

б) плоскость (или линейное продолжение плоскости) внутренней траектории скребков элеватора (п. 4.2д);

в) плоскость, проведенная через верхнюю точку сплошной задней части ковша или механизма выдвижения задней стенки и касающаяся наружных кромок скребков элеватора (точка касания - верхний конец элеватора, черт. 4).

Границы объема "шапки" ковша. Касательная плоскость

1 - см. п. 4.3в; 2 - не менее 3:1, см. п. 4.3в и 4.3г;

3 - см. п. 4.3в

Черт. 4

Уклон плоскости не должен быть менее 3:1 (18,4°) в направлении вперед и вверх от верхней точки сплошной задней части ковша или механизма выдвижения задней стенки. Если уклон менее 3:1, то ограничивающая плоскость должна соответствовать требованиям п. 4.3г;

г) плоскость с уклоном 3:1 (в направлении назад и вниз), касательная к наружным кромкам скребков элеватора и доходящая до пересечения с задней частью ковша;

д) плоскости с уклоном 1:1 (45°), направленные вверх и к середине ковша от средних линий (черт. 5).

Границы объема "шапки"

1 - см. п. 4.3д; 2 - не менее 3:1, см. п. 4.3в;

3 - средняя линия

Черт. 5

4.4. Номинальная вместимость ковша

Номинальная вместимость представляет собой сумму геометрического объема и объема "шапки" ковша.

Выступы (косынки, опорные рычаги элеватора в ковше скрепера и т.д.) при расчете вместимости ковша не учитывают.

5. РЕЗУЛЬТАТЫ РАСЧЕТА

5.1. Значения номинальной вместимости ковша не должны отличаться более чем на +/- 3% вместимости, определяемой по данному методу.

5.2. Значения номинальной вместимости ковша менее 10 м3 следует указывать с точностью до 0,1 м3, более 10 м3 - с точностью до 0,5 м3.

Приложение

Обязательное

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

??????????????????????????????????????????????????????????????????

Раздел, пункт, ? Обозначение ?Обозначение отечественного

в котором приведена ?соответствующего ? нормативно-технического

ссылка ? стандарта ?документа, на который дана

? ? ссылка

??????????????????????????????????????????????????????????????????

3.1 ?ИСО 7133 ? -
