Название документа
"ГОСТ 8559-75* (СТ СЭВ 3616-82). Сталь калиброванная квадратная. Сортамент"
(утв. Постановлением Госстандарта СССР от 04.04.1975 N 866)
(ред. от 01.05.1985)

"ГОСТ 8559-75* (СТ СЭВ 3616-82). Сталь калиброванная квадратная. Сортамент"
(утв. Постановлением Госстандарта СССР от 04.04.1975 N 866)
(ред. от 01.05.1985)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 4 апреля 1975 г. N 866
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТАЛЬ КАЛИБРОВАННАЯ КВАДРАТНАЯ
СОРТАМЕНТ
Calibrated square steel. Dimensions
ГОСТ 8559-75*
(СТ СЭВ 3616-82)
Список изменяющих документов
(в ред. Изменения N 1, утв. в апреле 1983 г.,
Изменения N 2, утв. в мае 1985 г.)
Группа В32
ОКП 11 4000
Взамен ГОСТ 8559-57
Постановлением Государственного комитета стандартов Совета Министров СССР от 4 апреля 1975 г. N 866 срок введения установлен с 01.01.76.
Проверен в 1985 г. Постановлением Госстандарта СССР от 20.05.85 N 1406 срок действия продлен до 01.01.96.
* Переиздание (апрель 1993 г.) с Изменениями N 1, 2, утвержденными, в апреле 1983 г., в мае 1985 г. (ИУС 7-83, 8-85).
1. Настоящий стандарт распространяется на калиброванную сталь квадратного сечения размером от 3 до 100 мм.
Стандарт полностью соответствует СТ СЭВ 3616-82.
(Измененная редакция, Изм. N 1).
2. Размеры сечения стали и предельные отклонения по ним должны соответствовать указанным на черт. 1 и в табл. 1.

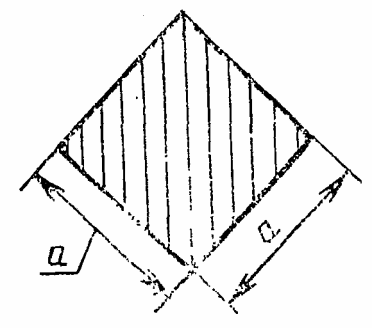

Черт. 1
Таблица 1
??????????????????????????????????????????????????????????????????
Сторона ? Предельные отклонения ? Площадь ?Масса 1 м
квадрата а, ????????????????????????????????поперечного ?длины, кг
мм ? h10 ? h11 ? h12 ?сечения, мм2?
??????????????????????????????????????????????????????????????????
3,0 ?-0,040 ?-0,060 ?-0,100 ?9,00 ?0,071
??????????????????????????????????????????????????????????????????
3,2 ?-0,048 ?-0,075 ?-0,120 ?10,24 ?0,080
3,5 ? ? ? ?12,25 ?0,096
4,0 ? ? ? ?16,00 ?0,126
4,5 ? ? ? ?20,25 ?0,159
5,0 ? ? ? ?25,00 ?0,196
5,5 ? ? ? ?30,25 ?0,237
6,0 ? ? ? ?36,00 ?0,283
??????????????????????????????????????????????????????????????????
6,3 ?-0,058 ?-0,090 ?-0,150 ?39,7 ?0,311
7,0 ? ? ? ?49,0 ?0,385
8,0 ? ? ? ?64,0 ?0,502
9,0 ? ? ? ?81,0 ?0,636
10,0 ? ? ? ?100,0 ?0,785
??????????????????????????????????????????????????????????????????
11,0 ?-0,070 ?-0,110 ?-0,180 ?121,0 ?0,95
12,0 ? ? ? ?144,0 ?1,13
13,0 ? ? ? ?169,0 ?1,33
14,0 ? ? ? ?196,0 ?1,54
15,0 ? ? ? ?225,0 ?1,77
16,0 ? ? ? ?256,0 ?2,01
17,0 ? ? ? ?289,0 ?2,27
18,0 ? ? ? ?324,0 ?2,54
??????????????????????????????????????????????????????????????????
19,0 ?-0,084 ?-0,130 ?-0,210 ?361,0 ?2,83
20,0 ? ? ? ?400,0 ?3,14
21,0 ? ? ? ?441,0 ?3,46
22,0 ? ? ? ?484,0 ?3,80
24,0 ? ? ? ?576,0 ?4,52
25,0 ? ? ? ?625,0 ?4,91
26,0 ? ? ? ?676,0 ?5,30
27,0 ? ? ? ?729,0 ?5,72
28,0 ? ? ? ?784,0 ?6,15
30,0 ? ? ? ?900,0 ?7,07
??????????????????????????????????????????????????????????????????
32,0 ?-0,100 ?-0,160 ?-0,250 ?1024,0 ?8,04
34,0 ? ? ? ?1156,0 ?9,07
36,0 ? ? ? ?1296,0 ?10,2
38,0 ? ? ? ?1444,0 ?11,2
40,0 ? ? ? ?1600,0 ?12,6
41,0 ? ? ? ?1681,0 ?13,2
42,0 ? ? ? ?1764,0 ?13,8
45,0 ? ? ? ?2025,0 ?15,9
46,0 ? ? ? ?2116,0 ?16,6
48,0 ? ? ? ?2304,0 ?18,1
50,0 ? ? ? ?2500,0 ?19,6
??????????????????????????????????????????????????????????????????
53,0 ?-0,120 ?-0,190 ?-0,300 ?2809,0 ?22,1
55,0 ? ? ? ?3025,0 ?23,7
56,0 ? ? ? ?3136,0 ?24,6
60,0 ? ? ? ?3600,0 ?28,3
63,0 ? ? ? ?3969,0 ?31,2
65,0 ? ? ? ?4225,0 ?33,2
??????????????????????????????????????????????????????????????????
70,0 ?- ?-0,190 ?-0,300 ?4900,0 ?38,5
75,0 ? ? ? ?5625,0 ?44,2
80,0 ? ? ? ?6400,0 ?50,2
??????????????????????????????????????????????????????????????????
85,0 ?- ?-0,220 ?-0,350 ?7225,0 ?56,7
90,0 ? ? ? ?8100,0 ?63,6
95,0 ? ? ? ?9025,0 ?70,8
100,0 ? ? ? ?10000,0 ?78,5
Примечания. 1. По заказу потребителя калиброванная сталь может изготавливаться промежуточных размеров, не указанных в табл. 1. Предельные отклонения в этом случае должны соответствовать нормам, установленным для ближайшего большего размера.
Сталь с предельным отклонением h12 изготовляется до 1 января 1986 г.
2. Площадь поперечного сечения и масса 1 м квадратной стали вычислены по номинальному размеру. Плотность стали принята равной 7,85 г/см3.
(Измененная редакция, Изм. N 1).
3. Квадратная сталь изготовляется в прутках. По требованию потребителя сталь изготовляется в мотках.
4. В зависимости от назначения прутки изготовляются:
мерной длины;
кратной мерной длины;
немерной длины с остатком до 10% массы партии;
ограниченной длины в пределах немерной.
Остатком считаются прутки длиной не менее 1,5 м.
5. Прутки изготовляют длиной от 2 до 6,5 м. По требованию потребителя прутки изготовляются больших длин.
3 - 5. (Измененная редакция, Изм. N 1).
6, 7. (Исключены, Изм. N 1).
8. Предельные отклонения по длине прутков мерной и кратной мерной длины не должны превышать:
+30 мм - при длине прутков до 4 м;
+50 мм - при длине прутков свыше 4 м.
9. Отклонение от прямолинейности прутков не должно превышать значений, указанных в табл. 2.
Таблица 2
??????????????????????????????????????????????????????????????????
Сторона ?Отклонение от прямолинейности в зависимости от поля
квадрата, мм ? допуска
????????????????????????????????????????????????????
? на 1 м длины, мм ? на полную длину, %
????????????????????????????????????????????????????
? h10 и h11 ? h12 ? h10 и h11 ? h12
??????????????????????????????????????????????????????????????????
До 25 ?2 ?3 ?0,2 ?0,3
Св. 25 до 50 ?1 ?2 ?0,1 ?0,2
Св. 50 ?1 ?1 ?0,1 ?0,1
Отклонение от прямолинейности должно быть равномерным по всей длине. На концах прутков короткие продольные изгибы не допускаются.
(Измененная редакция, Изм. N 1, 2).

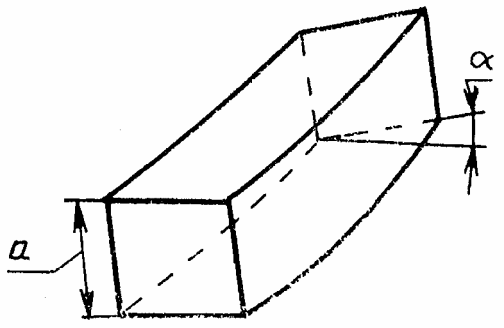

10. Скручивание прутков на 1 м длины ее (черт. 2) не должно превышать 3°.
Черт. 2
(Измененная редакция, Изм. N 1).
11. Рез прутка должен быть под прямым углом к его продольной оси. Допустимая косина реза не должна превышать:
0,17а - при стороне квадрата до 16 мм;
3 мм - при стороне квадрата свыше 16 до 30 мм;
5 мм - при стороне квадрата свыше 30 мм.
(Измененная редакция, Изм. N 1).
12. Марки и технические требования устанавливаются соответствующими стандартами.
13. Длина смятых концов прутков не должна превышать значений, указанных в табл. 3.
Таблица 3
мм
??????????????????????????????????????????????????????????????????
Сторона квадрата, мм ? Длина смятых концов, не более
??????????????????????????????????????????????????????????????????
До 25 ?20
Св. 25 до 50 ?25
" 50 до 60 ?30
(Введен дополнительно, Изм. N 1).
14. Радиус закругления кромок не должен превышать значений, указанных в табл. 4.
Таблица 4
мм
??????????????????????????????????????????????????????????????????
Сторона квадрата, мм ?Радиус закругления кромок, не
? более, для категории
??????????????????????????????
? 1 ? 2
??????????????????????????????????????????????????????????????????
До 25 ?0,5 ?0,5
Св. 25 ?0,5 ?1,0
13 и 14. (Введены дополнительно, Изм. N 1).
