ОКСТУ 5301
(код введен Изменением N 2, введенным в действие Постановлением Госстандарта СССР от 28.10.1986 N 3247)
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 ноября 1975 г. N 3732 срок действия установлен
с 1 января 1977 года
Проверен в 1981 г. Срок действия продлен
до 1 января 1987 года
Переиздание, февраль 1981 г., с Изменением N 1, утвержденным в апреле 1981 г. (ИУС 6-1981 г.).
Настоящий стандарт распространяется на модифицированную древесину и устанавливает метод определения давления набухания в плоскости прессования и перпендикулярно к ней.
(Измененная редакция, Изм. N 1).
Сущность метода состоит в определении давления на поверхности образца, зажатого в тангенциальном и радиальном направлениях обхватами, воздействующими на балки с индикаторами, вызванного увеличением размеров образца при поглощении воды или другой жидкости.
(абзац введен Изменением N 2, введенным в действие Постановлением Госстандарта СССР от 28.10.1986 N 3247)
Стандарт не распространяется на бруски, доски и втулки, имеющие высоту и толщину менее 5 мм
(абзац введен Изменением N 2, введенным в действие Постановлением Госстандарта СССР от 28.10.1986 N 3247)
1.1. Для проведения испытания используют следующую аппаратуру и материалы:

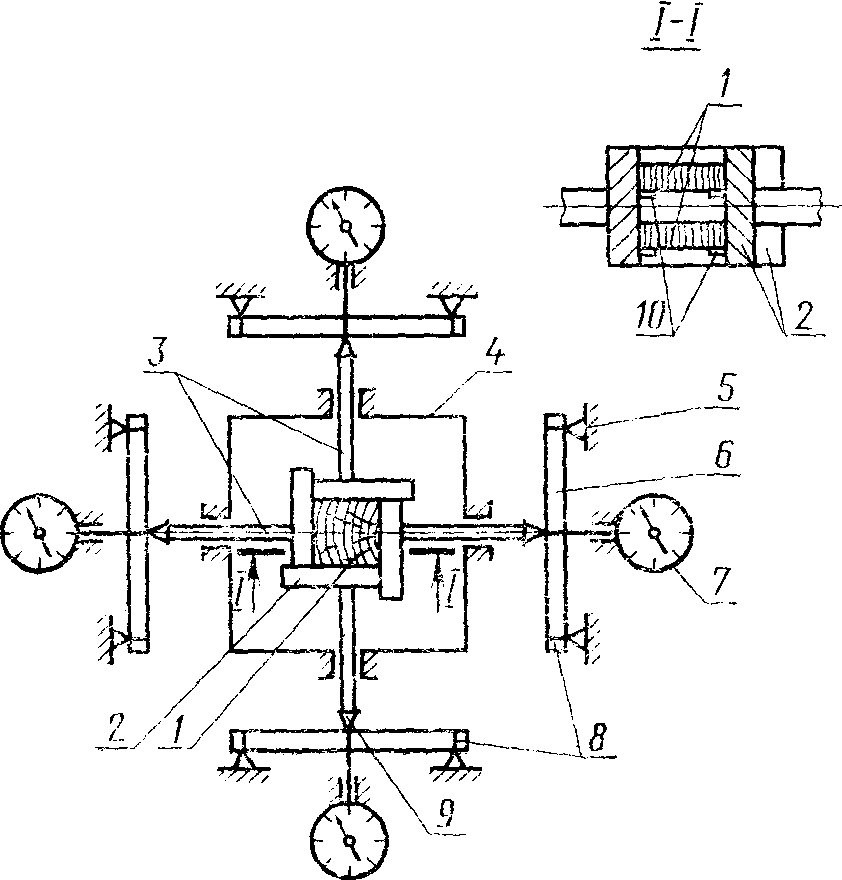

прибор, обеспечивающий измерение давления набухания с погрешностью не более 0,01 МПа в двух взаимно перпендикулярных направлениях (черт. 1);
![]()
1 - образец; 2 - обхваты; 3 - стержни; 4 - камера;
5 - опора; 6 - балка; 7 - индикатор по ГОСТ 9696-75;
8 - риски; 9 - призма; 10 - шипы
(в ред. Изменения N 2, введенного в действие
Постановлением Госстандарта СССР от 28.10.1986 N 3247)
Черт. 1
обхваты, копирующие цилиндрические поверхности (черт. 2) при испытании образцов, вырезанных из втулок с толщиной стенок от 5 до 15 мм;
![]() 1 - образец; 2 - обхват с прямолинейными внутренними
поверхностями; 3 - обхват с цилиндрическими
внутренними поверхностями; 4 - стержень
(в ред. Изменения N 2, введенного в действие
Постановлением Госстандарта СССР от 28.10.1986 N 3247)
Черт. 2
термостат типа ТС-15-3;
микрометр по ГОСТ 6507-78 или толщиномер по ГОСТ 11358-74 с погрешностью измерений не более 0,01 мм;
секундомер по ГОСТ 5072-79;
термометр по ГОСТ 9871-75 с пределом измерений температуры до 150 °C;
воду дистиллированную по ГОСТ 6709-72;
аппаратуру и материалы по ГОСТ 16483.7-71.
2.1. Отбор и хранение заготовок - по ГОСТ 9629-81.
(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 28.10.1986 N 3247)
2.2. Образцы из заготовок в виде брусков и досок размерами по ГОСТ 24588-81, достаточными для получения призмы основанием 15 x 15 мм, изготовляют в виде призмы длиной вдоль волокон 5 мм.
Образцы заготовок в виде втулок толщиной стенок по ГОСТ 24588-81, достаточной для получения призмы основанием 15 x 15 мм, изготовляют в виде призмы длиной вдоль волокон 5 мм.
(п. 2.2 в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 28.10.1986 N 3247)
2.3. Образцы из брусков, досок и втулок высотой и толщиной стенок по ГОСТ 24588-81 от 5 до 15 мм изготовляют в виде прямоугольной призмы основанием (5 - 15) x 15 мм и длиной вдоль волокон 5 мм.
(абзац введен Изменением N 2, введенным в действие Постановлением Госстандарта СССР от 28.10.1986 N 3247)
Направление годичных слоев, форма и размеры образцов, вырезанных из втулок с толщиной стенок от 5 до 15 мм и внутренним диаметром не менее 50 мм, должны соответствовать черт. 3.
![]() а
а - образцы из втулок марок ДМТМ-КПИ
и ДМТМ-РНИ по ГОСТ 9629-81
![]() б
б - образцы из втулок марки ДМТМ-ГПТ по ГОСТ 9629-81
Черт. 3
2.4. Для каждого испытания из одного бруска, доски или втулки выпиливают по два образца один за другим вдоль волокон и указывают на них направление плоскости прессования.
(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 28.10.1986 N 3247)
2.5. Точность изготовления, шероховатость поверхности и количество образцов должны соответствовать требованиям ГОСТ 16483.0-78. Отклонение от номинальных размеров по толщине вдоль волокон не должно превышать +/- 0,1 мм.
2.6. До проведения испытаний должны быть построены градуировочные графики для каждой пары симметрично расположенных балок прибора в координатах: F - усилие, Н; f - прогиб балки, мкм. Для построения градуировочных графиков используют данные, полученные по показателям индикаторов прибора при действии заданной величины усилия F на балки через призмы, совмещенные с рисками, нанесенными посередине балок. Отсчеты для каждой величины усилий F должны быть взяты как среднее арифметическое результатов не менее трех измерений.
Расположение опор 5 на балках 6 фиксируется рисками 8 (см. черт. 1).
Величина тангенса наклона прямой к оси абсцисс на градуировочных графиках соответствует градуировочным коэффициентам балок
Градуировочные графики проверяют не реже одного раза в год.
(п. 2.6 в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 28.10.1986 N 3247)
3.1. Образцы высушивают до постоянной массы по ГОСТ 16483.7-71.
3.2. При снятых двух балках обхваты раздвигают и на поддерживающие шипы (см. черт. 1) укладывают два образца, вырезанных из одного бруска. Положение образцов в обхватах должно быть одинаково по направлению плоскости прессования и годичных слоев древесины.
Балки устанавливают на место так, чтобы риски 8 совпадали с опорами 5 (см. черт. 1).
3.3. Обхваты должны быть плотно прижаты к образцам и удерживать их с четырех сторон с предварительной нагрузкой 10 +/-1 Н.
3.4. Образцы, вырезанные из втулок марки ДМТМ-ГПТ по ГОСТ 9629-81, устанавливают в обхваты выпуклыми сторонами внутрь (черт. 4).
(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 28.10.1986 N 3247)
![]() 1 - образцы; 2 - обхваты; 3 - стержни
Черт. 4
3.5. Показания индикатора принимают за начало отсчетов.
3.6. Образцы заливают дистиллированной водой, нагретой до температуры 20, 50 или 90 °C, и одновременно включают секундомер.
3.7. Температура воды с погрешностью не более 2 °C поддерживается термостатом постоянной в течение всего опыта.
(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 28.10.1986 N 3247)
3.8. Прогиб балок измеряют по показаниям индикаторов после включения секундомера через 10, 30, 60 с, затем через 5, 10, 20, 40, 60 мин и далее через каждые 2 ч.
3.9. Испытание заканчивают, когда приращение давления набухания в течение 1 ч не превышает 1 Н.
3.10. После окончания испытания, не извлекая образцов из обхватов, микрометром измеряют среднюю высоту двух образцов
3.11. Результаты измерений прогибов балок и размеров образцов заносят в протокол (см. рекомендуемое Приложение 1).
3.12. Допускается проводить испытания по данному методу под воздействием других жидкостей - масел, керосина, спирта, глицерина и др.
4.1. Давление набухания в плоскости прессования
,где
(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 28.10.1986 N 3247)
Результаты округляют до целого числа.
(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 28.10.1986 N 3247)
4.2. Давление набухания перпендикулярно плоскости прессования
,где
(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 28.10.1986 N 3247)
Результаты округляют до целого числа.
(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 28.10.1986 N 3247)
4.3. Результаты расчетов заносят в протокол (см. рекомендуемое Приложение 1).
4.4. График зависимости давления набухания от времени выдержки образцов в нагретой воде или другой жидкости строят в координатах: p - давление, МПа; t - время, с. График строят для давления набухания, действующего в плоскости прессования или перпендикулярно к ней в радиальном или тангентальном направлении. По графику определяют максимальную величину давления набухания. Пример построения графика указан в справочном Приложении 2.
4.5. Статистическую обработку опытных данных ведут для каждого показателя по ГОСТ 16483.0-78.
4.6. За результат испытаний принимают среднее арифметическое величин давления набухания трех измерений.
Рекомендуемое
испытания модифицированной древесины на давление набухания
в зависимости от времени выдержки образцов в нагретой воде
(жидкости)
(в ред. Изменения N 2, введенного в действие
Постановлением Госстандарта СССР от 28.10.1986 N 3247)
Порода и марка модифицированной древесины _____________
Направление давления набухания ________________________
Температура окружающего воздуха _______________________
Начальная влажность образца ___________________________
Температура воды (жидкости) ___________________________
"___" ____________ 19__ года _____________ подпись
(Измененная редакция, Изм. N 1).
Справочное
![]() 1 - давление набухания при температуре воды (жидкости)
20 +/- 2 °C; 2 - давление набухания при температуре
воды (жидкости) 50 +/- 2 °C; 3 - давление набухания
при температуре воды (жидкости) 90 +/- 2 °C
