Описание

Источник публикации

М.: Издательство стандартов, 1988

Примечание к документу

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.

Ограничение срока действия снято Постановлением Госстандарта СССР от 14.09.1992 N 1173 ("ИУС", N 12, 1992).

Документ утрачивает силу с 1 января 1993 года.

Документ введен в действие с 1 января 1983 года.

Взамен ГОСТ 7386-70.

Название документа

"ГОСТ 7386-80. Государственный стандарт Союза ССР. Наконечники кабельные медные, закрепляемые опрессовкой. Конструкция и размеры"

(утв. и введен в действие Постановлением Госстандарта СССР от 07.02.1980 N 609)

(ред. от 01.06.1987)

"ГОСТ 7386-80. Государственный стандарт Союза ССР. Наконечники кабельные медные, закрепляемые опрессовкой. Конструкция и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 07.02.1980 N 609)
(ред. от 01.06.1987)

Оглавление

ГОСТ 7386-80. Государственный стандарт Союза ССР. Наконечники кабельные медные, закрепляемые опрессовкой. Конструкция и размеры

Приложение 1. Рекомендуемые размеры опрессованных соединений

Приложение 2. Рекомендуемые размеры опрессованных соединений судовых проводов и кабелей

Приложение 3. Структура условного обозначения наконечников

Утвержден и введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 7 февраля 1980 г. N 609

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НАКОНЕЧНИКИ КАБЕЛЬНЫЕ МЕДНЫЕ, ЗАКРЕПЛЯЕМЫЕ ОПРЕССОВКОЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Pressfastened copper cable thimbles.

Construction and dimensions

ГОСТ 7386-80

Список изменяющих документов

(в ред. Изменения N 1, утв. в августе 1983 г.,

Изменения N 2, утв. в июне 1987 г.)

Группа Е77

ОКП 34 4982

Срок действия

с 1 января 1983 года

до 1 января 1993 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

ИСПОЛНИТЕЛИ

В.Н. Алексеенко, Г.Н. Ивановская

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 7 февраля 1980 г. N 609

3. Периодичность проверки - 5 лет

4. ВЗАМЕН ГОСТ 7386-70

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ИС NORMPROD: примечание.

Взамен ГОСТ 617-72 Постановлением Госстандарта СССР от 22.06.1990 N 1744 с 1 января 1992 года введен в действие ГОСТ 617-90.

ГОСТ 617-72

ГОСТ 7386-80

6. Срок действия продлен до 01.01.93 Постановлением Госстандарта СССР от 16.06.87 N 2085

7. Переиздание (январь 1988 г.) с Изменениями N 1, 2, утвержденными в августе 1983 г., июне 1987 г. (ИУС 12-83, 9-87).

1. Настоящий стандарт распространяется на медные кабельные наконечники, закрепляемые опрессовкой и предназначенные для оконцевания проводов и кабелей с медными жилами сечением от 2,5 до 300 мм² на напряжение до 35 кВ.

Стандарт не распространяется на наконечники, применяемые в полупроводниковой технике.

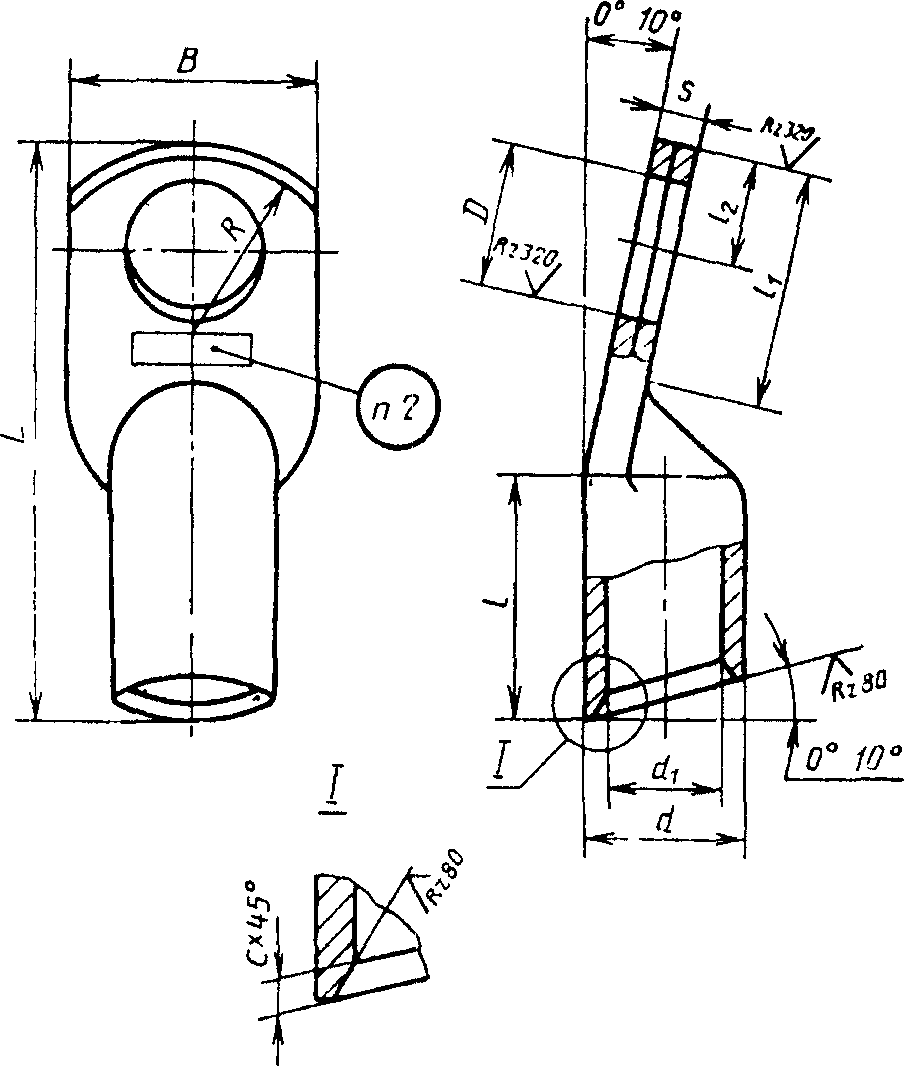

2. Конструкция, основные размеры, условное обозначение с указанием вида климатического исполнения по ГОСТ 15150-69, коды ОКП, предельные отклонения, расчетная масса наконечников и место нанесения маркировки должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Обозначение	Код ОКП	Диаметр контактного стержня	D	d	d₁	C	L	l_min	l₁	l₂	S <**>	B, не более	R_max	Расчетная масса 1000 шт., кг, не более
2,5-3-2,6-М-УХЛ3 <*>	34 4982 0011	3	3,2	5	2,6	0,6	28 +/- 1,0	10	12 +/- 0,3	4,0	2,0	7	10	3,1
2,5-3-2,6-М-Т2 <*>	34 4982 0012
2,5-4-2,6-М-УХЛ3	34 4982 0021	4	4,3							5,0	1,7	8
2,5-4-2,6-М-Т2	34 4982 0022
2,5-5-2,6-М-УХЛ3	34 4982 0031	5	5,3							7,0	1,3	10
2,5-5-2,6-М-Т2	34 4982 0032
2,5-6-2,6-М-УХЛ3 <*>	34 4982 0033	6	6,4				30 +/- 1,0		14 +/- 0,3		1,0	12		3,0
2,5-6-2,6-М-Т2 <*>	34 4982 0034
4-4-3-М-УХЛ3	34 4982 0041	4	4,3		3,0	0,5	32 +/- 1,0	12	16 +/- 0,4	5,0	1,4	8		3,6
4-4-3-М-Т2	34 4982 0042
4-5-3-М-УХЛ3	34 4982 0051	5	5,3							7,0	1,1	10		3,4
4-5-3-М-Т2	34 4982 0052
4-6-3-М-УХЛ3	34 4982 0061	6	6,4							8,5	1,0	12		3,2
4-6-3-М-Т2	34 4982 0062
6-4-4-М-УХЛ3 <*>	34 4982 0071	4	4,3	6	4,0					5,0	1,6	9		4,3
6-4-4-М-Т2 <*>	34 4982 0072
6-5-4-М-УХЛ3	34 4982 0081	5	5,3							7,0	1,5	10		3,9
6-5-4-М-Т2	34 4982 0082
6-6-4-М-УХЛ3	34 4982 0091	6	6,4							8,5	1,2	12
6-6-4-М-Т2	34 4982 0092
10-5-5-М-УХЛ3 <*>	34 4982 0101	5	5,3	8	5,0	0,8	40 +/- 1,0	14	20 +/- 0,6	7,0	2,5	11	10	10,0
10-5-5-М-Т2 <*>	34 4982 0102
10-6-5-М-УХЛ3	34 4982 0111	6	6,4							8,5	1,9	14		9,8
10-6-5-М-Т2	34 4982 0112
10-8-5-М-УХЛ3	34 4982 0121	8	8,4							11,0	1,7	16		9,2
10-8-5-М-Т2	34 4982 0122
16-6-6-М-УХЛ3	34 4982 0131	6	6,4	9	6,0					8,5	2,2	14		11,6
16-6-6-М-Т2	34 4982 0132
16-8-6-М-УХЛ3	34 4982 0141	8	8,4							11,0	1,9	16		10,4
16-8-6-М-Т2	34 4982 0142
25-6-7-М-УХЛ3 <*>	34 4982 0151	6	6,4	10	7,0		45 +/- 1,0	20		8,5	2,5	15		15,5
25-6-7-М-Т2 <*>	34 4982 0152
25-8-7-М-УХЛ3 <*>	34 4982 0161	8	8,4							11,0	2,2	16		13,8
25-8-7-М-Т2 <*>	34 4982 0162
25-6-8-М-УХЛ3 <*>	34 4982 0171	6	6,4	11	8,0		50 +/- 1,0		22 +/- 0,6	8,5	2,5		15	19,8
25-6-8-М-Т2 <*>	34 4982 0172
25-8-8-М-УХЛ3	34 4982 0181	8	8,4							11,0				17,9
25-8-8-М-Т2	34 4982 0182
25-10-8-М-УХЛ3	34 4982 0191	10	10,5							11,5	2,0	20		16,7
25-10-8-М-Т2	34 4982 0192
35-8-9-М-УХЛ3 <*>	34 4982 0201	8	8,4	12	9,0		60 +/- 1,5	24		11,0	2,5	18		25,0
35-8-9-М-Т2 <*>	34 4982 0202
35-10-9-М-УХЛ3 <*>	34 4982 0211	10	10,5							11,5	2,0	20		24,6
35-10-9-М-Т2 <*>	34 4982 0212
35-12-9-М-УХЛ3 <*>	34 4982 0221	12	13,0	12	9,0	0,8	60 +/- 1,5	24	25 +/- 0,6	13,5	2,0	22	15	24,1
35-12-9-М-Т2 <*>	34 4982 0222
35-8-10-М-УХЛ3	34 4982 0231	8	8,4	13	10		63 +/- 1,5			11,0	2,3	20		27,3
35-8-10-М-Т2	34 4982 0232
35-10-10-М-УХЛ3	34 4982 0241	10	10,5							12,5				25,8
35-10-10-М-Т2	34 4982 0242
35-12-10-М-УХЛ3	34 4982 0251	12	13,0							13,5	2,1	22		23,6
35-12-10-М-Т2	34 4982 0252
50-8-11-М-УХЛ3	34 4982 0261	8	8,4	14	11					11,0	2,3	20		31,4
50-8-11-М-Т2	34 4982 0262
50-10-11-М-УХЛ3	34 4982 0271	10	10,5							12,5	2,1	22		30,0
50-10-11-М-Т2	34 4982 0272
50-12-11-М-УХЛ3	34 4982 0281	12	13,0							13,5	1,9	24		27,4
50-12-11-М-Т2	34 4982 0282
50-8-12-М-УХЛ3 <*>	34 4982 0291	8	8,4	15	12		65 +/- 1,5		26 +/- 0,6	11,0	2,4	22		34,0
50-8-12-М-Т2 <*>	34 4982 0292
50-10-12-М-УХЛ3 <*>	34 4982 0301	10	10,5							12,5				32,3
50-10-12-М-Т2 <*>	34 4982 0302
50-12-12-М-УХЛ3	34 4982 0303	12	13,0							13,5	2,2	24		28,6
50-12-12-М-Т2	34 4982 0304
70-10-13-М-УХЛ3	34 4982 0311	10	10,5	16	13			26	27 +/- 0,6	12,5	2,8			37,4
70-10-13-М-Т2	34 4982 0312
70-12-13-М-УХЛ3	34 4982 0321	12	13,0							13,5				35,7
70-12-13-М-Т2	34 4982 0322
95-10-15-М-УХЛ3 <*>	34 4982 0331	10	10,5	19	15	1,0	75 +/- 1,5	32	27 +/- 0,6	12,5	3,4	28	20	66,8
95-10-15-М-Т2 <*>	34 4982 0332
95-12-15-М-УХЛ3	34 4982 0341	12	13,0							13,5				65,4
95-12-15-М-Т2	34 4982 0342
95-10-16-М-УХЛ3 <*>	34 4982 0351	10	10,5	20	16					12,5		30		70,7
95-10-16-М-Т2 <*>	34 4982 0352
95-12-16-М-УХЛ3 <*>	34 4982 0361	12	13,0							13,5				68,5
95-12-16-М-Т2 <*>	34 4982 0362
120-12-17-М-УХЛ3	34 4982 0371			22	17	1,3	81 +/- 2,0		34 +/- 0,8		3,9	34	25	104,5
120-12-17-М-Т2	34 4982 0372
120-16-17-М-УХЛ3	34 4982 0381	16	17,0							16,0				102,5
120-16-17-М-Т2	34 4982 0382
120-12-18-М-УХЛ3 <*>	34 4902 0391	12	13,0	24	18	1,5	85 +/- 2,0	34		13,5	5,0	35		142,4
120-12-18-М-Т2 <*>	34 4982 0392
120-16-18-М-УХЛ3 <*>	34 4982 0401	16	17,0							16,0				140,2
120-16-18-М-Т2 <*>	34 4982 0402
150-12-19-М-УХЛ3 <*>	34 4982 0411	12	13,0	25	19		90 +/- 2,0			13,5	5,3	36		155,5
150-12-19-М-Т2 <*>	34 4982 0412
150-16-19-М-УХЛ3	34 4982 0421	16	17,0							16,0				153,8
150-16-19-М-Т2	34 4982 0422
150-12-20-М-УХЛ3 <*>	34 4982 0431	12	13,0	26	20					13,5		38		168,0
150-12-20-М-Т2 <*>	34 4982 0432
150-16-20-М-УХЛ3 <*>	34 4982 0441	16	17,0			1,5				16,0				163,2
150-16-20-М-Т2 <*>	34 4982 0442
185-12-21-М-УХЛ3 <*>	34 4982 0451	12	13,0	27	21		95 +/- 2,0	38	41 +/- 1,0	13,5				190,5
185-12-21-М-Т2 <*>	34 4982 0452
185-16-21-М-УХЛ3	34 4982 0461	16	17,0							16,0	5,1	40	30	181,0
185-16-21-М-Т2	34 4982 0462
185-20-21-М-УХЛ3 <*>	34 4982 0471	20	21,0							18,5				170,0
185-20-21-М-Т2 <*>	34 4982 0472
185-16-23-М-УХЛ3 <*>	34 4982 0481	16	17,0	30	23	1,7	105 +/- 2,0			16,0	6,0	45		262,6
185-16-23-М-Т2 <*>	34 4982 0482
185-20-23-М-УХЛ3 <*>	34 4982 0491	20	21,0							20,0	5,5	48		255,4
185-20-23-М-Т2 <*>	34 4982 0492
240-16-24-М-УХЛ3	34 4982 0501	16	17,0	32	24	2,0				16,0	6,0			272,6
240-16-24-М-Т2	34 4982 0502
240-20-24-М-УХЛ3	34 4982 0511	20	21,0							20,0				257,0
240-20-24-М-Т2	34 4982 0512
300-16-27-М-УХЛ3	34 4982 0521	16	17,0	34	27					16,0	6,3	50		304,6
300-16-27-М-Т2	34 4982 0522
300-20-27-М-УХЛ3	34 4982 0531	20	21,0							20,0				283,0
300-20-27-М-Т2	34 4982 0532

--------------------------------

<*> Допускается применять в технически обоснованных случаях.

<**> Размер для справок.

(Измененная редакция, Изм. N 2).

ИС NORMPROD: примечание.

Взамен ГОСТ 617-72 Постановлением Госстандарта СССР от 22.06.1990 N 1744 с 1 января 1992 года введен в действие ГОСТ 617-90.

3. Кабельные наконечники должны изготовляться из медных труб марки М2 по ГОСТ 617-72.

Допускается изготовление наконечников из меди других марок по качеству аналогичных марке М2.

4. Основные размеры опрессованных соединений указаны в рекомендуемых приложениях 1, 2.

5. Остальные требования по ГОСТ 23981-80.

6. Структура и пример условного обозначения приведены в приложении 3.

(Измененная редакция, Изм. N 2).

Приложение 1

Рекомендуемое

РЕКОМЕНДУЕМЫЕ РАЗМЕРЫ ОПРЕССОВАННЫХ СОЕДИНЕНИЙ

Рекомендуемые размеры опрессованных соединений кабельных наконечников приведены на черт. 1, 2 и в табл. 1, 2.

1 - наконечник; 2 - кабель

Черт. 1

Примечание: l - длина жильной части хвостовика наконечника в таблице стандарта.

Таблица 1

мм

Типоразмер	Маркировка	Сечение жилы, мм²	Класс жилы по ГОСТ 22483-77	l₁	l₂	h
2,5-3-2,6	2,5-3	2,5	3; 4; 5; 6	3	< 1	2,5 +/- 0,25
2,5-4-2,6	2,5-4	3; 4	1; 2; 3; 4
2,5-5-2,6	2,5-5
2,5-6-2,6	2,5-6
4-4-3	4-4	4	5
4-5-3	4-5	4	5
4-6-3	4-6	5; 6	1
6-4-4	6-4	4	6			3,0 +/- 0,25
6-5-4	6-5	5	2; 3; 4
6-5-4	6-5	6	2; 3; 4; 5
6-6-4	6-6	8	1; 2; 3; 4
6-6-4	6-6	10	1
10-5-5	10-5	10	2; 3; 4	4		4,0 +/- 0,25
10-6-5	10-6	16	1
10-8-5	10-8	16	1

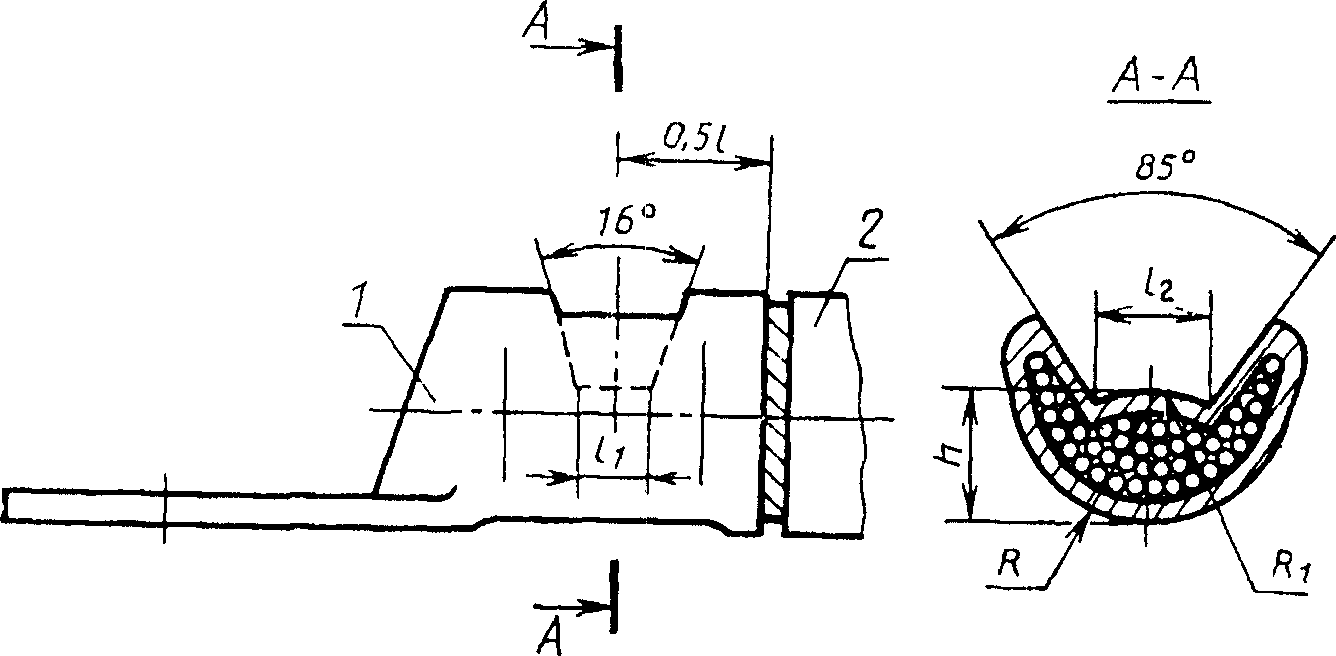

1 - наконечник; 2 - кабель

Черт. 2

Примечание: l - длина жильной части хвостовика наконечника в таблице стандарта.

(Измененная редакция, Изм. N 2).

Таблица 2

Размеры, мм

Типоразмер	Маркировка	Сечение, мм²	l₁	l₂	R	R₁	h
16-6-6	16-6	16	9,5	4,0	5,0	5,0	4,3
16-8-6	16-8
25-6-8	25-6	25		5,0	6,0	6,0	5,0
25-8-8	25-8
25-10-8	25-10
35-8-10	35-8	35	11,5	6,0	7,0	7,0	5,5
35-10-10	35-10
35-12-10	35-12
50-8-11	50-8	50			7,5	7,5	6,5
50-10-11	50-10
50-12-11	50-12
70-10-13	70-10	70	12,5	7,5	9,0	8,5	7,3
70-12-13	70-12
95-10-15	95-10	95		8,0	10,5	10,0	8,5
95-12-15	95-12
120-12-17	120-12	120	13,5	10,5	12,0	12,0	11,0
120-16-17	120-16
150-12-19	150-12	150	14,5	12,5	14,0	14,0	12,0
150-16-19	150-16
185-12-21	185-12	185	15,5	13,5	15,0	15,0	13,0
185-16-21	185-16
240-16-24	240-16	240	17,0	15,0	17,5	17,5	15,0
240-20-24	240-20
300-16-27	300-16	300	19,0	17,0	19,0	19,5	17,0
300-20-27	300-20

(Измененная редакция, Изм. N 1, 2).

Приложение 2

Рекомендуемое

РЕКОМЕНДУЕМЫЕ РАЗМЕРЫ ОПРЕССОВАННЫХ СОЕДИНЕНИЙ

СУДОВЫХ ПРОВОДОВ И КАБЕЛЕЙ

Рекомендуемые размеры опрессованных соединений кабельных наконечников приведены на черт. 1 приложения 1 и в таблице.

мм

Типоразмер	Маркировка	Сечение жилы, мм²	Класс жилы по ГОСТ 22483-77	l₁	l₂	h
2,5-3-2,6	2,6-3	2,5	3; 4; 5; 6	3	< 1	2,5 +/- 0,25
2,5-4-2,6	2,6-4	3; 4	1; 2; 3; 4
2,5-5-2,6	2,6-5
2,5-6-2,6	2,6-6
4-4-3	3-4	4	5
4-5-3	3-5	5; 6	1
4-6-3	3-6	5; 6	1
6-4-4	4-4	4	6			3,0 +/- 0,25
6-5-4	4-5	5	2; 3; 4
6-5-4	4-5	6	2; 3; 4; 5
6-6-4	4-6	8	1; 2; 3; 4
6-6-4	4-6	10	1
10-5-5	5-5	10	2; 3; 4	4		4,0 +/- 0,25
10-6-5	5-6	16	1
10-8-5	5-8	16	1
16-6-6	6-6	10	5; 6			5,0 +/- 0,25
16-6-6	6-6	16	2; 3
16-8-6	6-8	25	1
25-6-7	7-6	16	4; 5; 6	6		6,0 +/- 0,25
25-6-7	7-6	25	2
25-8-7	7-8	35	1
25-6-8	8-6	25	3; 4; 5; 6			7,5 +/- 0,25
25-8-8	8-8	35	2
25-10-8	8-10	35	2
35-8-9	9-8	35	3; 4			8,0 +/- 0,40
35-10-9	9-10	50	1
35-12-9	9-12	50	1
35-8-10	10-8	35	5; 6
35-10-10	10-10	50	2
35-12-10	10-12	50	2
50-8-11	11-8	50	3, 4	7	1,0	8,0 +/- 0,40
50-10-11	11-10	70	1, 2
50-12-11	11-12	70	1, 2
50-8-12	12-8	50	5, 6			9,0 +/- 0,40
50-10-12	12-10
50-12-12	12-12
70-10-13	13-10	70	3, 4, 6
70-12-13	13-12	95	1
95-10-15	15-10	70	5	8	2,0	11,0 +/- 0,40
95-12-15	15-12	95	2, 3, 4, 6
95-12-15	15-12	120	1, 2
95-10-16	16-10	95	5			12 0 +/- 0,40
95-12-16	16-12	150	1, 2			12 0 +/- 0,40
120-12-17	17-12	120	3, 4, 5	9	3,0	14,0 +/- 0,40
120-16-17	17-16	120	3, 4, 5			14,0 +/- 0,40
120-12-18	18-12	120	6			15,0 +/- 0,40
120-16-18	18-16	120	6
120-16-18	18-16	185	1, 2
150-12-19	19-12	150	3, 6			17,0 +/- 0,40
150-16-19	19-16	185	3			17,0 +/- 0,40
150-12-20	20-12	150	4, 5			18,0 +/- 0,40
150-16-20	20-16	240	1			18,0 +/- 0,40
185-12-21	21-12	185	4, 6			17,0 +/- 0,40
185-16-21	21-16	185	4, 6
185-20-21	21-20	240	1, 2
185-16-23	23-16	185	5	10	3,5	19,0 +/- 0,40
185-20-23	23-20	300	1, 2			19,0 +/- 0,40
240-16-24	24-16	240	3, 4, 5, 6			21,0 +/- 0,40
240-20-24	24-20	240	3, 4, 5, 6			21,0 +/- 0,40
300-16-27	27-16	300	3, 4, 6	11		23,0 +/- 0,40
300-20-27	27-20	300	3, 4, 6	11		23,0 +/- 0,40

Примечание Допускается в технически обоснованных случаях жилы классов 3, 4, 5, 6 оконцовывать наконечниками, предназначенными для жил классов 1, 2 того же сечения.

(Измененная редакция, Изм. N 2).

Приложение 3

Обязательное

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ НАКОНЕЧНИКОВ

Наконечник XXX - XX - XX - X XXXX XXXXXXXX-XX

??? ??? ?? ?? ???? ???????????

? ? ? ? ? ?ГОСТ 7386-80

? ? ? ? ? ??????????????????????????

? ? ? ? ?Условное обозначение покрытия

? ? ? ? ?или вида климатического исполнения

? ? ? ? ???????????????????????????????????

? ? ? ?Материал

? ? ? ???????????????????????????????????????

? ? ?Внутренний диаметр хвостовика

? ? ???????????????????????????????????????????

? ?Диаметр контактного стержня

? ????????????????????????????????????????????????

?Номинальное сечение наконечника

??????????????????????????????????????????????????????

Пример условного обозначения наконечника глухого номинальным сечением 70 мм², с отверстием под контактный стержень диаметром 12 мм, с внутренним диаметром хвостовика 13 мм, изготовленного из меди, без покрытия, климатического исполнения УХЛ3.

Наконечник 70-12-13-М-УХЛ3 ГОСТ 7386-80

(Измененная редакция, Изм. N 2).

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/17/gost_34595.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
