"ГОСТ 16483.22-81. Межгосударственный стандарт. Древесина. Метод определения сопротивления раскалыванию"
(утв. и введен в действие Постановлением Госстандарта СССР от 21.01.1981 N 136)
(ред. от 01.06.1987)

1. Разработан и внесен Минлесбумпромом СССР.

Разработчики: А.М. Боровиков, канд. техн. наук; Г.А. Чибисова, канд. техн. наук; Н.И. Евдокимова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 21.01.1981 N 136.

3. Взамен ГОСТ 16483.22-73.

4. Ссылочные нормативно-технические документы

5. Ограничение срока действия снято по Протоколу N 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).

6. Переиздание (июнь 1999 г.) с Изменением N 1, утвержденным в июне 1987 г. (ИУС 9-87).

Настоящий стандарт распространяется на древесину и устанавливает метод определения сопротивления раскалыванию по плоскостям радиального и тангентального разрезов, сущность которого состоит в определении максимальной нагрузки, разрушающей образец при раскалывании, и вычислении сопротивления раскалыванию при этой нагрузке.

Стандарт полностью соответствует СТ СЭВ 2365-80.

1.1. Изготовление, влажность, количество и метод отбора образцов по ГОСТ 16483.0.

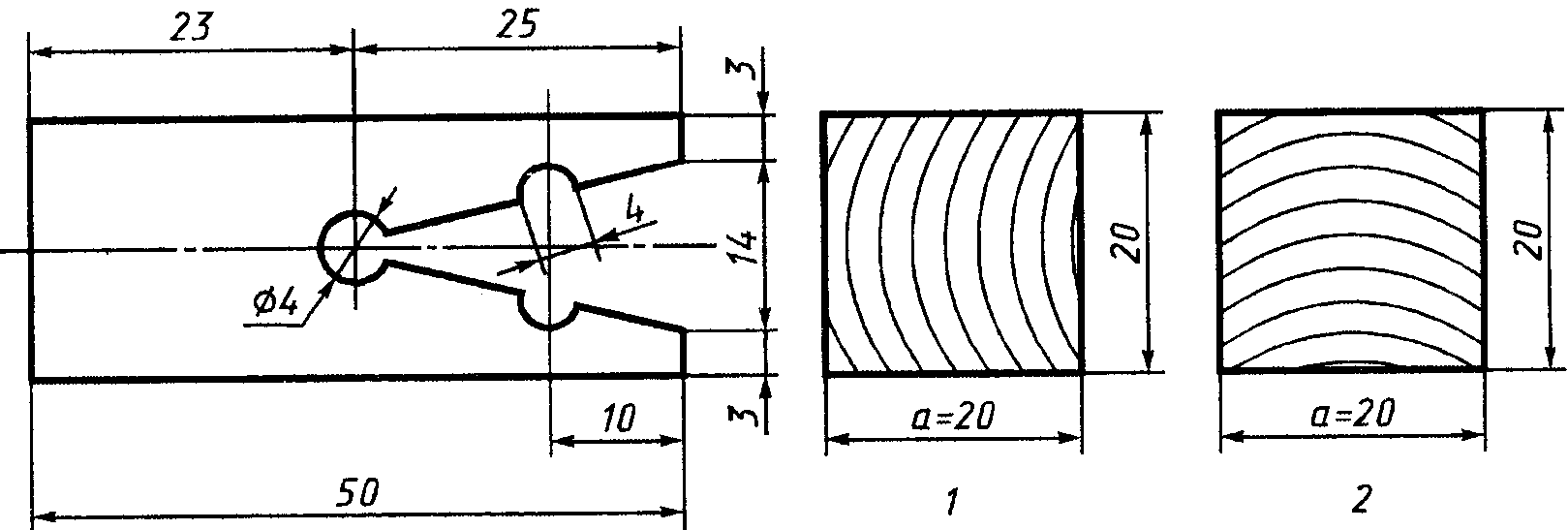

1.2. Форма и размеры образцов должны соответствовать чертежу.

Испытательная машина по ГОСТ 28840, с наибольшей предельной нагрузкой 50 кН (5 тс).

Приспособление для нагружения образца с подвижными захватами в форме стремян.

Штангенциркуль по ГОСТ 166, с погрешностью измерения не более 0,1 мм.

Аппаратура для определения влажности древесины по ГОСТ 16493.7.

Разд. 2. (Измененная редакция, Изм. N 1).

3.1. Испытание на раскалывание проводят по плоскостям радиального и тангентального разрезов.

3.2. Ширину образца a (см. чертеж) измеряют с погрешностью не более 0,1 мм.

3.3. Образец помещают в захваты так, чтобы стремена плотно прилегали к древесине по всей длине бороздок. Образец нагружают равномерно с постоянной скоростью нагружения или перемещения нагружающей головки машины. Скорость должна быть такой, чтобы образец разрушился не менее чем через 1 мин и не более чем через 2 мин.

Допускается проводить испытания с равномерной скоростью нагружения (600 +/- 100) Н/мин при условии доведения образца до разрушения в указанный интервал времени. При этом условии допускается проводить испытания при скорости перемещения одной из нагружаемых головок испытательной машины 10 мм/мин.

Максимальную нагрузку измеряют с погрешностью не более 1%.

(Измененная редакция, Изм. N 1).

3.4. После испытания определяют влажность образцов по ГОСТ 16483.7. В качестве пробы на влажность берут обе части разрушенного образца.

Минимальное количество испытываемых на влажность образцов должно соответствовать ГОСТ 16483.0.

4.1. Сопротивление раскалыванию при влажности (W) в момент испытания вычисляют в Н/мм по формуле

где - максимальная нагрузка, Н;

a - ширина образца, мм.

Результаты вычисляют с точностью до 0,1 Н/мм, допускается вычислять сопротивление раскалыванию в Н/мм2 по формуле

где S = a x l - номинальная площадь раскалывания, мм2;

l - длина раскола, мм.

Результаты вычисляют с точностью до 0,1 Н/мм2.

4.2. При необходимости сопротивление раскалыванию приводят к влажности 12% с точностью до 0,1 Н/мм по формуле, справедливой для влажности (12 +/- 3)%.

где - поправочный коэффициент на влажность, равный 0,02 для всех пород древесины;

W - влажность древесины в момент испытания, %.

При влажности образца, равной или больше предела гигроскопичности,

где - пересчетный коэффициент, равный 1,660 для всех пород древесины.

4.3. Статистические величины сопротивления раскалыванию испытанных образцов вычисляют с точностью до 0,1 Н/мм или 0,1 Н/мм2.

4.4. Результаты испытаний и расчетов заносят в протокол согласно Приложению.
