"ГОСТ 16483.34-77. Межгосударственный стандарт. Древесина. Метод определения газопроницаемости"
(утв. и введен в действие Постановлением Госстандарта СССР от 28.01.1977 N 226)
(ред. от 01.03.1987)

1. Разработан и внесен Минлесбумпромом СССР.

Разработчики: А.М. Боровиков, канд. техн. наук; Г.А. Чибисова, канд. техн. наук; Н.И. Евдокимова.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 28.01.1977 N 226.

3. Взамен ГОСТ 12396-66.

4. Ссылочные нормативно-технические документы

5. Ограничение срока действия снято по Протоколу N 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).

6. Переиздание (июль 1999 г.) с Изменением N 1, утвержденным в марте 1987 г. (ИУС 6-87).

Настоящий стандарт распространяется на древесину и устанавливает метод определения ее газопроницаемости вдоль и поперек волокон в радиальном и тангентальном направлениях.

1.1. Изготовление образцов - по ГОСТ 16483.0 со следующими дополнениями: образцы изготовляют в форме цилиндра диаметром 47 мм и высотой 20 мм раздельно из заболони и ядра.

В зависимости от исследуемого направления газопроницаемости образцы изготовляют таким образом, чтобы их высота совпадала с продольным, радиальным или тангентальным направлением.

Количество образцов для испытания должно быть не менее 10.

2.1. Для проведения испытаний используют:

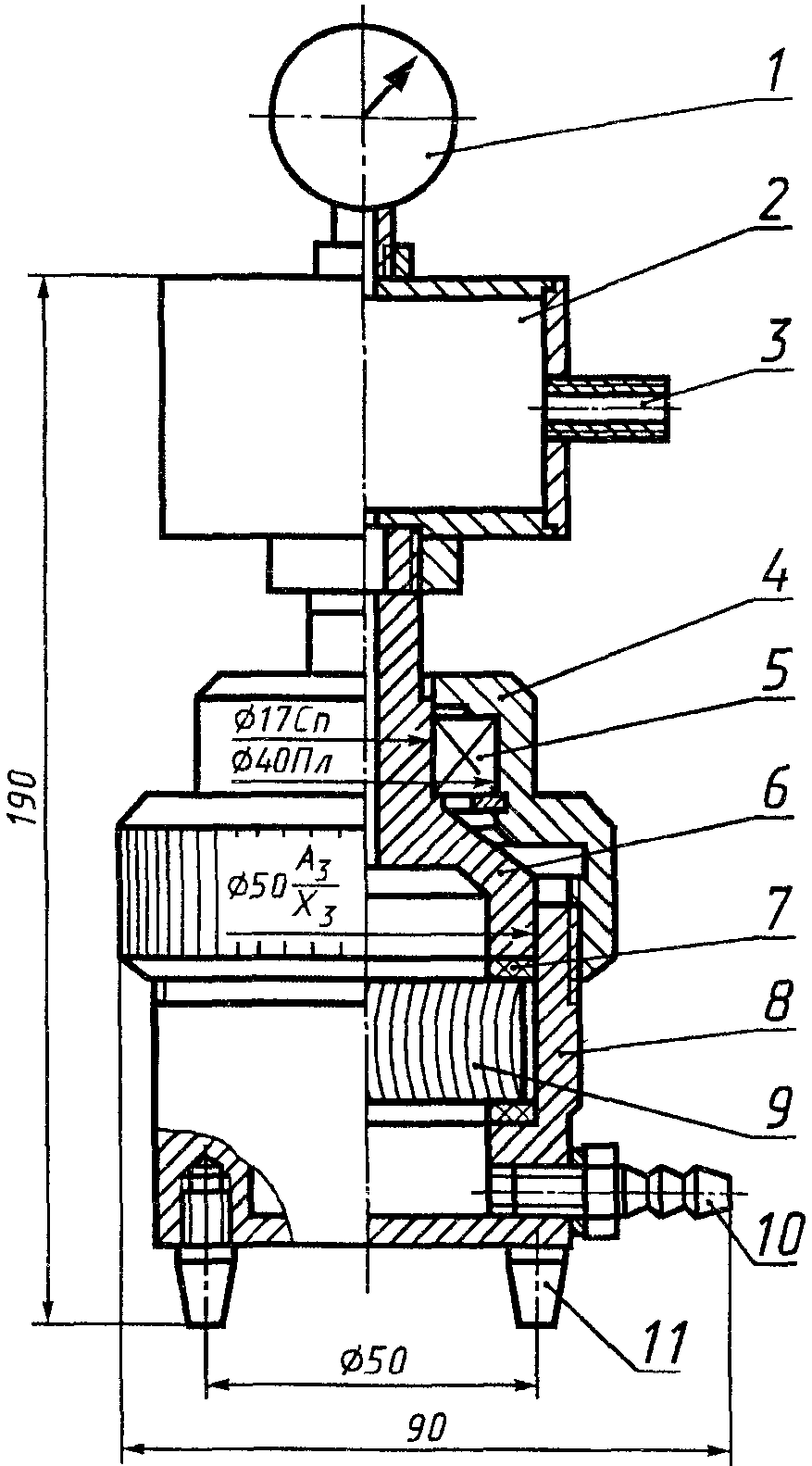

прибор, обеспечивающий измерение прошедшего через образец газа (черт. 1) со сменной насадкой для подвода газа, снабженной манометром класса точности 0,4 или 0,6 с верхним пределом измерения 0,6 МПа по ГОСТ 2405, и газометром с измерительной трубкой, скорость перемещения уровня жидкости в которой не должна превышать 2,0 мм/с (черт. 2);

штангенциркуль по ГОСТ 166, с погрешностью измерения не более 0,1 мм;

секундомер по НТД, с погрешностью измерения не более 0,1 с;

гидроизоляционную замазку (из канифоли, воска, парафина в соотношении 2:1:1);

баллон со сжатым газом (очищенный от водяных паров воздух или другой инертный газ) и редуктором;

оборудование для определения влажности древесины по ГОСТ 16483.7.

3.1. Высоту образца измеряют с погрешностью не более 0,1 мм. Рабочая площадь образцов ограничивается малым диаметром резиновой кольцевой прокладки 40 мм.

3.2. Для устранения потерь газа через перерезанные сосуды и полости других клеток необходимо нанести на цилиндрическую поверхность образцов и на поверхности, зажимаемые резиновыми кольцами, гидроизоляционную замазку толщиной 2 - 2,5 мм.

4.1. Образец помещают между двумя резиновыми кольцевыми прокладками в нижнюю часть корпуса. Верхнюю и нижнюю части корпуса соединяют и зажимают гайкой. На прибор навинчивают насадку с манометром. К нижней части прибора с помощью штуцера присоединяют газометр для измерения объема газа на выходе из образца.

4.2. Образец со стороны насадки подвергают избыточному давлению газа, с противоположной стороны он свободно сообщается с атмосферой через открытый зажим тройника.

Для этого в насадку через вентиль нагнетают газ до требуемой величины давления (0,05; 0,1; 0,2; 0,3; 0,4 МПа). Замеры газопроницаемости производят не менее чем при трех значениях давления: для труднопроницаемой древесины (ядро) - при 0,2; 0,3 и 0,4 МПа; для легкопроницаемой древесины (заболонь) - при 0,05; 0,1 и 0,2 МПа.

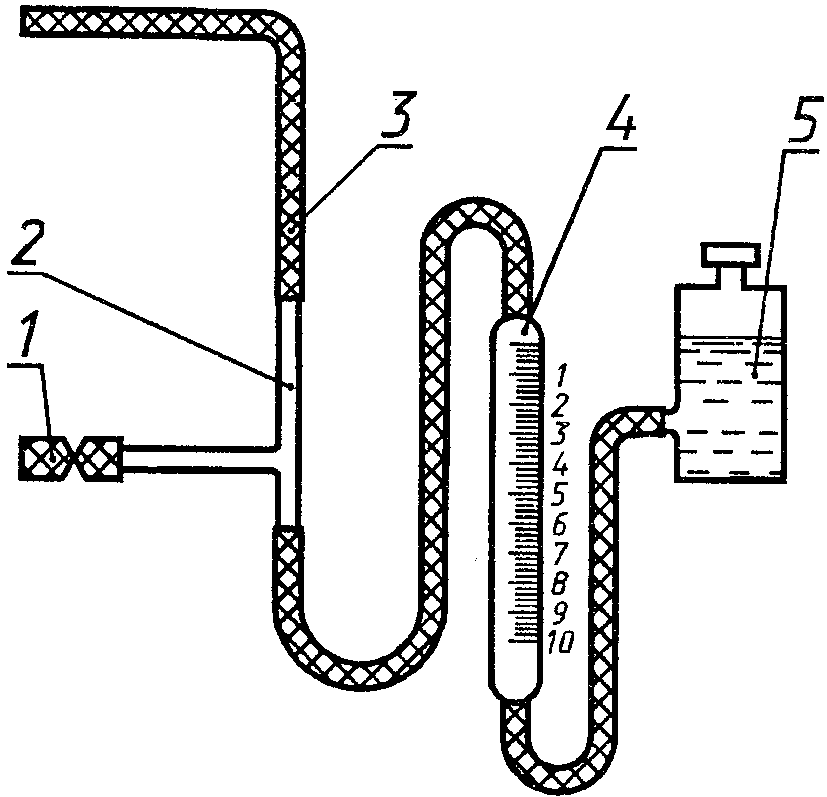

4.3. Для измерения газопроницаемости перекрывают зажим тройника. Газ, прошедший через образец, идет в измерительную трубку и вытесняет из нее воду в уравнительную склянку, свободно сообщающуюся с атмосферой. В момент прохождения уровня через начальную отметку включают секундомер, который останавливают по достижении конечной отметки.

Отсчет времени производят с погрешностью не более 0,1 с.

Для исключения влияния противодавления расстояние между отметками уровней воды в измерительной трубке и уравнительной склянке не должно превышать 5 см.

4.4. Для измерения газопроницаемости поперек волокон труднопроницаемой древесины используют измерительные трубки малых диаметров порядка нескольких миллиметров (градуированные пипетки), для измерения газопроницаемости легкопроницаемой древесины - трубки больших диаметров порядка 10 см (мерные цилиндры).

Измеряемый объем должен быть в 20 раз больше половины цены наименьшего деления измерительной трубки.

Измерение повторяют три раза при одном и том же давлении на манометре.

4.5. После испытаний определяют влажность образцов по ГОСТ 16483.7. В качестве пробы для определения влажности берут часть образца, не покрытую гидроизоляционной замазкой. Для определения средней влажности партии образцов допускается отбирать каждый второй образец.

5.1. Газопроницаемость (V) вычисляют с точностью по формуле

где - начальная отметка уровня воды в измерительной трубке, м3;

- конечная отметка уровня воды в измерительной трубке, м3;

F - рабочая площадь поперечного сечения образца, м2;

t - время изменения уровней воды, с.

При постоянной площади формула принимает вид

За результат испытания принимают среднее арифметическое значение газопроницаемости всех испытуемых образцов.

5.2. Коэффициент газопроницаемости вычисляют с точностью до по формуле

где V - газопроницаемость, м3/м2 x с;

h - высота образца, м;

P - манометрическое давление, МПа.

5.1, 5.2. (Измененная редакция, Изм. N 1).

5.3. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0.

5.4. Результаты испытаний и расчетов заносят в протокол (см. Приложение).

--------------------------------

<*> Образцы, в которых оказалось и ядро и заболонь, так как из соответствующего сортимента взять только заболонь или ядро оказалось невозможным. В таких случаях указывается содержание ядра древесины в процентах.
