Название документа
"ГОСТ 8642-68*. Трубы стальные овальные. Сортамент"
(утв. Госстандартом СССР 25.04.1968)
(ред. от 01.08.1986)

"ГОСТ 8642-68*. Трубы стальные овальные. Сортамент"
(утв. Госстандартом СССР 25.04.1968)
(ред. от 01.08.1986)


Утвержден и введен в действие
Госстандартом СССР
25 апреля 1968 г.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ СТАЛЬНЫЕ ОВАЛЬНЫЕ
СОРТАМЕНТ
Oval steel tubes. Range
ГОСТ 8642-68
Список изменяющих документов
(в ред. Изменения N 1, утв. в августе 1986 г.)
Группа В62
ОКП 13 4400, 13 5100, 13 7300
Взамен ГОСТ 8642-57
Дата введения
1 января 1969 года
* Переиздание (сентябрь 1998 г.) с Изменением N 1, утвержденным в августе 1986 г. (ИУС 11-86).
1. Настоящий стандарт распространяется на стальные бесшовные и электросварные холоднотянутые овальные трубы.

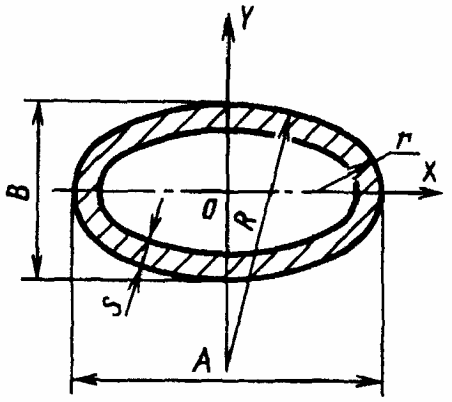

2. Форма и размеры труб должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
?????????????????????????????????????????????????????????????????????????
А? В ? s ? R ? r ?Площадь ?Масса ?Момент инерции, ?Момент сопротив-
? ? ? ? ?сече- ?1 м, ? см4 ~= ?ления, см3 ~=
? ? ? ? ?ния, см2? кг ??????????????????????????????????
? ? ? ? ? ? ? I ? I ? W ? W
? ? ? ? ? ? ? x ? y ? x ? y
?????????????????????????????????????????????????????????????????????????
6 ?3 ?0,5?5,42 ?1,03 ?0,0653 ?0,0513?0,000608?0,00208?0,00405 ?0,00694
?????????????????????????????????????????????????????????????????????????
7 ?3 ?0,5?7,37 ?0,98 ?0,0747 ?0,0587?0,000712?0,00321?0,00474 ?0,00918
?????????????????????????????????????????????????????????????????????????
8 ?4 ?0,5?7,23 ?1,45 ?0,0898 ?0,0705?0,00161 ?0,00533?0,00808 ?0,0133
? ?0,8? ? ?0,136 ?0,107 ?0,00211 ?0,00743?0,0105 ?0,0186
? ?1,0? ? ?0,164 ?0,129 ?0,00230 ?0,00847?0,0115 ?0,0212
? ?1,2? ? ?0,189 ?0,148 ?0,00242 ?0,00926?0,0121 ?0,0231
?????????????????????????????????????????????????????????????????????????
9 ?3 ?0,5?12,24 ?0,92 ?0,0939 ?0,0737?0,000917?0,00658?0,00612 ?0,0146
? ?0,8? ? ?0,143 ?0,112 ?0,00113 ?0,00920?0,00751 ?0,0204
?????????????????????????????????????????????????????????????????????????
10?5 ?0,5?9,04 ?1,73 ?0,114 ?0,0897?0,00338 ?0,0109 ?0,0135 ?0,0218
? ?0,8? ? ?0,175 ?0,136 ?0,00460 ?0,0156 ?0,0184 ?0,0313
? ?1,0? ? ?0,213 ?0,167 ?0,00515 ?0,0181 ?0,0206 ?0,0363
? ?1,2? ? ?0,248 ?0,194 ?0,00555 ?0,0202 ?0,0222 ?0,0405
???????????????????????????????????????????????????????????????????????
?7 ?0,5?6,62 ?2,8 ?0,127 ?0,0997?0,00732 ?0,0132 ?0,0209 ?0,0263
? ?0,8? ? ?0,196 ?0,154 ?0,0104 ?0,0190 ?0,0296 ?0,0381
? ?1,0? ? ?0,238 ?0,187 ?0,0119 ?0,0222 ?0,0342 ?0,0445
? ?1,2? ? ?0,278 ?0,219 ?0,0132 ?0,0250 ?0,0378 ?0,0499
?????????????????????????????????????????????????????????????????????????
12?4 ?0,5?16,32 ?1,22 ?0,128 ?0,100 ?0,00243 ?0,0165 ?0,0122 ?0,0275
? ?0,8? ? ?0,196 ?0,154 ?0,00319 ?0,0239 ?0,0159 ?0,0398
? ?1,0? ? ?0,240 ?0,188 ?0,00349 ?0,0279 ?0,0174 ?0,0470
? ?1,2? ? ?0,280 ?0,220 ?0,00367 ?0,0313 ?0,0184 ?0,0521
???????????????????????????????????????????????????????????????????????
?6 ?0,5?10,85 ?2,07 ?0,139 ?0,109 ?0,00613 ?0,0194 ?0,0204 ?0,0324
? ?0,8? ? ?0,214 ?0,168 ?0,00856 ?0,0284 ?0,0285 ?0,0473
? ?1,0? ? ?0,261 ?0,205 ?0,00976 ?0,0334 ?0,0325 ?0,0556
? ?1,2? ? ?0,306 ?0,240 ?0,0107 ?0,0376 ?0,0357 ?0,0628
?????????????????????????????????????????????????????????????????????????
14?7 ?0,5?12,66 ?2,42 ?0,163 ?0,128 ?0,0100 ?0,0315 ?0,0286 ?0,0450
? ?0,8? ? ?0,253 ?0,199 ?0,0143 ?0,0466 ?0,0401 ?0,0666
? ?1,0? ? ?0,310 ?0,244 ?0,0165 ?0,0554 ?0,0472 ?0,0791
? ?1,2? ? ?0,365 ?0,286 ?0,0183 ?0,0630 ?0,0524 ?0,0900
?????????????????????????????????????????????????????????????????????????
16?8 ?0,5?14,47 ?2,8 ?0,187 ?0,147 ?0,0153 ?0,0479 ?0,0384 ?0,0598
? ?0,8? ? ?0,292 ?0,230 ?0,0222 ?0,0716 ?0,0555 ?0,0895
? ?1,0? ? ?0,359 ?0,282 ?0,0259 ?0,0854 ?0,0650 ?0,107
? ?1,2? ? ?0,424 ?0,333 ?0,0291 ?0,0979 ?0,0726 ?0,122
???????????????????????????????????????????????????????????????????????
?10 ?0,5?11,73 ?3,79 ?0,200 ?0,157 ?0,0251 ?0,0536 ?0,0502 ?0,0670
? ?0,8? ? ?0,312 ?0,245 ?0,0369 ?0,0805 ?0,0739 ?0,100
? ?1,0? ? ?0,384 ?0,301 ?0,0437 ?0,0963 ?0,0874 ?0,120
? ?1,2? ? ?0,453 ?0,355 ?0,0496 ?0,110 ?0,0991 ?0,138
???????????????????????????????????????????????????????????????????????
?12 ?0,5?10,0 ?5,00 ?0,213 ?0,168 ?0,0379 ?0,0599 ?0,0631 ?0,0749
? ?0,8? ? ?0,334 ?0,262 ?0,0564 ?0,0901 ?0,0939 ?0,1126
? ?1,0? ? ?0,411 ?0,323 ?0,0671 ?0,108 ?0,112 ?0,135
? ?1,2? ? ?0,486 ?0,382 ?0,0768 ?0,124 ?0,128 ?0,156
?????????????????????????????????????????????????????????????????????????
18?6 ?0,5?24,48 ?1,84 ?0,196 ?0,153 ?0,00913 ?0,0588 ?0,0304 ?0,0654
? ?0,8? ? ?0,305 ?0,240 ?0,0128 ?0,0881 ?0,0427 ?0,0979
? ?1,0? ? ?0,375 ?0,295 ?0,0147 ?0,105 ?0,0489 ?0,117
? ?1,2? ? ?0,443 ?0,348 ?0,0161 ?0,120 ?0,0538 ?0,134
???????????????????????????????????????????????????????????????????????
?8 ?0,5?18,28 ?2,65 ?0,206 ?0,161 ?0,0172 ?0,0655 ?0,0430 ?0,0728
? ?0,8? ? ?0,322 ?0,253 ?0,0249 ?0,0985 ?0,0622 ?0,109
? ?1,0? ? ?0,396 ?0,311 ?0,0291 ?0,118 ?0,0727 ?0,131
? ?1,2? ? ?0,468 ?0,368 ?0,0326 ?0,135 ?0,0816 ?0,151
???????????????????????????????????????????????????????????????????????
?10 ?0,5?14,71 ?3,60 ?0,218 ?0,171 ?0,0280 ?0,0725 ?0,0559 ?0,0805
? ?0,8? ? ?0,341 ?0,268 ?0,0413 ?0,109 ?0,0825 ?0,121
? ?1,0? ? ?0,420 ?0,330 ?0,0488 ?0,131 ?0,0976 ?0,146
? ?1,2? ? ?0,496 ?0,390 ?0,0555 ?0,151 ?0,111 ?0,168
?????????????????????????????????????????????????????????????????????????
20?10 ?0,5?18,09 ?3,45 ?0,236 ?0,185 ?0,0309 ?0,0953 ?0,0618 ?0,0953
? ?0,8? ? ?0,370 ?0,291 ?0,0457 ?0,145 ?0,0914 ?0,145
? ?1,0? ? ?0,457 ?0,359 ?0,0541 ?0,174 ?0,108 ?0,174
? ?1,2? ? ?0,541 ?0,424 ?0,0615 ?0,201 ?0,125 ?0,201
???????????????????????????????????????????????????????????????????????
?11 ?0,5?16,50 ?3,94 ?0,242 ?0,190 ?0,0383 ?0,100 ?0,0696 ?0,100
? ?0,8? ? ?0,380 ?0,298 ?0,0568 ?0,152 ?0,105 ?0,152
? ?1,0? ? ?0,469 ?0,368 ?0,0674 ?0,183 ?0,122 ?0,183
? ?1,2? ? ?0,555 ?0,436 ?0,0770 ?0,212 ?0,139 ?0,212
???????????????????????????????????????????????????????????????????????
?12 ?0,8?15,22 ?4,47 ?0,390 ?0,306 ?0,0688 ?0,159 ?0,115 ?0,159
? ?1,0? ? ?0,481 ?0,378 ?0,0826 ?0,192 ?0,137 ?0,192
? ?1,2? ? ?0,570 ?0,448 ?0,0942 ?0,223 ?0,157 ?0,223
? ?1,5? ? ?0,699 ?0,549 ?0,1100 ?0,234 ?0,183 ?0,264
???????????????????????????????????????????????????????????????????????
?14 ?0,8?13,25 ?5,61 ?0,411 ?0,323 ?0,0976 ?0,174 ?0,139 ?0,174
? ?1,0? ? ?0,508 ?0,399 ?0,1170 ?0,210 ?0,167 ?0,210
? ?1,2? ? ?0,602 ?0,473 ?0,1350 ?0,244 ?0,193 ?0,244
? ?1,5? ? ?0,738 ?0,580 ?0,1560 ?0,290 ?0,227 ?0,290
?????????????????????????????????????????????????????????????????????????
22?14 ?0,8?15,86 ?5,36 ?0,439 ?0,345 ?0,106 ?0,221 ?0,151 ?0,201
? ?1,0? ? ?0,543 ?0,426 ?0,127 ?0,268 ?0,182 ?0,244
? ?1,2? ? ?0,644 ?0,506 ?0,147 ?0,312 ?0,210 ?0,284
? ?1,5? ? ?0,791 ?0,621 ?0,173 ?0,373 ?0,247 ?0,339
?????????????????????????????????????????????????????????????????????????
25?8 ?0,8?35,47 ?2,43 ?0,429 ?0,337 ?0,0346 ?0,245 ?0,0864 ?0,195
? ?1,0? ? ?0,530 ?0,416 ?0,0405 ?0,296 ?0,101 ?0,237
? ?1,2? ? ?0,629 ?0,494 ?0,0454 ?0,344 ?0,113 ?0,275
? ?1,5? ? ?0,772 ?0,606 ?0,0515 ?0,410 ?0,129 ?0,328
???????????????????????????????????????????????????????????????????????
?10 ?0,8?28,22 ?3,21 ?0,445 ?0,350 ?0,0570 ?0,265 ?0,114 ?0,211
? ?1,0? ? ?0,551 ?0,433 ?0,0675 ?0,321 ?0,135 ?0,257
? ?1,2? ? ?0,653 ?0,513 ?0,0769 ?0,374 ?0,154 ?0,299
? ?1,5? ? ?0,802 ?0,630 ?0,0887 ?0,446 ?0,177 ?0,357
???????????????????????????????????????????????????????????????????????
?12 ?0,8?23,53 ?4,08 ?0,464 ?0,354 ?0,0851 ?0,286 ?0,142 ?0,229
? ?1,0? ? ?0,573 ?0,450 ?0,101 ?0,347 ?0,169 ?0,278
? ?1,2? ? ?0,680 ?0,534 ?0,117 ?0,404 ?0,194 ?0,323
? ?1,5? ? ?0,836 ?0,656 ?0,136 ?0,484 ?0,227 ?0,387
???????????????????????????????????????????????????????????????????????
?16 ?0,8?17,93 ?6,14 ?0,503 ?0,395 ?0,161 ?0,331 ?0,201 ?0,265
? ?1,0? ? ?0,623 ?0,489 ?0,194 ?0,403 ?0,243 ?0,322
? ?1,2? ? ?0,740 ?0,581 ?0,225 ?0,471 ?0,282 ?0,376
? ?1,5? ? ?0,911 ?0,715 ?0,268 ?0,564 ?0,334 ?0,352
?????????????????????????????????????????????????????????????????????????
28?12 ?0,8?29,48 ?3,93 ?0,508 ?0,399 ?0,0956 ?0,387 ?0,158 ?0,277
? ?1,0? ? ?0,623 ?0,494 ?0,114 ?0,471 ?0,189 ?0,337
? ?1,2? ? ?0,748 ?0,587 ?0,130 ?0,550 ?0,217 ?0,393
? ?1,5? ? ?0,920 ?0,723 ?0,152 ?0,661 ?0,254 ?0,472
?????????????????????????????????????????????????????????????????????????
30?10 ?0,8?40,81 ?3,06 ?0,522 ?0,410 ?0,0682 ?0,438 ?0,136 ?0,292
? ?1,0? ? ?0,647 ?0,507 ?0,0810 ?0,533 ?0,162 ?0,355
? ?1,2? ? ?0,768 ?0,603 ?0,0923 ?0,623 ?0,184 ?0,415
? ?1,5? ? ?0,947 ?0,743 ?0,106 ?0,748 ?0,213 ?0,499
???????????????????????????????????????????????????????????????????????
?12 ?0,8?33,86 ?3,85 ?0,539 ?0,423 ?0,102 ?0,467 ?0,169 ?0,311
? ?1,0? ? ?0,667 ?0,524 ?0,121 ?0,569 ?0,202 ?0,379
? ?1,2? ? ?0,793 ?0,623 ?0,139 ?0,665 ?0,233 ?0,444
? ?1,5? ? ?0,973 ?0,767 ?0,163 ?0,800 ?0,272 ?0,534
???????????????????????????????????????????????????????????????????????
?16 ?0,8?25,5 ?5,66 ?0,576 ?0,452 ?0,191 ?0,529 ?0,238 ?0,353
? ?1,0? ? ?0,714 ?0,560 ?0,230 ?0,646 ?0,288 ?0,431
? ?1,2? ? ?0,848 ?0,666 ?0,267 ?0,757 ?0,394 ?0,504
? ?1,5? ? ?1,050 ?0,821 ?0,318 ?0,913 ?0,397 ?0,608
???????????????????????????????????????????????????????????????????????
?20 ?0,8?20,75 ?7,82 ?0,617 ?0,484 ?0,312 ?0,597 ?0,312 ?0,398
? ?1,0? ? ?0,765 ?0,600 ?0,380 ?0,780 ?0,380 ?0,486
? ?1,2? ? ?0,910 ?0,714 ?0,443 ?0,856 ?0,443 ?0,571
? ?1,5? ? ?1,120 ?0,882 ?0,530 ?1,030 ?0,530 ?0,689
?????????????????????????????????????????????????????????????????????????
32?18 ?0,8?25,86 ?6,51 ?0,624 ?0,490 ?0,262 ?0,664 ?0,292 ?0,415
? ?1,0? ? ?0,774 ?0,607 ?0,318 ?0,812 ?0,354 ?0,507
? ?1,2? ? ?0,921 ?0,723 ?0,371 ?0,953 ?0,415 ?0,595
? ?1,5? ? ?1,140 ?0,893 ?0,443 ?1,150 ?0,492 ?0,720
? ?2,0? ? ?1,480 ?1,160 ?0,547 ?1,450 ?0,608 ?0,908
?????????????????????????????????????????????????????????????????????????
34?16 ?0,8?32,63 ?5,41 ?0,634 ?0,498 ?0,214 ?0,735 ?0,268 ?0,432
? ?1,0? ? ?0,787 ?0,618 ?0,260 ?0,900 ?0,325 ?0,529
? ?1,2? ? ?0,937 ?0,736 ?0,302 ?1,060 ?0,377 ?0,621
? ?1,5? ? ?1,160 ?0,908 ?0,359 ?1,270 ?0,448 ?0,752
? ?2,0? ? ?1,510 ?1,190 ?0,440 ?1,610 ?0,550 ?0,949
?????????????????????????????????????????????????????????????????????????
36?12 ?0,8?48,97 ?3,67 ?0,631 ?0,495 ?0,122 ?0,770 ?0,203 ?0,428
? ?1,0? ? ?0,782 ?0,614 ?0,146 ?0,942 ?0,244 ?0,523
? ?1,2? ? ?0,931 ?0,731 ?0,168 ?1,10 ?0,280 ?0,514
? ?1,5? ? ?1,150 ?0,903 ?0,196 ?1,340 ?0,328 ?0,743
???????????????????????????????????????????????????????????????????????
?16 ?0,8?36,56 ?5,31 ?0,664 ?0,522 ?0,227 ?0,856 ?0,284 ?0,475
? ?1,0? ? ?0,825 ?0,647 ?0,275 ?1,050 ?0,346 ?0,582
? ?1,2? ? ?0,982 ?0,771 ?0,319 ?1,230 ?0,399 ?0,684
? ?1,5? ? ?1,210 ?0,953 ?0,380 ?1,490 ?0,474 ?0,829
???????????????????????????????????????????????????????????????????????
?20 ?0,8?29,43 ?7,20 ?0,703 ?0,552 ?0,368 ?0,948 ?0,368 ?0,527
? ?1,0? ? ?0,872 ?0,685 ?0,448 ?1,160 ?0,448 ?0,646
? ?1,2? ? ?1,040 ?0,815 ?0,524 ?1,370 ?0,524 ?0,760
? ?1,5? ? ?1,280 ?1,00 ?0,628 ?1,660 ?0,628 ?0,922
? ?2,0? ? ?1,680 ?1,320 ?0,783 ?2,10 ?0,783 ?1,170
?????????????????????????????????????????????????????????????????????????
38?25 ?1,0?26,60 ?9,72 ?0,972 ?0,763 ?0,771 ?1,60 ?0,616 ?0,793
? ?1,2? ? ?1,160 ?0,910 ?0,905 ?1,770 ?0,724 ?0,935
? ?1,5? ? ?1,430 ?1,130 ?1,090 ?2,160 ?0,875 ?1,140
? ?2,0? ? ?1,880 ?1,480 ?1,380 ?2,760 ?1,10 ?1,450
?????????????????????????????????????????????????????????????????????????
40?20 ?1,0?36,18 ?6,91 ?0,945 ?0,742 ?0,495 ?1,580 ?0,495 ?0,765
? ?1,2? ? ?1,130 ?0,885 ?0,579 ?1,80 ?0,579 ?0,902
? ?1,5? ? ?1,390 ?1,090 ?0,695 ?2,190 ?0,695 ?1,10
? ?2,0? ? ?1,830 ?1,480 ?0,866 ?2,790 ?0,866 ?1,40
?????????????????????????????????????????????????????????????????????????
42?32 ?1,0?25,90 ?13,40?1,140 ?0,893 ?1,460 ?2,240 ?0,910 ?1,070
? ?1,2? ? ?1,360 ?1,070 ?1,720 ?2,650 ?1,070 ?1,260
? ?1,5? ? ?1,680 ?1,320 ?2,090 ?3,230 ?1,310 ?1,540
? ?2,0? ? ?2,21 ?1,740 ?2,660 ?4,150 ?1,660 ?1,980
?????????????????????????????????????????????????????????????????????????
45?18 ?1,0?50,19 ?5,78 ?1,020 ?0,798 ?0,442 ?2,00 ?0,491 ?0,890
? ?1,2? ? ?1,210 ?0,952 ?0,515 ?2,360 ?0,573 ?1,050
? ?1,5? ? ?1,60 ?1,180 ?0,615 ?2,890 ?0,685 ?1,290
? ?2,0? ? ?1,970 ?1,550 ?0,764 ?3,680 ?0,849 ?1,640
???????????????????????????????????????????????????????????????????????
?20 ?1,0?45,70 ?6,63 ?1,040 ?0,815 ?0,555 ?2,080 ?0,555 ?0,929
? ?1,2? ? ?1,240 ?0,973 ?0,649 ?2,470 ?0,649 ?1,090
? ?1,5? ? ?1,53 ?1,20 ?0,779 ?3,01 ?0,779 ?1,34
? ?2,0? ? ?2,01 ?1,58 ?0,972 ?3,85 ?0,972 ?1,71
???????????????????????????????????????????????????????????????????????
?22 ?1,0?41,60 ?7,54 ?1,06 ?0,833 ?0,682 ?2,18 ?0,620 ?0,968
? ?1,2? ? ?1,27 ?0,994 ?0,799 ?2,57 ?0,726 ?1,140
? ?1,5? ? ?1,57 ?1,230 ?0,963 ?3,14 ?0,875 ?1,390
? ?2,0? ? ?2,06 ?1,610 ?1,210 ?4,01 ?1,090 ?1,780
???????????????????????????????????????????????????????????????????????
?25 ?1,0?36,79 ?9,00 ?1,10 ?0,862 ?0,90 ?2,31 ?0,719 ?1,02
? ?1,2? ? ?1,31 ?1,030 ?1,06 ?2,73 ?0,845 ?1,21
? ?1,5? ? ?1,62 ?1,270 ?1,28 ?3,34 ?1,020 ?1,48
? ?2,0? ? ?2,13 ?1,670 ?1,61 ?4,28 ?1,290 ?1,90
???????????????????????????????????????????????????????????????????????
?28 ?1,0?33,12 ?10,06?1,14 ?0,892 ?1,15 ?2,46 ?0,823 ?1,09
? ?1,2? ? ?1,35 ?1,060 ?1,35 ?2,90 ?0,968 ?1,29
? ?1,5? ? ?1,68 ?1,320 ?1,64 ?3,52 ?1,170 ?1,58
? ?2,0? ? ?2,21 ?1,730 ?2,09 ?4,55 ?1,490 ?2,02
?????????????????????????????????????????????????????????????????????????
50?25 ?1,0?45,22 ?8,64 ?1,19 ?0,934 ?0,994 ?3,04 ?0,795 ?1,22
? ?1,2? ? ?1,42 ?1,110 ?1,170 ?3,60 ?0,934 ?1,44
? ?1,5? ? ?1,76 ?1,380 ?1,410 ?4,40 ?1,130 ?1,76
? ?2,0? ? ?2,32 ?1,820 ?1,780 ?5,66 ?1,420 ?2,26
???????????????????????????????????????????????????????????????????????
?28 ?1,0?40,57 ?10,11?1,23 ?0,962 ?1,27 ?3,21 ?0,906 ?1,28
? ?1,2? ? ?1,46 ?1,140 ?1,49 ?3,80 ?1,060 ?1,52
? ?1,5? ? ?1,81 ?1,420 ?1,81 ?4,65 ?1,290 ?1,86
? ?2,0? ? ?2,38 ?1,870 ?2,30 ?5,99 ?1,640 ?2,39
???????????????????????????????????????????????????????????????????????
?32 ?1,0?35,87 ?12,27?1,27 ?1,00 ?1,69 ?3,45 ?1,06 ?1,38
? ?1,2? ? ?1,52 ?1,19 ?2,00 ?4,08 ?1,25 ?1,63
? ?1,5? ? ?1,89 ?1,48 ?2,43 ?5,00 ?1,52 ?2,00
? ?2,0? ? ?2,49 ?1,95 ?3,11 ?6,44 ?1,94 ?2,58
???????????????????????????????????????????????????????????????????????
?36 ?1,0?32,35 ?14,66?1,33 ?1,04 ?2,19 ?3,69 ?1,22 ?1,47
? ?1,2? ? ?1,59 ?1,24 ?2,59 ?4,37 ?1,44 ?1,75
? ?1,5? ? ?1,97 ?1,54 ?3,17 ?5,36 ?1,76 ?2,14
? ?2,0? ? ?2,60 ?2,64 ?4,06 ?6,92 ?2,25 ?2,76
?????????????????????????????????????????????????????????????????????????
52?16 ?1,0?76,85 ?4,81 ?1,13 ?0,887 ?0,396 ?2,86 ?0,495 ?1,00
? ?1,2? ? ?1,35 ?1,050 ?0,460 ?3,38 ?0,575 ?1,30
? ?1,5? ? ?1,67 ?1,310 ?0,548 ?4,13 ?0,685 ?1,59
? ?2,0? ? ?2,19 ?1,720 ?0,674 ?5,30 ?0,842 ?2,00
???????????????????????????????????????????????????????????????????????
?20 ?1,0?61,08 ?6,35 ?1,17 ?0,910 ?0,639 ?3,08 ?0,639 ?1,18
? ?1,2? ? ?1,39 ?1,090 ?0,747 ?3,64 ?0,747 ?1,40
? ?1,5? ? ?1,73 ?1,860 ?0,898 ?4,45 ?0,898 ?1,71
? ?2,0? ? ?2,28 ?1,78 ?1,12 ?5,72 ?1,12 ?2,20
???????????????????????????????????????????????????????????????????????
?25 ?1,0?48,86 ?8,51 ?1,22 ?0,963 ?1,03 ?3,37 ?0,825 ?1,29
? ?1,2? ? ?1,46 ?1,15 ?1,21 ?3,99 ?0,969 ?1,53
? ?1,5? ? ?1,81 ?1,42 ?1,46 ?4,88 ?1,170 ?1,87
? ?2,0? ? ?2,39 ?1,87 ?1,85 ?6,28 ?1,480 ?2,41
?????????????????????????????????????????????????????????????????????????
55?25 ?1,0?54,62 ?8,35 ?1,28 ?1,00 ?1,08 ?3,90 ?0,871 ?1,42
? ?1,2? ? ?1,53 ?1,20 ?1,27 ?4,62 ?1,020 ?1,68
? ?1,5? ? ?1,90 ?1,49 ?1,54 ?5,67 ?1,230 ?2,06
? ?2,0? ? ?2,50 ?1,96 ?1,95 ?7,31 ?1,560 ?2,65
???????????????????????????????????????????????????????????????????????
?32 ?1,2?43,06 ?11,75?1,63 ?1,28 ?2,18 ?5,20 ?1,36 ?1,89
? ?1,5? ? ?2,02 ?1,59 ?2,66 ?6,38 ?1,66 ?2,32
? ?2,0? ? ?2,67 ?2,09 ?3,40 ?8,24 ?2,12 ?2,99
? ?2,5? ? ?3,29 ?2,59 ?4,07 ?9,88 ?2,54 ?3,62
???????????????????????????????????????????????????????????????????????
?40 ?1,2?35,28 ?16,38?1,76 ?1,38 ?3,56 ?5,90 ?1,78 ?2,14
? ?1,5? ? ?2,15 ?1,71 ?4,38 ?7,25 ?2,18 ?2,63
? ?2,0? ? ?2,88 ?2,26 ?5,61 ?9,38 ?2,80 ?3,41
? ?2,5? ? ?3,56 ?2,79 ?6,77 ?11,38 ?3,38 ?4,14
?????????????????????????????????????????????????????????????????????????
60?20 ?1,0?81,62 ?6,12 ?1,32 ?1,03 ?0,737 ?4,55 ?0,787 ?1,51
? ?1,2? ? ?1,58 ?1,24 ?0,862 ?5,39 ?0,862 ?1,79
? ?1,5? ? ?1,96 ?1,54 ?1,030 ?6,61 ?1,030 ?2,20
? ?2,0? ? ?2,58 ?2,03 ?1,290 ?8,53 ?1,290 ?2,84
? ?2,5? ? ?3,19 ?2,50 ?1,510 ?10,31 ?1,510 ?3,43
???????????????????????????????????????????????????????????????????????
?25 ?1,0?65,00 ?8,12 ?1,37 ?1,08 ?1,18 ?4,92 ?0,947 ?1,64
? ?1,2? ? ?1,64 ?1,29 ?1,39 ?5,83 ?1,11 ?1,94
? ?1,5? ? ?2,04 ?1,60 ?1,68 ?7,16 ?1,34 ?2,38
? ?2,0? ? ?2,69 ?2,11 ?2,13 ?9,25 ?1,70 ?3,08
? ?2,5? ? ?3,32 ?2,61 ?2,53 ?11,20 ?2,02 ?3,73
???????????????????????????????????????????????????????????????????????
?32 ?1,0?51,00 ?11,33?1,45 ?1,14 ?2,00 ?5,48 ?1,25 ?1,82
? ?1,2? ? ?1,74 ?1,36 ?2,36 ?6,50 ?1,48 ?2,16
? ?1,5? ? ?2,16 ?1,69 ?2,88 ?7,98 ?1,80 ?2,66
? ?2,0? ? ?2,85 ?2,23 ?3,69 ?10,34 ?2,30 ?3,44
? ?2,5? ? ?3,52 ?2,76 ?4,42 ?12,54 ?2,70 ?4,15
?????????????????????????????????????????????????????????????????????????
63?32 ?1,0?56,12 ?11,12?1,51 ?1,18 ?2,10 ?6,22 ?1,31 ?1,97
? ?1,2? ? ?1,80 ?1,41 ?2,48 ?7,38 ?1,55 ?2,34
? ?1,5? ? ?2,24 ?1,76 ?3,02 ?9,07 ?1,89 ?2,88
? ?2,0? ? ?2,96 ?2,32 ?3,86 ?11,70 ?2,41 ?3,73
? ?2,5? ? ?3,66 ?2,87 ?4,63 ?14,20 ?2,89 ?4,53
?????????????????????????????????????????????????????????????????????????
65?36 ?1,0?53,30 ?12,94?1,59 ?1,25 ?2,78 ?7,13 ?1,54 ?2,19
? ?1,2? ? ?1,91 ?1,49 ?3,29 ?8,47 ?1,82 ?2,60
? ?1,5? ? ?2,37 ?1,86 ?4,02 ?10,42 ?2,23 ?3,20
? ?2,0? ? ?3,13 ?2,46 ?5,16 ?13,52 ?2,87 ?4,16
? ?2,5? ? ?3,87 ?3,04 ?6,21 ?16,44 ?3,45 ?5,06
?????????????????????????????????????????????????????????????????????????
70?36 ?1,5?61,61 ?12,53?2,51 ?1,97 ?4,31 ?12,62 ?2,39 ?3,60
? ?2,0? ? ?3,31 ?2,60 ?5,54 ?16,40 ?3,07 ?4,68
? ?2,5? ? ?4,10 ?3,22 ?6,67 ?19,99 ?3,70 ?5,71
?????????????????????????????????????????????????????????????????????????
75?40 ?1,5?63,75 ?14,66?2,72 ?2,13 ?5,78 ?15,88 ?2,89 ?4,23
? ?2,0? ? ?3,59 ?2,82 ?7,45 ?20,68 ?3,72 ?5,51
? ?2,5? ? ?4,45 ?3,49 ?9,00 ?25,24 ?4,50 ?6,73
?????????????????????????????????????????????????????????????????????????
80?40 ?1,5?72,36 ?13,81?2,86 ?2,24 ?6,14 ?18,78 ?3,07 ?4,69
? ?2,0? ? ?3,78 ?2,96 ?7,92 ?24,48 ?3,96 ?6,12
? ?2,5? ? ?4,68 ?3,68 ?9,58 ?29,92 ?4,79 ?7,48
?????????????????????????????????????????????????????????????????????????
85?40 ?1,5?81,57 ?13,52?2,99 ?2,35 ?6,51 ?22,01 ?3,25 ?5,17
? ?2,0? ? ?3,96 ?3,11 ?8,40 ?28,72 ?4,20 ?6,75
? ?2,5? ? ?4,92 ?3,86 ?10,16 ?35,14 ?5,08 ?8,26
???????????????????????????????????????????????????????????????????????
?50 ?1,5?65,88 ?18,45?3,18 ?2,49 ?14,52 ?24,49 ?4,20 ?5,76
? ?2,0? ? ?4,21 ?3,30 ?15,65 ?31,99 ?5,44 ?7,52
? ?2,5? ? ?5,22 ?4,10 ?16,60 ?39,19 ?6,64 ?9,22
?????????????????????????????????????????????????????????????????????????
90?32 ?1,5?114,56?9,95 ?3,01 ?2,36 ?4,28 ?23,55 ?2,67 ?5,23
? ?2,0? ? ?3,98 ?3,12 ?5,48 ?30,73 ?3,42 ?6,82
? ?2,5? ? ?4,94 ?3,87 ?6,58 ?37,59 ?4,11 ?8,35
Трубы специальных размеров
?????????????????????????????????????????????????????????????????????????
17?6,6?1,0?19,78 ?2,1 ?0,362 ?0,284 ?0,0174 ?0,0927?0,0527 ?0,109
?????????????????????????????????????????????????????????????????????????
72?22 ?1,5?107,18?6,6 ?2,34 ?1,83 ?1,53 ?11,30 ?1,39 ?3,14
? ?1,7? ? ?2,64 ?2,07 ?1,69 ?12,67 ?1,54 ?3,52
Примечание. Масса труб вычислена при плотности стали 7,85 г/см3.
(Измененная редакция, Изм. N 1).
3. Длина труб и предельные отклонения по форме и размерам должны соответствовать ГОСТ 8639-82.
4. Технические требования должны соответствовать ГОСТ 13663-86.
Примеры условных обозначений
Труба наружными размерами А = 16 мм, В = 8 мм, толщиной стенки s = 1,2 мм, длиной кратной 1500 мм, из стали марки 10, группы В ГОСТ 13663-86:
16 х 8 х 1,2 х 1500 кр ГОСТ 8642-68
Труба -----------------------------------
В10 ГОСТ 13663-86
То же, мерной длиной 6000 мм:
16 х 8 х 1,2 х 6000 ГОСТ 8642-68
Труба ---------------------------------
В10 ГОСТ 13663-86
То же, немерной длины:
16 х 8 х 1,2 ГОСТ 8642-68
Труба -------------------------
В10 ГОСТ 13663-86


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/17/gost_54841.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
