Название документа
"ГОСТ 8646-68*. Трубы стальные с полыми ребрами. Сортамент"
(утв. Госстандартом СССР 25.04.1968)
(ред. от 01.08.1986)

"ГОСТ 8646-68*. Трубы стальные с полыми ребрами. Сортамент"
(утв. Госстандартом СССР 25.04.1968)
(ред. от 01.08.1986)


Утвержден и введен в действие
Госстандартом СССР
25 апреля 1968 г.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ СТАЛЬНЫЕ С ПОЛЫМИ РЕБРАМИ
СОРТАМЕНТ
Empty-ribbed steel tubes. Range of sizes
ГОСТ 8646-68*
Список изменяющих документов
(в ред. Изменения N 1, утв. в августе 1986 г.)
Группа В62
ОКП 13 4400, 13 5100
Взамен ГОСТ 8646-57
Срок введения в действие
1 января 1969 года
Проверен в 1986 г. Постановлением Госстандарта СССР от 12.08.86 N 2375 срок действия продлен до 1 января 1992 года
* Переиздание (апрель 1987 г.) с Изменением N 1, утвержденным в августе 1986 г. (ИУС 11-86).
1. Настоящий стандарт распространяется на стальные бесшовные холоднотянутые трубы с полыми ребрами.
2. Форма и размеры труб должны соответствовать:
тип А - черт. 1 и табл. 1;
тип Б - черт. 2 и табл. 2;
тип В - черт. 3 и табл. 3.

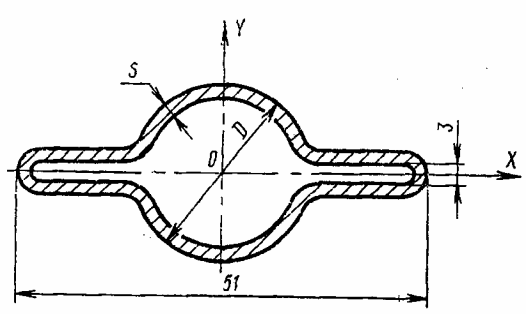

Тип А
Черт. 1
Таблица 1
Размеры в мм
??????????????????????????????????????????????????????????????????
D ? s ? Y ? Площадь? Масса ?Момент инерции ?Момент сопро-
? ? 0 ?сечения ?1 м в кг? в см4 ~= ?тивления в см3 ~=
? ? ? в см2 ? ????????????????????????????????????
? ? ? ? ? I ? I ? W ? W
? ? ? ? ? х ? y ? x ? y
??????????????????????????????????????????????????????????????????
25?1,0?4,6 ?1,02 ?0,797 ?1,30 ?0,573 ?0,627 ?0,451
?1,2?4,8 ?1,21 ?0,951 ?1,54 ?0,672 ?0,746 ?0,529
?1,6?5,2 ?1,53 ?1,200 ?1,95 ?0,867 ?0,942 ?0,671

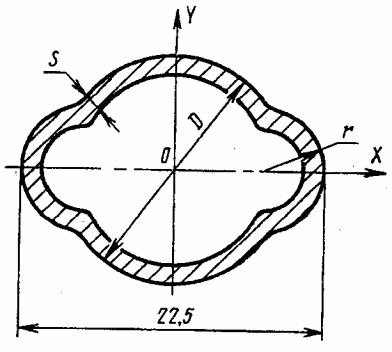

Тип Б
Черт. 2
Таблица 2
Размеры в мм
??????????????????????????????????????????????????????????????????
D ? s ? r ?Площадь ? Масса ?Момент инерции ?Момент сопро-
? ? ?сече- ?1 м в кг? в см4 ~= ?тивления в см3 ~=
? ? ?ния в см2? ??????????????????????????????????
? ? ? ? ? I ? I ? W ? W
? ? ? ? ? х ? y ? x ? y
??????????????????????????????????????????????????????????????????
18 ?1,0?4,0 ?0,593 ?0,466 ?0,191 ?0,116 ?0,228 ?0,0972
?1,2? ?0,722 ?0,567 ?0,223 ?0,130 ?0,259 ?0,120
?1,6? ?0,896 ?0,703 ?0,272 ?0,151 ?0,302 ?0,146

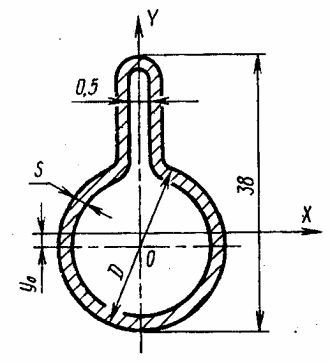

Тип В
Черт. 3
Таблица 3
Размеры в мм
??????????????????????????????????????????????????????????????????
D ? s ?Площадь ? Масса ? Момент инерции в ?Момент сопро-
? ?сече- ?1 м в кг? см4 ~= ?тивления в см3 ~=
? ?ния в см2? ????????????????????????????????????????
? ? ? ? I ? I ? W ? W
? ? ? ? х ? y ? x ? y
??????????????????????????????????????????????????????????????????
18 ?1,0?1,16 ?0,912 ?0,108 ?2,55 ?0,127 ?1,00
?1,2?1,38 ?1,090 ?0,130 ?3,07 ?0,153 ?1,21
Примечание. Масса труб вычислена при плотности стали 7,8.
Примеры условных обозначений:
Труба типа А наружными размерами D = 25 мм, толщиной стенки 1,6 мм, длиной кратной 1500 мм, из стали марки 10, группы В ГОСТ 13663-86:
25 х 1,6 х 1500 кр ГОСТ 8646-68
Труба А -------------------------------
В 10 ГОСТ 13663-86
То же, мерной длиной 6000 мм:
25 х 1,6 х 6000 ГОСТ 8646-68
Труба А ----------------------------
В 10 ГОСТ 13663-86
То же, немерной длины:
25 х 1,6 ГОСТ 8646-68
Труба А ---------------------
В 10 ГОСТ 13663-86
Труба типа Б наружными размерами D = 18 мм, толщиной стенки 1,2 мм, длиной кратной 1500 мм, из стали марки 10, группы В ГОСТ 13663-86:
18 х 1,2 х 1500 кр ГОСТ 8646-68
Труба Б -------------------------------
В 10 ГОСТ 13663-86
То же, типа В:
18 х 1,2 х 1500 кр ГОСТ 8646-68
Труба В -------------------------------
В 10 ГОСТ 13663-86
При обозначении трубы с полыми ребрами типов А, Б и В после слова "труба" должна быть соответственно вставлена буква А, Б или В.
(Измененная редакция, Изм. N 1).
3. Длина труб, а также предельные отклонения по размерам должны соответствовать ГОСТ 8639-82.
4. Технические требования должны соответствовать ГОСТ 13663-86.
