ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШЛИЦЫ КРЕСТООБРАЗНЫЕ ДЛЯ ВИНТОВ И ШУРУПОВ
РАЗМЕРЫ И МЕТОДЫ КОНТРОЛЯ
Cross recesses for screws and wood screws.
Dimensions and control methods
ГОСТ 10753-86
(СТ СЭВ 1017-86)
Дата введения
1 января 1988 года
1. Разработан и внесен Всесоюзным Научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ).
Исполнители: В.Ф. Курочкин, канд. техн. наук; Л.А. Коноров, канд. техн. наук; А.В. Громак, Л.П. Пантелеева.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19 декабря 1986 г. N 4115.
3. Срок первой проверки 1996 г.; периодичность проверки 5 лет.
4. Стандарт полностью соответствует СТ СЭВ 1017-86.
5. Стандарт полностью соответствует международному стандарту ИСО 4757-83.
6. Взамен ГОСТ 10753-80.
7. Переиздание. Ноябрь 1987 г.
Настоящий стандарт распространяется на крестообразные шлицы типов H и Z для головок винтов и шурупов и устанавливает размеры шлицев, метод измерения глубины вхождения калибра в шлиц и размеры калибра для контроля шлицев.

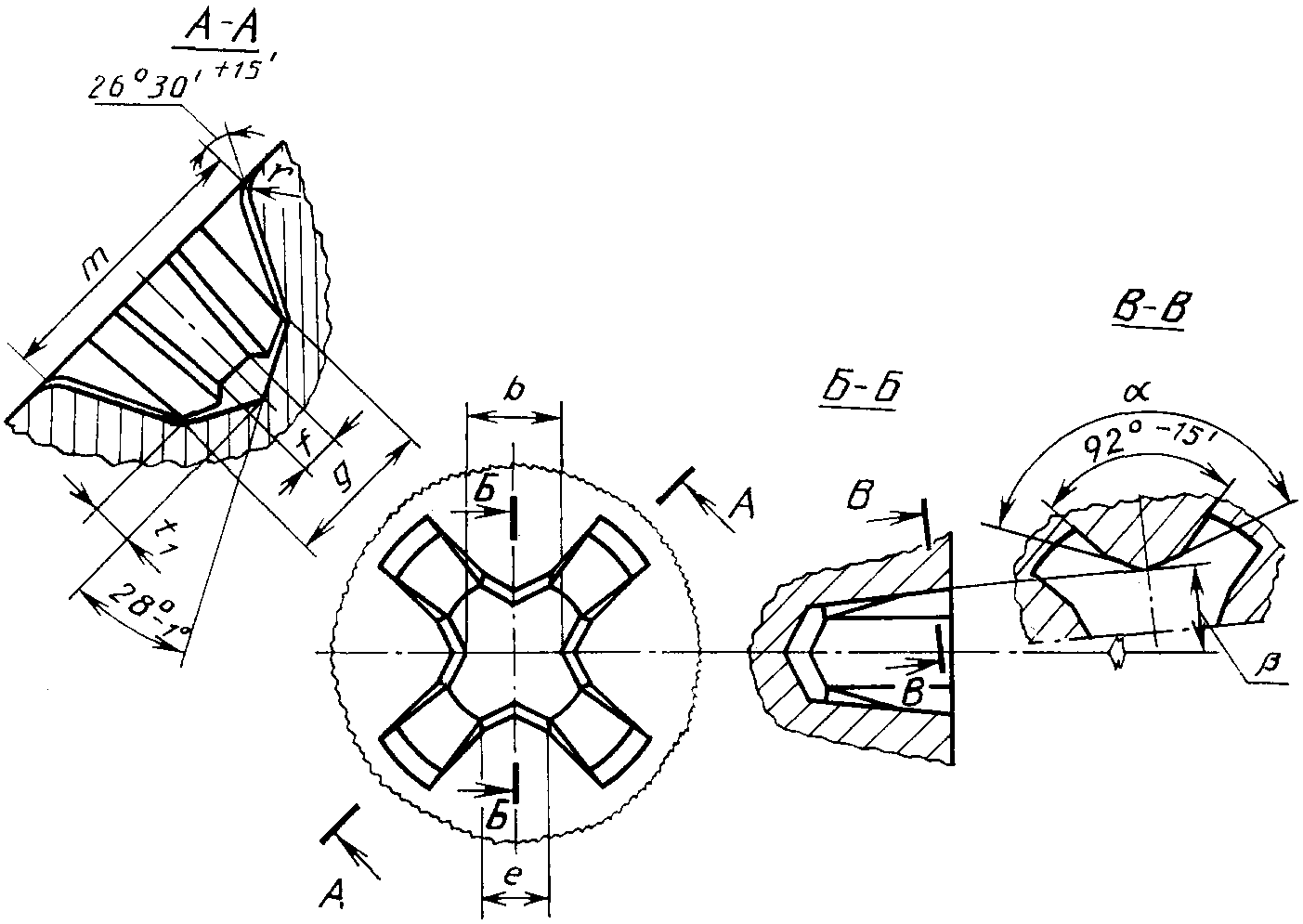

1.1. Размеры крестообразных шлицев типа H должны соответствовать указанным на черт. 1 и в
табл. 1.
Значения m устанавливают в стандартах на изделия конкретного типа
Черт. 1
мм
?????????????????????????????????????????????????????????????????????????????
Но- ?b ? e ?g ? f ? r ? t ?альфа ?бета
мер ? -0,03????????????? +0,05?????????????(номин)? 1 ? -15'? +15'
шли-? ? не ? не ? ? не ? не ? ?(справ)? ?
ца ? ?более?менее? ?более?менее? ? ? ?
?????????????????????????????????????????????????????????????????????????????
0 ? 0,61 ?0,36 ?0,26 ? 0,81 ?0,36 ?0,31 ? 0,3 ? 0,22 ? - ? 7°
1 ? 0,97 ?0,46 ?0,41 ? 1,27 ?0,56 ?0,51 ? 0,5 ? 0,34 ? 138° ? 7°
2 ? 1,47 ?0,84 ?0,79 ? 2,29 ?0,74 ?0,66 ? 0,6 ? 0,61 ? 140° ? 5°45'
3 ? 2,41 ?2,03 ?1,98 ? 3,81 ?0,86 ?0,79 ? 0,8 ? 1,01 ? 146° ? 5°45'
4 ? 3,48 ?2,44 ?2,39 ? 5,08 ?1,27 ?1,19 ? 1 ? 1,35 ? 153° ? 7°
Примечание. Для шлица с номером 0 вместо угла
должно быть скругление радиусом не менее 0,25 и не более 0,36 мм.

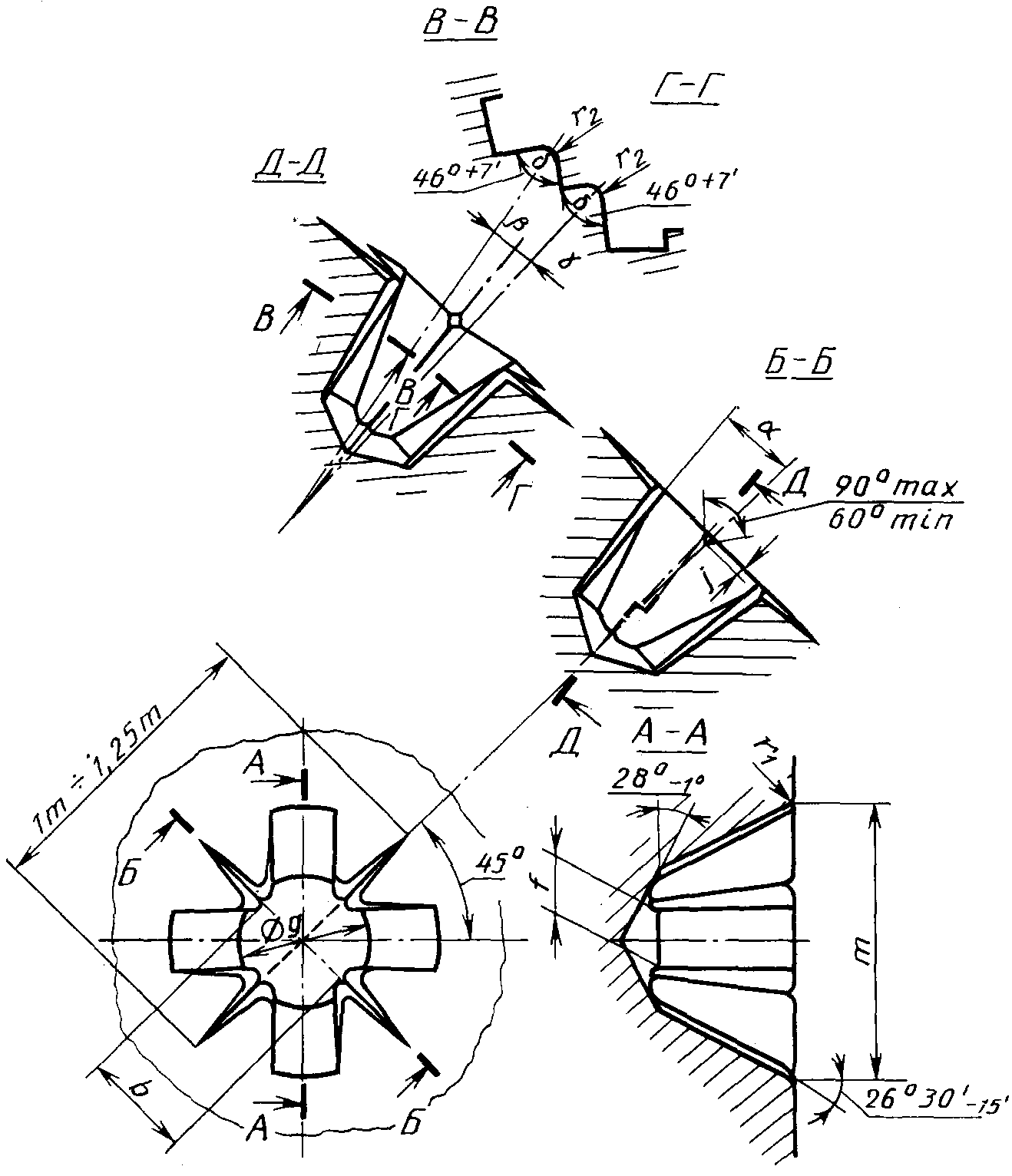

1.2. Размеры крестообразных шлицев типа Z должны соответствовать указанным на черт. 2 и в
табл. 2.
Значения m устанавливают в стандартах на изделия конкретного типа
Черт. 2
мм
????????????????????????????????????????????????????????????????????????????????????
Номер?b ?f ?g ? r , ? r , ? j, ?альфа ?бета ?гамма ?дельта
шлица? -0,05? -0,025? -0,05? 1 ? 2 ? не ? +15'? -15'? -15'? -7'
? ? ? ? не ? не ?более? ? ? ?
? ? ? ?более?более? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????
0 ? 0,76 ? 0,48 ? 0,86 ?0,30 ?0,10 ?0,13 ? 7° ? 7°45' ? 4°23' ? 46°
1 ? 1,27 ? 0,74 ? 1,32 ?0,30 ?0,13 ?0,15 ? 7° ? 7°45' ? 4°23' ? 46°
2 ? 1,83 ? 1,03 ? 2,34 ?0,38 ?0,15 ?0,15 ? 5°45' ? 6°20' ? 3° ? 46°
3 ? 2,72 ? 1,42 ? 3,86 ?0,51 ?0,25 ?0,20 ? 5°45' ? 6°20' ? 3° ? 56°15'
4 ? 3,96 ? 2,16 ? 5,08 ?0,64 ?0,38 ?0,20 ? 7° ? 7°45' ? 4°23' ? 56°15'
2.1. Размеры шлицев контролируют комплексным калибром путем измерения глубины вхождения калибра в шлиц.
Глубину вхождения калибра в шлиц указывают в стандартах на крепежные изделия конкретного типа.

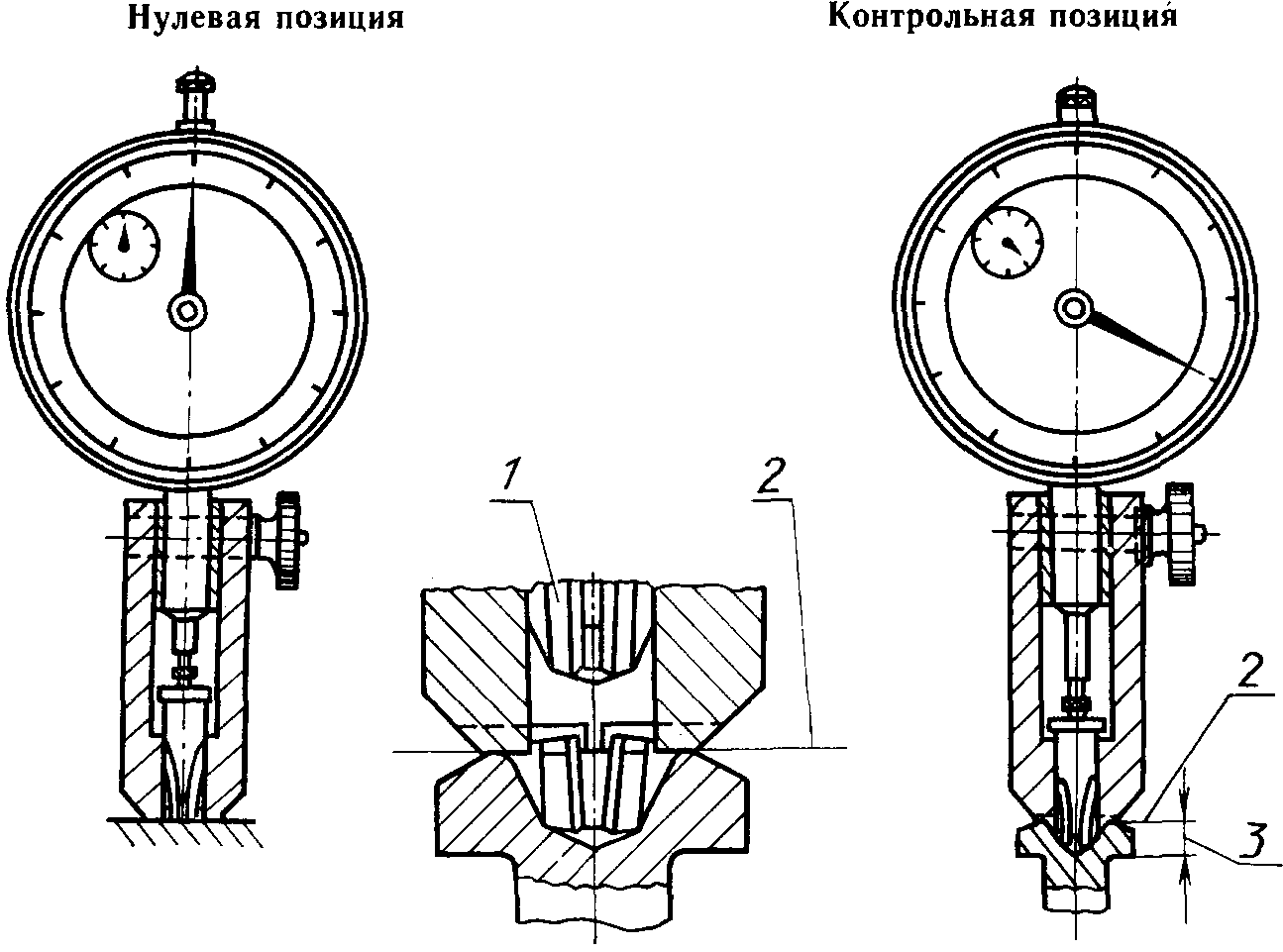

Глубину вхождения калибра в шлиц измеряют при помощи глубиномера (черт. 3). Конец калибра идентичен концу соответствующей отвертки. Втулка служит для направления калибра и для фиксации соответствующей контрольной плоскости. Контрольная плоскость проходит через точки пересечения выступов шлица с верхней поверхностью головки. Опорную плоскость фиксируют при помощи опорных выступов втулки.
1 - калибр; 2 - контрольная плоскость;
3 - глубина вхождения калибра в шлиц
Черт. 3
Глубину вхождения калибра в шлиц измеряют от контрольной плоскости при помощи измерительного прибора с круговой шкалой. Нулевая позиция глубиномера может быть установлена на плоской поверхности.

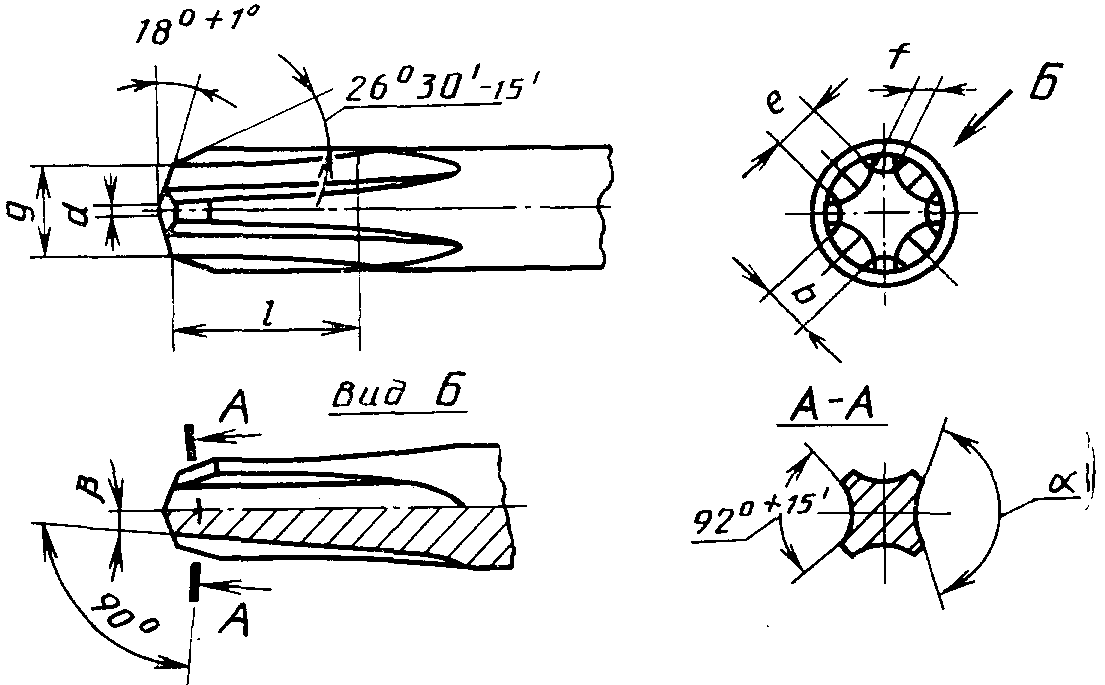

2.2. Размеры конца калибра для контроля крестообразного шлица типа H должны соответствовать указанным на черт. 4 и в
табл. 3.
l - минимальная длина правильной формы
Черт. 4
мм
???????????????????????????????????????????????????????????????????????????
Номер ?b ?g ?d ?e ?f ? l , ?альфа ?бета
калибра? -0,025? +0,025? +0,13 ? -0,025? -0,06 ? 1 ? +15'? -15'
? ? ? ? ? ?не менее? ?
???????????????????????????????????????????????????????????????????????????
0 ? 0,64 ? 0,813 ? 0,25 ? 0,315 ? 0,31 ? 3,17 ? - ? 7°
1 ? 1,001 ? 1,27 ? 0,38 ? 0,513 ? 0,51 ? 3,17 ? 138° ? 7°
2 ? 1,539 ? 2,286 ? 0,38 ? 1,102 ? 0,64 ? 4,78 ? 140° ? 5°45'
3 ? 2,497 ? 3,81 ? 0,38 ? 2,098 ? 0,79 ? 7,14 ? 146° ? 5°45'
4 ? 3,574 ? 5,08 ? 0,38 ? 2,738 ? 1,12 ? 8,74 ? 153° ? 7°
Примечание. Для калибра с номером 0 вместо угла
должно быть скругление радиусом r = (0,25 +/- 0,025) мм.

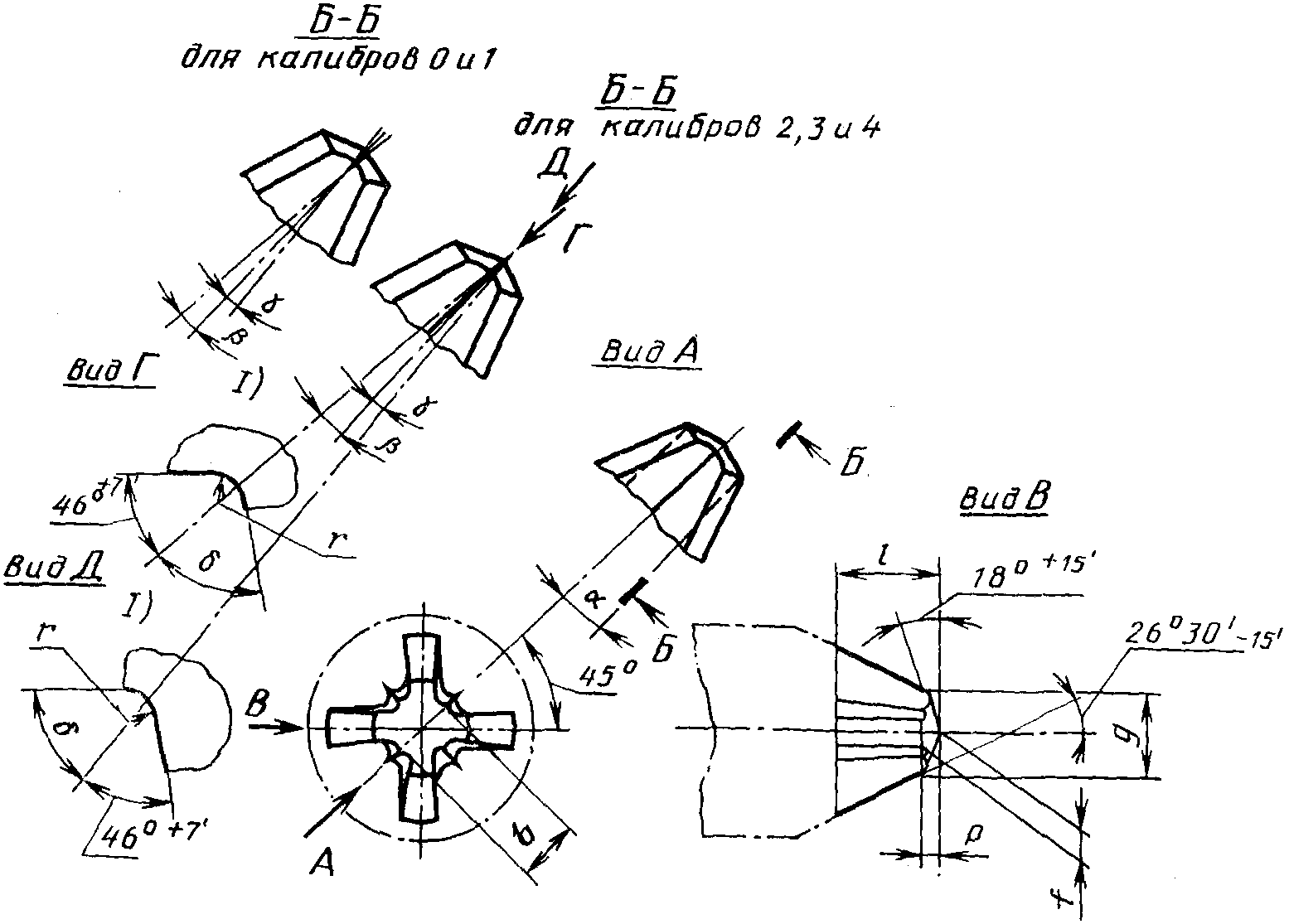

2.3. Размеры конца калибра для контроля крестообразного шлица типа Z должны соответствовать указанным на черт. 5 и в
табл. 4.
l - минимальная длина правильной формы
Черт. 5
????????????????????????????????????????????????????????????????????????????????????????????????????????????
Номер ? b ? f ? g ? l , ? p ? r ?альфа ?бета ?гамма ?дельта
калиб-????????????????????????????????????? 1 ????????????????????????? -6'? +6'? +6'? +7'
ра ? не ? не ? не ? не ? не ? не ? не ? не ? не ? не ? не ? ? ? ?
?более?менее?более?менее?более?менее?менее?более?менее?более?менее? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
0 ?0,711?0,673?0,445?0,420?0,915?0,890?3,17 ?0,077?0,064?0,1 ?0,08 ? 7° ? 7°45' ? 4°23' ? 46°
1 ?1,112?1,074?0,698?0,673?1,397?1,372?3,17 ?0,166?0,153?0,13 ?0,1 ? 7° ? 7°45' ? 4°23' ? 46°
2 ?1,702?1,664?0,990?0,965?2,438?2,413?4,78 ?0,331?0,318?0,2 ?0,15 ? 5°45' ? 6°20' ? 3° ? 46°
3 ?2,591?2,553?1,372?1,346?3,962?3,937?7,14 ?0,585?0,572?0,31 ?0,2 ? 5°45' ? 6°20' ? 3° ? 56°15'
4 ?3,861?3,823?2,083?2,057?5,182?5,157?8,74 ?0,788?0,772?0,51 ?0,36 ? 7° ? 7°45' ? 4°23' ? 56°15'
