"ГОСТ 21397-81. Государственный стандарт Союза ССР. Контроль неразрушающий. Комплект стандартных образцов для ультразвукового контроля полуфабрикатов и изделий из алюминиевых сплавов. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 18.11.1981 N 4992)
(ред. от 01.06.1987)

1. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 18.11.1981 N 4992.

2. Взамен ГОСТ 21397-75.

3. Ссылочные нормативно-технические документы

4. Переиздание (май 1991 г.) с Изменением N 1, утвержденным в июне 1987 г. (ИУС 8-87).

5. Срок действия продлен до 01.01.1993 Постановлением Госстандарта СССР от 22.05.1987 N 1663.

Настоящий стандарт распространяется на комплект стандартных образцов, предназначенных для настройки дефектоскопов по условной чувствительности и определения эквивалентных размеров дефектов при ультразвуковом контроле полуфабрикатов и изделий из алюминиевых сплавов.

Комплект стандартных образцов предназначен для работы с эхо-импульсными дефектоскопами общего назначения с прямыми и раздельно-совмещенными преобразователями.

(Измененная редакция, Изм. N 1).

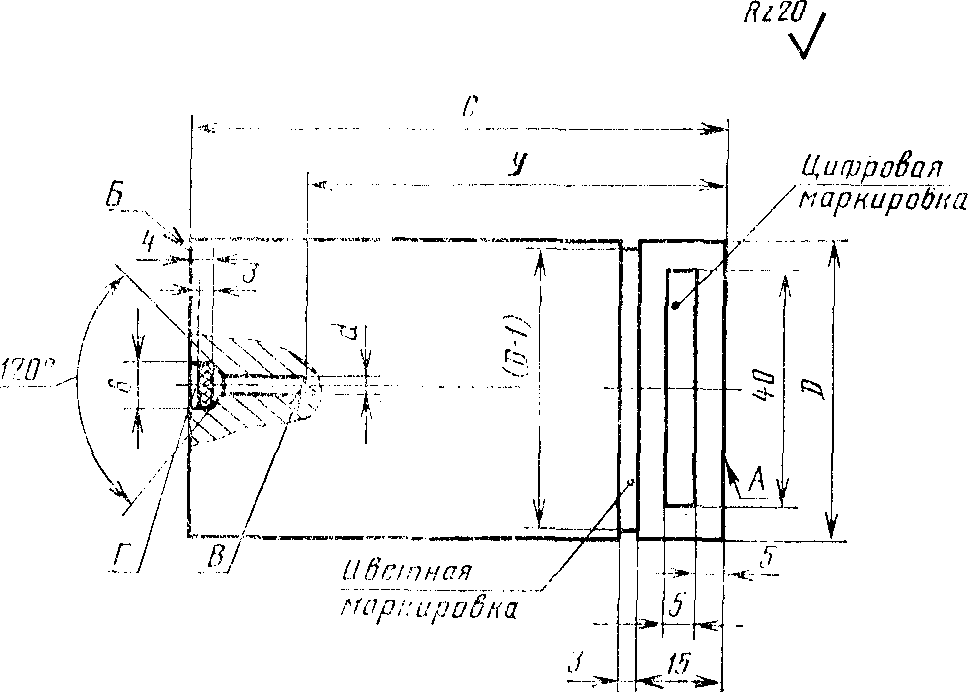

1.1. Основные параметры и размеры стандартных образцов должны соответствовать указанным на чертеже и в табл. 1, 2.

(Измененная редакция, Изм. N 1).

1.2. В каждом образце должно быть цилиндрическое отверстие с плоским дном (плоскодонный искусственный отражатель). Отверстие должно быть герметично закрыто пробкой, изготовленной из фторопласта.

(Измененная редакция, Изм. N 1).

1.3. Масса комплекта образцов должна быть не более 55 кг. Пример условного обозначения комплекта стандартных образцов:

2.1. Образцы должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке, из материалов в соответствии с требованиями обязательного Приложения 1.

2.2. Отклонения от параллельности плоскостей А и Б не должно быть более 0,05 мм.

2.3. Отклонение от перпендикулярности оси отверстия относительно плоскости А не должно превышать 0,5°.

2.4. Центр плоскодонного отражателя не должен быть смещен от оси образца более чем на 0,2 мм.

2.5. Отклонение от плоскостности поверхностей А и Б не должно превышать 0,02 мм.

2.6. Максимальная высота неровностей профиля плоскодонного отражателя не должна превышать 0,02 мм.

2.7. Амплитуды эхо-сигналов от плоскодонных отражателей одинакового диаметра, расположенных на одной глубине, не должны отличаться более чем на +/- 2 дБ от амплитуд эхо-сигналов аналогичных плоскодонных отражателей комплекта стандартных образцов, принятого в качестве исходного и аттестованного в установленном порядке.

2.8. Средства измерения геометрических параметров стандартных образцов комплекта при их изготовлении приведены в рекомендуемом Приложении 2.

2.9. Установленная безотказная наработка образцов должна быть не менее 2000 ч.

2.10. Полный установленный срок службы образцов должен быть не менее 7 лет.

2.9, 2.10. (Введены дополнительно, Изм. N 1).

3.1. В состав комплекта стандартных образцов должны входить: набор образцов с плоскодонными отражателями диаметром d (см. табл. 1) по 14 образцов каждого диаметра и разным расстоянием H и 6 футляров для упаковки, транспортирования и хранения стандартных образцов.

3.2. К каждому комплекту должны быть приложены паспорт, техническое описание и инструкция по эксплуатации.

4.1. На каждый стандартный образец наносят цифровую маркировку (см. чертеж) с указанием размера У, диаметра плоскодонного отражателя d и номера комплекта.

4.2. Цветную маркировку образца наносят лаком, краской или эмалью в виде кольца шириной 3 мм. Маркировка должна быть несмываемой.

4.3. Стандартные образцы укладываются в футляры, имеющие гнезда. Футляры с образцами должны быть обернуты битумированной бумагой по ГОСТ 515-77 и упакованы в сплошные фанерные ящики типа V или VI по ГОСТ 5959-80 массой брутто не более 80 кг каждый с дополнительным креплением (по ГОСТ 5959-80) в виде поясов из стальной упаковочной ленты по ГОСТ 3560-73 толщиной не менее 0,4 мм или из проволоки по ГОСТ 3282-74 диаметром не менее 1,4 мм. Размеры грузового места не более 100 x 100 x 40 см.

4.4. Транспортная маркировка и маркировка тары должны соответствовать ГОСТ 14192-77. Маркировку наносят непосредственно на ящики или с помощью маркировочных ярлыков по ГОСТ 14192-77.

4.5. Стандартные образцы, упакованные в соответствии с требованиями п. 4.3, транспортируют железнодорожным и автомобильным транспортом в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующими на транспорте конкретного вида, а для железнодорожного транспорта также техническими условиями погрузки и крепления грузов, утвержденными МПС СССР; условия хранения 5 (ОЖ4) по ГОСТ 15150-69.

(Измененная редакция, Изм. N 1).

4.6. Сопроводительная документация должна быть помещена в пакет из полиэтиленовой пленки толщиной 0,2 мм по ГОСТ 10354-82 и вложена внутрь ящика с комплектом образцов.

4.7. Комплект стандартных образцов должен храниться на складах в упаковочных ящиках. Группа условий хранения 2(С) по ГОСТ 15150-69. Хранение в рабочих помещениях - в футлярах.

(Измененная редакция, Изм. N 1).

5.1. Предприятие-изготовитель должно гарантировать соответствие комплекта стандартных образцов требованиям настоящего стандарта при соблюдении условий транспортирования, эксплуатации и хранения.

5.2. Гарантийный срок эксплуатации - 18 мес со дня ввода комплекта стандартных образцов в эксплуатацию.

1. Используемые для изготовления стандартных образцов прутки из алюминиевого сплава марки Д16 по ГОСТ 4784-74 в закаленном и естественно состаренном состоянии (Д16Т) диаметрами (55 +/- 1) мм и (80 +/- 1) мм получают одноканальным прессованием слитков диаметром 200 и 300 мм соответственно.

2. Амплитуда шумов в материале стандартных образцов должна быть не менее чем на 15 дБ ниже амплитуды опорного эхо-сигнала от стального шарика диаметром 5 мм. Измерение амплитуды шумов и эхо-сигнала от шарика проводят в иммерсионном варианте с использованием преобразователя на частоту 10 МГц; расстояние от преобразователя до поверхности вывода ультразвуковых колебаний в обоих случаях устанавливают на (10 +/- 1) мм больше протяженности ближней зоны преобразователя.

3. Скорость ультразвука в материале стандартных образцов в направлении, параллельном оси, при температуре (20 +/- 5) °C должна быть (6380 +/- 100) м/с.

1. Геометрические параметры стандартных образцов следует измерять с использованием средств, указанных в таблице. При необходимости допускается использование других средств измерений, обеспечивающих требования настоящего стандарта в части погрешностей измерения.

2. Измерение максимальной высоты неровностей профиля плоскодонного отражателя проводят методом сканирования наконечником вдоль диаметра в двух взаимно перпендикулярных направлениях с шагом 0,03 - 0,05 мм. Перемещение координатного предметного столика проводят при приподнятом наконечнике.
