Название документа

"ГОСТ 8319.4-75. Профили стальные горячекатаные периодические продольной прокатки для передней оси автобусов ПАЗ-672 и ПАЗ-3205. Сортамент"

(утв. Постановлением Госстандарта СССР от 29.12.1975 N 4063)

(ред. от 19.12.1986)

"ГОСТ 8319.4-75. Профили стальные горячекатаные периодические продольной прокатки для передней оси автобусов ПАЗ-672 и ПАЗ-3205. Сортамент"
(утв. Постановлением Госстандарта СССР от 29.12.1975 N 4063)
(ред. от 19.12.1986)

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 29 декабря 1975 г. N 4063

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

ПЕРИОДИЧЕСКИЕ ПРОДОЛЬНОЙ ПРОКАТКИ

ДЛЯ ПЕРЕДНЕЙ ОСИ АВТОБУСОВ ПАЗ-672 И ПАЗ-3205

СОРТАМЕНТ

Hot-rolled steel periodical lengthwise-rolled profiles

for front axle section of ПАЗ-672 and ПАЗ-3205 bus.

Dimensions

ГОСТ 8319.4-75

Список изменяющих документов

(в ред. Изменения N 1, введенного в действие

Постановлением Госстандарта СССР

от 19.12.1986 N 4038)

Группа В22

ОКП 09 3001

(код ОКП введен Изменением N 1, введенным в действие Постановлением Госстандарта СССР от 19.12.1986 N 4038)

Разработан:

Украинским научно-исследовательским институтом металлов (УкрНИИмет):

Директор института И.С. Тришевский;

Руководители темы: Е.Н. Изотов, В.Н. Тригубчук, И.С. Гринь;

Ответственный исполнитель В.Н. Тригубчук);

Днепропетровским металлургическим заводом им. Петровского:

Гл. инженер завода В.И. Деревянко;

Руководители темы: Г.М. Кацнельсон, А.В. Маякин;

Ответственный исполнитель В.С. Махнин.

Внесен Министерством черной металлургии СССР.

Зам. министра А.Ф. Борисов.

Подготовлен к утверждению Всесоюзным научно-исследовательским институтом стандартизации (ВНИИС).

Директор А.В. Гличев.

Постановлением Государственного комитета стандартов Совета Министров СССР от 29 декабря 1975 г. N 4063 срок действия установлен с 01.01.1977 до 01.01.1982.

1. Настоящий стандарт распространяется на стальной горячекатаный периодический профиль для передней оси автобуса ПАЗ-672 с последующей горячей обработкой давлением.

2. Профиль изготовляют в соответствии с требованиями ГОСТ 8319.0-75 и настоящего стандарта.

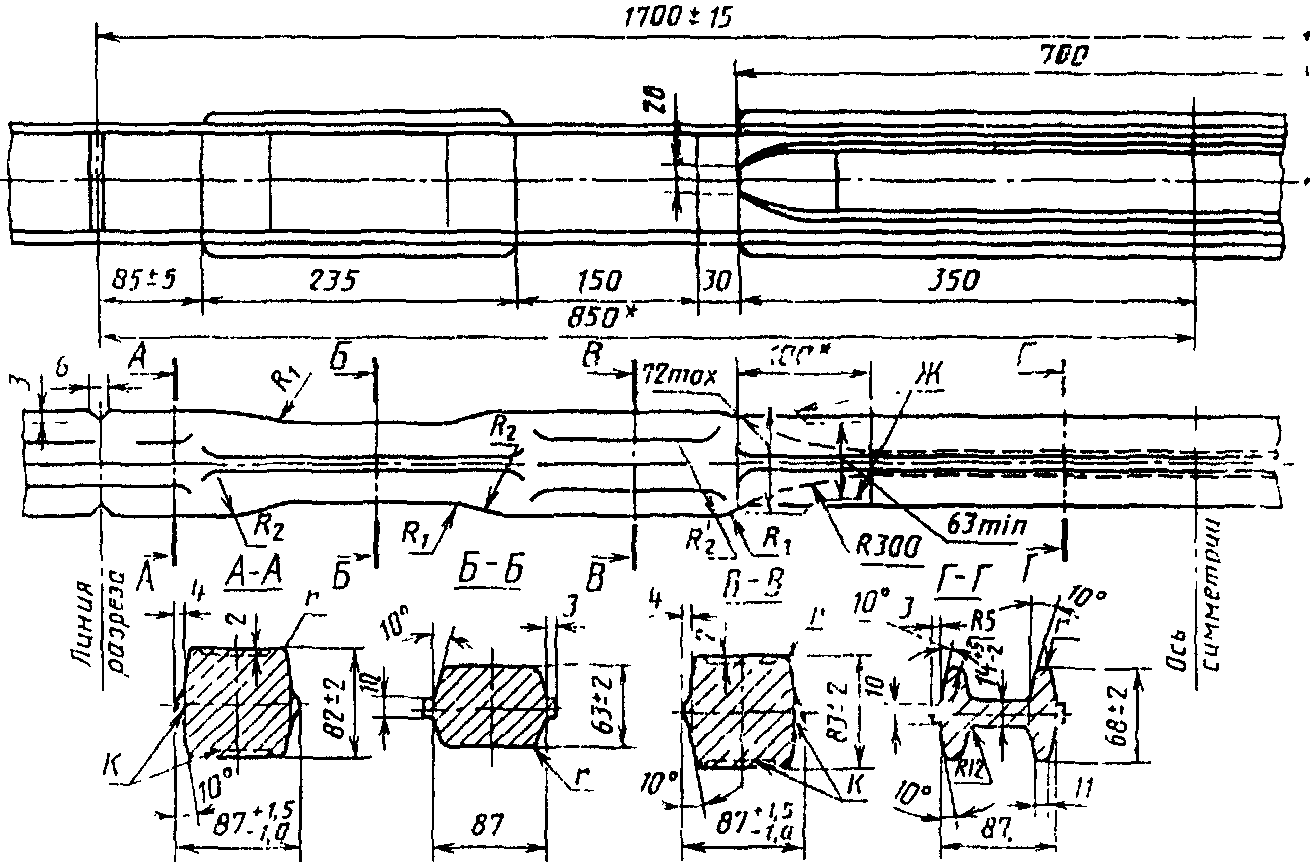

3. Размеры и предельные отклонения по ним, смещение контуров, число периодов и масса одного периода должны соответствовать на чертеже и в таблице.

(п. 3 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 19.12.1986 N 4038)

Примечания. 1. Размеры, на которые не установлены предельные отклонения, в готовой продукции не контролируют, они должны обеспечиваться технологией изготовления.

2. Радиусы скруглений и скосы в углах поперечных сечений профиля, обозначенные буквой r, не контролируют.

--------------------------------

<*> Размеры для справок.

(чертеж в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 19.12.1986 N 4038)

??????????????????????????????????????????????????????????????????

R ? R ? Смещение контура, мм? Число ?Масса одного

1 ? 2 ???????????????????????периодов, ?периода, кг

? ?продольное?поперечное? шт. ?

?????????????????????????????????????????????????????

мм ? не более ?

??????????????????????????????????????????????????????????????????

150 - 200? 50 - 75 ? 10 ? 1,5 ? 5 ? 66,0

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 19.12.1986 N 4038)

Примечание. Исключено с 1 апреля 1987 года. - Изменение N 1, введенное в действие Постановлением Госстандарта СССР от 19.12.1986 N 4038.

4. Допускается выполнение сечений по контуру К.

5. Допускается выполнение профиля по контуру Ж.

6. Заусенцы на торцах профиля не допускаются.

Пример условного обозначения профиля для передней оси автобуса ПАЗ-672 из стали марки 35Х:
