Описание
Источник публикации
М.: Издательство стандартов, 1986
Примечание к документу
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 г. N 184-ФЗ.
Документ введен в действие с 01.07.1974.
Взамен МН 4484-63.
Название документа
"ГОСТ 18258-72. Государственный стандарт Союза ССР. Втулки переходные для центров. Конструкции и размеры"
(введен Постановлением Госстандарта СССР от 29.11.1972 N 2172)
(ред. от 01.02.1986)

"ГОСТ 18258-72. Государственный стандарт Союза ССР. Втулки переходные для центров. Конструкции и размеры"
(введен Постановлением Госстандарта СССР от 29.11.1972 N 2172)
(ред. от 01.02.1986)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 29 ноября 1972 г. N 2172
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ ПЕРЕХОДНЫЕ ДЛЯ ЦЕНТРОВ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Transitional bushes for centres.
Design and dimensions
ГОСТ 18258-72*
Список изменяющих документов
(в ред. Изменения N 1, утв. в октябре 1980 г.,
Изменения N 2, утв. в феврале 1986 г.)
Группа Г27
Взамен МН 4484-63
Срок введения
с 1 июля 1974 года
Переиздание (июль 1986 г.) с Изменениями N 1, 2, утвержденными в октябре 1980 г., феврале 1986 г. (ИУС 2-80, 5-86).
1. Настоящий стандарт распространяется на переходные втулки для центров с наружными конусами Морзе и метрическим, применяемые в токарных, кругло-шлифовальных и других металлообрабатывающих станках.
(Измененная редакция, Изм. N 2.)

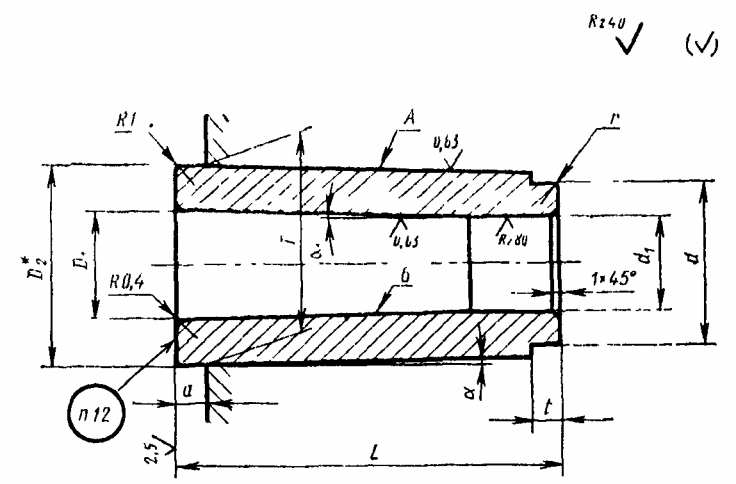

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.
--------------------------------
<*> Размер для справок.
Размеры в мм
Обозначение втулок
Конус наружный
Конус внутренний Морзе
Наружный конус
Внутренний конус
L
Масса 10 шт. кг, не более
D
D2
d (поле допуска h12)
a
t
r
D1
d1 (поле допуска H12)
6101-0121
Морзе
1
0
12,065
12,240
8
3,5
3
0,2
1°25'43"
9,045
7,2
1°29'27"
45
0,15
6101-0122
2
17,780
18,030
13
5,0
4
1°25'50"
0,60
6101-0123
1
12,065
10,2
1°25'43"
0,42
6101-0124
3
23,825
24,076
18
0,6
1°26'16"
9,7
55
1,27
6101-0125
2
17,780
15,0
1°25'50"
65
0,88
6101-0126
4
1
31,267
31,605
24
6,5
5
1,0
1°29'16"
12,065
9,7
1°25'43"
70
3,25
6101-0127
2
17,780
15,0
1°25'50"
2,58
6101-0128
3
23,825
20,5
1°26'16"
75
1,75
6101-0129
5
2
44,399
44,741
35
6
2,5
1°30'26"
17,780
15,0
1°25'50"
85
7,81
6101-0130
3
23,825
20,5
1°26'16"
95
7,56
6101-0131
4
31,267
26,5
1°29'16"
100
5,49
6101-0132
6
3
63,348
63,760
52
8,0
7
4,0
1°29'36"
23,825
20,5
1°26'16"
110
21,67
6101-0133
4
31,267
26,5
1°29'16"
19,15
6101-0134
5
44,399
38,5
1°30'26"
130
16,62
6102-0111
Метрический
80
5
80,000
80,400
65
8
5,0
1°25'55"
44,399
38,5
1°30'26"
135
33,03
6102-0112
6
63,348
56,0
1°29'36"
150
21,08
6102-0113
100
100,000
100,500
85
10,0
10
6,0
51,14
6102-0114
120
120,000
120,600
100
12,0
11
170
101,78
Пример условного обозначения переходной втулки с наружным конусом Морзе 1 и внутренним конусом Морзе 0:
Втулка 6101-0121 1/0 ГОСТ 18258-72
То же, с наружным метрическим конусом диаметром 80 мм и внутренним конусом Морзе 5:
Втулка 6102-0111 80/5 ГОСТ 18258-72
(Измененная редакция, Изм. N 1.)
3. Материал - сталь марки 40Х по ГОСТ 4543-71.
Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 40Х.
4. Твердость - 46,5 ... 51,5 .
(Измененная редакция, Изм. N 2.)
5. Допуски, методы и средства контроля конусов - по ГОСТ 2848-75. Степень точности внутренних конусов - АТ7, наружных - АТ6.
(Измененная редакция, Изм. N 1.)
6. Допуск радиального биения поверхности Б относительно поверхности А для втулок с наружным конусом Морзе - не более 0,005 мм и с наружным конусом метрическим - не более 0,01 мм.
(Измененная редакция, Изм. N 1, 2.)
7, 8. (Исключены, Изм. N 1.)
9. Неуказанные предельные отклонения размеров: Н14; h14, .
(Измененная редакция, Изм. N 2.)
10. (Исключен, Изм. N 1.)
11. На рабочих поверхностях втулок дефекты не допускаются; на остальных поверхностях втулок не должно быть дефектов, ухудшающих внешний вид и эксплуатационные качества.
12. Маркировка, упаковка, транспортирование и хранение втулок - по ГОСТ 17166-71.
Маркировать: обозначение и товарный знак предприятия-изготовителя.
Приложение. (Исключено, Изм. N 2.)
