ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОНСТРУКЦИИ И ИЗДЕЛИЯ ЖЕЛЕЗОБЕТОННЫЕ
РАДИАЦИОННЫЙ МЕТОД ОПРЕДЕЛЕНИЯ ТОЛЩИНЫ ЗАЩИТНОГО
СЛОЯ БЕТОНА, РАЗМЕРОВ И РАСПОЛОЖЕНИЯ АРМАТУРЫ
Reinforced concrete structures and units.
Radiative method of determination of concrete protective
covering thickness, reinforcement dimensions and arrangement
ГОСТ 17625-83
ОКП 58 6012
Взамен ГОСТ 17625-72
Срока введения в действие
с 1 января 1984 года
Разработан Министерством промышленности строительных материалов СССР, Государственным комитетом СССР по делам строительства, Министерством высшего и среднего специального образования СССР, Министерством энергетики и электрификации СССР.
Исполнители: З.М. Брейтман; И.С. Вайншток, д-р техн. наук; О.М. Нечаев, канд. техн. наук; Л.Г. Родэ, канд. техн. наук; В.А. Клевцов, д-р техн. наук; Ю.К. Матвеев; И.С. Лифанов; В.А. Воробьев, д-р техн. наук; Н.В. Михайлова, канд. техн. наук; А.Н. Яковлев, канд. техн. наук; Ю.Д. Марков; В.А. Волохов, канд. техн. наук; Г.Я. Почтовик, канд. техн. наук; А.В. Мизонов.
Внесен Министерством промышленности строительных материалов СССР.
Зам. министра И.В. Ассовский.
Настоящий стандарт распространяется на сборные и монолитные железобетонные конструкции и изделия и устанавливает радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры и закладных деталей в конструкциях.
Радиационный метод следует применять для обследования состояния и контроля качества сборных и монолитных железобетонных конструкций при строительстве особо ответственных сооружений, при эксплуатации, реконструкции и ремонте зданий и сооружений.
1.1. Радиационный метод основан на просвечивании контролируемой конструкции ионизирующим излучением и получении при этом информации о ее внутреннем строении с помощью преобразователя излучения.
1.2. Просвечивание железобетонных конструкций производят при помощи излучения рентгеновских аппаратов, излучения закрытых радиоактивных источников на основе
,
,
,
и тормозного излучения бетатронов.
1.3. В качестве преобразователя для регистрации результатов контроля применяют радиографическую пленку. Допускается применение других преобразователей (электрорадиографических пластин, газоразрядных или сцинтилляционных счетчиков), обеспечивающих получение информации о толщине защитного слоя бетона, размерах и расположения арматуры и закладных деталей с нормативной точностью.
1.4. Оценку толщины защитного слоя бетона, размеров и расположения арматуры и закладных деталей производят путем сравнения значений, полученных по результатам просвечивания ионизирующим излучением, с показателями, предусмотренными соответствующими стандартами, техническими условиями, чертежами железобетонных конструкций или результатами расчета.
2. АППАРАТУРА, ОБОРУДОВАНИЕ И ИНСТРУМЕНТЫ
2.1. Определение толщины защитного слоя, размеров и расположения арматуры производят при помощи переносных, передвижных или стационарных рентгеновских аппаратов, гамма-аппаратов и бетатронов.
Основные технико-эксплуатационные характеристики рентгеновских аппаратов, гамма-аппаратов и бетатронов приведены в справочных
Приложениях 1 -
3.
2.2. Радиографическую пленку в зависимости от энергии излучения, требуемой чувствительности и производительности контроля применяют без усиливающих экранов или в различных комбинациях с усиливающими металлическими или флуоресцирующими экранами.
2.3. При просвечивании железобетонных конструкций применяют вспомогательное оборудование и инструменты: кассеты, усиливающие экраны, маркировочные знаки, эталоны чувствительности, оборудование и химические реактивы для фотообработки пленок, негатоскопы и стандартный инструмент для линейных измерений.
3. ПОДГОТОВКА И ПРОВЕДЕНИЕ КОНТРОЛЯ
3.1. Контроль железобетонных конструкций производят в следующем порядке:
подготовка конструкции к просвечиванию;
выбор и установка аппарата для просвечивания;
выбор типа радиографической пленки и способа зарядки кассет;
выбор фокусного расстояния и длительности экспозиции;
зарядка кассет;
выбор способа установки кассет и закрепление их на испытываемой конструкции;
просвечивание конструкции;
химическая обработка пленки;
определение результатов контроля.
3.2. При подготовке конструкции к просвечиванию производят ее визуальный осмотр, очистку поверхности конструкции от загрязнений и натеков бетона, разметку и маркировку контролируемых участков.
Число и расположение просвечиваемых участков устанавливают в зависимости от размеров, назначения и предъявляемых к конструкции технических требований.
3.3. Разметку мест просвечивания на конструкции производят с помощью ограничительных меток и маркировочных знаков. Маркировочные знаки обозначают условный шифр и номер контролируемой конструкции, просвечиваемых участков и условный шифр оператора, проводящего испытания.
3.3.1. Ограничительные метки устанавливают на границах просвечиваемых участков конструкции со стороны источника излучения.
Маркировочные знаки, изготовляемые из свинца, располагают на поверхности конструкции, обращенной к пленке, или непосредственно на кассете с пленкой.
3.4. Выбор аппарата для просвечивания и энергии излучения производят с учетом толщины контролируемой конструкции и плотности бетона (
Приложения 1 -
3).
3.5. Выбор типа и толщины усиливающих экранов осуществляют с учетом энергии ионизирующего излучения и характеристик просвечиваемой конструкции.
3.5.1. При просвечивании может быть принята одна из следующих схем заряда кассет (
черт. 1):
радиографическая пленка в кассете (черт. 1а);
два усиливающих флуоресцирующих экрана и радиографическая пленка между ними в кассете (черт. 1б);
два металлических экрана и радиографическая пленка между ними в кассете (черт. 1в);
два металлических экрана, два усиливающих флуоресцирующих экрана и радиографическая пленка между ними в кассете (черт. 1г);
усиливающий флуоресцирующий экран, радиографическая пленка, усиливающий флуоресцирующий экран, радиографическая пленка и усиливающий флуоресцирующий экран в кассете (черт. 1д).
1 - кассета; 2 - радиографическая пленка; 3 - усиливающий
флуоресцирующий экран; 4 - металлический экран
3.5.2. При зарядке кассет металлические и флуоресцирующие усиливающие экраны должны быть прижаты к радиографической пленке.
3.5.3. В особых случаях допускается применение схемы двойной зарядки кассет, при которой в одной кассете устанавливают дублирующие пленку и экраны.
3.6. Кассету с пленкой и экранами устанавливают на просвечиваемом участке конструкции таким образом, чтобы ось рабочего пучка излучения проходила через центр пленки (черт. 2).
1 - источник излучения; 2 - поток ионизирующего излучения;
3 - просвечиваемый участок конструкции; 4 - усиливающие экраны;
5 - пленка; 6 - кассета
Черт. 2
3.7. Выбор фокусного расстояния и длительности экспозиции производят при помощи экспонометров или специальных номограмм с учетом энергии ионизирующего излучения, типа радиографической пленки, толщины и плотности бетона просвечиваемой конструкции.
3.8. Установку радиационной аппаратуры и подготовку ее к работе производят в соответствии с инструкцией по эксплуатации аппаратуры.
3.9. Включают аппарат для просвечивания путем подачи на него напряжения питания (для рентгеновских аппаратов и бетатронов) или путем перевода источника излучения в рабочее положение (для гамма-аппаратов).
3.10. Толщину защитного слоя бетона, размеры и расположение арматуры и закладных деталей определяют с использованием схемы просвечивания со смещением источника излучения (черт. 3).
- диаметр арматурного стержня;
- проекция арматурного
стержня; В - толщина защитного слоя; Ф - фокусное расстояние;
С - расстояние между первым и вторым положением источника;
- смещение проекций арматурного стержня на пленке;
- расстояние от оси проекции стержня до прямой, проходящей
через источник перпендикулярно поверхности пленки;
а - расстояние от поверхности конструкции до центра арматуры;
1 - источник излучения
Черт. 3
3.11. Примерные схемы просвечивания железобетонных конструкций представлены на черт. 4.

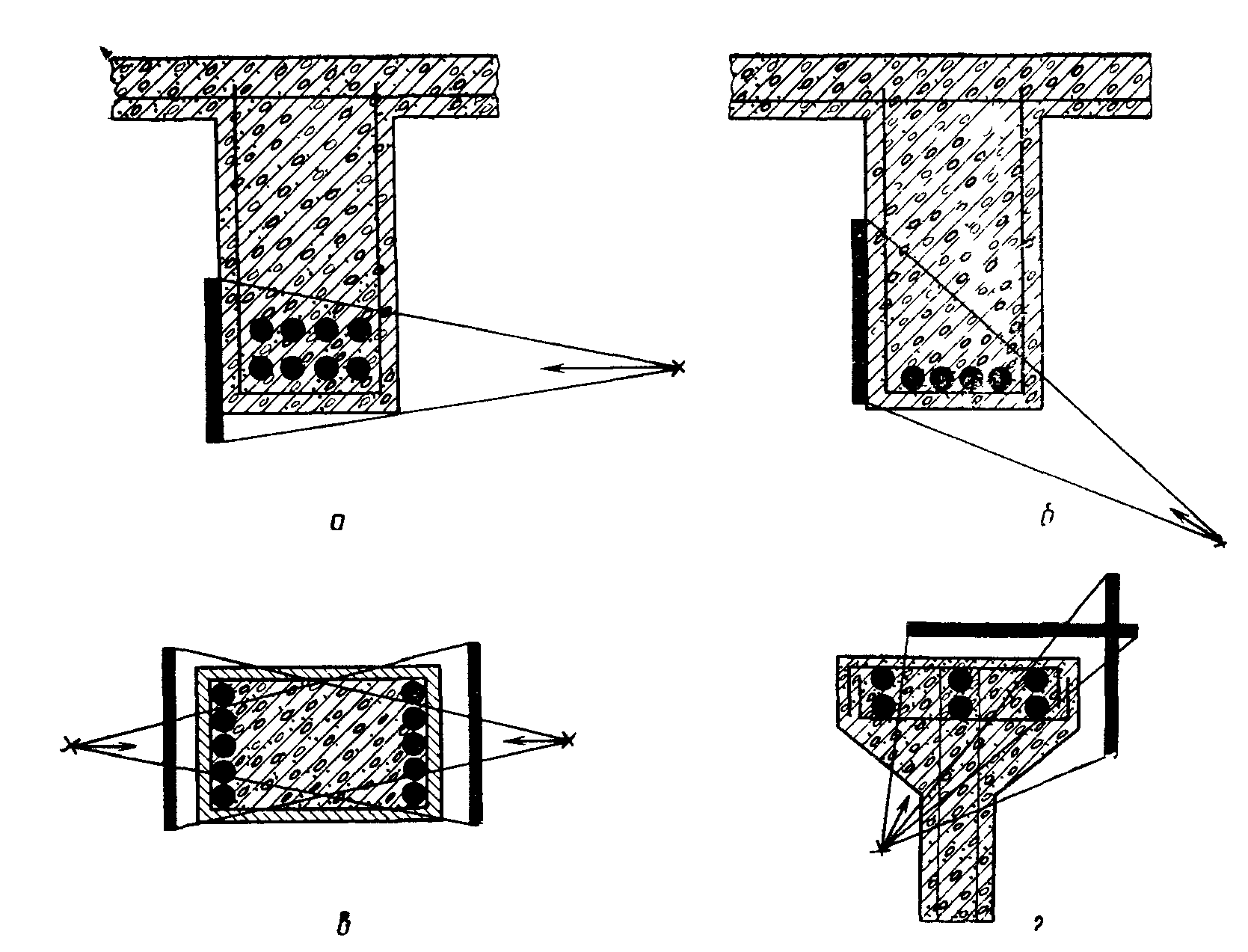

а - балка ребристого перекрытия при двухрядном расположении
арматуры; б - то же, при однорядном расположении;
в - колонна; г - сборная балка
Черт. 4
4.1. Снимки контролируемой конструкции получают путем фотообработки радиографической пленки по окончании просвечивания.
Фотообработка включает в себя проявление пленки, ее промежуточную и окончательную промывку, фиксирование и сушку.
4.2. Снимки считают годными для расшифровки, если они удовлетворяют следующим требованиям:
на пленке видно изображение всего контролируемого участка конструкции;
на пленке видны изображения всех ограничительных меток, маркировочных знаков и эталона чувствительности;
плотность потемнения снимка находится в интервале 1,2 - 3,0 единиц оптической плотности;
на пленке не имеется пятен, полос и повреждений эмульсионного слоя, затрудняющих возможность определения толщины защитного слоя бетона, размеров и расположения арматуры и закладных деталей.
4.3. Расшифровку снимков производят в затемненном помещении на осветителях-негатоскопах с регулируемой яркостью освещенного поля.
4.4. Толщину защитного слоя бетона, размеры и расположение арматуры и закладных деталей определяют по снимку при помощи прозрачной линейки.
4.5. Толщину защитного слоя бетона B, мм, при просвечивании конструкции со смещением источника излучения рассчитывают по формуле
,
где
- фокусное расстояние, мм;
- расстояние между первым и вторым положением источника, мм;
- смещение арматурного стержня на снимке, мм;
- диаметр арматурного стержня, мм.
4.6. Диаметр арматурного стержня
, мм, вычисляют по формуле
,
где
- расстояние от поверхности конструкции до центра арматурного стержня, мм;
- проекция арматурного стержня на пленке, мм;
- расстояние от оси проекции стержня до прямой, проведенной через источник перпендикулярно к поверхности пленки, мм.
4.7. Результаты определения толщины защитного слоя бетона, размеров и расположения арматуры заносят в специальный журнал. Форма журнала приведена в рекомендуемом
Приложении 4.
5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
5.1. При просвечивании конструкции, а также при транспортировке и хранении аппаратуры с источниками излучения необходимо строго соблюдать требования действующих санитарных правил работы с радиоактивными веществами и другими источниками ионизирующих излучений, утвержденных Минздравом СССР, и требования инструкции по эксплуатации радиационной аппаратуры.
5.2. Монтаж, наладку и ремонт радиационной аппаратуры контроля проводят только специализированные организации, имеющие разрешение на проведение указанных работ.
Справочное
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕНТГЕНОВСКИХ АППАРАТОВ
??????????????????????????????????????????????????????????????????????????
Наименование ? Характеристики аппаратов
характеристик ??????????????????????????????????????????????????????????
аппарата ? РУП-120-5-1 ? РУП-200-5-1 ? РАП-160-6п
??????????????????????????????????????????????????????????????????????????
Схема аппарата ? Полуволновая без ? Полуволновая без ? Полуволновая без
?выпрямителя ?выпрямителя ?выпрямителя
Конструктивное ? Портативное с ? Портативное с ? Портативное с
исполнение ?блок-трансформа- ?блок-трансформа- ?блок-трансформа-
?тором ?тором ?тором
Тип рентгенов- ? 0,4БПМ2-120 ? 0,7БПМ3-200 ? 0,7БПК2-160
ской трубки и ? ? ?
ее напряжение ? ? ?
питания, кВ ? ? ?
Напряжение ? 220/380 ? 220/380 ? 220
питания аппа- ? ? ?
рата, В ? ? ?
Потребляемая ? 2,0 ? 3,0 ? 2,5
мощность, кВт ? ? ?
Габаритные ? ? ?
размеры, мм: ? ? ?
пульта ? 525 х 300 х 380 ? 300 х 380 х 520 ? 550 х 320 х 230
блок- ? 570 х 250 х 500 ? 280 х 430 х 730 ? 114 х 400 х 500
трансформатора ? ? ?
аппарата ? 1400 х 700 х 1300? 1520 х 380 х 1300? 1750 х 1390 х 2200
Масса, кг: ? ? ?
аппарата ? 165 ? 88 ? 150
пульта ? 30 ? 30 ? 30
блок- ? 45 ? 82 ? 45
трансформатора ? ? ?
Ориентировочная? ? ?
предельная тол- ? ? ?
щина просвечива-? ? ?
емого материала,? ? ?
мм: ? ? ?
стали ? 25 ? 50 ? 30
легких металлов? 100 ? 150 ? 120
и сплавов ? ? ?
бетона ? 150 ? 220 ? 180
Продолжение
???????????????????????????????????????????????????????????????????????????????????????
Наименование ? Характеристики аппаратов
характеристик ??????????????????????????????????????????????????????????????????????
аппарата ? РАП-150/300 ? МИРА-2Д ? МИРА-4Д ? МИРА-5Д
???????????????????????????????????????????????????????????????????????????????????????
Схема аппарата ? Удвоения с селе- ? Импульсная ? Импульсная ? Импульсная
?новыми выпрямите- ? ? ?
?лями ? ? ?
Конструктивное ? Передвижной ? Портативное ? Портативное ? Портативное
исполнение ?кабельный ? ? ?
Тип рентгенов- ? 1,5БПВ7-150 ? 200 ? 250 - 300 ? 400 - 500
ской трубки и ее ? 0,3БПВ6-150 ? ? ?
напряжение ? 2,5БПМ4-250 ? ? ?
питания, кВ ? ? ? ?
Напряжение пита-? 220/380 ? 220 ? 220 ? 220
ния аппарата, В ? ? ? ?
Потребляемая ? 5,0 ? 0,4 ? 1,0 ? 1,2
мощность, кВт ? ? ? ?
Габаритные ? ? ? ?
размеры, мм: ? ? ? ?
пульта ? 1200 х 460 х 1750? 300 х 250 х 120? 390 х 245 х 115? 390 х 245 х 115
блок- ? 520 х 600 х 780 ? 460 х 120 х 230? 765 х 400 х 375? 850 х 440 х 430
трансформатора ? ? ? ?
аппарата ? 1750 х 1390 х 2200
Масса, кг: ? ? ? ?
аппарата ? 1000 ? 15 ? 50 ? 100
пульта ? - ? - ? - ? -
блок- ? 550 ? - ? - ? -
трансформатора ? ? ? ?
Ориентировочная ? ? ? ?
предельная толщи-? ? ? ?
на просвечиваемо-? ? ? ?
го материала, мм:? ? ? ?
стали ? 75 ? 20 ? 60 ? 80 - 100
легких металлов ? 220 ? 80 ? 200 ? 220 - 300
и сплавов ? ? ? ?
бетона ? 330 ? 120 ? 300 ? 350 - 450
Справочное
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРОМЫШЛЕННЫХ ГАММА-ДЕФЕКТОСКОПОВ
?????????????????????????????????????????????????????????????????????????????????????????????
Наименование ? Характеристика гамма-дефектоскопов
характеристик????????????????????????????????????????????????????????????????????????????????
гамма- ? Гаммарид ? Гаммарид ? Гаммарид ? Гаммарид ? Гаммарид ? Гаммарид ?Гаммарид
дефектоскопов? 192/40Т ? 192/4 ? 192/120 ? 192/120Э ? 192/120М ? 60/40 ?170/400
?????????????????????????????????????????????????????????????????????????????????????????????
Источник ?192 ?192 ?192 ?192 ?192 ?60 ?75
излучения ? Ir ? Ir ? Ir ? Ir ? Ir ? Co ? Se
? ? ? ? ? ? ?
?137 ?137 ?137 ?137 ?137 ? ?170
? Cs ? Cs ? Cs ? Cs ? Cs ? ? Tm
? ? ? ? ? ? ?
? ? ? ? ? ? ?192
? ? ? ? ? ? ? Ir
Исполнение ?Переносной?Переносной,?Переносной,?Передвижной?Переносной?Передвижной,?Перенос-
? ?шланговый ?шланговый ? ? ?шланговый ?ной
Привод ?Ручной ?Ручной ?Ручной ?Электроме- ?Ручной ?Электроме- ?Ручной
устройства ? ? ? ?ханический ? ?ханический ?
для выпуска и? ? ? ?и ручной ? ?и ручной ?
перекрытия ? ? ? ? ? ? ?
пучка гамма- ? ? ? ? ? ? ?
излучения и ? ? ? ? ? ? ?
перемещения ? ? ? ? ? ? ?
источника ? ? ? ? ? ? ?
излучения ? ? ? ? ? ? ?
Максимальное?0,25 ?5 ?12 ?12 ?0,25 ?12 ?0,08
удаление ? ? ? ? ? ? ?
источника ? ? ? ? ? ? ?
излучения от ? ? ? ? ? ? ?
радиационной ? ? ? ? ? ? ?
головки, м ? ? ? ? ? ? ?
Масса ?13 ?6 ?16 ?17 ?17 ?145 ?8
радиационной ? ? ? ? ? ? ?
головки, кг ? ? ? ? ? ? ?
Толщина про-? ? ? ? ? ? ?
свечиваемого ? ? ? ? ? ? ?
материала, ? ? ? ? ? ? ?
мм: ? ? ? ? ? ? ?
стали ?1 - 60 ?1 - 40 ?1 - 80 ?1 - 80 ?1 - 80 ?До 200 ?1 - 40
легких ?1,5 - 120 ?1 - 100 ?1,5 - 250 ?1,5 - 250 ?1,5 - 250 ?До 500 ?5 - 100
металлов и ? ? ? ? ? ? ?
сплавов ? ? ? ? ? ? ?
бетона ?25 - 180 ?15 - 150 ?25 - 375 ?25 - 375 ?25 - 375 ?До 500 ?75 - 150
Справочное
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЕТАТРОНОВ
??????????????????????????????????????????????????????????????????
Наименование ? Характеристика бетатронов
характеристик ????????????????????????????????????????????
бетатрона ? МИБ-4 ? МИБ-6 ? МИБ-18 ?Б-25/10 ? Б-35/8
??????????????????????????????????????????????????????????????????
Масса излучателя, кг ?45 ?100 ?500 ?2500 ?4000
Максимальная энергия ?4 ?6 ?18 ?25 ?35
излучения, МэВ ? ? ? ? ?
Мощность дозы излу- ? ? ? ? ?
чения на расстоянии ? ? ? ? ?
1 м от мишени: ? ? ? ? ?
Гр/мин ?1,3 ?2,6 ?26 ?35 ?260
Р/мин ?1,5 ?3,0 ?30 ?40 ?300
Конструктивное ? Пере- ? Пере- ? Пере- ? Стацио-? Стацио-
оформление ?носной ?носной ?движной ?нарный ?нарный
Толщина просвечива- ? ? ? ? ?
емого материала, мм: ? ? ? ? ?
стали ?От 50 ?От 50 ?От 100 ?От 150 ?От 150
?до 150 ?до 200 ?до 350 ?до 400 ?до 450
бетона ?От 100 ?От 200 ?От 500 ?От 500 ?От 1000
?до 600 ?до 900 ?до 1400 ?до 1800 ?до 2000
легких металлов и ?От 80 ?От 150 ?От 400 ?От 400 ?От 800
сплавов ?до 500 ?до 700 ?до 1100 ?до 1300 ?до 1600
Рекомендуемое
ФОРМА ЖУРНАЛА ДЛЯ ЗАПИСИ РЕЗУЛЬТАТОВ КОНТРОЛЯ
???????????????????????????????????????????????????????????????????????????????????????
Наимено-?Располо-?Марки-?Тип ?Условия ? Результаты контроля ?Заклю- ?Фамилия
вание ?жение и ?ровка ?аппара-?просве- ????????????????????????????чение ?оператора
контро- ?марки- ?сним- ?та для ?чивания ?Толщина ?Диаметр ?Распо- ?по ? и дата
лируемой?ровка ?ков ?просве-? ?защитно-?арматуры,?ложение?резуль-?проведения
конст- ?просве- ? ?чива- ? ?го слоя ?мм ?армату-?татам ?контроля
рукции ?чиваемых? ?ния ? ?бетона, ? ?ры ?контро-?
?участков? ? ? ?мм ? ? ?ля ?
???????????????????????????????????????????????????????????????????????????????????????
Колонна ?В осях ?2ИУ5 ?Бета- ?Перпен- ?16 ?18, пери-?По ?Годная ?Сергеев
серии ?2И, ? ?трон ?дикуляр-? ?одическо-?проекту? ?24.10.1982
1.423-3 ?участок ? ?ПМБ-6 ?но к ? ?го профи-? ? ?
?на рас- ? ? ?плоскос-? ?ля ? ? ?
?стоянии ? ? ?ти кон- ? ? ? ? ?
?120 см ? ? ?струк- ? ? ? ? ?
?от уров-? ? ?ции; ? ? ? ? ?
?ня пола ? ? ?время ? ? ? ? ?
? ? ? ?экспози-? ? ? ? ?
? ? ? ?ции ? ? ? ? ?
? ? ? ?15 мин ? ? ? ? ?
Подпись оператора
