"ГОСТ 25229-82 (СТ СЭВ 304-76). Основные нормы взаимозаменяемости. Резьба метрическая коническая"
(утв. Постановлением Госстандарта СССР от 27.04.1982 N 1692)

"ГОСТ 25229-82 (СТ СЭВ 304-76). Основные нормы взаимозаменяемости. Резьба метрическая коническая"
(утв. Постановлением Госстандарта СССР от 27.04.1982 N 1692)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 27 апреля 1982 г. N 1692
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
РЕЗЬБА МЕТРИЧЕСКАЯ КОНИЧЕСКАЯ
Basic norms of interchangeability.
Metric taper screw thread
ГОСТ 25229-82
(СТ СЭВ 304-76)
Группа Г13
Разработан Министерством станкостроительной и инструментальной промышленности.
Исполнители: М.А. Палей, И.А. Медовой, Г.С. Кудинова.
Внесен Министерством станкостроительной и инструментальной промышленности.
Зам. Министра А.Е. Прокопович.
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27 апреля 1982 г. N 1692.
Постановлением Государственного комитета СССР по стандартам от 27 апреля 1982 г. N 1692 срок введения установлен с 01.01.1983.
Настоящий стандарт распространяется на метрическую коническую резьбу с конусностью 1:16 для конических резьбовых соединений, а также соединений наружной конической резьбы с внутренней цилиндрической резьбой с номинальным профилем по ГОСТ 9150-81 и устанавливает профиль, диаметры и шаги, основные размеры и допуски.
1. ПРОФИЛЬ

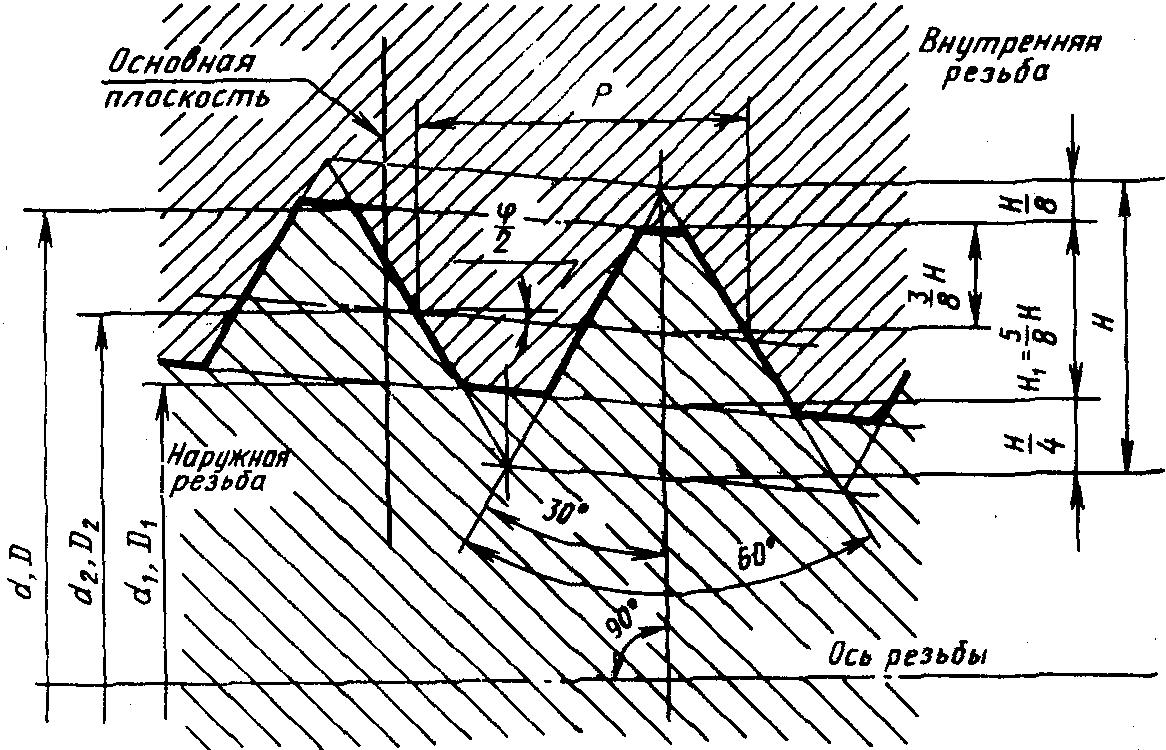

1.1. Номинальный профиль метрической конической резьбы (наружной и внутренней) должен соответствовать указанному на черт. 1.
Конусность ; ; ;
d - наружный диаметр наружной конической резьбы;
D - наружный диаметр внутренней конической резьбы;
- средний диаметр наружной конической резьбы;
- средний диаметр внутренней конической резьбы;
- внутренний диаметр наружной конической резьбы;
- внутренний диаметр внутренней конической резьбы;
- угол конуса; - угол уклона; P - шаг резьбы;
H - высота исходного треугольника
Черт. 1

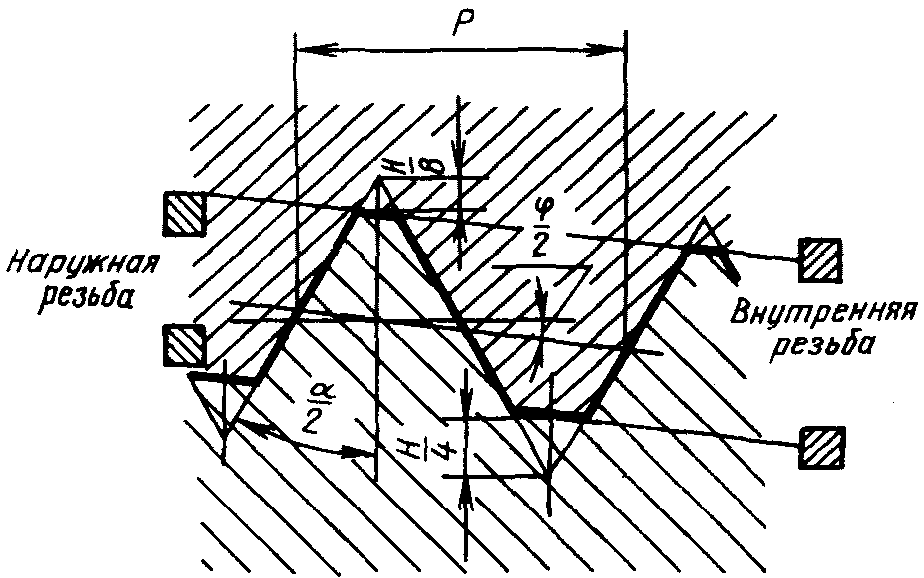

Профиль внутренней цилиндрической резьбы, соединяемой с наружной конической, должен иметь плоскосрезанную впадину.
Примечание. При отсутствии особых требований к плотности или при применении уплотнителей для достижения герметичности резьбового соединения форма впадины конической (наружной и внутренней) и цилиндрической (внутренней) резьб не регламентируется.
1.2. Размеры элементов профиля конической и цилиндрической резьб - по ГОСТ 9150-81.
2. ДИАМЕТРЫ, ШАГИ И ОСНОВНЫЕ РАЗМЕРЫ

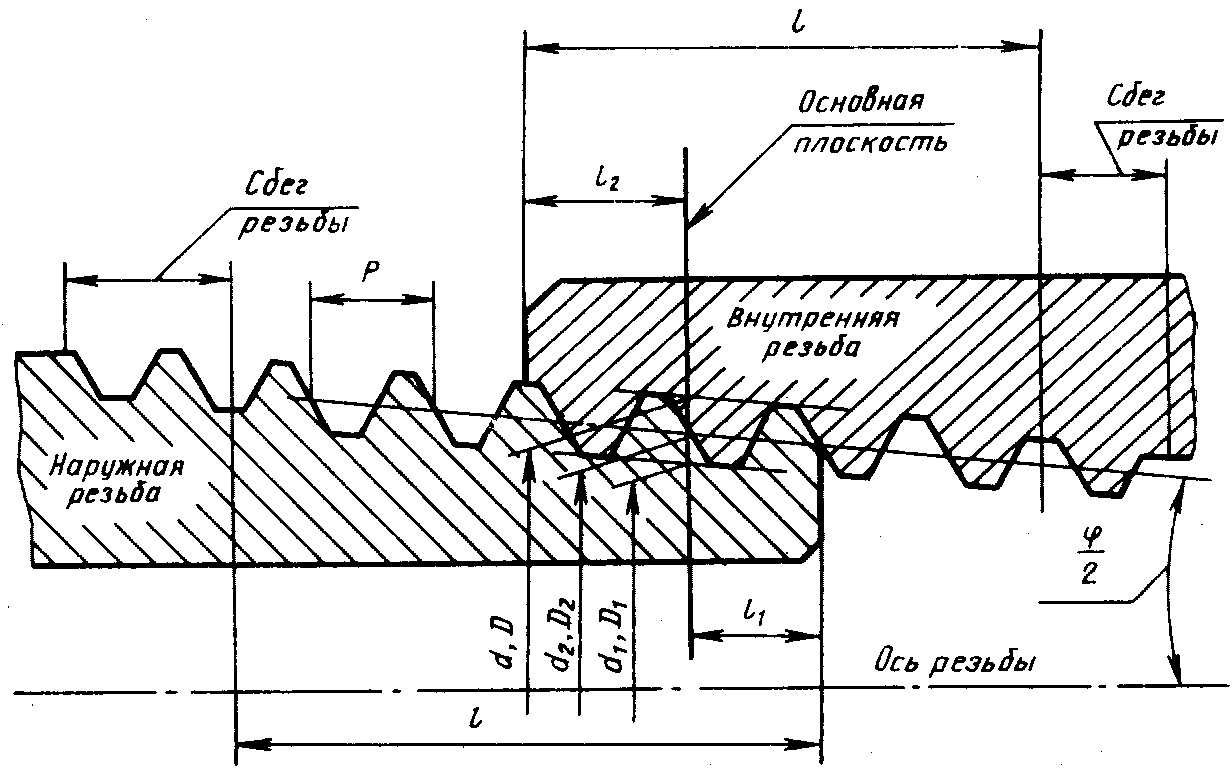

2.1. Диаметры, шаги, номинальные значения основных размеров конической (наружной и внутренней) резьбы должны соответствовать указанным на черт. 2 и в табл. 1.
l - рабочая длина резьбы;
- длина наружной резьбы от торца до основной плоскости;
- длина внутренней резьбы от торца до основной плоскости
Черт. 2
Таблица 1
мм
??????????????????????????????????????????????????????????????????
Номинальный ? P ? Диаметры резьбы в основной ? Длина резьбы
диаметр ? ? плоскости ?
резьбы d ? ? ?
???????????????? ?????????????????????????????????????????????
1-й ? 2-й ? ? d = D ? d = D ?d = D ? l ? l ? l
ряд ? ряд ? ? ? 2 2 ? 1 1 ? ? 1 ? 2
??????????????????????????????????????????????????????????????????
6 ? ? ? 6,000 ? 5,350 ? 4,917 ? ? ?
8 ? ? 1 ? 8,000 ? 7,350 ? 6,917 ? 8 ?2,5 ? 3
10 ? ? ? 10,000 ? 9,350 ? 8,917 ? ? ?
??????????????????????????????????????????????????????????????????
12 ? ? ? 12,000 ? 11,026 ? 10,376 ? ? ?
? 14 ? ? 14,000 ? 13,026 ? 12,376 ? ? ?
16 ? ? ? 16,000 ? 15,026 ? 14,376 ? ? ?
? 18 ? 1,5 ? 18,000 ? 17,026 ? 16,376 ? 11 ?3,5 ? 4
20 ? ? ? 20,000 ? 19,026 ? 18,376 ? ? ?
? 22 ? ? 22,000 ? 21,026 ? 20,376 ? ? ?
24 ? ? ? 24,000 ? 23,026 ? 22,376 ? ? ?
??????????????????????????????????????????????????????????????????
? 27 ? ? 27,000 ? 25,701 ? 24,835 ? ? ?
30 ? ? ? 30,000 ? 28,701 ? 27,835 ? ? ?
? 33 ? ? 33,000 ? 31,701 ? 30,835 ? ? ?
36 ? ? ? 36,000 ? 34,701 ? 33,835 ? ? ?
? 39 ? 2 ? 39,000 ? 37,701 ? 36,835 ? 16 ? 5 ? 6
42 ? ? ? 42,000 ? 40,701 ? 39,835 ? ? ?
? 45 ? ? 45,000 ? 43,701 ? 42,835 ? ? ?
48 ? ? ? 48,000 ? 46,701 ? 45,835 ? ? ?
? 52 ? ? 52,000 ? 50,701 ? 49,835 ? ? ?
56 ? ? ? 56,000 ? 54,701 ? 53,835 ? ? ?
? 60 ? ? 60,000 ? 58,701 ? 57,835 ? ? ?
Примечание. Допускается применять более короткие длины резьб.
При выборе диаметров резьб первый ряд следует предпочитать второму.

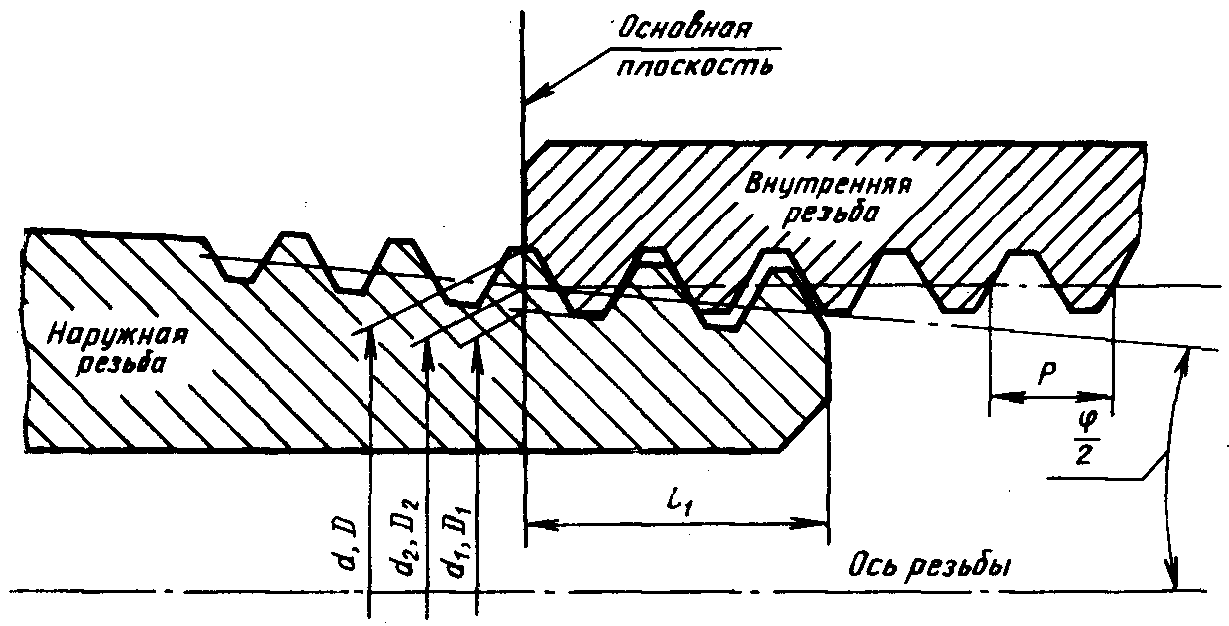

2.2. Диаметры, шаги, номинальные значения наружного, среднего и внутреннего диаметров внутренней цилиндрической резьбы должны соответствовать указанным на черт. 3 и в табл. 1.
Черт. 3
2.3. Внутренняя цилиндрическая резьба должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее 0,8l.
Длина сквозной внутренней цилиндрической резьбы должна быть не менее величины .
2.4. В условное обозначение резьбы должны входить: буквы MK (для конической резьбы) или M (для внутренней цилиндрической резьбы), номинальный диаметр, шаг и обозначение настоящего стандарта (только для внутренней цилиндрической резьбы), например: MK20 x 1,5; M20 x 1,5 ГОСТ 25229-82.
Для левой резьбы после условного обозначения шага ставят буквы LH, например: MK20 x 1,5LH; M20 x 1,5LH ГОСТ 25229-82.
Условное обозначение конического резьбового соединения соответствует принятому для конической резьбы.
Соединение внутренней цилиндрической с наружной конической резьбой должно обозначаться дробью M/MK, номинальным диаметром, шагом и обозначением настоящего стандарта, например: M/MK20 x 1,5 ГОСТ 25229-82; M/MK20 x l,5LH ГОСТ 25229-82.
Для внутренней цилиндрической резьбы, выполненной в соответствии с примечанием к п. 1.1, и в соединениях ее с наружной конической резьбой обозначение настоящего стандарта не указывать.
3. ДОПУСКИ
3.1. Осевое смещение основной плоскости наружной и внутренней резьб (черт. 4) относительно номинального расположения не должно превышать величин, указанных в табл. 2.
Черт. 4
Примечание. В основной плоскости средний диаметр имеет номинальное значение.
Таблица 2
мм
??????????????????????????????????????????????????????????????????
Номинальный диаметр ? P ? Дельта l ? Дельта l
резьбы d ? ? 1 ? 2
??????????????????????????????????????????????????????????????????
От 6 до 10 ? 1 ? +/- 0,9 ? +/- 1,2
Св. 10 " 24 ? 1,5 ? +/- 1,1 ? +/- 1,5
" 24 " 60 ? 2 ? +/- 1,4 ? +/- 1,8
Примечание. Предельные отклонения и не распространяются на резьбы с длинами, меньшими указанных в табл. 1.
Смещение основной плоскости является суммарным, включающим отклонения среднего диаметра, шага, угла наклона боковой стороны профиля и угла конуса.
3.2. Предельные отклонения среза вершин и впадин (размеров ), угла наклона боковой стороны профиля , шага резьбы P и угла конуса (разность средних диаметров на длине ) должны соответствовать указанным на черт. 5 и в табл. 3.
Черт. 5
Таблица 3
Размеры в мм
????????????????????????????????????????????????????????????????????????????????????????????????????
Номинальный ? P ? Предельные отклонения резьбы ? Разность средних
диаметр ? ???????????????????????????????????????????????????????????? диаметров резьбы
резьбы d ? ? H ? H ? альфа ? Шага P ? на длине
? ? - ? - ? ----- ? на длине ? l + l
? ? 8 ? 4 ? 2 ? ? 1 2
? ?????????????????????????????????? ???????????????????????????????????????????
? ?наруж-?внутрен- ?наруж-?внутрен-? ?l + l ? l ?Номин.? Пред. откл.
? ?ной ?ней ?ной ?ней ? ? 1 2 ? ? ??????????????????
? ? ? ? ? ? ? ? ? ?наружной?внутрен-
? ? ? ? ? ? ? ? ? ? ?ней
????????????????????????????????????????????????????????????????????????????????????????????????????
От 6 до 10? 1 ?+0,032?+/- 0,030?+0,050?+/- 0,03?+/- 45'?+/- 0,04?+/- 0,07?0,344 ? +0,038 ? +0,019
? ? ? ?+0,015? ? ? ? ? ? -0,019 ? -0,038
Св. 10 " 24?1,5?+0,048?+/- 0,040?+0,065?+/- 0,04? ? ? ?0,469 ? +0,052 ? +0,026
? ? ? ?+0,020? ? ? ? ? ? -0,026 ? -0,052
" 24 " 60? 2 ?+0,064?+/- 0,050?+0,085?+/- 0,05? ? ? ?0,688 ? +0,077 ? +0,038
? ? ? ?+0,030? ? ? ? ? ? -0,038 ? -0,077
Примечание. Предельные отклонения не подлежат обязательному контролю, если это не указано особо.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
3.3. Поле допуска среднего диаметра внутренней цилиндрической резьбы должно соответствовать 6H по ГОСТ 16093-81.
3.4. Предельные отклонения внутреннего диаметра и среза впадин внутренней цилиндрической резьбы (размеры и черт. 6) должны соответствовать указанным в табл. 4.
D - наружный диаметр внутренней резьбы;
- средний диаметр внутренней резьбы;
- внутренний диаметр внутренней резьбы
Черт. 6
Таблица 4
мм
??????????????????????????????????????????????????????????????????
Наружный диаметр? Р ? Предельные отклонения
резьбы d ? ????????????????????????????????????????
? ? H ? D
? ? - ? 1
? ? 8 ?????????????????????????
? ? ? верхн. ? нижн.
??????????????????????????????????????????????????????????????????
От 6 до 10 ? 1 ? +/- 0,03 ? +0,12 ? 0
Св. 10 " 24 ? 1,5 ? +/- 0,04 ? +0,15 ?
" 24 " 60 ? 2 ? +/- 0,05 ? +0,19 ?
Примечание. Предельные отклонения размера не подлежат обязательному контролю, если это не указано особо.
ИС NORMPROD: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
3.5. Для цилиндрической внутренней резьбы, выполненной в соответствии с примечанием к п. 1.1, поле допуска диаметра должно соответствовать 6H по ГОСТ 16093-81.
Верхнее предельное отклонение диаметра D не регламентируется.
