Введен в действие
Постановлением Госстандарта СССР
от 28 января 1972 г. N 324
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДРЕВЕСИНА
МЕТОД ОПРЕДЕЛЕНИЯ ПРЕДЕЛА ПРОЧНОСТИ
ПРИ ПЕРЕРЕЗАНИИ ПОПЕРЕК ВОЛОКОН
Wood. Method for determination of ultimate strength
in cutting perpendicular to grain
ГОСТ 16483.13-72*
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1984 г.)
Группа К09
ОКСТУ 5309
Постановлением Государственного комитета стандартов Совета Министров СССР от 28.01.1972 N 324 дата введения установлена 01.01.1973.
Ограничение срока действия снято по Протоколу N 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).
Взамен ГОСТ 11496-65 в части разд. Г.
Переиздание (сентябрь 1999 г.) с Изменением N 1, утвержденным в июне 1984 г. (ИУС 9-84).
Настоящий стандарт распространяется на древесину и устанавливает метод определения предела прочности при перерезании поперек волокон в тангентальном и радиальном направлениях.
1. АППАРАТУРА И МАТЕРИАЛЫ
1.1. Испытательная машина по ГОСТ 28840-90 с погрешностью измерения нагрузки не более 1%.
1.2. Штангенциркуль по ГОСТ 166-89.
1.3. Приспособление с ножами, радиус закругления режущих кромок которых от 5 до 10 мкм (чертеж).
1.4. Аппаратура и материалы для определения влажности древесины - по ГОСТ 16483.7-71.
2. ПОДГОТОВКА К ИСПЫТАНИЮ
2.1. Образцы изготовляют в форме прямоугольной пластинки размерами 20 x 5 мм (последний размер в радиальном направлении при тангентальном перерезании) и длиной вдоль волокон 50 мм.
2.2. Точность изготовления, влажность и количество образцов для каждого направления действия нагрузки должны соответствовать требованиям ГОСТ 16483.0-89.
При определении минимального количества образцов коэффициент вариации предела прочности при перерезании поперек волокон принимают равным 20%.
3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
3.1. Размеры a и b поперечного сечения образца измеряют на середине длины с погрешностью не более 0,1 мм.

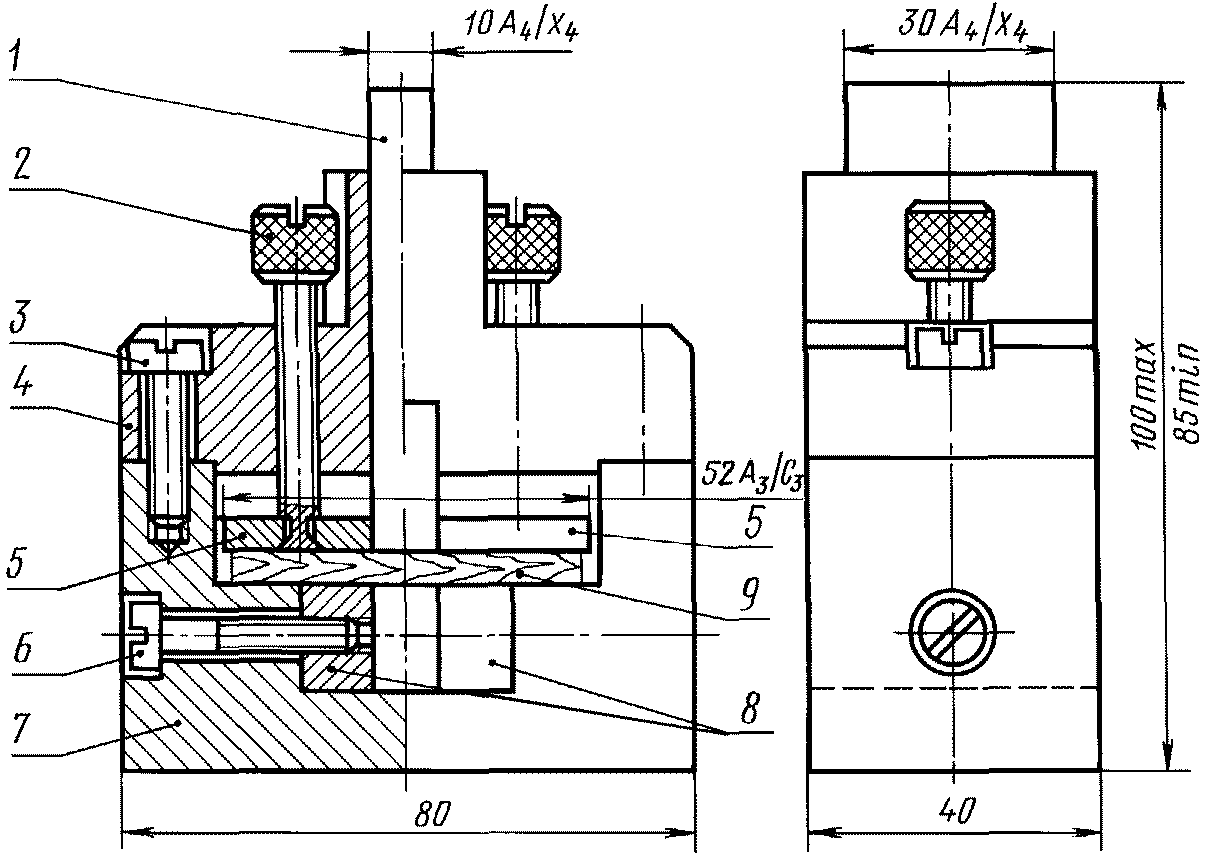

3.2. Образцы испытывают с помощью приспособления, изображенного на чертеже. Приподняв подвижной нож 1, образец вставляют в прорезь и зажимают винтами 2.
1 - подвижной нож; 2 - винт зажима образца;
3 - винт крепления крышки; 4 - крышка; 5 - зажимная планка;
6 - винт установки неподвижного ножа; 7 - корпус;
8 - неподвижный нож; 9 - образец
Образец нагружают равномерно со скоростью (10000 +/- 2000) Н/мин. Допускается проводить испытания при скорости перемещения нагружающей головки испытательной машины 10 мм/мин.
Испытание продолжают до разрушения образца. Максимальную нагрузку определяют с точностью до цены деления шкалы силоизмерителя.
3.3. После испытания определяют влажность образцов в соответствии с требованиями ГОСТ 16483.7-71. Пробой для определения влажности является весь образец. Для определения средней влажности испытанных образцов допускается отбирать каждый четвертый образец, но не меньше трех.
4. ОБРАБОТКА РЕЗУЛЬТАТОВ
4.1. Предел прочности образца с влажностью W в момент испытания вычисляют с точностью до 0,1 МПа по формуле
,
где - максимальная нагрузка, Н;
a и b - размеры поперечного сечения образца, мм.
4.2. Предел прочности образца с нормализованной влажностью пересчитывают к влажности 12% с точностью до 0,1 МПа по формуле
,
где - предел прочности образца с влажностью W в момент испытания, МПа;
- поправочный коэффициент, равный 0,03;
W - влажность образца в момент испытания, %.
Предел прочности образца с влажностью, равной или больше предела насыщения клеточных стенок, пересчитывают к влажности 12% с точностью до 0,1 МПа по формуле
,
где - предел прочности образца с влажностью W в момент испытания, МПа;
- пересчетный коэффициент при влажности 30%, равный:
1,39 - для акации, вяза и дуба; 1,87 - для березы и ореха; 1,63 - для бука и груши, сосны кедровой и обыкновенной, ели и лиственницы; 1,76 - для граба, ивы, осины и тополя и 1,53 - для клена, липы, ольхи, пихты и ясеня.
4.1, 4.2. (Измененная редакция, Изм. N 1).
4.3. (Исключен, Изм. N 1).
4.4. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0-89.
4.5. Результаты измерений и расчетов заносят в протокол испытаний (см. Приложение).
Приложение
Рекомендуемое
ПРОТОКОЛ
испытания древесины на перерезание поперек волокон
Порода Температура воздуха t, °C
Направление перерезания
Степень насыщенности влагой воздуха , %
Скорость нагружения:
Н/мин
мм/мин
???????????????????????????????????????????????????????????????????????????
Маркировка? Размеры ?Максимальная?Влажность?Предел прочности,?Приме-
образца ? образца, мм ? нагрузка ? W, % ? МПа ?чание
??????????????? P , Н ? ???????????????????
? a ? b ? max ? ? тау ? тау ?
? ? ? ? ? W ? 12 ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ?
" " 19 г. Подпись
Приложение. (Измененная редакция, Изм. N 1).
