"ГОСТ 21554.5-78 (СТ СЭВ 2024-79). Государственный стандарт Союза ССР. Пиломатериалы и заготовки. Метод определения предела прочности при продольном растяжении"
(утв. и введен в действие Постановлением Госстандарта СССР от 14.07.1978 N 1899)
(ред. от 14.05.1984)

Постановлением Государственного комитета стандартов Совета Министров СССР от 14 июля 1978 г. N 1899 срок действия установлен с 01.01.1980 до 01.01.1985.

Разработан Министерством лесной и деревообрабатывающей промышленности СССР.

Исполнители:

А.М. Боровиков, канд. техн. наук; С.А. Кабаков; Н.Н. Дулевский.

Внесен Министерством лесной и деревообрабатывающей промышленности СССР:

Зам. министра В.Ф. Зарецкий.

Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 14 июля 1978 г. N 1899.

Настоящий стандарт распространяется на обрезные конструкционные пиломатериалы и заготовки хвойных и лиственных пород и устанавливает метод определения предела прочности при продольном растяжении.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 17.06.1980 N 2821)

Сущность метода заключается в измерении нагрузки, разрушающей образец при продольном растяжении, и вычислении напряжения при этой нагрузке.

Стандарт не распространяется на авиационные пиломатериалы и заготовки, а также на испытания малых чистых образцов.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 17.06.1980 N 2821)

Стандарт полностью соответствует СТ СЭВ 2024-79.

(абзац введен Изменением N 1, введенным в действие Постановлением Госстандарта СССР от 17.06.1980 N 2821)

1.1. Образцы отличаются от пиломатериалов и заготовок длиной. Общая длина образца должна быть такой, чтобы длина его рабочей части, свободной от захватов, превышала ширину не менее чем в 8 раз.

1.2. Для определения минимальной прочности образец выпиливают так, чтобы он включал наиболее слабое из-за наличия сортоопределяющих пороков сечение пиломатериала или заготовки. Это сечение должно быть расположено в пределах зоны, распространяющейся на 1,5 ширины по обе стороны от центра образца.

1.3. Влажность образцов должна соответствовать требованиям нормативно-технической документации на пиломатериалы и заготовки.

1.4. Количество образцов зависит от целей испытания. План контроля при приемочных испытаниях устанавливают в нормативно-технической документации на пиломатериалы и заготовки.

Для исследовательских целей выборку формируют по ГОСТ 18231-73 в количестве не менее 140 образцов.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 17.06.1980 N 2821)

Машина испытательная по ГОСТ 7855-74, обеспечивающая измерение нагрузки с погрешностью не более 1%, приспособленная для испытания образцов длиной согласно п. 1.1.

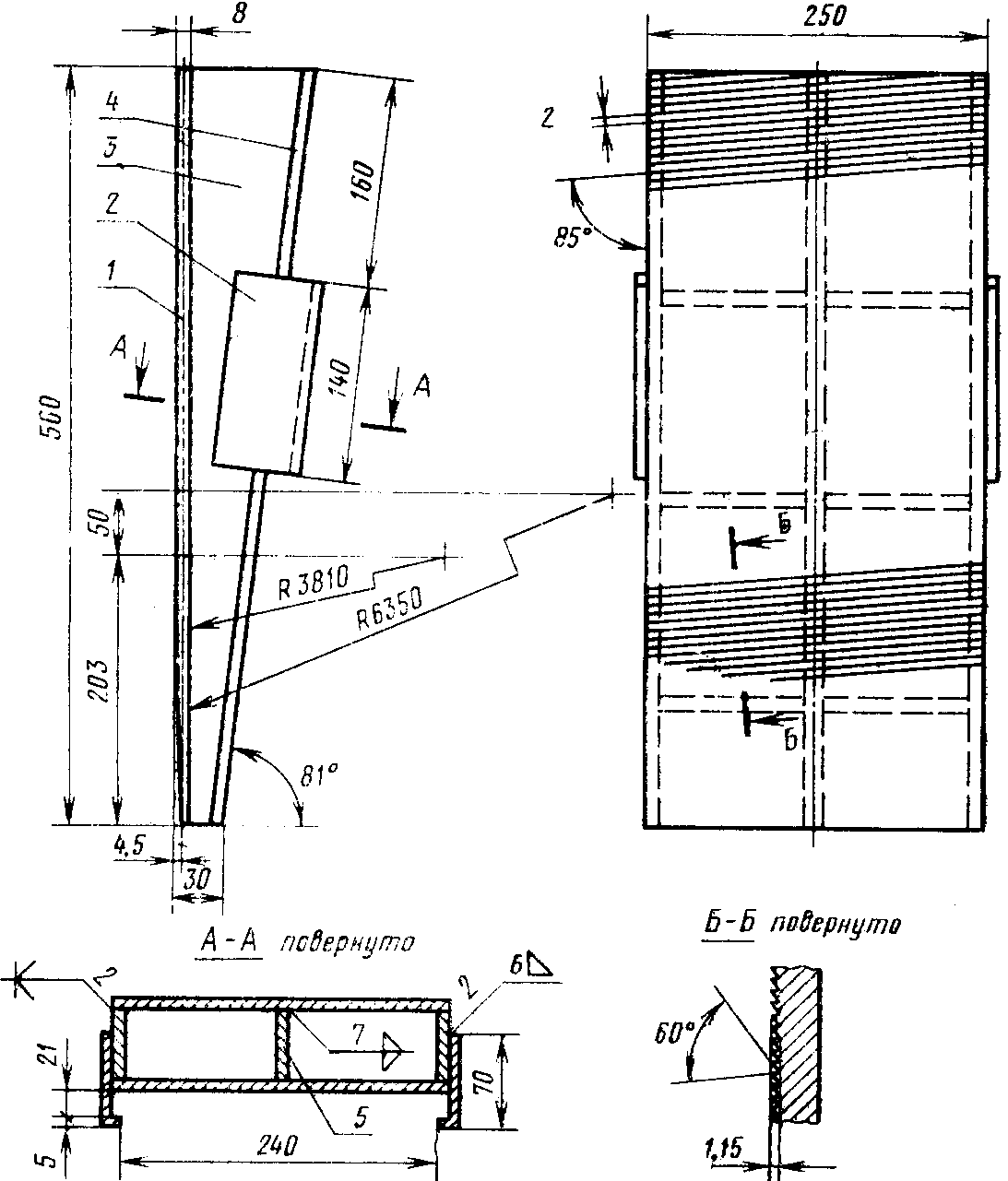

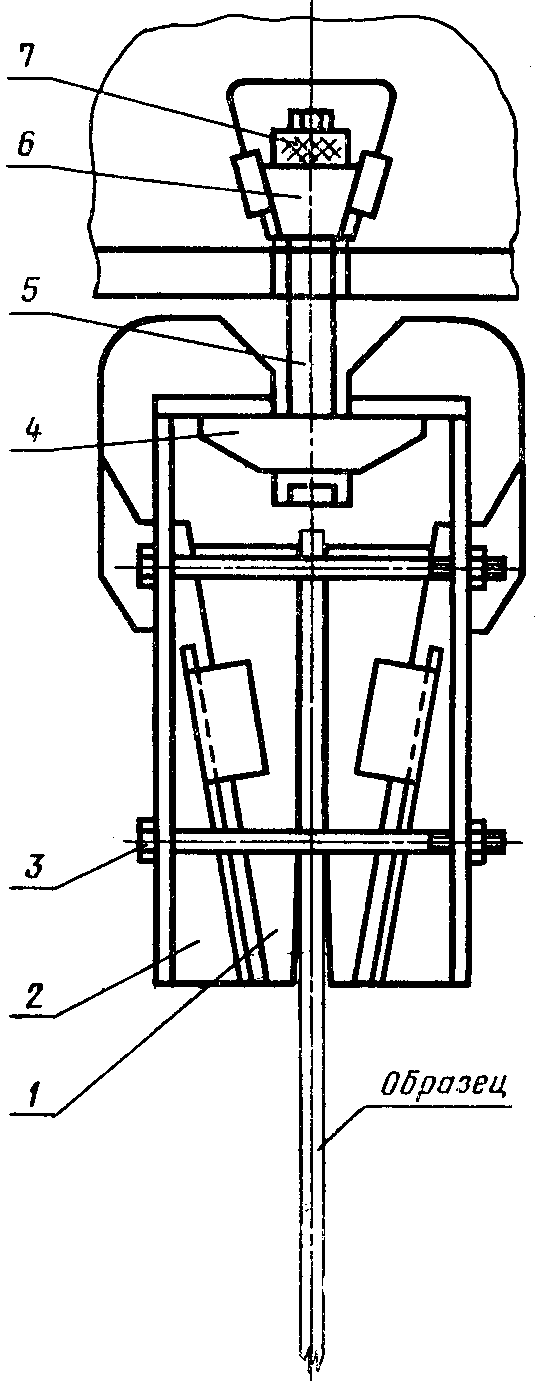

Приспособление (см. справочное Приложение 1), состоящее из двух захватов, соединенных с нагружающим механизмом машины и передающих усилие на образец с помощью натяга, создаваемого клиновидными губками. Соприкасающиеся с образцом поверхности губок должны иметь рифление и скос, постепенно уменьшающий давление на образец от максимальной величины до нуля (см. справочное Приложение 2). Предельное значение шкалы силоизмерителя испытательной машины не должно превышать нагрузку более чем в 3 раза.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 17.06.1980 N 2821)

Абзац исключен с 1 января 1985 года. - Изменение N 2, введенное в действие Постановлением Госстандарта СССР от 14.05.1984 N 1620)

Штангенциркуль по ГОСТ 166-80 с погрешностью измерения не более 0,1 мм.

(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 14.05.1984 N 1620)

Аппаратура и материалы для определения влажности пиломатериалов и заготовок по ГОСТ 16588-79.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 17.06.1980 N 2821)

3.1. У каждого образца на середине длины измеряют толщину t и ширину b с округлением до 0,1 мм.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 17.06.1980 N 2821)

3.2. Образец зажимают в захватах приспособления так, чтобы продольные оси образца и захватов совпадали.

Нагрузку на образец прикладывают непрерывно при постоянной скорости роста напряжений или постоянной скорости перемещения захвата. Скорость должна быть такой, чтобы продолжительность нагружения до разрушения образца составляла не менее 2 и не более 5 мин. Допускается испытание со скоростью роста напряжений (0,15 +/- 0,05) МПа/с.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 17.06.1980 N 2821)

Испытание продолжают до разрушения образца. Нагрузку , при которой произошло разрушение, определяют по максимальному отклонению стрелки силоизмерителя машины с погрешностью не более цены деления шкалы. Предельное значение шкалы не должно превышать нагрузку более чем в 3 раза.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 17.06.1980 N 2821)

3.3. Влажность образцов определяют по ГОСТ 16588-79.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 17.06.1980 N 2821)

4.1. Предел прочности каждого образца при продольном растяжении в мегапаскалях вычисляют с округлением до 0,1 МПа по формуле

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 17.06.1980 N 2821)

где - разрушающая нагрузка, Н;

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 17.06.1980 N 2821)

b - ширина образца, мм;

t - толщина образца, мм.

(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 17.06.1980 N 2821)

Образцы, разрушившиеся в захватах, при расчетах не учитывают.

4.2. За результат испытаний принимают среднюю арифметическую величину предела прочности отобранных образцов.

При испытаниях с исследовательскими целями статистический анализ опытных данных выполняют по ГОСТ 16483.0-78.

(п. 4.2 в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 14.05.1984 N 1620)

4.3. Результаты измерений и расчетов заносят в протокол испытаний, приведенный в рекомендуемом Приложении. В графе "примечание" протокола указывают характер разрушения образца.
