"ГОСТ 8946-75* (СТ СЭВ 3298-81). Государственный стандарт Союза ССР. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Угольники проходные. Основные размеры"

(введен в действие Постановлением Госстандарта СССР от 14.11.1975 N 2901)

(ред. от 01.03.1983)

"ГОСТ 8946-75* (СТ СЭВ 3298-81). Государственный стандарт Союза ССР. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Угольники проходные. Основные размеры"
(введен в действие Постановлением Госстандарта СССР от 14.11.1975 N 2901)
(ред. от 01.03.1983)

Введен в действие

Постановлением Государственного

комитета стандартов

Совета Министров СССР

от 14 ноября 1975 г. N 2901

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА

С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ

УГОЛЬНИКИ ПРОХОДНЫЕ

ОСНОВНЫЕ РАЗМЕРЫ

Ductile iron and steel fittings with parallel thread

for pipelines. Union passage elbews. Basic dimensions

ГОСТ 8946-75*

(СТ СЭВ 3298-81)

Список изменяющих документов

(в ред. Изменения N 1, утв. в сентябре 1980 г.,

Изменения N 2, утв. в марте 1983 г.)

Группа В61

Срок действия

с 1 января 1977 года

до 1 января 1987 года

Постановлением Государственного комитета стандартов Совета Министров СССР от 14 ноября 1975 г. N 2901 срок действия установлен с 01.01.1977 до 01.01.1987.

Взамен ГОСТ 8946-59.

Переиздание (май 1984 г.) с Изменениями N 1, 2, утвержденными в сентябре 1980 г., марте 1983 г. (ИУС 11-80, 7-83).

Настоящий стандарт распространяется на проходные угольники с углом 90° и 45° из ковкого чугуна с цилиндрической резьбой для трубопроводов.

Стандарт полностью соответствует СТ СЭВ 3298-81.

(Введено дополнительно, Изм. N 2).

1а. Угольники с углом 90° должны изготовляться двух исполнений:

1 - с внутренней резьбой;

2 - с наружной резьбой.

(Введен дополнительно, Изм. N 2).

1. Основные размеры угольников с углом 90° должны соответствовать указанным на черт. 1 и в табл. 1.

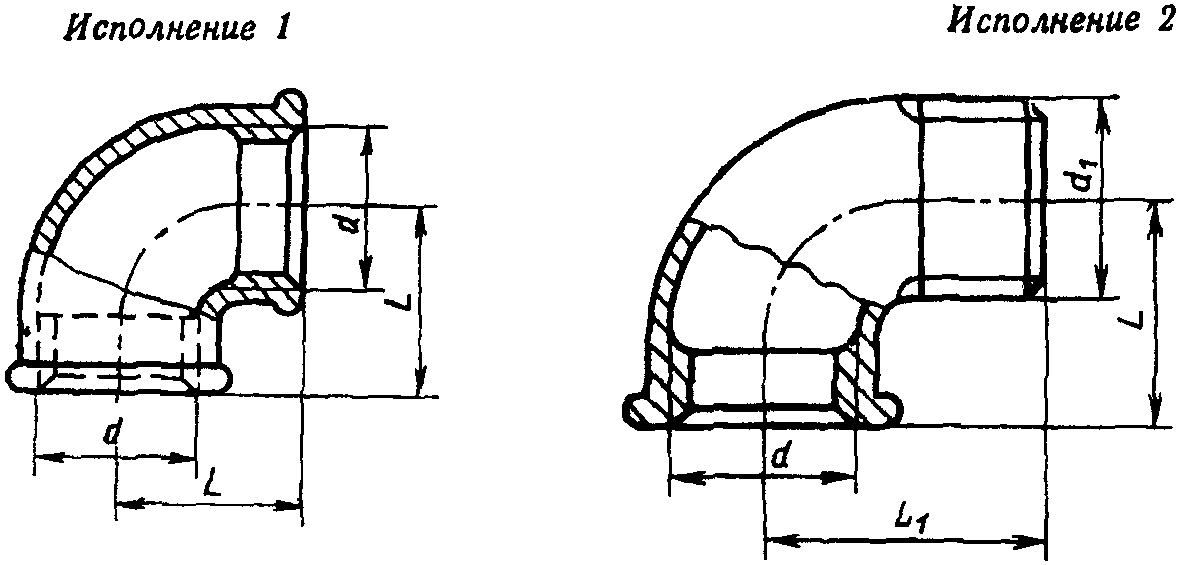

Черт. 1

Примечание. Чертеж не определяет конструкцию угольника.

Таблица 1

Размеры в мм

???????????????????????????????????????????????????????????????????????????

Условный ? Резьба d ? L ? L ? Масса без покрытия, кг,

проход D ? ? ? 1 ? не более <*>

у ? ? ? ????????????????????????????

? ? ? ? Вариант по ГОСТ 8944-75

? ? ? ????????????????????????????

? ? ? ? 1 ? 2

???????????????????????????????????????????????????????????????????????????

8 ? G 1/4 - B ? 21 ? 28 ? 0,042 ? 0,045

10 ? G 3/8 - B ? 25 ? 32 ? 0,059 ? 0,064

15 ? G 1/2 - B ? 28 ? 37 ? 0,094 ? 0,103

20 ? G 3/4 - B ? 33 ? 43 ? 0,146 ? 0,152

25 ? G 1 - B ? 38 ? 52 ? 0,229 ? 0,241

32 ? G 1 1/4 - B ? 45 ? 60 ? 0,352 ? 0,351

40 ? G 1 1/2 - B ? 50 ? 65 ? 0,494 ? 0,438

50 ? G 2 - B ? 58 ? 74 ? 0,790 ? 0,720

(65) ? G 2 1/2 - B ? 69 ? 88 ? 1,141 ? 1,030

(80) ? G 3 - B ? 78 ? 98 ? 1,521 ? 1,409

(100) ? G 4 - B ? 96 ? - ? 3,079 ? 2,680

--------------------------------

<*> Для справок.

Примечания. 1. Угольники с

, указанными в таблице в скобках, применять не рекомендуется.

2. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.

Пример условного обозначения проходного угольника с углом 90° исполнения 1 без покрытия с

Угольник 90°-1-40 ГОСТ 8946-75;

то же, с цинковым покрытием:

Угольник 90°-1-Ц-40 ГОСТ 8946-75.

(Измененная редакция, Изм. N 1, 2).

1б. Угольники с углом 45° должны изготовляться двух исполнений:

1 - с внутренней резьбой;

2 - с наружной резьбой.

1в. Основные размеры угольника с углом 45° должны соответствовать указанным на черт. 2 и в табл. 2.

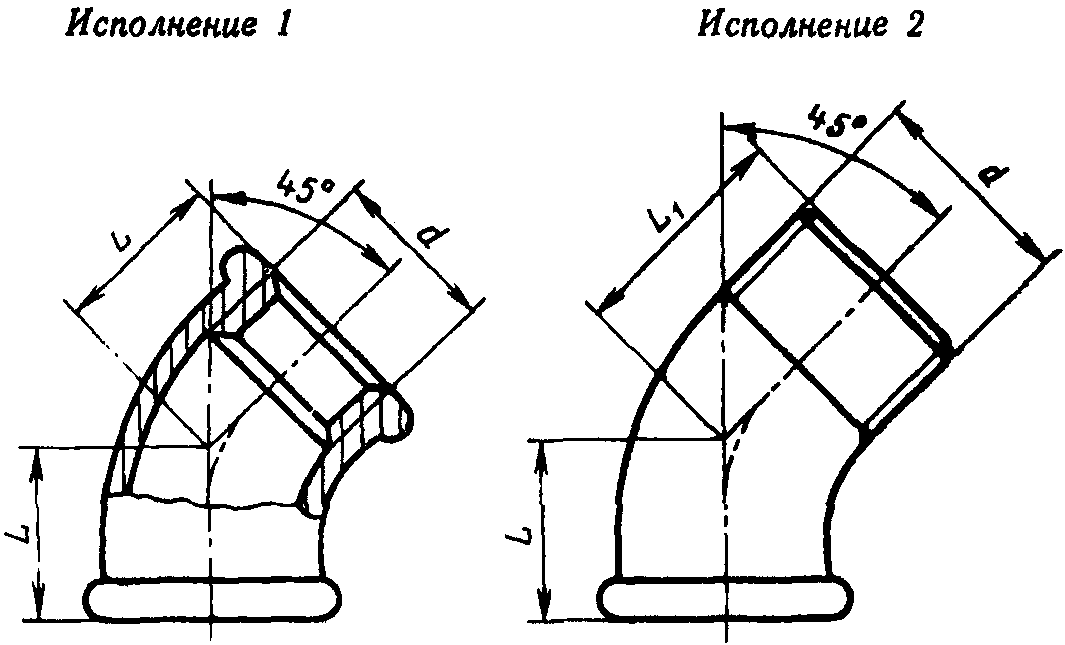

Черт. 2

Примечание. Чертеж не определяет конструкцию угольника.

Таблица 2

Размеры в мм

???????????????????????????????????????????????????????????????????????????

Условный проход D ? Резьба d ? L ? L

у? ? ? 1

???????????????????????????????????????????????????????????????????????????

10 ? G 1/3 - B ? 0 ? 25

15 ? G 1/2 - B ? 22 ? 28

20 ? G 3/4 - B ? 25 ? 32

25 ? G 1 - B ? 28 ? 37

32 ? G 1 1/4 - B ? 33 ? 43

40 ? G 1 1/2 - B ? 36 ? 46

50 ? G 2 - B ? 43 ? 55

Пример условного обозначения проходного угольника с углом 45° исполнения 1 без покрытия с

Угольник 45°-1-40 ГОСТ 8946-75;

то же, с цинковым покрытием:

Угольник 45°-1-Ц-40 ГОСТ 8946-75.

(Введен дополнительно, Изм. N 2).

2. Конструктивные размеры и технические требования - по ГОСТ 8944-75.
