Название документа
"ГОСТ 6111-52. Межгосударственный стандарт. Резьба коническая дюймовая с углом профиля 60°"
(утв. и введен в действие Госстандартом СССР 10.01.1952)
(ред. от 01.12.1984)

"ГОСТ 6111-52. Межгосударственный стандарт. Резьба коническая дюймовая с углом профиля 60°"
(утв. и введен в действие Госстандартом СССР 10.01.1952)
(ред. от 01.12.1984)


Утвержден и введен в действие
Управлением по стандартизации
при Совете Министров СССР
от 10 января 1952 года
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РЕЗЬБА КОНИЧЕСКАЯ ДЮЙМОВАЯ С УГЛОМ ПРОФИЛЯ 60°
ГОСТ 6111-52
Список изменяющих документов
(в ред. Изменения N 1, утв. в декабре 1969 г.,
Изменения N 2, утв. в декабре 1984 г.)
Группа Г13
Дата введения
1 октября 1952 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроения
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Управлением по стандартизации при Совете Министров СССР от 10.01.52
3. ВЗАМЕН ОСТ 20010-38
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 3262-75
Вводная часть
ГОСТ 6211-81
"
ГОСТ 6485-69
2, 3
ГОСТ 19853-74
1
5. Ограничение срока действия снято по Постановлению Госстандарта от 18.12.84 N 4538 (ИУС 3-85)
6. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в декабре 1969 г., декабре 1984 г. (ИУС 1-70, 3-85)
Настоящий стандарт распространяется на резьбовые соединения топливных, масляных, водяных и воздушных трубопроводов машин и станков.
Примечания:
1. В трубопроводах из стальных водо-газопроводных труб по ГОСТ 3262 соединения с конической резьбой должны выполняться по ГОСТ 6211.
2. (Исключен, Изм. N 2).
I. РАЗМЕРЫ

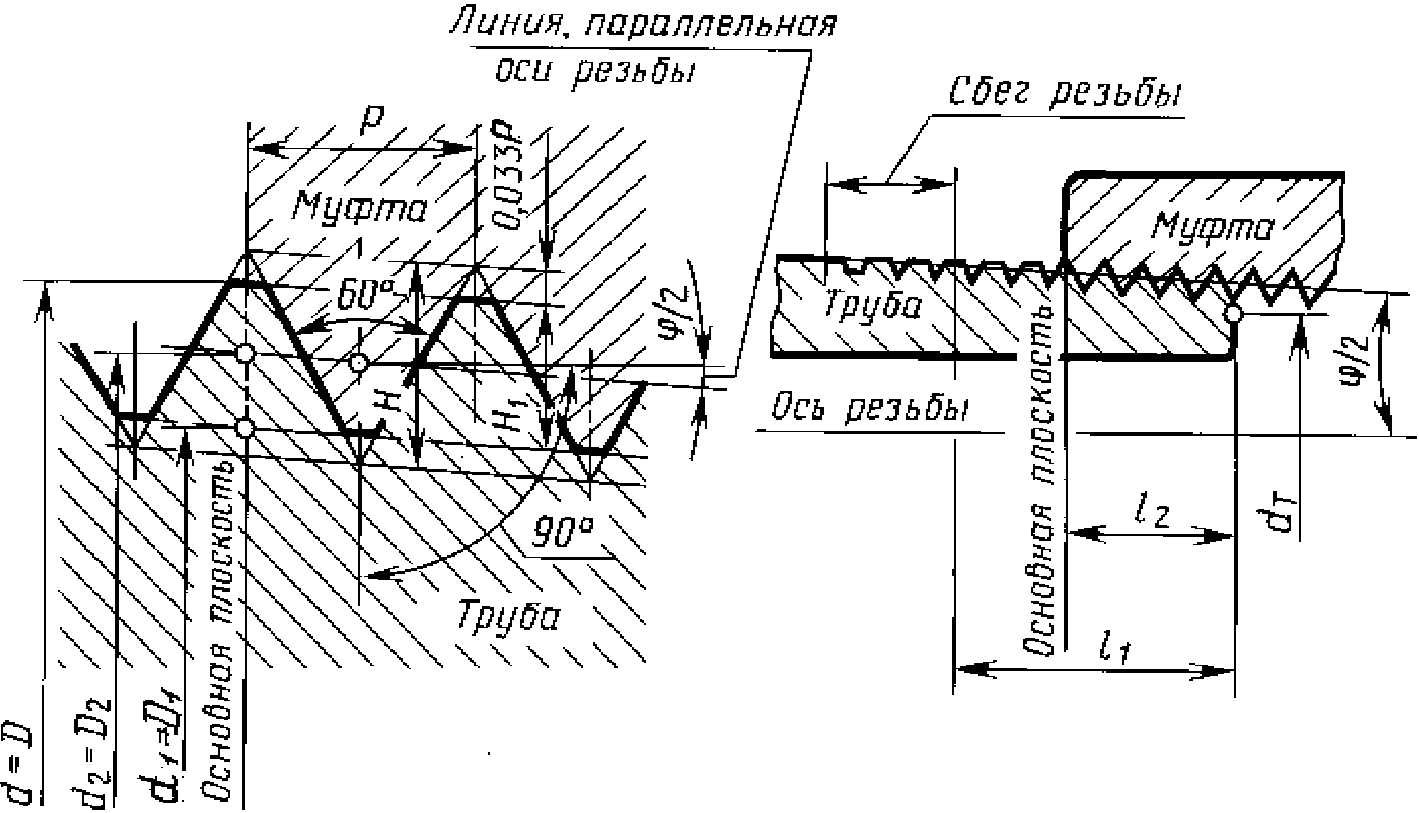

1. Профиль и размеры конической дюймовой резьбы с углом профиля 60° должны соответствовать черт. 1 и табл. 1.
H = 0,866P; H1 = 0,8P; ;
конусность
Черт. 1
Шаг резьбы измеряют параллельно оси резьбы.
Биссектриса угла профиля перпендикулярна к оси резьбы.
Пример условного обозначения конической резьбы 3/4":
К " ГОСТ 6111-52
(Измененная редакция, Изм. N 2).
Таблица 1
Размеры в миллиметрах
Обозначение размера резьбы, дюймы
Число ниток на 1" n
Шаг резьбы P
Длина резьбы
Диаметр резьбы в основной плоскости
Внутренний диаметр резьбы у торца трубы dт
Рабочая высота витка H
рабочая l1
от торца трубы до основной плоскости l2
средний
d2 = D2
наружный
d = D
внутренний
d1 = D1
1/16
27
0,941
6,5
4,064
7,142
7,895
6,389
6,135
0,753
1/8
7,0
4,572
9,519
10,272
8,766
8,480
1/4
18
1,411
9,5
5,080
12,443
13,572
11,314
10,997
1,129
3/8
10,5
6,096
15,926
17,055
14,797
14,416
1/2
14
1,814
13,5
8,128
19,772
21,223
18,321
17,813
1,451
3/4
14,0
8,611
25,117
26,568
23,666
23,128
1
11 1/2
2,209
17,5
10,160
31,461
33,228
29,694
29,059
1,767
1 1/4
18,0
10,668
40,218
41,985
38,451
37,784
1 1/2
18,5
46,287
48,054
44,520
43,853
2
19,0
11,074
58,325
60,092
56,558
55,866
Примечания
1. При свинчивании без натяга трубы и муфты с номинальными размерами резьбы основная плоскость резьбы трубы совпадает с торцом муфты.
2. Размер dт справочный.
3. Вместо резьбы 1/16" допускается применять коническую резьбу М6x1 по ГОСТ 19853.
4. Число витков с полным профилем в резьбовом сопряжении не должно быть менее двух.
5. Допускается уменьшать размер l2 (расстояние от основной плоскости до торца трубы), при этом должно быть соблюдено требование п. 4 в отношении разности размеров l1 - l2.
II. ДОПУСКИ
2. Резьбу трубы (наружную) проверяют по среднему диаметру резьбовым калибром-кольцом по ГОСТ 6485. Осевое смещение основной плоскости трубы (черт. 2) относительно номинального расположения не должно превышать +/- P (шаг резьбы).
Черт. 2
(Измененная редакция, Изм. N 1, 2).
3. Резьбу муфты (внутреннюю) проверяют по среднему диаметру резьбовым калибром-пробкой по ГОСТ 6485. Осевое смещение основной плоскости муфты (черт. 3) относительно номинального расположения не должно превышать +/- P (шаг резьбы).
Черт. 3
(Измененная редакция, Изм. N 1, 2).
4. Разность размеров l1 - l2 должна быть не менее разности указанных в табл. 1 номинальных размеров l1 и l2.
5. Отклонения расстояний вершин и впадин резьбы трубки и муфты от линии среднего диаметра резьбы ( и по черт. 4) не должны превышать приведенных в табл. 2.
Черт. 4
Таблица 2
Обозначение размера резьбы
h1 = h2 = 1/2H1
мм
1/16" и 1/8"
0,3765
-0,045
1/4" и 3/8"
0,5645
-0,065
1/2" и 3/4"
0,7255
-0,085
1" - 2"
0,8835
(Измененная редакция, Изм. N 2).
6. Отклонения половины угла профиля, угла уклона и отклонение по шагу резьбы (отклонения расстояний между любыми витками) не должны превышать приведенных в табл. 3.
Таблица 3
Обозначение размера резьбы
Пред. откл.
половины угла профиля
угла уклона
по шагу резьбы
для наружной резьбы
для внутренней резьбы
на длине до 10 мм
на длине св. 10 мм
мм
1/16" и 1/8"
+/- 1°
+12'
-6'
-12'
+6'
+/- 0,02
+/- 0,04
1/4" - 2"
+/- 45'
+10'
-5'
-10'
+5'
(Измененная редакция, Изм. N 1, 2).
