"ГОСТ 18434-73. Втулки промежуточные с буртиком. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 15.02.1973 N 372)
(ред. от 29.06.1984)

"ГОСТ 18434-73. Втулки промежуточные с буртиком. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 15.02.1973 N 372)
(ред. от 29.06.1984)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 15 февраля 1973 г. N 372
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ ПРОМЕЖУТОЧНЫЕ С БУРТИКОМ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Collar intermediate bushes.
Design and dimensions
ГОСТ 18434-73
Список изменяющих документов
(в ред. Изменения N 1, введенного в действие
Постановлением Госстандарта СССР
от 02.08.1979 N 2924,
Изменения N 2, введенного в действие
Постановлением Госстандарта СССР
от 29.06.1984 N 2396)
Группа Г27
Срок действия
с 1 июля 1974 года
до 1 июля 1979 года
1. Настоящий стандарт распространяется на промежуточные втулки с буртиком для установки сменных и быстросменных кондукторных втулок по ГОСТ 18431-73 и ГОСТ 18432-73 в приспособления металлорежущих станков, разработанных до 1 января 1986 г.
(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 N 2396)
Стандарт соответствует рекомендациям СЭВ по стандартизации PC 3482-72, PC 3487-72 и PC 1857-69.
(п. 1 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 02.08.1979 N 2924)

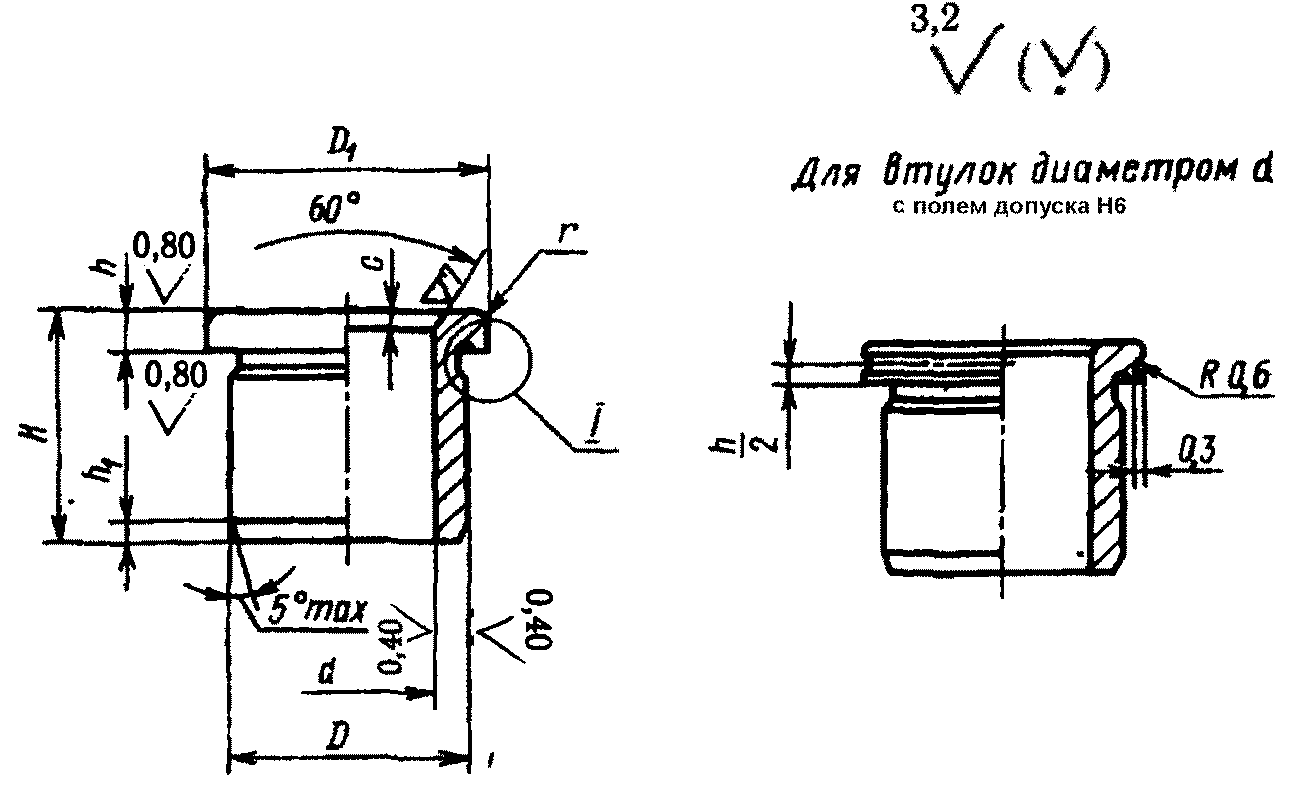

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения N 1, введенного в действие
Постановлением Госстандарта СССР от 02.08.1979 N 2924,
Изменения N 2, введенного в действие
Постановлением Госстандарта СССР от 29.06.1984 N 2396)
Размеры в мм
????????????????????????????????????????????????????????????????????????????????????
Обозначения втулок ? d ?D ? H ? D ? h ?h ? r ? с ? Масса
??????????????????????????????????(поле ?(поле ? ? 1 ? ? 1 ? ? ?1000 шт.,
Пред. ?Приме-? Пред. ?Приме-?допуска?допус-? ? ? ? ? ? ? кг,
откл. d ?няе- ?откл. d ?няе- ?по Н6 ?ка по ? ? ? ? ? ? ?не более
по Н6 ?мость ? по Н7 ?мость ?или Н7)?n6) ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????
7051-4983? ?7051-4984? ?6,3 ?10,0 ?6,3 ?14,0?1,5?0,8?0,4?0,8?3,10
?????????????????????????????????? ? ?????? ? ? ? ? ??????????
7051-4985? ?7051-4986? ? ? ?8,0 ? ? ? ? ? ?3,70
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4987? ?7051-4988? ? ? ?10,0? ? ?1,2? ? ?4,50
?????????????????????????????????? ? ?????? ? ? ? ? ??????????
7051-4991? ?7051-4992? ? ? ?12,0? ? ? ? ? ?5,20
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4993? ?7051-4994? ? ? ?16,0? ? ?1,6? ? ?6,70
(обозначения 7051-4983 - 7051-4994 введены Изменением N 1,
введенным в действие Постановлением Госстандарта СССР от
02.08.1979 N 2924)
????????????????????????????????????????????????????????????????????????????????????
7051-4341? ?7051-4342? ?8,0 ?12,0 ?6,3 ?16,0?1,5?0,8?0,4?0,8?5,00
?????????????????????????????????? ? ?????? ????? ? ? ??????????
7051-4343? ?7051-4344? ? ? ?8,0 ? ?2,0? ? ? ?6,00
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4345? ?7051-4346? ? ? ?10,0? ? ?1,2? ? ?6,90
?????????????????????????????????? ? ?????? ? ? ? ? ??????????
7051-4347? ?7051-4348? ? ? ?12,0? ? ? ? ? ?8,00
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4351? ?7051-4352? ? ? ?16,0? ?3,0?1,6? ? ?9,90
??????????????????????????????????????????????????????????????????? ? ??????????
7051-4353? ?7051-4354? ?9,0 ?14,0 ?6,3 ?18,0?1,5?0,8? ? ?6,47
?????????????????????????????????? ? ?????? ????? ? ? ??????????
7051-4355? ?7051-4356? ? ? ?8,0 ? ?2,0? ? ? ?8,00
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4357? ?7051-4358? ? ? ?10,0? ? ?1,2? ? ?9,10
?????????????????????????????????? ? ?????? ? ? ? ? ??????????
7051-4361? ?7051-4362? ? ? ?12,0? ? ? ? ? ?10,50
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4363? ?7051-4364? ? ? ?16,0? ?3,0?1,6? ? ?13,30
??????????????????????????????????????????????????????????????????? ? ??????????
7051-4365? ?7051-4366? ?10,0 ?15,0 ?8,0 ?19,0?2,0?0,8? ? ?9,00
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4267? ?7051-4368? ? ? ?10,0? ? ?1,2? ? ?10,70
?????????????????????????????????? ? ?????? ? ? ? ? ??????????
7051-4371? ?7051-4372? ? ? ?12,0? ? ? ? ? ?12,20
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4373? ?7051-4374? ? ? ?16,0? ?3,0?1,6? ? ?15,30
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4375? ?7051-4376? ? ? ?20,0? ? ?2,0? ? ?18,70
??????????????????????????????????????????????????????????????????? ? ??????????
7051-4377? ?7051-4378? ?11,0 ?16,0 ?8,0 ?20,0?2,0?0,8? ? ?9,00
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4381? ?7051-4382? ? ? ?10,0? ? ?1,2? ? ?10,30
?????????????????????????????????? ? ?????? ? ? ? ? ??????????
7051-4383? ?7051-4384? ? ? ?12,0? ? ? ? ? ?11,90
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4385? ?7051-4386? ? ? ?16,0? ?3,0?1,6? ? ?15,30
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4387? ?7051-4388? ? ? ?20,0? ? ?2,0? ? ?18,70
??????????????????????????????????????????????????????????????????? ??????????????
7051-4391? ?7051-4392? ?12,0 ?18,0 ?8,0 ?22,0?2,0?0,8? ?1,0?13,00
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4393? ?7051-4394? ? ? ?10,0? ? ?1,2? ? ?15,10
?????????????????????????????????? ? ?????? ? ? ? ? ??????????
7051-4395? ?7051-4396? ? ? ?12,0? ? ? ? ? ?17,30
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4397? ?7051-4398? ? ? ?16,0? ?3,0?1,6? ? ?21,80
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4401? ?7051-4402? ? ? ?20,0? ? ?2,0? ? ?26,20
??????????????????????????????????????????????????????????????????????? ??????????
7051-4403? ?7051-4404? ?14,0 ?20,0 ?8,0 ?24,0?2,0?0,8?0,6? ?15,00
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4405? ?7051-4406? ? ? ?10,0? ? ?1,2? ? ?17,60
?????????????????????????????????? ? ?????? ? ? ? ? ??????????
7051-4407? ?7051-4408? ? ? ?12,0? ? ? ? ? ?20,10
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4411? ?7051-4412? ? ? ?16,0? ?3,0?1,6? ? ?25,20
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4413? ?7051-4414? ? ? ?20,0? ? ?2,0? ? ?30,10
??????????????????????????????????????????????????????????????????? ? ??????????
7051-4415? ?7051-4416? ?16,0 ?22,0 ?10,0?26,0?2,0?1,2? ? ?21,00
?????????????????????????????????? ? ?????? ? ? ? ? ??????????
7051-4417? ?7051-4418? ? ? ?12,0? ? ? ? ? ?23,90
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4421? ?7051-4422? ? ? ?16,0? ?3,0?1,6? ? ?29,50
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4423? ?7051-4424? ? ? ?20,0? ? ?2,0? ? ?35,10
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4425? ?7051-4426? ? ? ?25,0? ? ?2,5? ? ?42,10
??????????????????????????????????????????????????????????????????? ??????????????
7051-4427? ?7051-4428? ?18,0 ?25,0 ?10,0?30,0?2,0?1,2? ?1,2?25,50
?????????????????????????????????? ? ?????? ? ? ? ? ??????????
7051-4431? ?7051-4432? ? ? ?12,0? ? ? ? ? ?29,20
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4433? ?7051-4434? ? ? ?16,0? ?3,0?1,6? ? ?36,60
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4435? ?7051-4436? ? ? ?20,0? ? ?2,0? ? ?44,10
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4437? ?7051-4438? ? ? ?25,0? ? ?2,5? ? ?53,30
??????????????????????????????????????????????????????????????????? ? ??????????
7051-4441? ?7051-4442? ?20,0 ?28,0 ?12,0?32,0?2,0?1,2? ? ?38,40
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4443? ?7051-4444? ? ? ?16,0? ?3,0?1,6? ? ?47,80
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4445? ?7051-4446? ? ? ?20,0? ? ?2,0? ? ?57,40
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4447? ?7051-4448? ? ? ?25,0? ? ?2,5? ? ?69,20
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4451? ?7051-4452? ? ? ?32,0? ?4,0?3,2? ? ?85,50
??????????????????????????????????????????????????????????????????????? ??????????
7051-4453? ?7051-4454? ?22,0 ?30,0 ?12,0?34,0?2,0?1,2?0,8? ?42,80
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4455? ?7051-4456? ? ? ?16,0? ?3,0?1,6? ? ?53,10
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4457? ?7051-4458? ? ? ?20,0? ? ?2,0? ? ?63,10
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4461? ?7051-4462? ? ? ?25,0? ? ?2,5? ? ?76,30
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4463? ?7051-4464? ? ? ?32,0? ?4,0?3,2? ? ?94,10
??????????????????????????????????????????????????????????????????? ? ??????????
7051-4465? ?7051-4466? ?25,0 ?32,0 ?12,0?36,0?2,0?1,2? ? ?42,60
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4467? ?7051-4468? ? ? ?16,0? ?3,0?1,6? ? ?52,40
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4471? ?7051-4472? ? ? ?20,0? ?3,0?2,0? ? ?62,20
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4473? ?7051-4474? ? ? ?25,0? ? ?2,5? ? ?74,50
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4475? ?7051-4476? ? ? ?32,0? ?4,0?3,2? ? ?91,70
??????????????????????????????????????????????????????????????????? ??????????????
7051-4477? ?7051-4478? ?28,0 ?36,0 ?16,0?40,0?3,0?1,6? ?1,6?64,50
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4481? ?7051-4482? ? ? ?20,0? ? ?2,0? ? ?77,10
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4483? ?7051-4484? ? ? ?25,0? ? ?2,5? ? ?92,90
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4485? ?7051-4486? ? ? ?32,0? ?4,0?3,2? ? ?115,00
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4487? ?7051-4488? ? ? ?40,0? ? ?4,0? ? ?140,20
??????????????????????????????????????????????????????????????????? ? ??????????
7051-4491? ?7051-4492? ?32,0 ?40,0 ?16,0?45,0?3,0?1,6? ? ?72,80
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4493? ?7051-4494? ? ? ?20,0? ? ?2,0? ? ?87,00
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4495? ?7051-4496? ? ? ?25,0? ? ?2,5? ? ?104,80
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4497? ?7051-4498? ? ? ?32,0? ?3,0?3,2? ? ?129,70
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4501? ?7051-4502? ? ? ?40,0? ? ?4,0? ? ?158,10
??????????????????????????????????????????????????????????????????? ? ??????????
7051-4503? ?7051-4504? ?36,0 ?45,0 ?20,0?50,0?3,0?2,0? ? ?104,90
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4505? ?7051-4506? ? ? ?25,0? ? ?2,5? ? ?127,30
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4507? ?7051-4508? ? ? ?32,0? ?4,0?3,2? ? ?158,80
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4511? ?7051-4512? ? ? ?40,0? ? ?4,0? ? ?194,80
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4513? ?7051-4514? ? ? ?50,0? ?5,0?6,0? ? ?239,80
??????????????????????????????????????????????????????????????????????? ??????????
7051-4515? ?7051-4516? ?40,0 ?50,0 ?20,0?56,0?3,0?2,0?1,0? ?131,00
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4517? ?7051-4518? ? ? ?25,0? ? ?2,5? ? ?158,70
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4521? ?7051-4522? ? ? ?32,0? ?4,0?3,2? ? ?197,50
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4523? ?7051-4524? ? ? ?40,0? ? ?4,0? ? ?241,90
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4525? ?7051-4526? ? ? ?50,0? ?5,0?6,0? ? ?297,40
??????????????????????????????????????????????????????????????????? ??????????????
7051-4527? ?7051-4528? ?45,0 ?56,0 ?25,0?63,0?3,0?2,5? ?2,0?202,30
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4531? ?7051-4532? ? ? ?32,0? ?4,0?3,2? ? ?250,20
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4533? ?7051-4534? ? ? ?40,0? ? ?4,0? ? ?305,00
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4535? ?7051-4536? ? ? ?50,0? ?5,0?6,0? ? ?373,50
?????????????????????????????????? ? ?????? ????? ? ? ??????????
7051-4537? ?7051-4538? ? ? ?63,0? ?6,0? ? ? ?462,50
??????????????????????????????????????????????????????????????????? ? ??????????
7051-4541? ?7051-4542? ?50,0 ?63,0 ?25,0?71,0?3,0?2,5? ? ?265,50
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4543? ?7051-4544? ? ? ?32,0? ?4,0?3,2? ? ?328,80
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4545? ?7051-4546? ? ? ?40,0? ? ?4,0? ? ?401,30
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4547? ?7051-4548? ? ? ?50,0? ?5,0?6,0? ? ?491,80
?????????????????????????????????? ? ?????? ????? ? ? ??????????
7051-4551? ?7051-4552? ? ? ?63,0? ?6,0? ? ? ?609,60
??????????????????????????????????????????????????????????????????? ??????????????
7051-4553? ?7051-4554? ?56,0 ?71,0 ?32,0?78,0?4,0?3,2? ?2,5?425,80
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4555? ?7051-4556? ? ? ?40,0? ?4,0?4,0? ? ?520,80
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4557? ?7051-4558? ? ? ?50,0? ?5,0?6,0? ? ?638,20
?????????????????????????????????? ? ?????? ????? ? ? ??????????
7051-4561? ?7051-4562? ? ? ?63,0? ?6,0? ? ? ?790,90
??????????????????????????????????????????????????????????????????? ? ??????????
7051-4563? ?7051-4564? ?63,0 ?80,0 ?32,0?88,0?4,0?3,2? ? ?530,70
?????????????????????????????????? ? ?????? ? ????? ? ??????????
7051-4565? ?7051-4566? ? ? ?40,0? ? ?4,0? ? ?650,50
?????????????????????????????????? ? ?????? ????????? ? ??????????
7051-4567? ?7051-4568? ? ? ?50,0? ?5,0?6,0? ? ?800,40
?????????????????????????????????? ? ?????? ????? ? ? ??????????
7051-4571? ?7051-4572? ? ? ?63,0? ?6,0? ? ? ?995,30
(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 02.08.1979 N 2924, Изменения N 2, введенного в действие Постановлением Госстандарта СССР от 29.06.1984 N 2396)
Обозначения втулок - по ГОСТ 18435-73.
(абзац введен Изменением N 1, введенным в действие Постановлением Госстандарта СССР от 02.08.1979 N 2924)
Пример условного обозначения промежуточной втулки с буртиком, размерами d = 6,3 мм, D = 10,0 мм и Н = 6,3 мм:
Втулка 7051-4984 ГОСТ 18434-73".
(пример условного обозначения в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 02.08.1979 N 2924)
3. Исключен с 1 января 1980 года. - Изменение N 1, введенное в действие Постановлением Госстандарта СССР от 02.08.1979 N 2924.
4. Исключен с 1 января 1980 года. - Изменение N 1, введенное в действие Постановлением Госстандарта СССР от 02.08.1979 N 2924.
5. Технические требования - по ГОСТ 18435-73.
(п. 5 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 02.08.1979 N 2924)
6. Установочные размеры на крепление сменных и быстросменных кондукторных втулок в приспособлениях указаны в рекомендуемых приложениях к ГОСТ 18431-73 и ГОСТ 18432-73.
