"ГОСТ 22668-77* (СТ СЭВ 4441-83). Государственный стандарт Союза ССР. Наконечники и гильзы кабельные. Основные размеры"
(введен в действие Постановлением Госстандарта СССР от 25.08.1977 N 2058)
(ред. от 01.09.1984)

1. Настоящий стандарт распространяется на кабельные наконечники и гильзы для проводов и кабелей с медными жилами сечением от 0,35 до 300 мм² и с алюминиевыми жилами сечением от 1 до 300 мм², а также на предварительно оформованные в виде наконечников контактные участки жил и устанавливает их основные размеры.

Настоящий стандарт не распространяется на кабельные наконечники специального назначения и наконечники для щеток электрических машин.

Термины видов и элементов электромонтажной арматуры - по ГОСТ 22211-76.

Стандарт полностью соответствует СТ СЭВ 4441-83.

2. Номинальное сечение кабельных наконечников и гильз должно выбираться из следующего ряда:

0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0; 120,0; 150,0; 185,0; 240,0; 300,0 мм².

Примечание. Допускается изготовление кабельных наконечников или гильз одного номинального сечения для присоединения жил проводов или кабелей другого (предыдущего) номинального сечения.

Номинальное сечение кабельного наконечника или гильзы при этом - условная величина, соответствующая наибольшему основному номинальному сечению присоединяемой жилы провода или кабеля.

3. Диаметр отверстия или ширина паза зажимной части кабельных наконечников d (черт. 1) под контактный зажимной винт (болт) и штыревой зажим (вывод) (в дальнейшем контактный стержень) должны выбираться по табл. 1.

Примечание. Чертежи, приведенные в стандарте, служат для указания размеров и не определяют конструкцию арматуры.

Допускается применять диаметр контактного стержня, заключенный в скобки, и размеры 2-го ряда по согласованию с потребителем.

Предельные отклонения диаметров отверстий - по ГОСТ 11284-75.

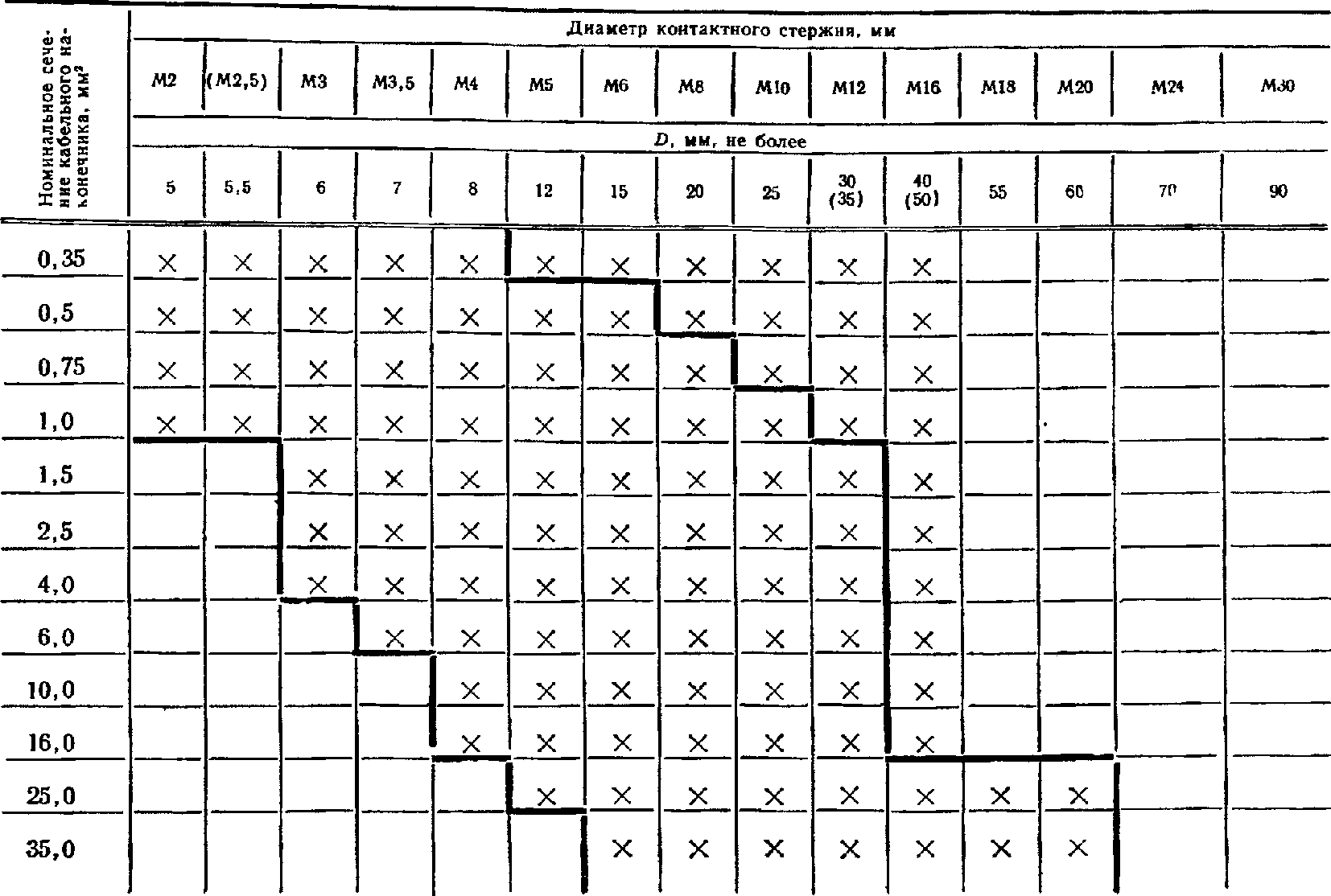

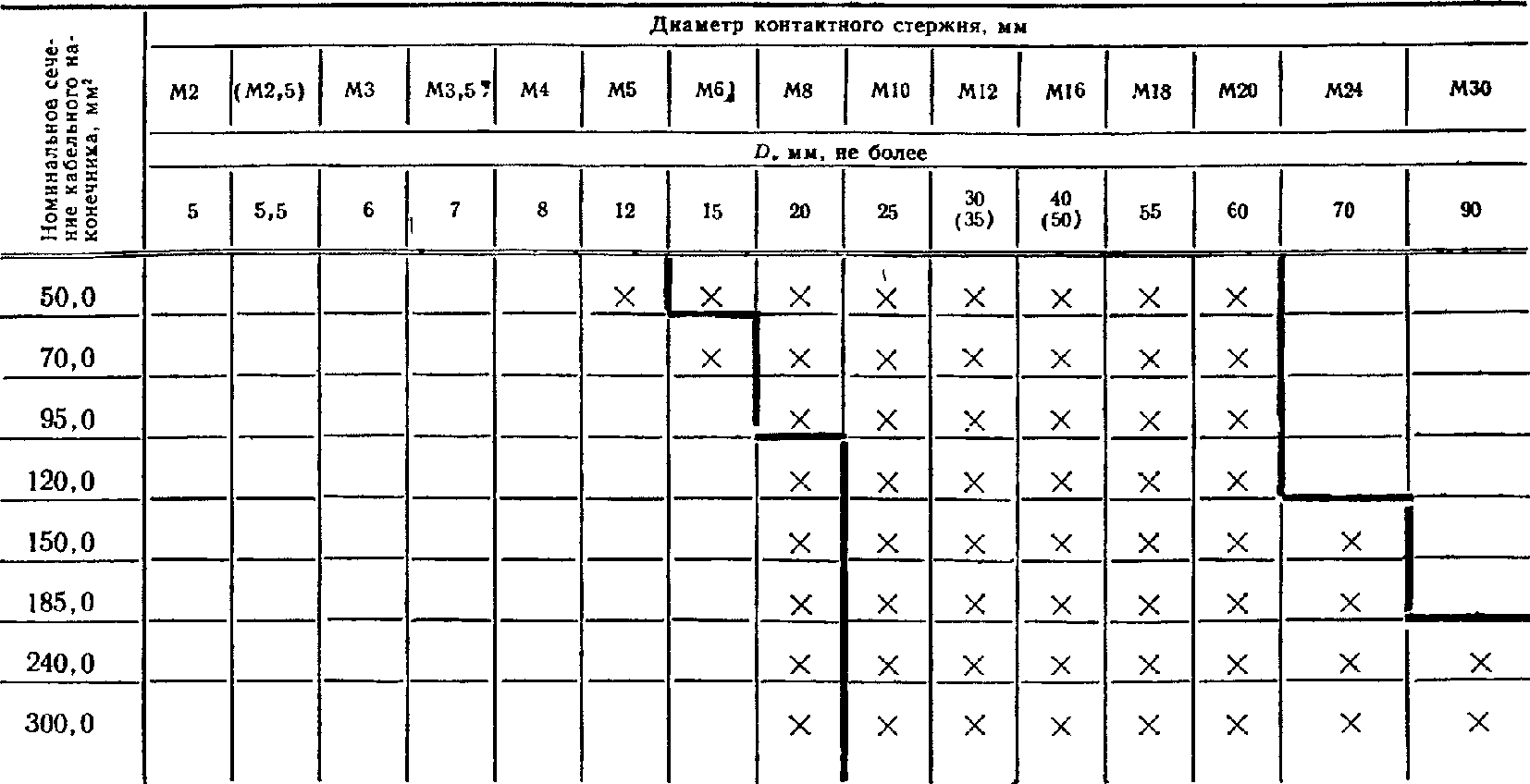

4. Наружный диаметр или ширина зажимной части плоских кабельных наконечников D (см. черт. 1) должны выбираться по табл. 2.

Примечание. Значения D, указанные в скобках, допускается применять для внутрисоюзных поставок до 1 января 1988 г.

Для кольцевых кабельных наконечников и наконечников, изготавливаемых из трубы, размер D рекомендуемый.

1 - 4. (Измененная редакция, Изм. N 1).

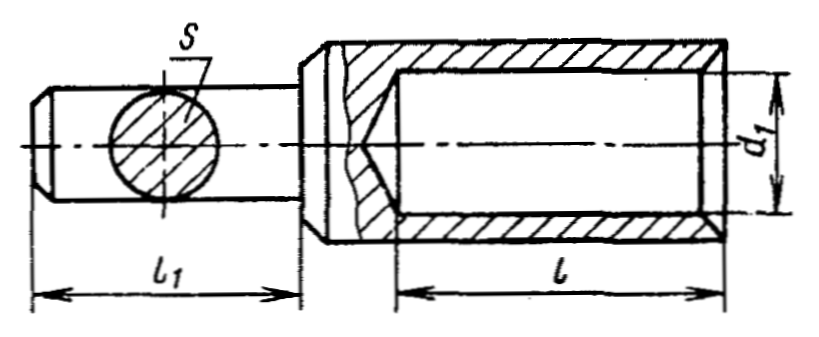

5. Наибольшая площадь поперечного сечения S и длина зажимной части l₁ штифтовых кабельных наконечников (черт. 2) должны выбираться по табл. 3.

Примечание. Для медно-алюминиевых наконечников в технически обоснованных случаях допускается увеличение размера S.

Наименьшая площадь поперечного сечения зажимной части штифтовых кабельных наконечников должна быть не менее площади поперечного сечения присоединяемой жилы провода или кабеля.

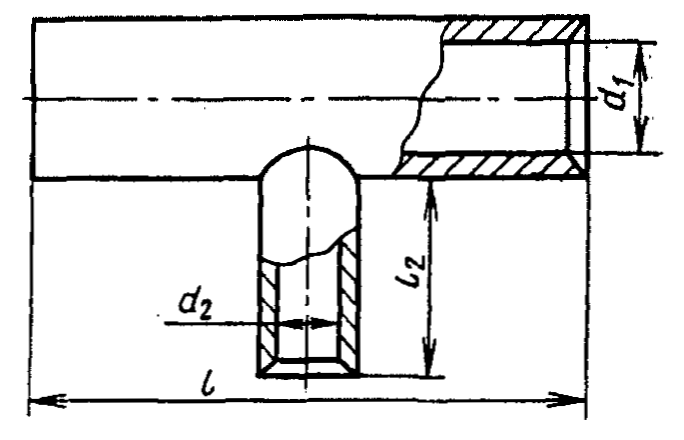

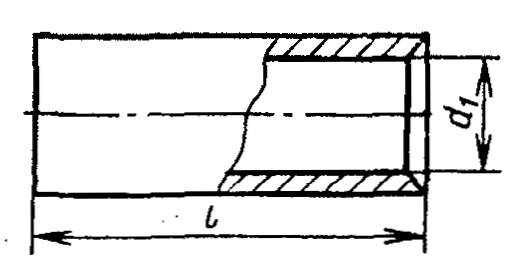

6. Внутренний диаметр закрытых кабельных гильз d₁, d₂ (черт. 3 и 4) и закрытых хвостовиков кабельных наконечников d₁ (см. черт. 1 и 2) должен выбираться из следующего ряда: 1,1; 1,2; 1,4; 1,5; 1,6; 1,8; 2,0; 2,3; 2,6; 2,8; 3,0; 3,1; 3,2; 3,5; 3,6; 4,0; 4,2; 4,3; 4,5; 5,0; 5,3; 5,4; 6,0; 6,1; 6,3; 6,8; 7,0; 7,1; 7,5; 8,0; 8,2; 8,5; 8,9; 9,0; 9,5; 10,0; 11,0; 11,2; 12,0; 13,9; 13,5; 14,0; 14,5; 15,0; 16,0; 16,5; 17,0; 18,0; 18,5; 19,0; 20,0; 21,0; 22,0; 23,0, 23,5; 24,0; 25,0; 26,0; 27,0 мм.

7. Длина кабельных гильз l, l₂ (см. черт. 3 и 4) и жильной части хвостовиков кабельных наконечников l (см. черт. 1 и 2) должна выбираться из следующего ряда:

4,0; 5,0; 6,0; 8,0; 10,0; 12,0; 14,0; 16,0; 18,0; 20,0; 22,0; 24,0; 26,0; 28,0; 30,0; 32,0; 34,0; 36,0; 38,0; 40,0; 42,0; 45,0; 48,0; 50,0; 53,0; 56,0; 60,0; 63,0; 67,0; 71,0; 75,0; 80,0; 85,0; 90,0; 100,0; 110,0; 120,0; 140,0; 150,0 мм.

6, 7. (Измененная редакция, Изм. N 1).
