МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЗАКЛЕПКИ С ПОТАЙНОЙ ГОЛОВКОЙ (УГОЛ 90°)
(ПОВЫШЕННОЙ ТОЧНОСТИ)
КОНСТРУКЦИЯ И РАЗМЕРЫ
90° countersunk-head rivets (high precision).
Construction and dimensions
ГОСТ 14798-85
ОКП 12 8500
Взамен
ГОСТ 14798-75
Постановлением Государственного комитета СССР по стандартам от 27 марта 1985 г. N 903 дата введения установлена с 01.07.1986.
Ограничение срока действия снято по Протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12 - 94).
Переиздание. Ноябрь 2004 г.
1. Настоящий стандарт распространяется на заклепки с потайной головкой (угол 90°) с диаметром стержня от 1 до 10 мм для соединений с высокими требованиями к эксплуатационной надежности.

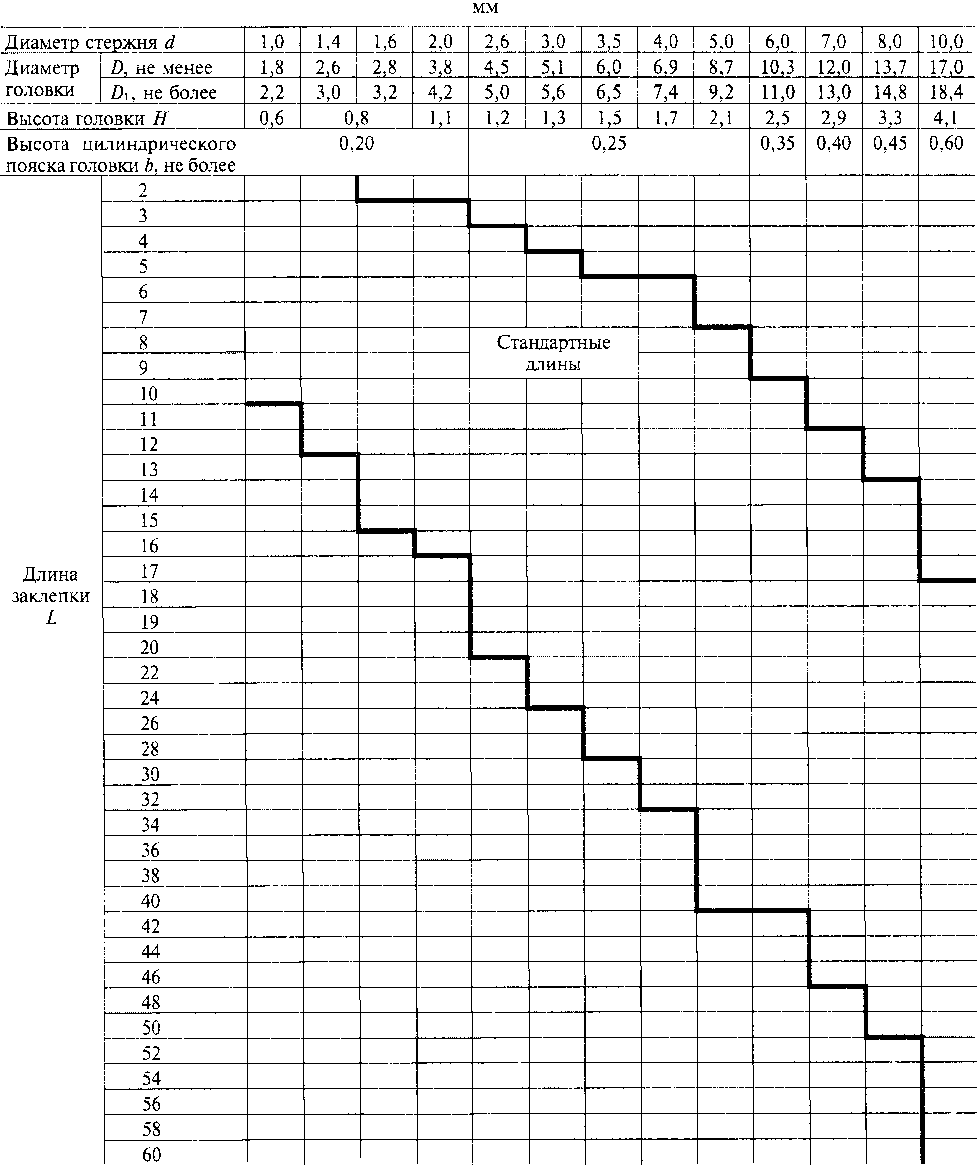

2. Конструкция и размеры заклепок должны соответствовать указанным на чертеже и в таблице.
--------------------------------
<*> Размеры обеспечиваются инструментом.
<**> Размер для справок.
Примечание. Допускается применять заклепки с длинами меньшими или большими указанных в
таблице. Длину заклепки при этом выбирать из ряда, приведенного в графе "Длина заклепки L".
Пример условного обозначения заклепки диаметром стержня d = 4 мм, длиной L = 8 мм, из стали марки 10, без покрытия:
Заклепка 4 x 8.01 ГОСТ 14798-85
4. Теоретическая масса заклепок приведена в
Приложении.
Справочное
ТЕОРЕТИЧЕСКАЯ МАССА 1000 ШТ. ЗАКЛЕПОК
ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ, КГ
????????????????????????????????????????????????????????????????????????????????
Длина? Номинальный диаметр стержня d, мм
L, мм???????????????????????????????????????????????????????????????????????????
? 1 ? 1,4 ? 1,6 ? 2 ? 2,6 ? 3 ? 3,5 ? 4 ? 5 ? 6 ? 7 ? 8 ? 10
????????????????????????????????????????????????????????????????????????????????
2 ?0,006?0,013? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
3 ?0,008?0,018?0,022?0,048? - ? - ? - ? - ? - ? - ? - ? - ? -
4 ?0,010?0,022?0,027?0,057?0,079? - ? - ? - ? - ? - ? - ? - ? -
5 ?0,013?0,027?0,033?0,066?0,094?0,125? - ? - ? - ? - ? - ? - ? -
6 ?0,015?0,031?0,039?0,074?0,109?0,145?0,203?0,273? - ? - ? - ? - ? -
7 ?0,017?0,036?0,045?0,084?0,124?0,165?0,230?0,309? - ? - ? - ? - ? -
8 ?0,019?0,040?0,050?0,092?0,139?0,185?0,257?0,345?0,561? - ? - ? - ? -
9 ?0,022?0,045?0,056?0,101?0,154?0,205?0,284?0,381?0,617? - ? - ? - ? -
10 ?0,024?0,049?0,062?0,110?0,169?0,225?0,311?0,417?0,673?1,00? - ? - ? -
11 ? - ?0,054?0,067?0,119?0,184?0,246?0,338?0,453?0,729?1,08? - ? - ? -
12 ? - ?0,058?0,073?0,128?0,199?0,266?0,365?0,489?0,785?1,16?1,89? - ? -
13 ? - ? - ?0,078?0,137?0,214?0,286?0,392?0,525?0,841?1,24?2,00? - ? -
14 ? - ? - ?0,084?0,146?0,229?0,306?0,429?0,561?0,897?1,33?2,11?2,47? -
15 ? - ? - ?0,089?0,155?0,245?0,326?0,456?0,597?0,953?1,41?2,22?2,61? -
16 ? - ? - ? - ?0,164?0,260?0,346?0,483?0,633?1,009?1,49?2,33?2,75? -
17 ? - ? - ? - ? - ?0,275?0,366?0,510?0,669?1,065?1,57?2,44?2,89? -
18 ? - ? - ? - ? - ?0,290?0,386?0,537?0,705?1,121?1,65?2,55?3,04?4,99
19 ? - ? - ? - ? - ?0,305?0,407?0,564?0,741?1,177?1,73?2,66?3,18?5,28
20 ? - ? - ? - ? - ?0,320?0,427?0,591?0,777?1,232?1,81?2,77?3,32?5,44
22 ? - ? - ? - ? - ? - ?0,467?0,645?0,848?1,344?1,97?2,99?3,61?5,89
24 ? - ? - ? - ? - ? - ?0,507?0,699?0,919?1,456?2,13?3,20?3,89?6,34
26 ? - ? - ? - ? - ? - ? - ?0,753?0,990?1,568?2,29?3,42?4,18?6,78
28 ? - ? - ? - ? - ? - ? - ?0,807?1,061?1,680?2,45?3,64?4,46?7,23
30 ? - ? - ? - ? - ? - ? - ? - ?1,132?1,792?2,61?3,86?4,75?7,68
32 ? - ? - ? - ? - ? - ? - ? - ?1,203?1,904?2,77?4,08?5,04?8,12
34 ? - ? - ? - ? - ? - ? - ? - ? - ?2,015?2,94?4,30?5,32?8,57
36 ? - ? - ? - ? - ? - ? - ? - ? - ?2,128?3,10?4,52?5,61?9,02
38 ? - ? - ? - ? - ? - ? - ? - ? - ?2,240?3,26?4,74?5,89?9,47
40 ? - ? - ? - ? - ? - ? - ? - ? - ?2,352?3,42?4,96?6,18?9,92
42 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?5,17?6,47?10,36
44 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?5,39?6,75?10,81
46 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?5,61?7,04?11,26
48 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?7,32?11,70
50 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?7,61?12,15
52 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?12,60
54 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?13,05
56 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?13,49
58 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?13,94
60 ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ?14,39
Примечание. Масса указана для заклепок из алюминиевых сплавов В65; Д18 и Д19П. Для определения массы заклепок, изготовляемых из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,93 - для алюминиевого сплава АМг5П; 0,96 - для алюминиевого сплава АМц; 2,81 - для стали; 3,00 - для латуни; 3,13 - для меди.
