Название документа
"ГОСТ 15362-73*. Втулки кондукторные сменные без буртика. Конструкция и размеры"
(утв. Постановления Госстандарта СССР от 15.02.1973 N 372)
(ред. от 01.06.1984)

"ГОСТ 15362-73*. Втулки кондукторные сменные без буртика. Конструкция и размеры"
(утв. Постановления Госстандарта СССР от 15.02.1973 N 372)
(ред. от 01.06.1984)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 15 февраля 1973 г. N 372
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ КОНДУКТОРНЫЕ СМЕННЫЕ БЕЗ БУРТИКА
КОНСТРУКЦИЯ И РАЗМЕРЫ
Renewable jig bushes without collar.
Design and dimensions
ГОСТ 15362-73*
Список изменяющих документов
(в ред. Изменения N 1, утв. в августе 1979 г.,
Изменения N 2, утв. в июне 1984 г.)
Группа Г27
Взамен ГОСТ 15362-70
Срок введения
1 июля 1974 года
Проверен в 1979 г.
* Переиздание (декабрь 1993 г.) с Изменениями N 1, 2, утвержденными в августе 1979 г., в июне 1984 г. (ИУС 9-79, 10-84)
1. Настоящий стандарт распространяется на сменные кондукторные втулки без буртика для приспособлений к металлорежущим станкам, разработанным до 01.01.86, а также для применения в универсально-сборных приспособлениях (УСП).
Стандарт соответствует рекомендациям СЭВ по стандартизации PC 3485-72.

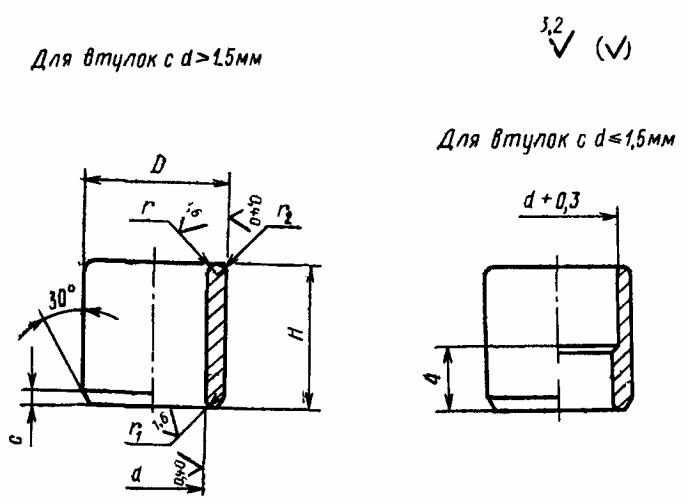

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
??????????????????????????????????????????????????????????????????????????????????
Обозначе- ?Приме-? d ?D (поле ? H ? r ?r ?r ? с ?Масса 1000 шт.,
ние втулок?няе- ? ?допуска ? ? ? 1 ? 2 ? ? кг
?мость ? ? по п6) ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????????
7051-4581 ? ?От 0,19 до 1,80 ?4,0 ?6,3 ?0,2?0,2?0,2?0,2?0,60 ... 0,48
?????????????????? ? ?????? ? ? ? ?????????????????
7051-4582 ? ? ? ?8,0 ? ? ? ? ?0,78 ... 0,44
????????????????????????????????????????????? ????? ? ? ?????????????????
7051-4583 ? ?От 0,50 до 3,40 ?6,3 ? ?0,6? ? ? ?1,95 ... 1,39
?????????????????? ? ?????? ? ? ? ?????????????????
7051-4584 ? ? ? ?10,0? ? ? ? ?2,48 ... 1,79
????????????????????????????????????????????? ? ????? ?????????????????????
7051-4585 ? ?От 0,50 до 4,50 ?8,0 ? ? ?0,3? ?0,3?3,98 ... 2,70
?????????????????? ? ?????? ? ? ? ?????????????????
7051-4586 ? ? ? ?12,0? ? ? ? ?4,68 ... 3,20
??????????????????????????????????????????????????????????????????????????????????
7051-4587 ? ?От 3,00 до 8,00 ?12,0 ?16,0?0,8?0,4?0,4?0,4?13,31 ... 7,90
?????????????????????????????????????????????????????????? ?????????????????????
7051-4588 ? ?От 6,00 до 14,00 ?18,0 ?20,0?1,2?0,8? ?0,6?35,60 ... 15,80
????????????????????????????????????????????? ?????????????????????????????????
7051-4589 ? ?От 12,00 до 17,00?25,0 ? ?1,6?1,0?0,6?0,8?59,30 ... 41,50
??????????????????????????????????????????????????????????????????????????????????
7051-4591 ? ?От 16,00 до 27,00?36,0 ?25,0?2,0?1,2?0,8?1,0?160,30 ... 87,40
--------------------------------
<*> Допускается по заказу потребителя для деталей универсально-сборных приспособлений изготовление втулок с размерами наружных диаметров D 6; 26; 35 и 58 мм и исполнительными размерами других параметров по технической документации заказчика.
Обозначения втулок - по ГОСТ 18435-73.
Пример условного обозначения сменной кондукторной втулки без буртика с размерами d = 1,80 мм, D = 4,0 мм и H = 6,3 мм, полем допуска диаметра d - F7:
Втулка 7051-4581/01800F7 ГОСТ 15362-73
1, 2. (Измененная редакция, Изм. N 1, 2.)
3, 4. (Исключены, Изм. N 1.)
5. Технические требования - по ГОСТ 18435-73.
(Измененная редакция, Изм. N 1.)
6. Установка и крепление сменных втулок без буртика в приспособлениях указаны в Приложении.
Приложение
Рекомендуемое

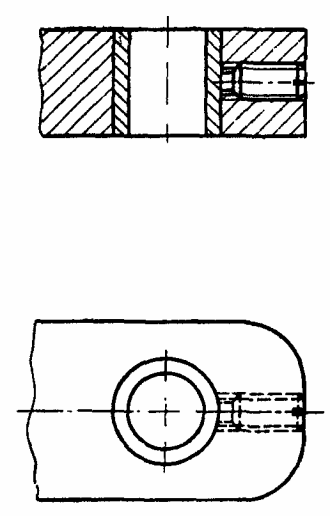

УСТАНОВКА И КРЕПЛЕНИЕ КОНДУКТОРНЫХ СМЕННЫХ ВТУЛОК
БЕЗ БУРТИКА В ПРИСПОСОБЛЕНИЯХ
Исполнение 1
Исполнение 2
(Исключено)
(Измененная редакция, Изм. N 1.)
