"ГОСТ 13791-68*. Втулки переходные с конусностью 7:24 и торцовым пазом для фрезерных оправок. Конструкция и размеры"
(утв. Госстандартом СССР 18.06.1968)
(ред. от 01.12.1984)

"ГОСТ 13791-68*. Втулки переходные с конусностью 7:24 и торцовым пазом для фрезерных оправок. Конструкция и размеры"
(утв. Госстандартом СССР 18.06.1968)
(ред. от 01.12.1984)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 18 июня 1968 г.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВТУЛКИ ПЕРЕХОДНЫЕ С КОНУСНОСТЬЮ 7:24 И ТОРЦОВЫМ ПАЗОМ
ДЛЯ ФРЕЗЕРНЫХ ОПРАВОК
КОНСТРУКЦИЯ И РАЗМЕРЫ
Tapered adapters 7:24 with end slot for cutters arbors.
Design and dimensions
ГОСТ 13791-68*
Список изменяющих документов
(в ред. Изменения N 1, утв. в январе 1974 г.,
Изменения N 2, утв. в июне 1979 г.,
Изменения N 3, утв. в декабре 1984 г.)
Группа Г27
ОКП 39 2831
Взамен MH 40-64
Срок введения
с 1 января 1969 года
* Переиздание (февраль 1985 г.) с Изменениями N 1, 2, 3, утвержденными в январе 1974 г., июне 1979 г., декабре 1984 г. (ИУС 3-74, 8-79, 3-85).

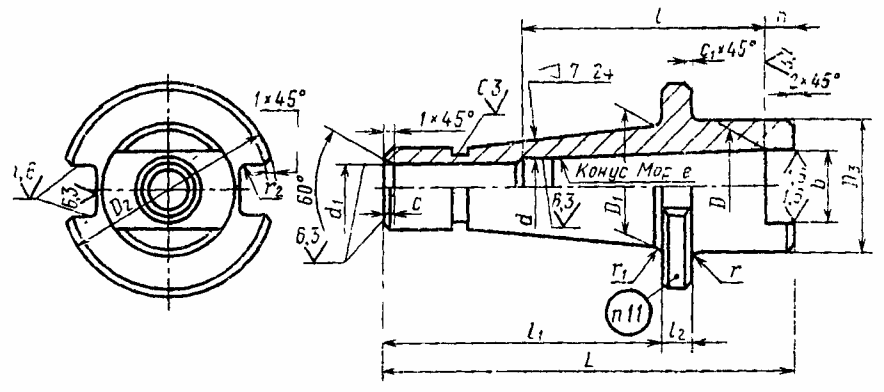

1. Конструкция и размеры переходных втулок должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
????????????????????????????????????????????????????????????????????????????????????????????????????????????
Обозначе- ?Приме-?Обозначение?D ?D ?D ?D ?L ?d ?d ?l ?l ?l ? b ?h ?с ?с ?r ?r ?r ?Масса,
ние втулок?няе- ? конусов ? ? 1 ? 2 ? 3? ? ? 1? ? 1 ? 2?(пред.? ? ? 1? ? 1? 2?кг, не
?мость ????????????? ? ? ? ? ? ? ? ? ? ?откл. ? ? ? ? ? ? ?более
? ?7:24 ?Морзе? ? ? ? ? ? ? ? ? ? ? по ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? H12) ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????????????????
6103-0021 ? ?40 ?2 ?17,780 ?44,45 ?63 ?45?125?14,9 ?- ?- ?95 ?10?19 ?8 ?2,5?1 ?3 ?- ?1 ?0,83
?????????????????? ??????????????? ? ? ?????????????????? ? ??????????? ? ? ? ? ???????
6103-0022 ? ? ?3 ?23,825 ? ? ? ?140?20,2 ?17?84 ? ? ?24 ?10? ? ? ? ? ?0,84
????????????????????????????????????????????????????????????????????????? ??????????????? ??????? ???????
6103-0029 ? ?45 ?2 ?17,780 ?57,15 ?80 ?50?140?14,9 ?- ?- ?110? ?19 ?8 ?4,5? ?5 ?1 ? ?1,26
?????????????????? ??????????????? ? ? ??????????? ? ? ? ??????????? ? ? ? ? ???????
8103-0031 ? ? ?3 ?23,825 ? ? ? ?150?20,2 ? ? ? ? ?24 ?10? ? ? ? ? ?1,51
?????????????????? ??????????????? ? ? ? ?????????????? ? ??????????? ? ? ? ? ???????
6103-0032 ? ? ?4 ?31,267 ? ? ? ? ?26,5 ?21?107? ? ?32 ?12? ? ? ? ? ?1,20
?????????????????????????????????????????????????????????????????????????????????????? ???? ? ??????????
6103-0023 ? ?50 ?3 ?23,825 ?69,85 ?100?60?170?20,2 ?- ?- ?130?12?24 ?10? ?2 ? ? ?2 ?3,06
?????????????????? ??????????????? ? ? ? ??????? ? ? ? ??????????? ? ? ? ? ???????
6103-0024 ? ? ?4 ?31,267 ? ? ? ? ?26,5 ? ? ? ? ?32 ?12? ? ? ? ? ?2,59
???????????????????????? ? ??????????????????? ? ? ????? ? ? ? ? ???? ? ???????
6103-0026 ? ?60 ? ? ?107,95?160?70?260? ? ? ?210? ? ? ? ? ?10? ? ?9,91
Примечание. Допускается для поверхности конуса Морзе 2 параметр шероховатости Ra <= 0,8 мкм по ГОСТ 2789-73.
Пример условного обозначения втулки для конца шпинделя 40 с конусом Морзе 2:
Втулка 6103-0021 ГОСТ 13791-68
(Измененная редакция, Изм. N 1, 2, 3.)
2. Материал - сталь марки 40Х по ГОСТ 4543-71. Допускается применение сталей других марок с механическими свойствами не ниже указанной.
(Измененная редакция, Изм. N 3.)
3, 4. (Исключены, Изм. N 1.)
5. Допуск симметричности расположения паза b относительно оси втулки - 0,1 мм.
(Измененная редакция, Изм. N 3.)
6. (Исключен, Изм. N 1.)
ИС NORMPROD: примечание.
Взамен ГОСТ 25557-82 Приказом Ростехрегулирования от 12.07.2007 N 171-ст с 1 января 2008 года введен в действие ГОСТ 25557-2006. ГОСТ 25557-2006 утратил силу с 1 января 2018 года в связи с введением в действие ГОСТ 25557-2016 (Приказ Росстандарта от 20.03.2017 N 160-ст).
7. Конусы Морзе - по ГОСТ 25557-82.
8. Размеры концов втулок конусностью 7:24 и технические требования к ним - по ГОСТ 24644-81.
(Измененная редакция, Изм. N 2.)
9. (Исключен, Изм. N 1.)
10. Покрытие Хим. Окс. прм - по ГОСТ 9.073-77, кроме наружной конусной поверхности и внутреннего конуса Морзе.
11. Маркировать: обозначение и товарный знак предприятия-изготовителя.
12. Остальные технические требования - по ГОСТ 17166-71.
(Введен дополнительно, Изм. N 1.)
