Описание

Источник публикации

М.: Издательство стандартов, 1986

Примечание к документу

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.

Документ введен в действие с 1 января 1969 года.

Взамен МН 39-84.

Название документа

"ГОСТ 13790-68*. Государственный стандарт Союза ССР. Втулки переходные с конусностью 7:24 для Концевых фрез с коническим хвостовиком. Конструкция и размеры"

(утв. Постановлением Госстандарта СССР 18.06.1968)

(ред. от 01.12.1984)

"ГОСТ 13790-68*. Государственный стандарт Союза ССР. Втулки переходные с конусностью 7:24 для Концевых фрез с коническим хвостовиком. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР 18.06.1968)
(ред. от 01.12.1984)

Утвержден

Постановлением Госстандарта СССР

18 июня 1968 года

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ ПЕРЕХОДНЫЕ С КОНУСНОСТЬЮ 7:24

ДЛЯ КОНЦЕВЫХ ФРЕЗ С КОНИЧЕСКИМ ХВОСТОВИКОМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Tapered adapters 7:24 for end cutters with tapered shank.

Design and dimensions

ГОСТ 13790-68*

Список изменяющих документов

(в ред. Изменения N 1, утв. в январе 1974 г.,

Изменения N 2, утв. в июне 1979 г.,

Изменения N 3, утв. в декабре 1984 г.)

Группа Г27

ОКП 39 2831

Взамен

МН 39-64

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 18 июня 1968 г. Срок введения установлен

с 1 января 1969 года

Переиздание (май 1986 г.) с Изменениями N 1, 2, 3, утвержденными в январе 1974 г., июне 1979 г., декабре 1984 г. (ИУС N 3-74, 8-79, 3-85).

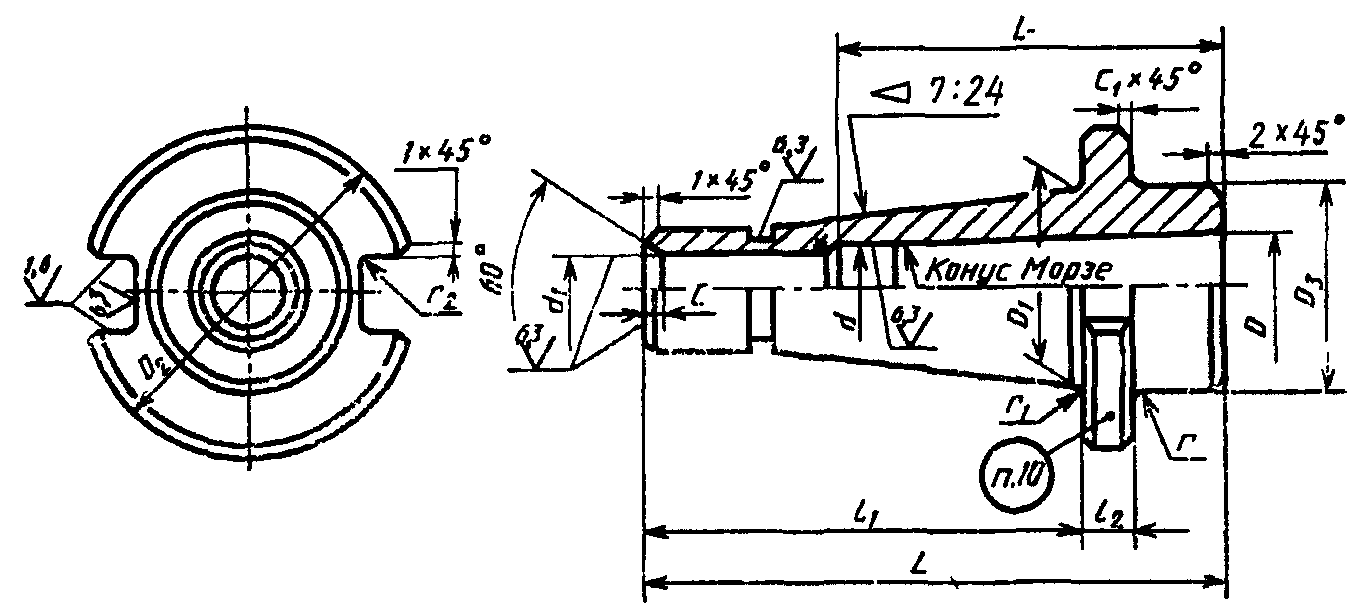

1. Конструкция и размеры переходных втулок должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

????????????????????????????????????????????????????????????????????????????????????????????????

Обозначе-?Приме-?Обозначение? D ? D ?D ?D ? L ? d ?d ? l ?l ?l ? c ?c ?r ?r ?r ?Масса,

ние ?няе- ? конусов ? ? 1 ? 2 ? 3 ? ? ? 1? ? 1 ? 2? ? 1? ? 1? 2?кг, не

втулок ?мость ????????????? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?более

? ?7:24 ?Морзе? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????????????????????????????

6103-0001? ?40 ?2 ?17,780?44,45 ?63 ?45 ?115?14,9?- ?- ?95 ?10?2,5?1 ?3 ?- ?1 ?0,77

????????????????? ?????????????? ? ? ????????????????? ? ? ? ? ? ? ???????

6103-0002? ? ?3 ?23,825? ? ? ?125?20,2?17?84 ? ? ? ? ? ? ? ?0,75

??????????????????????????????????????????????????????????????????????? ????? ??????? ???????

6103-0009? ?45 ?2 ?17,780?57,15 ?80 ?50 ?130?14,9?- ?- ?110? ?4,5? ?5 ?1 ? ?1,16

????????????????? ?????????????? ? ? ?????????? ? ? ? ? ? ? ? ? ???????

6103-0011? ? ?3 ?23,825? ? ? ?140?20,2? ? ? ? ? ? ? ? ? ?1,27

????????????????? ?????????????? ? ? ? ????????????? ? ? ? ? ? ? ???????

6103-0012? ? ?4 ?31,267? ? ? ? ?26,5?21?107? ? ? ? ? ? ? ?1,05

?????????????????????????????????????????????????????????????????????????? ???? ? ??????????

6103-0003? ?50 ?3 ?23,825?69,85 ?100?60 ?160?20,2?- ?- ?130?12? ?2 ? ? ?2 ?2,82

????????????????? ?????????????? ? ? ? ?????? ? ? ? ? ? ? ? ? ???????

6103-0004? ? ?4 ?31,267? ? ? ? ?26,5? ? ? ? ? ? ? ? ? ?2,44

????????????????? ?????????????? ? ????????????????????? ? ? ? ? ? ? ???????

6103-0005? ? ?5 ?44,399? ? ?70 ?200?38,2?25?135? ? ? ? ? ? ? ?2,98

??????????????????????? ? ???????????????????? ???????????? ? ? ???? ? ???????

6103-0007? ?60 ? ? ?107,95?160?80 ?250? ?- ?- ?210? ? ? ?10? ? ?9,58

????????????????? ?????????????? ? ????????????????????? ? ? ? ? ? ? ???????

6103-0008? ? ?6 ?63,348? ? ?100?260?54,6?32?188? ? ? ? ? ? ? ?8,68

Примечание. Допускается для поверхности конуса Морзе 2 параметр шероховатости Ra <= 0,8 мкм по ГОСТ 2789-73.

Пример условного обозначения втулки для конца шпинделя 40 с конусом Морзе 2:

Втулка 6103-0001 ГОСТ 13790-68

(Измененная редакция, Изм. N 1, 2, 3.)

2. Материал - сталь марки 40Х по ГОСТ 4543-71. Допускается применение сталей других марок с механическими свойствами не ниже указанной.

(Измененная редакция, Изм. N 3.)

3 - 5. (Исключены, Изм. N 1.)

ИС NORMPROD: примечание.

Взамен ГОСТ 25557-82 Приказом Ростехрегулирования от 12.07.2007 N 171-ст с 1 января 2008 года введен в действие ГОСТ 25557-2006. ГОСТ 25557-2006 утратил силу с 1 января 2018 года в связи с введением в действие ГОСТ 25557-2016 (Приказ Росстандарта от 20.03.2017 N 160-ст).

6. Конусы Морзе - по ГОСТ 25557-82.

7. Размеры концов втулок конусностью 7:24 и технические требования к ним - по ГОСТ 24644-81.

(Измененная редакция, Изм. N 2.)

8. (Исключен, Изм. N 1.)

9. Покрытие - Хим. Окс. прм - по ГОСТ 9.073-77, кроме наружной конусной поверхности и внутреннего конуса Морзе.

10. Маркировать: обозначение и товарный знак предприятия-изготовителя.

11. Остальные технические требования - по ГОСТ 17166-71.

(Введен дополнительно, Изм. N 1.)
