"ГОСТ 8955-75. Межгосударственный стандарт. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты прямые длинные. Основные размеры"

(введен в действие Постановлением Госстандарта СССР от 14.11.1975 N 2901)

(ред. от 01.03.1983)

"ГОСТ 8955-75. Межгосударственный стандарт. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты прямые длинные. Основные размеры"
(введен в действие Постановлением Госстандарта СССР от 14.11.1975 N 2901)
(ред. от 01.03.1983)

Введен в действие

Постановлением Государственного

комитета стандартов

Совета Министров СССР

от 14 ноября 1975 г. N 2901

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА

С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.

МУФТЫ ПРЯМЫЕ ДЛИННЫЕ

ОСНОВНЫЕ РАЗМЕРЫ

Ductile iron fittings with parallel thread for pipelines.

Straight long sockets. Basic dimensions

ГОСТ 8955-75

Список изменяющих документов

(в ред. Изменения N 1, утв. в сентябре 1980 г.,

Изменения N 2, утв. в марте 1983 г.)

Группа В61

МКС 23.040.60

Взамен

ГОСТ 8955-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 N 2901 дата введения установлена

1 января 1977 года

Ограничение срока действия снято по протоколу N 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

Издание (сентябрь 2010 г.) с Изменениями N 1, 2, утвержденными в сентябре 1980 г. и марте 1983 г. (ИУС 11-80, 7-83).

1а. Муфты должны изготовлять двух исполнений:

1 - с правой резьбой;

2 - с право-левой резьбой.

Стандарт полностью соответствует СТ СЭВ 3303-81.

(Введен дополнительно, Изм. N 2).

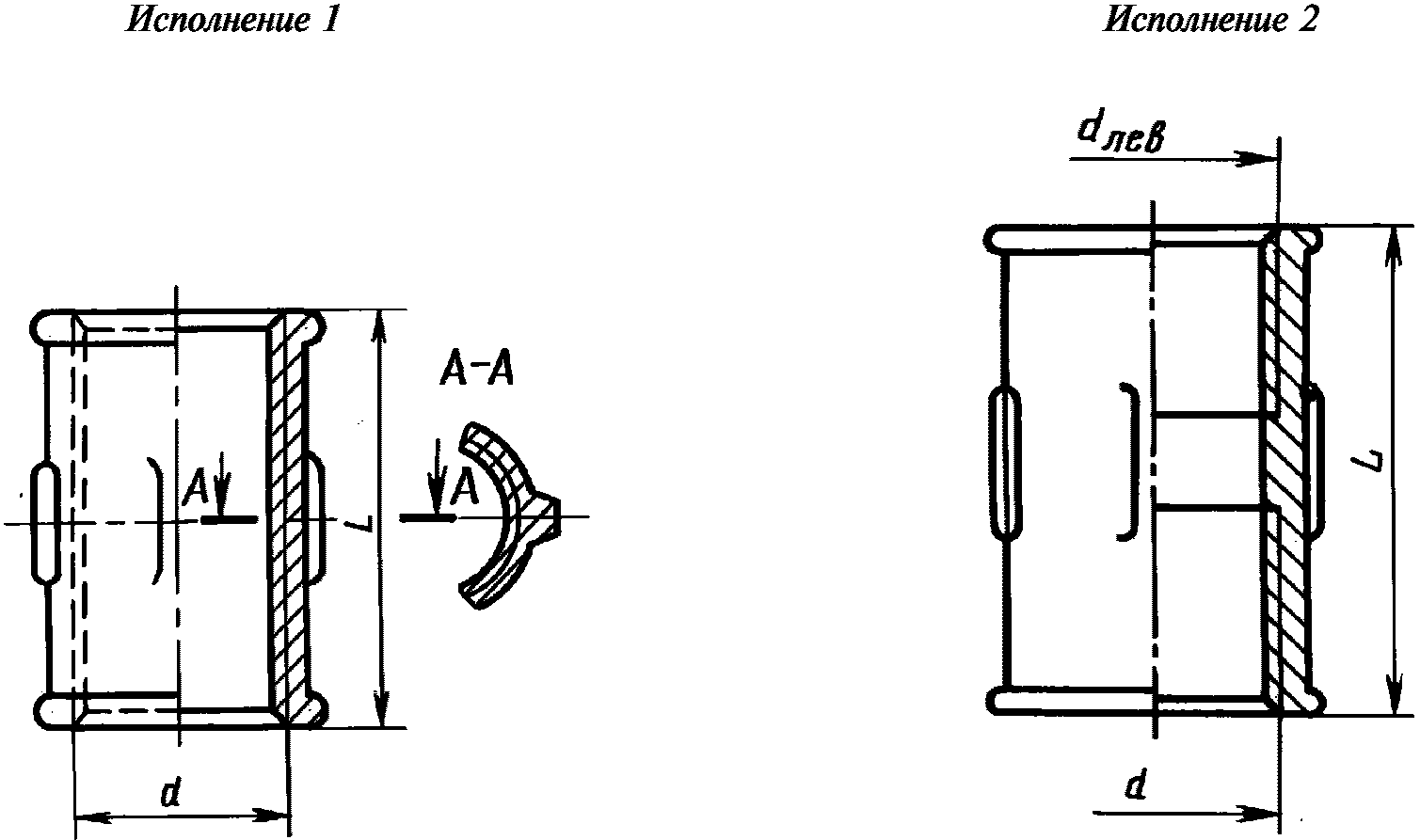

1. Основные размеры муфт должны соответствовать указанным на чертеже и в таблице.

Примечание. Чертеж не определяет конструкцию муфты.

Размеры в мм

Условный проход D_у	Резьба d	L	Число ребер	Масса без покрытия, кг, не более <*>
				Вариант по ГОСТ 8944-75
				1	2
8	G 1/4 - B	27	2	0,034	0,036
10	G 3/8 - B	30	2	0,044	0,047
15	G 1/2 - B	36	2	0,074	0,079
20	G 3/4 - B	39	2	0,108	0,111
25	G 1 - B	45	4	0,173	0,173
32	G 1 1/4 - B	50	4	0,245	0,245
40	G 1 1/2 - B	55	4	0,342	0,296
50	G 2 - B	65	6	0,560	0,506
(65)	G 2 1/2 - B	74	6	0,780	0,703
(80)	G 3 - B	80	6	1,000	1,010
(100)	G 4 - B	94	6	1,975	1,805

--------------------------------

<*> Для справок.

Примечания:

1. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.

2. Муфты с D_у, указанными в таблице в скобках, применять не рекомендуется.

Примеры условных обозначений

Прямой длинной муфты исполнения 1 без покрытия с D_у = 40 мм:

Муфта длинная 1-40 ГОСТ 8955-75

То же, с цинковым покрытием:

Муфта длинная 1-Ц-40 ГОСТ 8955-75

(Измененная редакция, Изм. N 1, 2).

2. Конструктивные размеры и технические требования - по ГОСТ 8944-75.
