"ГОСТ 12017-81*. Шкворни сцепные автомобильных полуприцепов. Типы и основные размеры"
(введен Постановлением Госстандарта СССР от 13.08.1981 N 3866)
(ред. от 01.03.1984)

"ГОСТ 12017-81*. Шкворни сцепные автомобильных полуприцепов. Типы и основные размеры"
(введен Постановлением Госстандарта СССР от 13.08.1981 N 3866)
(ред. от 01.03.1984)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 13 августа 1981 г. N 3866
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШКВОРНИ СЦЕПНЫЕ АВТОМОБИЛЬНЫХ ПОЛУПРИЦЕПОВ
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
Fifth-wheel king pins of automobile semi-trailers.
Types and basic dimensions
ГОСТ 12017-81*
Список изменяющих документов
(в ред. Изменения N 1, утв. в марте 1984 г.)
Группа Д25
ОКП 45 8000
Взамен ГОСТ 12017-74
Срок введения
1 января 1983 года
Постановлением Госстандарта от 29.03.84 N 1134 снято ограничение срока действия.
Переиздание (декабрь 1998 г.) с Изменением N 1, утвержденным в марте 1984 г. (ИУС 7-84).
1. Настоящий стандарт распространяется на сцепные шкворни автомобильных полуприцепов и устанавливает их типы и размеры.
Стандарт не распространяется на сцепные шкворни автомобильных полуприцепов, которые передают мощность для привода активных осей полуприцепов или различных механизмов, установленных на полуприцепах.
Стандарт соответствует СТ СЭВ 3638-82, а также международным стандартам ИСО 337-81 и ИСО 4086-82 в части, касающейся основных размеров сцепных шкворней.
2. Сцепные шкворни автомобильных полуприцепов следует изготовлять двух типов:
50 - для полуприцепов с полной массой не более 55 т;
90 " " " " " свыше 55 до 110 т.

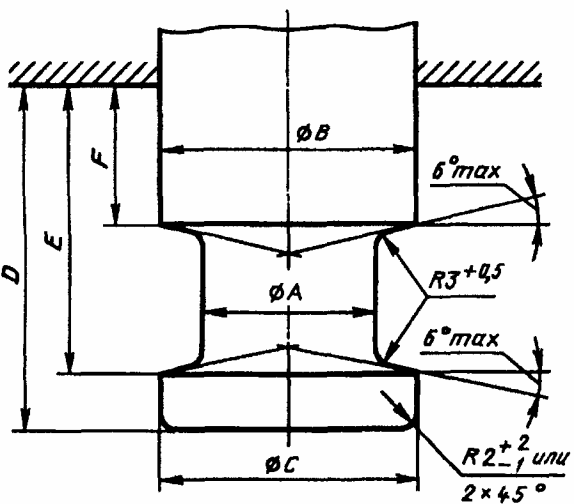

3. Размеры сцепных шкворней автомобильных полуприцепов должны соответствовать указанным на чертеже и в таблице.
мм
??????????????????????????????????????????????????????????????????
Обозначение ? Значение для типа
размера ????????????????????????????????????????????????
? 50 ? 90
????????????????????????????????????????????????
? Номин. ? Пред. откл. ? Номин. ? Пред. откл.
??????????????????????????????????????????????????????????????????
А ?50,8 ?+/- 0,1 ?89 ?+/- 0,1
В ?73,0 ? ?114 ?
? ???????????????? ???????????????
С ?71,5 ?+/- 0,4 ?111 ?+/- 0,4
F ?35,0 ?-1,5 ?21 ?-1,5
Е ?70,0 ?+1,5 ?59 ?+1,5
D ?84,0 ?-1,5 ?74 ?-2,0
Допускается устанавливать на полуприцепах специального назначения с полной массой свыше 40 т сцепные шкворни автомобильных полуприцепов размерами, согласованными между потребителем и изготовителем.
Установку сцепного шкворня на полуприцепе рекомендуется выполнять так, как указано в Приложении.
1 - 3. (Измененная редакция, Изм. N 1.)
Приложение
Рекомендуемое
УСТАНОВКА СЦЕПНОГО ШКВОРНЯ НА ПОЛУПРИЦЕПЕ

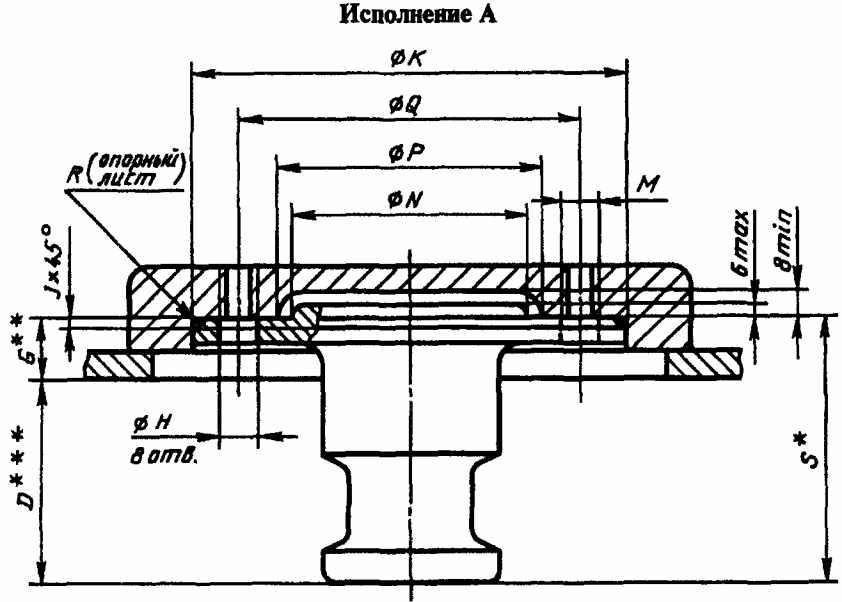

Исполнение А
--------------------------------
<*> Размер S относится к соответствующему размеру шкворня.
<**> Размер G должен быть проверен перед установкой новой детали.
<***> Размер D является контрольным для установленного шкворня, т.е. должен быть проверен после установки
мм
?????????????????????????????????????????????????????????????????????
Тип ? К ? Q ?Р, не?N, не? S ? D
сцеп- ? ????????????????менее?более??????????????????????????
ного ? ?номин.? пред. ? ? ?номин.?пред.?номин.?пред.
шкворня? ? ? откл. ? ? ? ?откл.? ?откл.
?????????????????????????????????????????????????????????????????????
50 ?200Н9/d8?150 ?+/- 0,1?116 ?112 ?109 ?-0,5 ?84 ?-1,5
90 ?240Н9/d8?180 ?+/- 0,1?120 ?116 ?112 ?-0,5 ?74 ?-2,0
Продолжение
??????????????????????????????????????????????????????????????????
Тип сцепного? G ? Н ? М ? I ? R
шкворня ???????????????? ? ? ?????????????????
?номин.? пред. ? ? ? ?номин. ? пред.
? ? откл. ? ? ? ? ? откл.
??????????????????????????????????????????????????????????????????
50 ?25,5 ?+/- 0,5?15,5 ?14 ?2 ?1 ?+0,5
90 ?39,0 ?+0,5 ?21,0 ?20 ?3 ?2 ?+0,5
? ?-1,0 ? ? ? ? ?

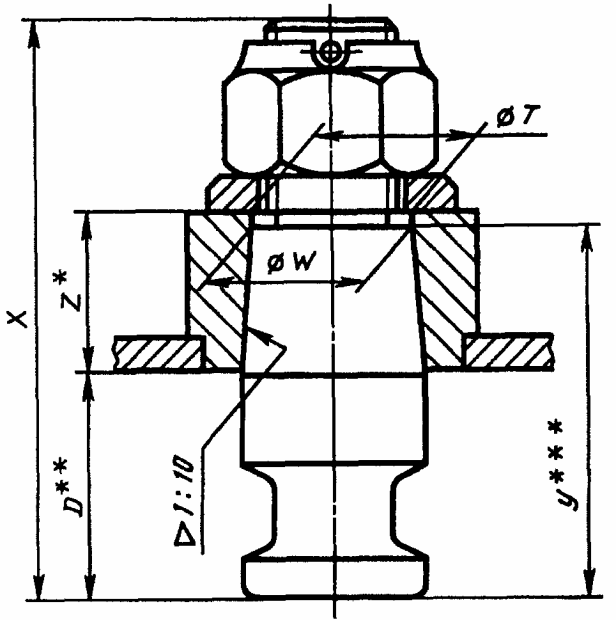

Исполнение Б
--------------------------------
<*> Размер Z должен быть проверен перед установкой новой детали.
<**> Размер D является контрольным для установленного нового шкворня (т.е. должен быть проверен после установки).
<***> Размер Y относится к соответствующему размеру шкворня.
мм
?????????????????????????????????????????????????????????????????????????????????
Тип ? Т ? W ?Х, не? D ? Z ? Y
сцеп- ???????????????????????????более??????????????????????????????????????????
ного ?номин.?пред.?номин.?пред.? ?номин.?пред.?номин.? пред. ?номин.?пред.
шкворня? ?откл.? ?откл.? ? ?откл.? ? откл. ? ?откл.
?????????????????????????????????????????????????????????????????????????????????
50 ?67 ?+0,05?67,4 ?+0,05?220 ?84 ?-1,5 ?60 ?-0,5 ?139 ?-0,5
90 ?104,4 ?+0,05?105 ?+0,05?230 ?74 ?-2,0 ?95 ?+/- 0,5 ?164 ?-0,1
