ГОСТ 8484-82. Государственный стандарт Союза ССР. Плиты подоконные железобетонные для производственных зданий. Конструкция и размеры

Приложение 1

Приложение 2. Схема установки подоконных плит в плане

Утвержден и введен в действие

Постановлением Госстроя СССР

от 30 июля 1982 г. N 197

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПОДОКОННЫЕ ЖЕЛЕЗОБЕТОННЫЕ

ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Reinforced concrete window boards for production buildings.

Design and dimensions

ГОСТ 8484-82

Группа Ж33

ОКП 58 9420

Взамен ГОСТ 8484-71,

кроме типов и основных

размеров плит

Дата введения

1 июля 1983 года

Разработан Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР.

Исполнители: Ц.Б. Абрамович (руководитель темы); Г.М. Смилянский, канд. техн. наук; В.А. Хвостов.

Внесен Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР.

Директор Ю.Н. Хромец.

1. Настоящий стандарт распространяется на подоконные железобетонные плиты (далее - плиты), предназначаемые для применения в оконных проемах стен производственных зданий, и устанавливает конструкцию и размеры плит.

2. Плиты должны удовлетворять требованиям ГОСТ 6785-80 и настоящего стандарта.

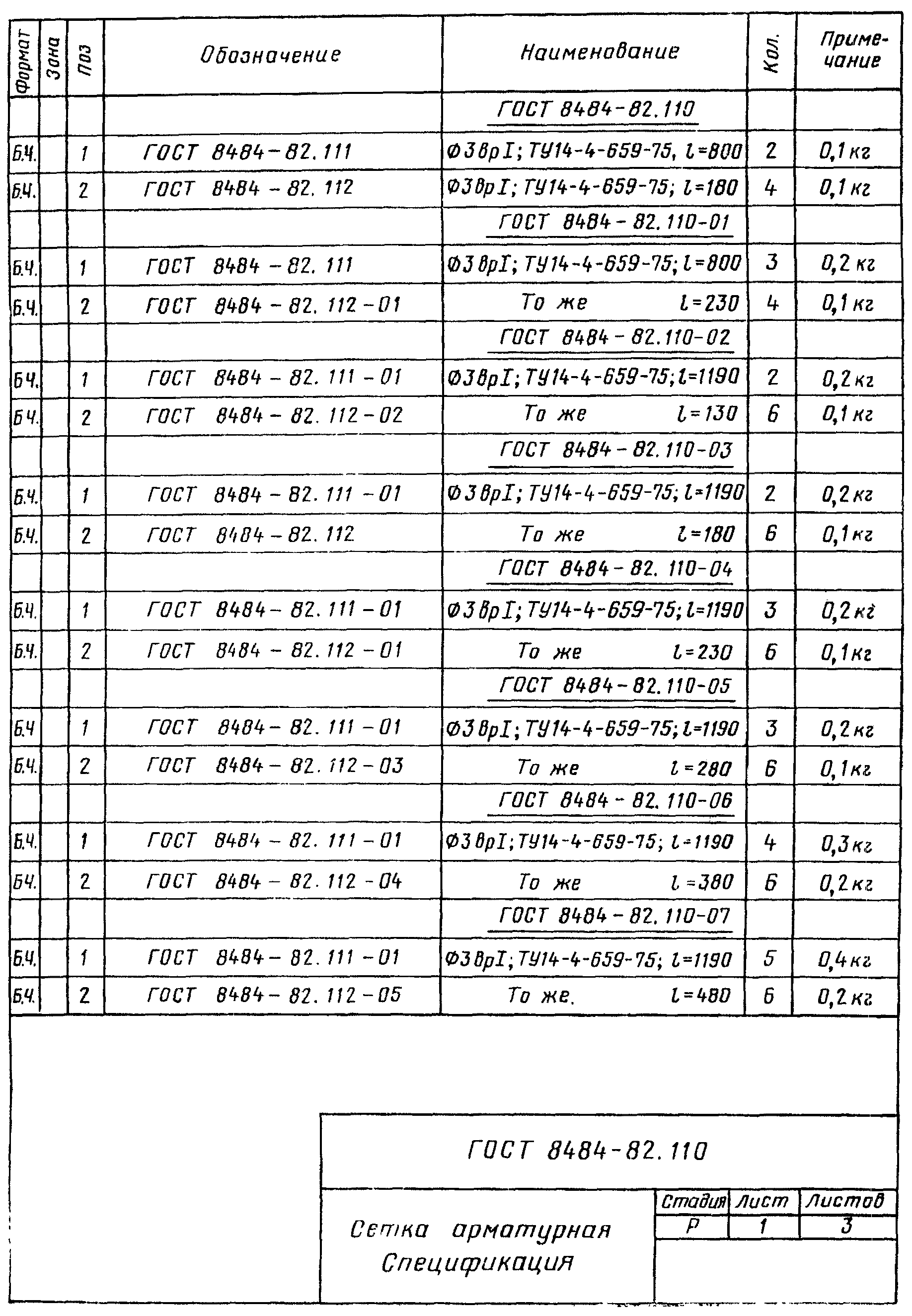

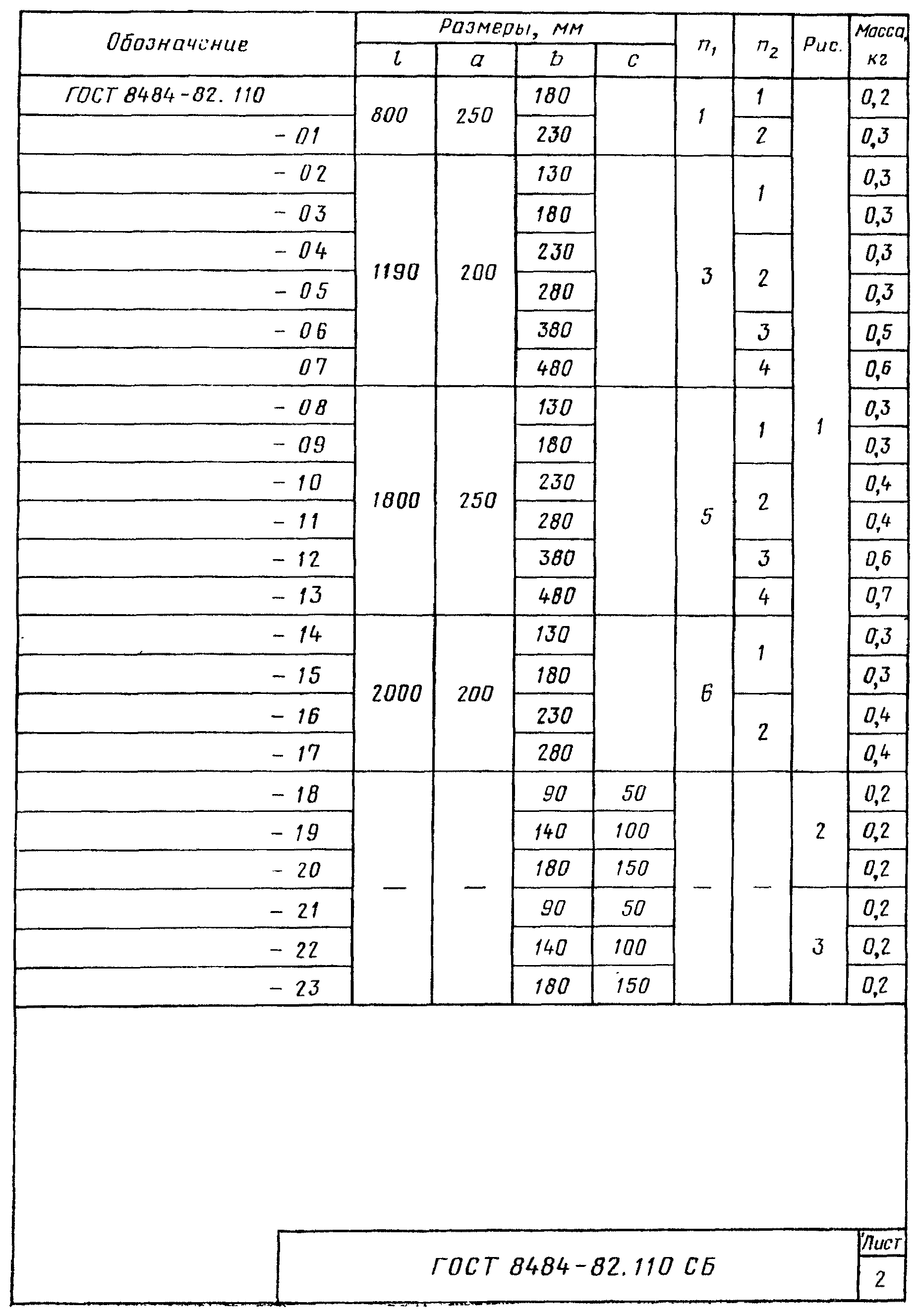

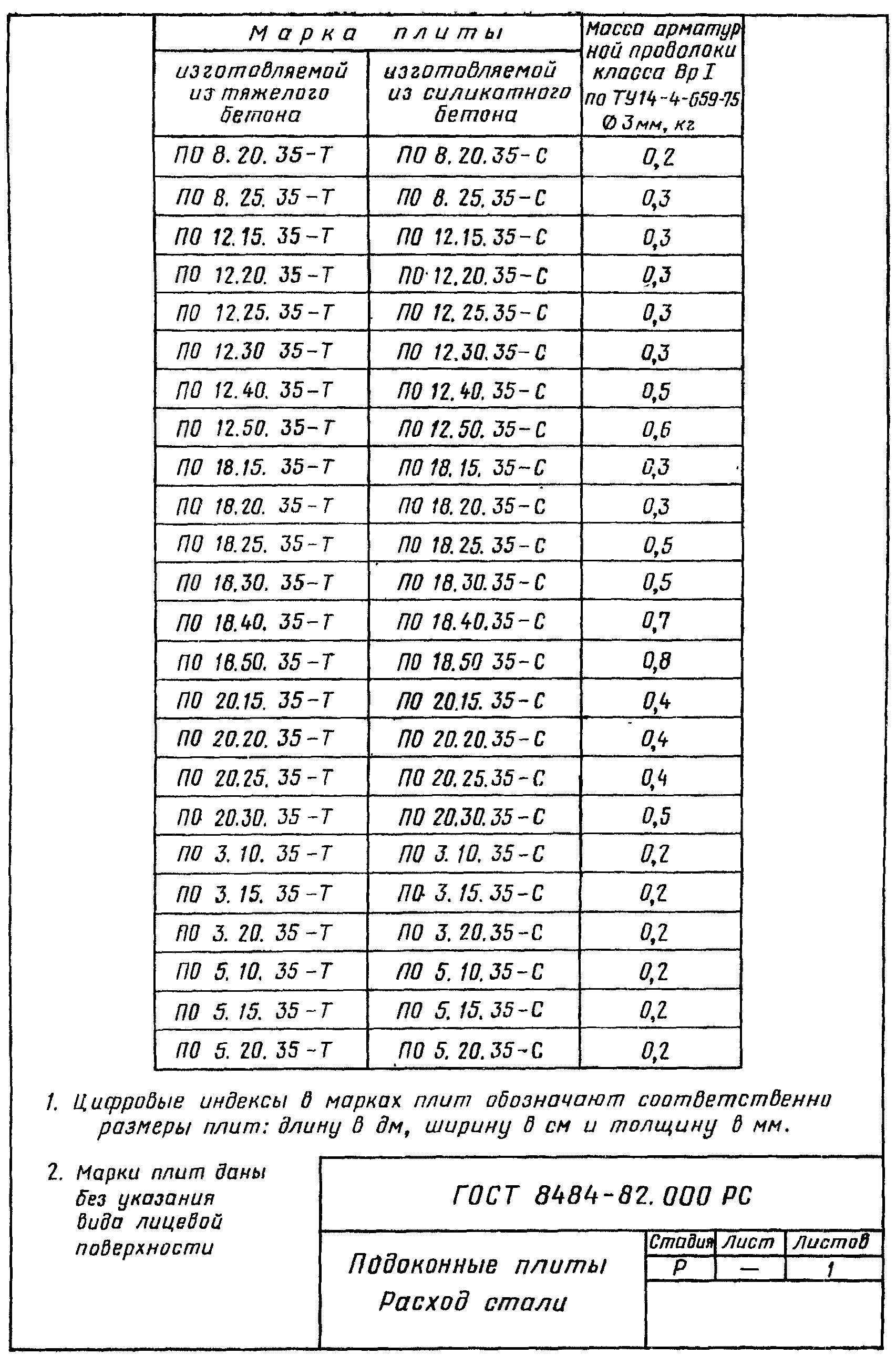

3. Конструкция и размеры плит должны приниматься в соответствии с рабочей документацией, приведенной в обязательном Приложении 1.

4. Изготовление арматурных стенок следует производить контактной точечной сваркой в соответствии с требованиями ГОСТ 14098-68, ГОСТ 10922-75 и СН 393-78.

Дуговая сварка крестообразных соединений не допускается.

5. Толщина защитного слоя бетона для арматурных сеток обеспечивается фиксаторами из бетона, пластмассы или других неметаллических материалов.

6. Примеры расположения подоконных плит в оконных проемах стен из железобетонных панелей, блоков, кирпича и трехслойных металлических панелей с утеплителем из пенополиуретана приведены в справочном Приложении 2.

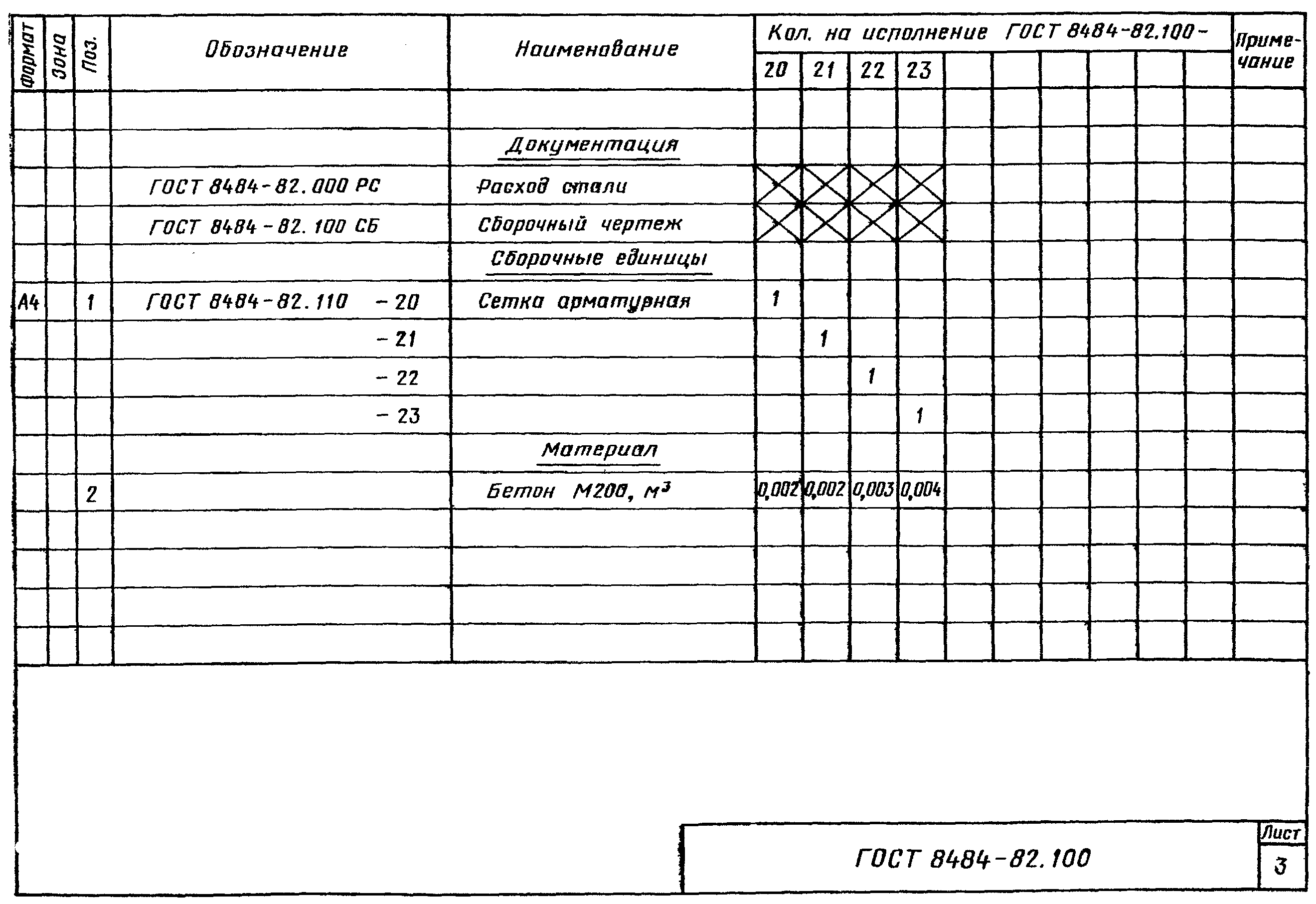

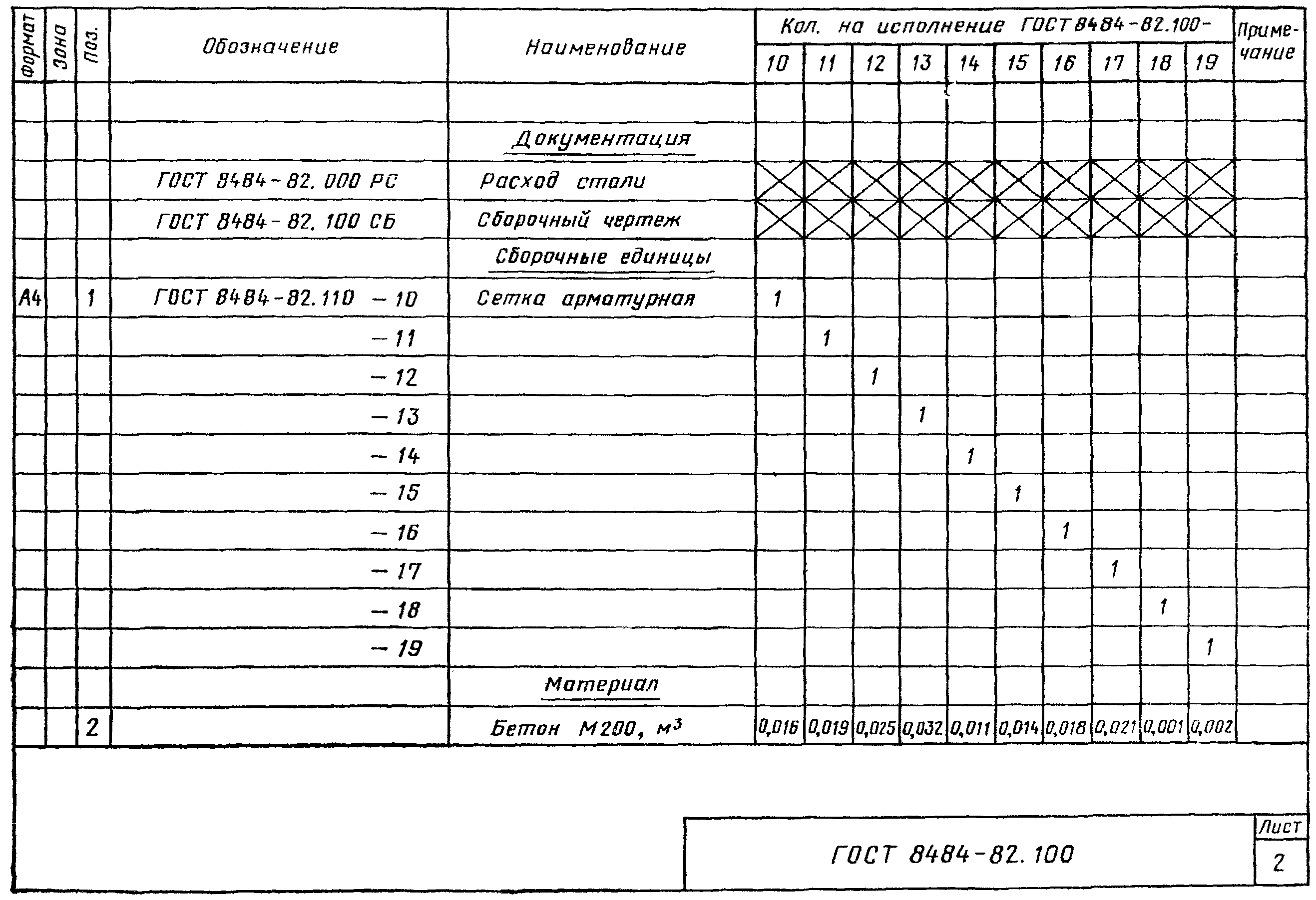

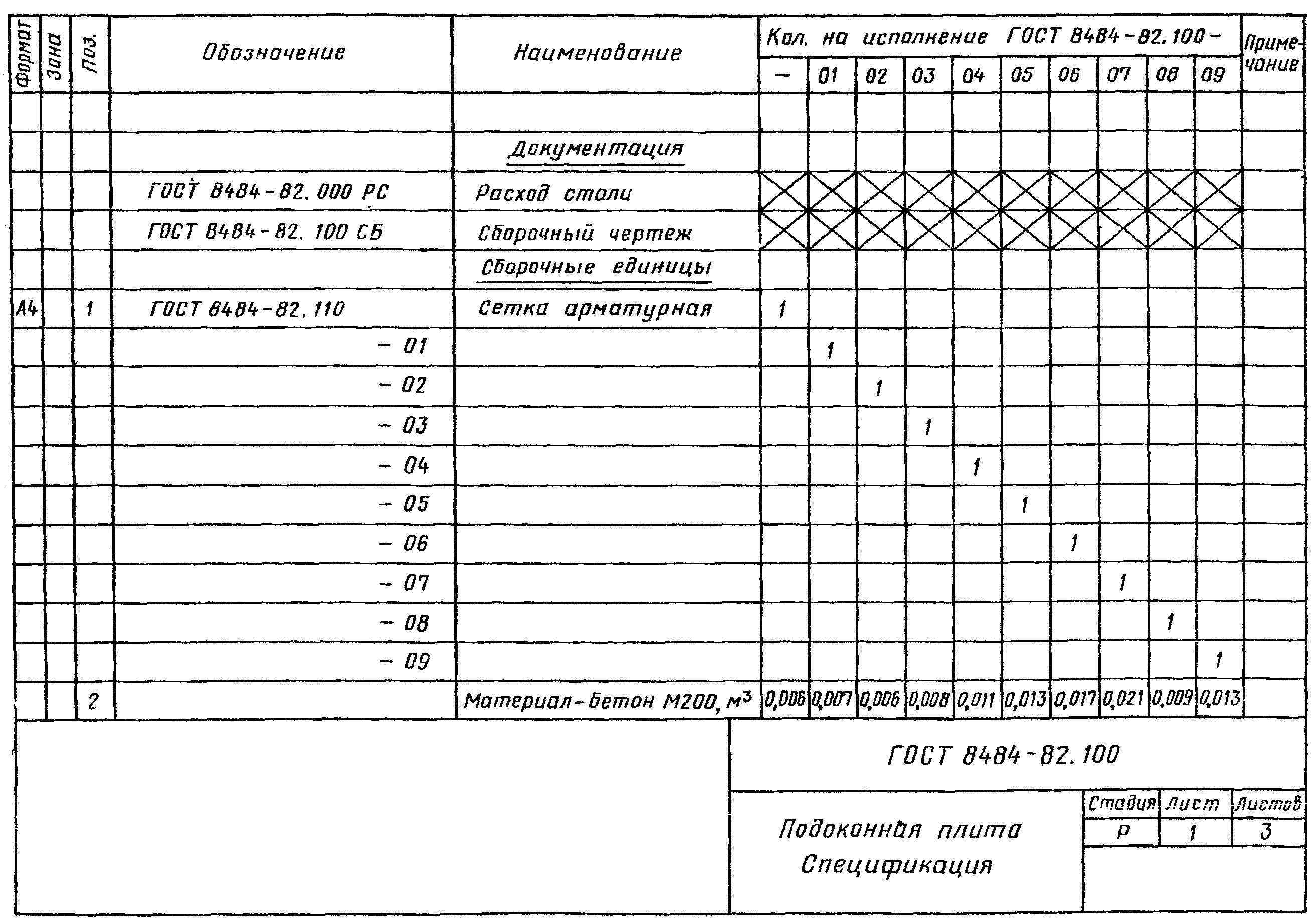

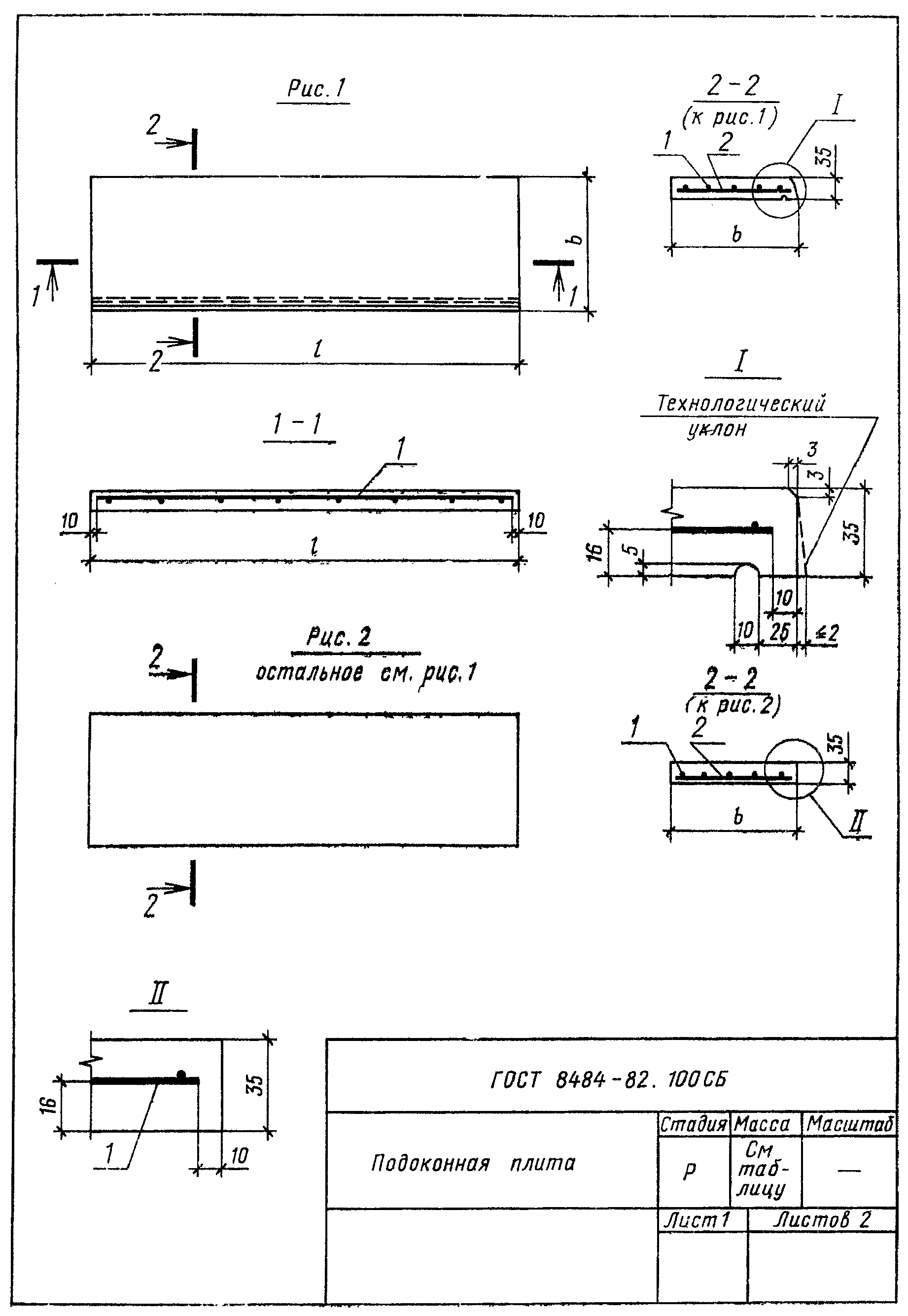

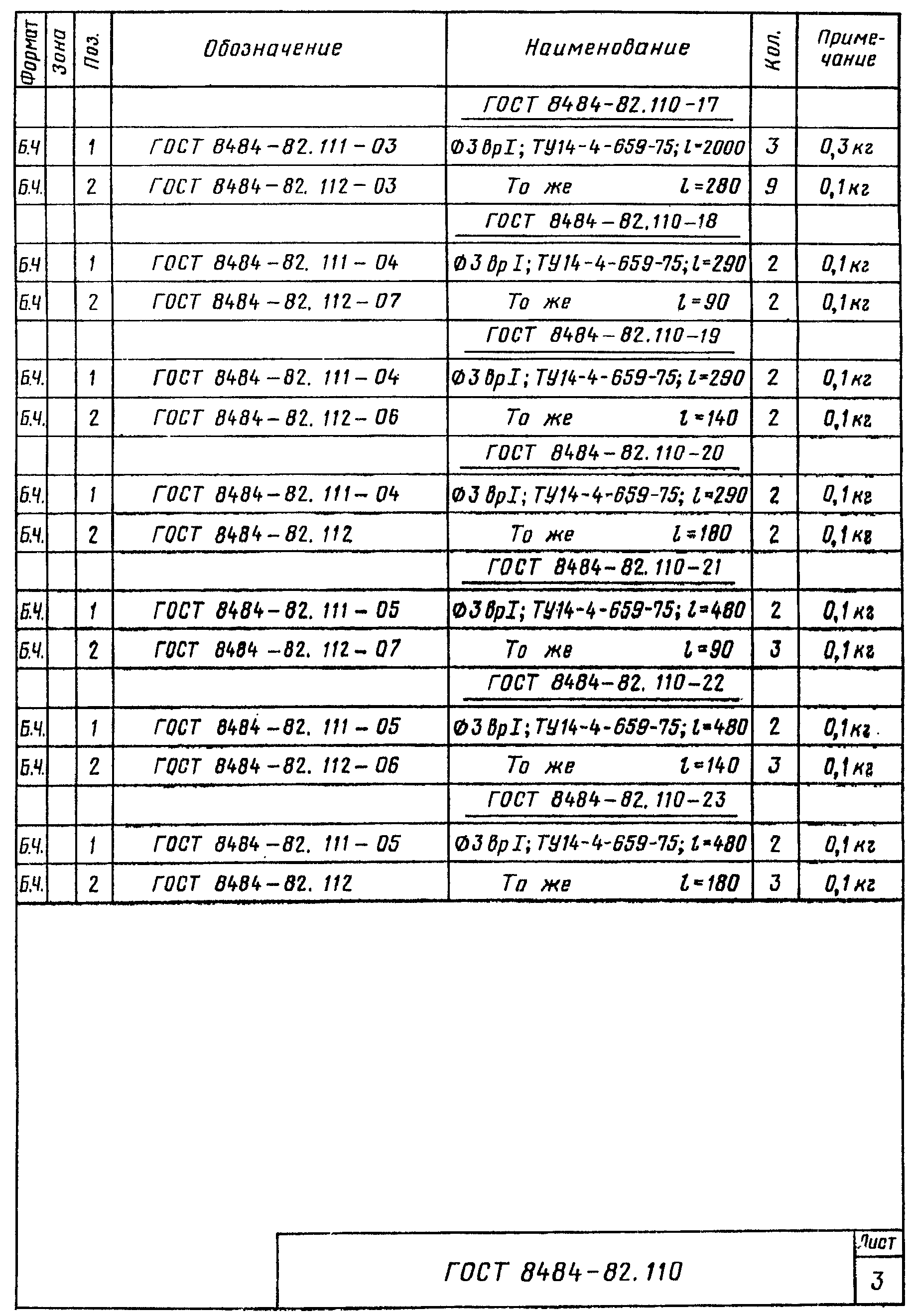

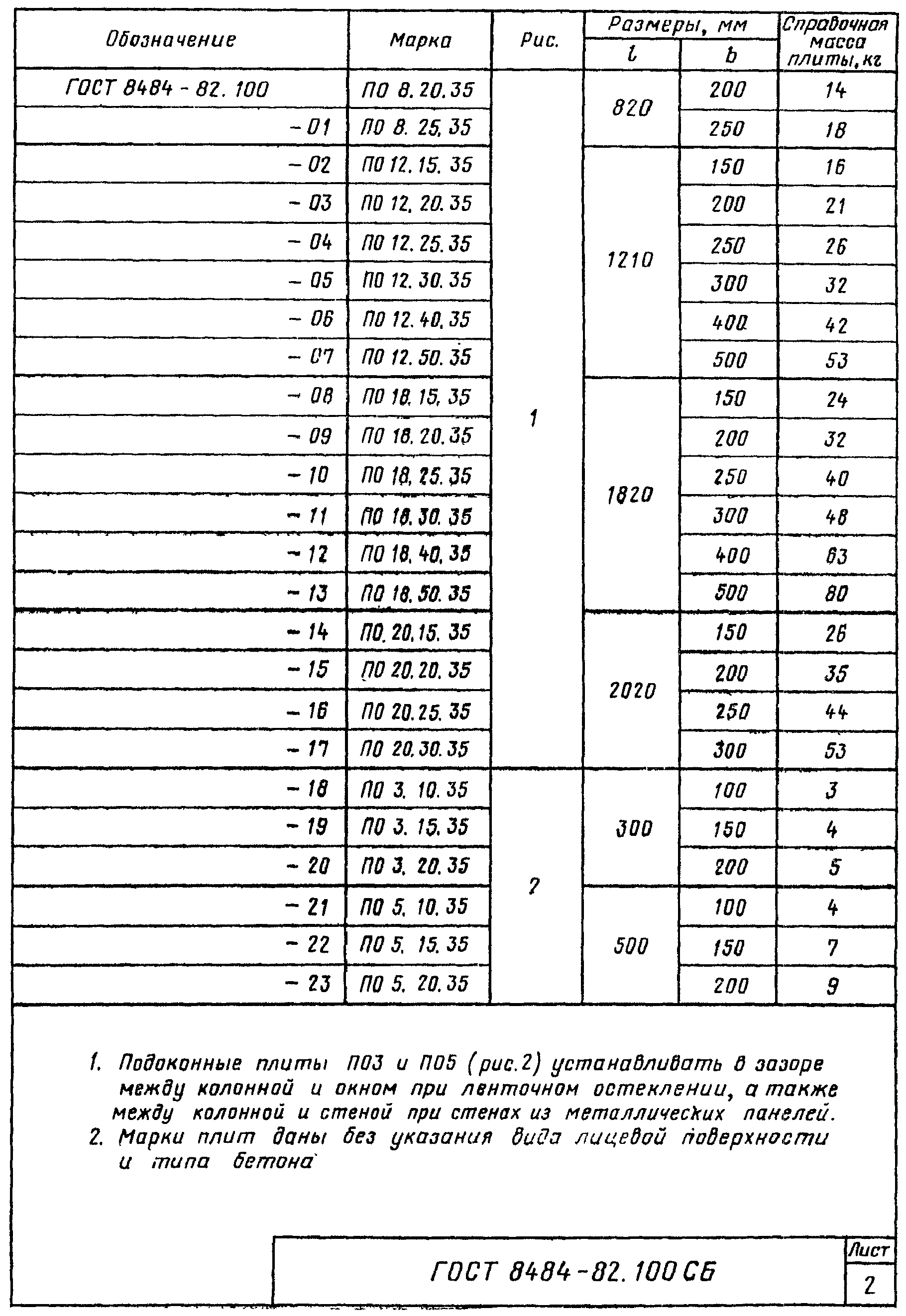

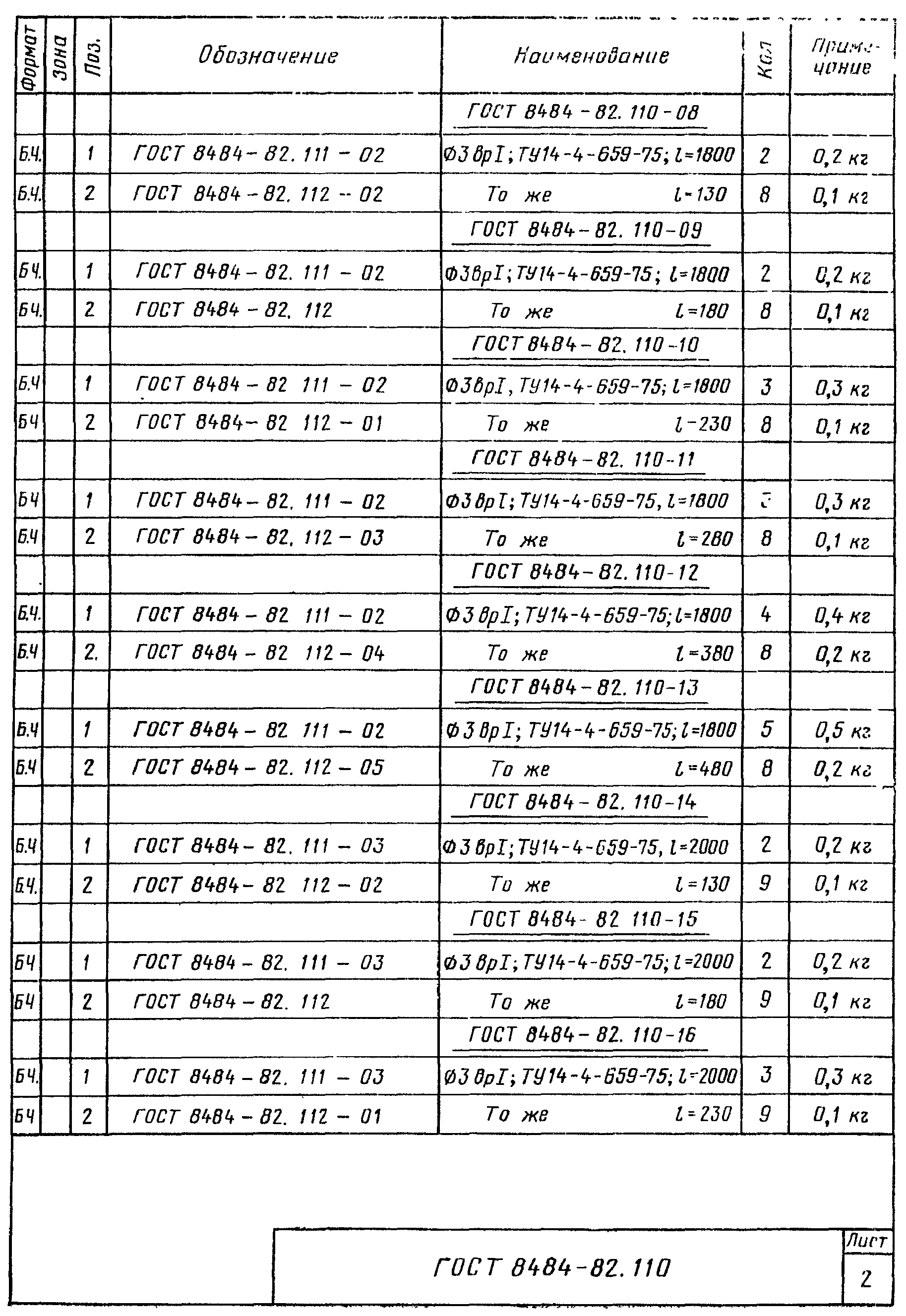

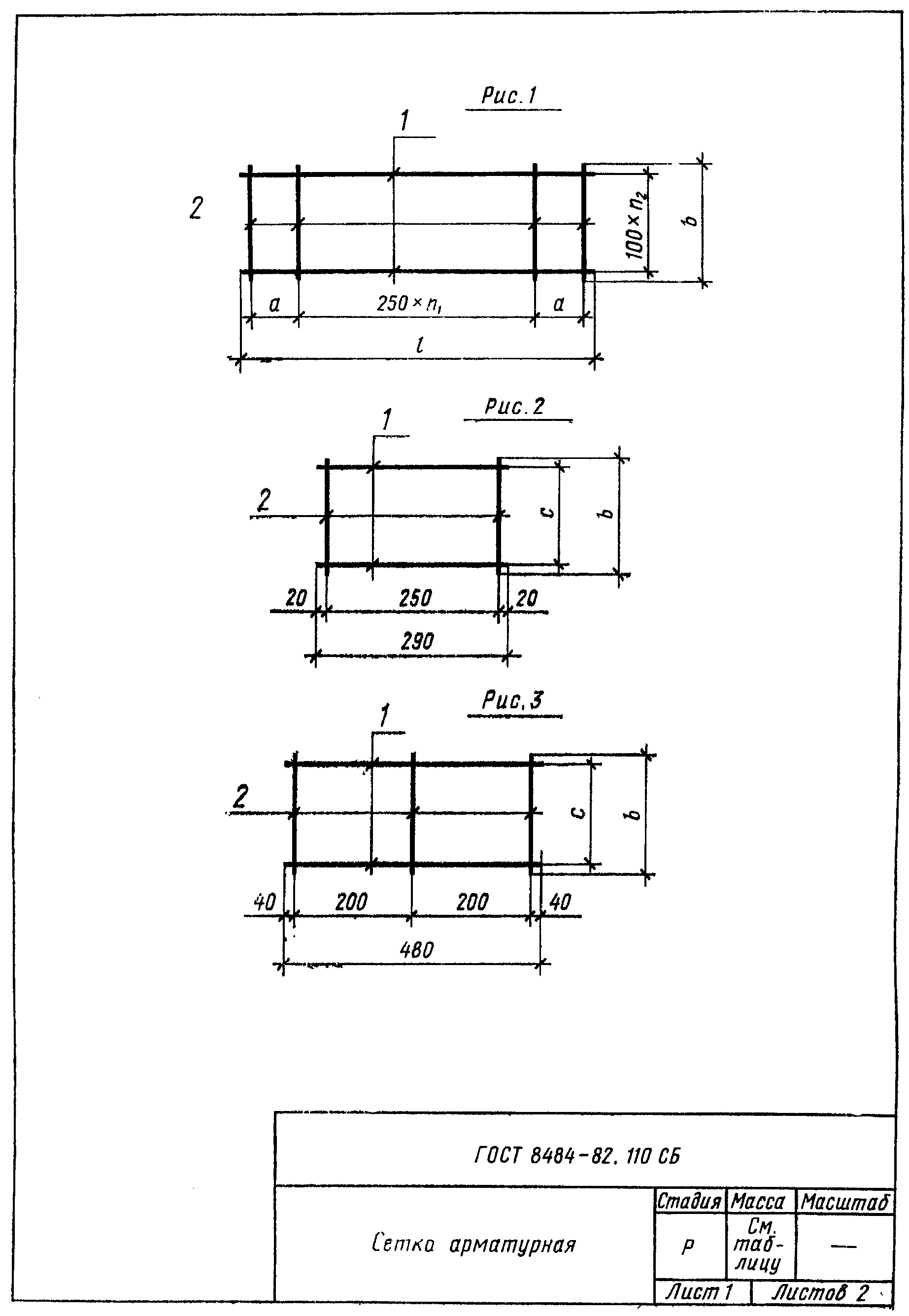

Приложение 1

Обязательное

Приложение 2

Справочное

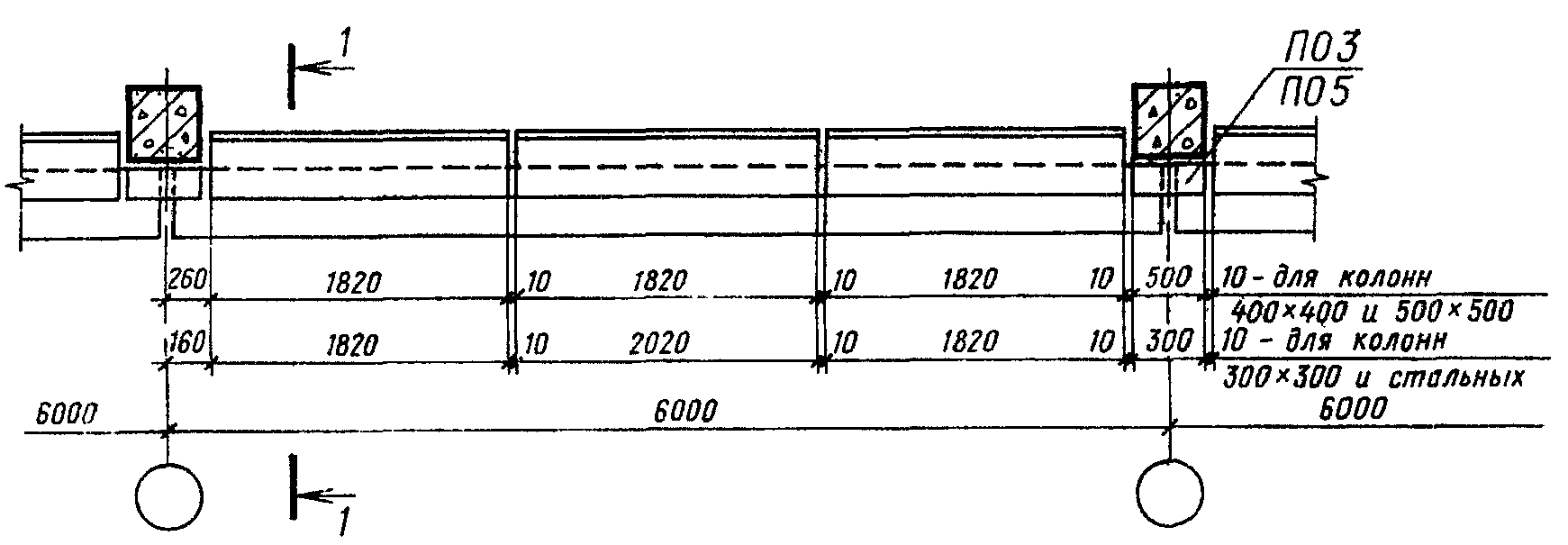

СХЕМА УСТАНОВКИ ПОДОКОННЫХ ПЛИТ В ПЛАНЕ

а) Стены из железобетонных панелей, блоков и кирпича при ширине оконного проема:

Черт. 1

Черт. 2

Черт. 3

1. Заполнение проемов условно не показано.

2. Сечение 1 - 1 см. на черт. 9.

Черт. 4

Ленточное остекление

Черт. 5

1. Заполнение проемов условно не показано.

2. Сечение 1 - 1 см. на черт. 9.

б) Стены из трехслойных металлических панелей с утеплителем из пенополиуретана с опиранием их на цокольные железобетонные панели при ширине оконного проема:

Черт. 6

Черт. 7

Черт. 8

Сечения 2 - 2 и 3 - 3 см. на черт. 10 и 11.

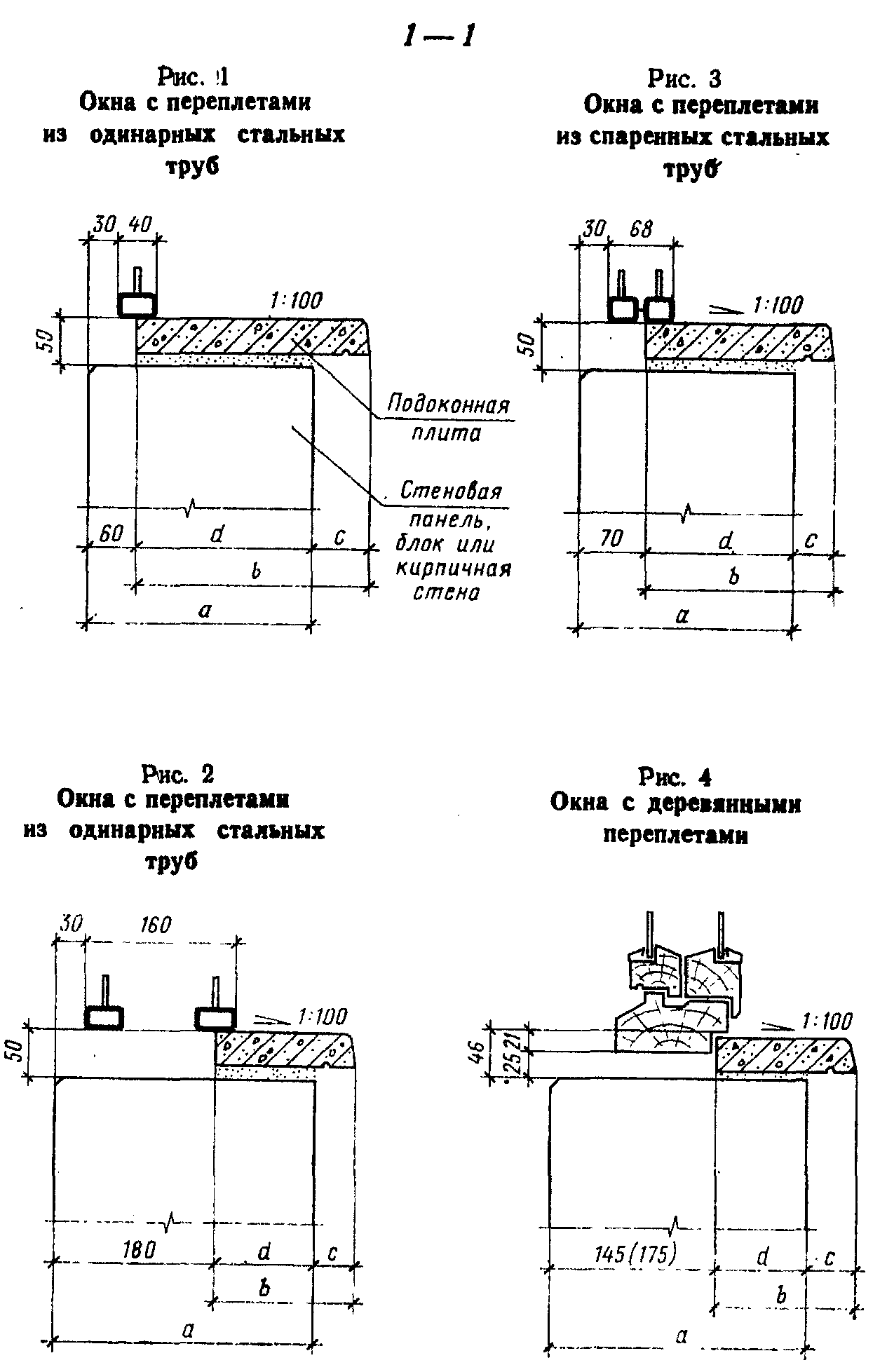

Черт. 9

1. Значения буквенных размеров см. в табл. 1.

2. Размер в скобках на рис. 4 для ширины брусков коробки 124 мм.

К сечению 1 - 1

Таблица 1

Размеры, мм

Рис.	Вид остекления	a	b	c	d	Примечание
1	Одинарное	200	250	110	140	-
1	Одинарное	250	300	110	190	-
2	Двойное	250	150	80	70 <*>	-
		300	200	80	120
		380	300	100	200
		400	300	80	220
		500	400	80	320
		510	400	70	330
		640	500	40	460
3	Одинарное или двойное	200	200	70	130	-
		250	250	70	180
		300	300	70	230
		380	400	90	310
		400	400	70	330
		500	500	70	430
		510	500	60	440
4	Одинарное или двойное	250	200	95	105	Для окон с шириной брусков коробки 94 мм
		300	250	95	155
		380	300	65	235
		400	300	45	255
		500	500	145	355
		510	500	135	365
		250	150	75	75 <*>	Для окон с шириной брусков коробки 124 мм
		300	200	75	125
		380	300	95	205
		400	300	75	225
		500	400	65	335
		510	400	65	335
		640	500	35	465

-----------------------------------

<*> В местах стыков подоконных плит предусматриваются кронштейны по чертежам узлов окон.

Черт. 10

К сечению 2 - 2

Таблица 2

мм

Толщина панелей	a	b	c	d
46,6	128,6	200	60	140
46,6	128,6	250	110	140
61,6	143,6	250	80	170
81,6	163,6	250	70	180
91,6	173,6	250	60	190
50	132	250	90	160
80	162	250	70	180
100	182	300	95	205

Черт. 11

К сечению 3 - 3

Таблица 3

мм

Толщина панелей	b	c	d
46,6	200	60	140
46,6	250	110	140
61,6	200	80	120
91,6	200	60	140
81,6	200	70	130
50	200	90	110
80	200	70	130
100	200	95	105
