Название документа

"ГОСТ 8320.2-83. Государственный стандарт Союза ССР. Профили периодические поперечно-винтовой прокатки четырехступенчатые для валов электродвигателей. Сортамент"

(введен в действие Постановлением Госстандарта СССР от 20.04.1983 N 1974)

"ГОСТ 8320.2-83. Государственный стандарт Союза ССР. Профили периодические поперечно-винтовой прокатки четырехступенчатые для валов электродвигателей. Сортамент"
(введен в действие Постановлением Госстандарта СССР от 20.04.1983 N 1974)

Введен в действие

Постановлением Госстандарта СССР

от 20 апреля 1983 г. N 1974

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ ПЕРИОДИЧЕСКИЕ

ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ

ЧЕТЫРЕХСТУПЕНЧАТЫЕ ДЛЯ ВАЛОВ ЭЛЕКТРОДВИГАТЕЛЕЙ

СОРТАМЕНТ

Periodic quadristep sections produced

by cross-helical rolling for electric motor shafts.

Dimensions

ГОСТ 8320.2-83

Группа В22

ОКП 09 4400

Взамен

ГОСТ 8320.2-73

Постановлением Государственного комитета СССР по стандартам от 20 апреля 1983 г. N 1974 срок действия установлен с 01.01.1985 до 01.01.1990.

1. Настоящий стандарт распространяется на горячекатаные круглые периодические четырехступенчатые профили для валов электродвигателей, изготовляемые поперечно-винтовой прокаткой.

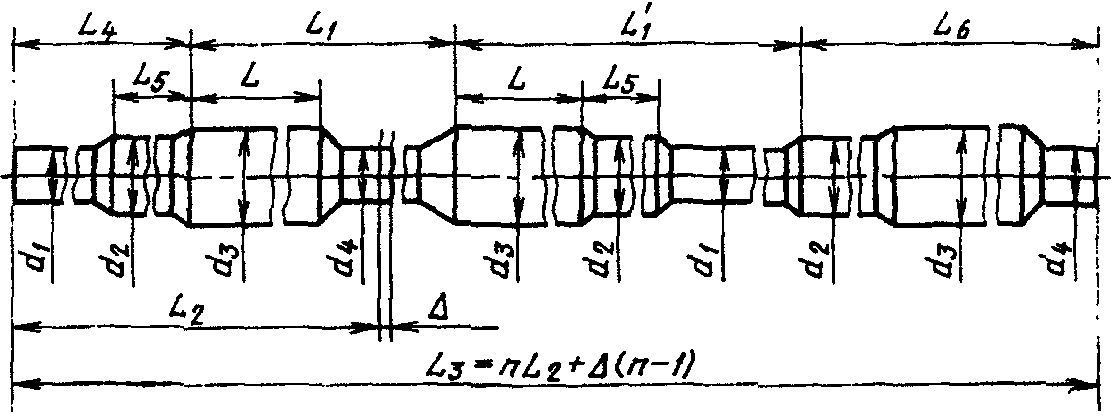

2. Размеры, предельные отклонения по ним должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

???????????????????????????????????????????????????????????????????????????

Номер ? L ? L ? L' ? L ? L ? L ? L

профиля ? ? 1 ? 1 ? 2 ? 3 ? 4 ? 5

?????????????????????????????????????????????????????????????????

?Но- ?Пред.?Но- ?Пред.?Но- ?Пред.?Но- ?Но- ?Но- ?Пред.?Но- ?Пред.

?мин.?откл.?мин.?откл.?мин.?откл.?мин.?мин.?мин.?откл.?мин.?откл.

???????????????????????????????????????????????????????????????????????????

1 ?435 ?+/- 5?657 ?+/- 5?1043?+/- 5?844 ?2544?301 ? +15 ?147 ?+/- 5

???????????????? ?????? ?????? ??????????? ? ? ?

2 ?364 ? ?560 ? ?972 ? ?760 ?2292? ? ? ?

???????????????? ?????? ?????? ??????????? ? ? ?

3 ?380 ? ?616 ? ?990 ? ?795 ?2401? ? ? ?

Продолжение

Размеры, мм

?????????????????????????????????????????????????????????????????????????????????

Номер? L ? d ? d ? d ? d ?Припуск?Число?Масса

про- ? 6 ? 1 ? 2 ? 3 ? 4 ? на ?пе- ?одного

филя ???????????????????????????????????????????????????????? резку ?рио- ?перио-

?Но- ?Пред.?Но- ?Пред.?Но- ?Пред.?Но- ?Пред.?Но- ?Пред.?Дельта ?дов n?да, кг

?мин.?откл.?мин.?откл.?мин.?откл.?мин.?откл.?мин.?откл.? ? ?

?????????????????????????????????????????????????????????????????????????????????

1 ?543 ?+15 ? 60 ?+1,0 ? 80 ?+1,0 ? 90 ?+1,0 ? 66 ?+1,0 ? 6 ? 3 ?34,80

??????????? ??????-1,5 ??????-1,5 ??????-1,5 ??????-1,5 ?????????????????????

2 ?459 ? ? 60 ? ? 80 ? ? 90 ? ? 66 ? ? 6 ? 3 ?30,80

??????????? ?????? ?????? ?????? ?????? ?????????????????????

3 ?494 ? ? 60 ? ? 80 ? ? 90 ? ? 66 ? ? 6 ? 3 ?32,00
