Название документа
"ГОСТ 16984-79*. Государственный стандарт Союза ССР. Ключи для круглых шлицевых гаек. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 16.05.1979 N 1736)
(ред. от 01.12.1984)

"ГОСТ 16984-79*. Государственный стандарт Союза ССР. Ключи для круглых шлицевых гаек. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 16.05.1979 N 1736)
(ред. от 01.12.1984)


Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 16 мая 1979 г. N 1736
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КЛЮЧИ ДЛЯ КРУГЛЫХ ШЛИЦЕВЫХ ГАЕК
КОНСТРУКЦИЯ И РАЗМЕРЫ
Hook wrenches for round slotted nuts.
Design and dimensions
ГОСТ 16984-79*
Е
Список изменяющих документов
(в ред. Изменения N 1, утв. в декабре 1984 г.)
Группа Г24
ОКП 392652
Взамен
ГОСТ 16984-71
Постановлением Государственного комитета СССР по стандартам от 16 мая 1979 г. N 1736 срок введения установлен
с 1 июля 1980 года
Проверен в 1984 г.
Переиздание (ноябрь 1985 г.) с Изменением N 1, утвержденным в декабре 1984 г. (ИУС 3-85).
Несоблюдение стандарта преследуется по закону
ИС NORMPROD: примечание.
Взамен ГОСТ 11871-80 Постановлением Госстандарта СССР от 20.05.1988 N 1395 с 01.01.1989 введен в действие ГОСТ 11871-88.
1. Настоящий стандарт распространяется на ключи для круглых шлицевых гаек по ГОСТ 11871-80 с наружными диаметрами от 12 до 250 мм, изготовляемые для нужд народного хозяйства и экспорта.
(Измененная редакция, Изм. N 1).

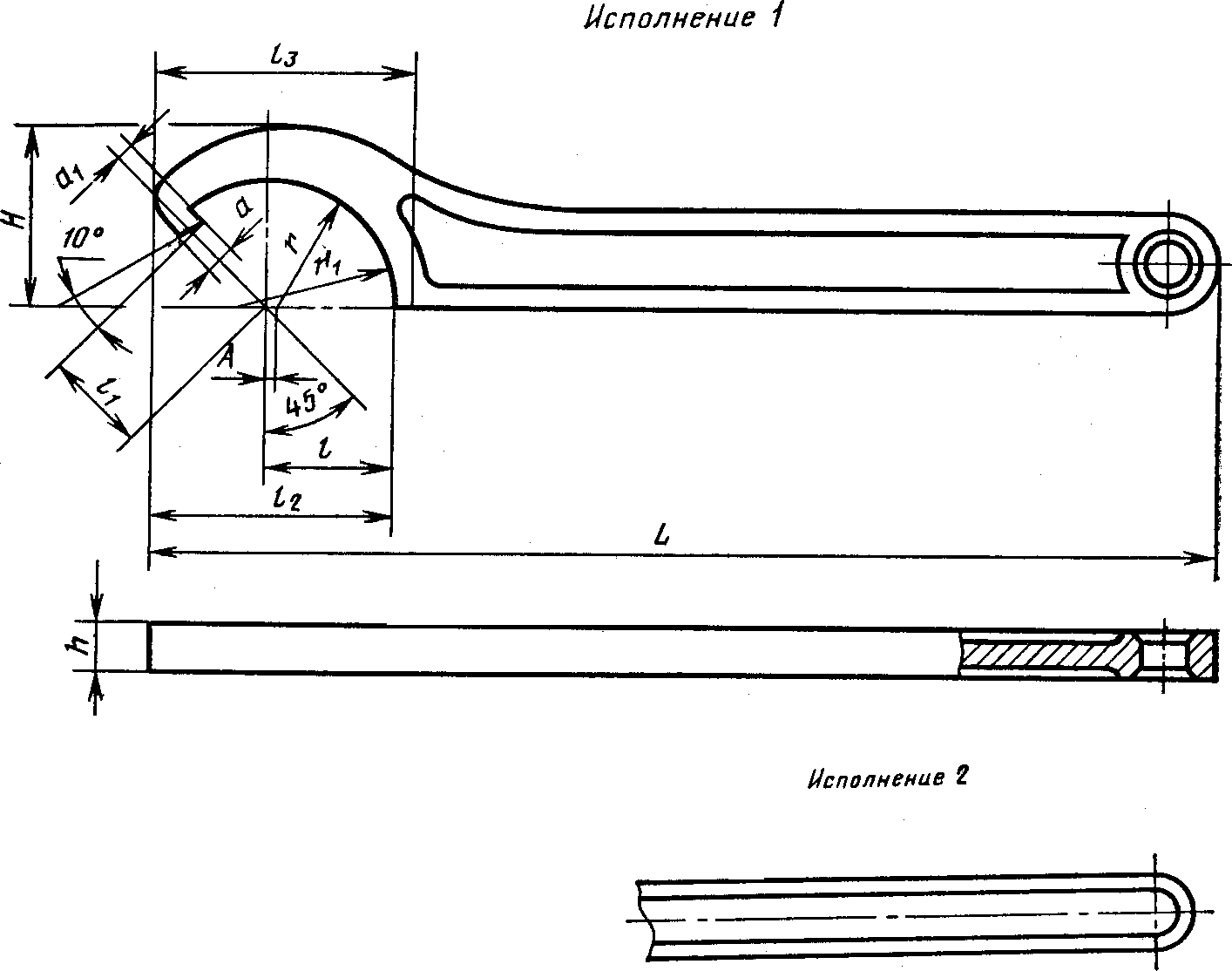

2. Основные размеры ключей должны соответствовать указанным в таблице и на чертеже.
мм
Ключи исполнения
1
Ключи исполнения
2
Наружный диаметр гаек D
h (пред. откл. по h16)
a (пред. откл. по h15)
a1
L
l
l1
l2
l3
A
r
r1
H
Масса, кг, не более
Обозначение
Применяемость
Обозначение
Применяемость
7811-0311
7811-0411
12
3
1,4
0,80
105
6,0
4,5
13,0
18
0,5
6,7
7,0
12
0,012
7811-0312
7811-0412
14 - 16
110
7,0
5,5
15,0
20
7,6
8,0
0,024
7811-0313
7811-0413
22 - 24
5
3,0
1,75
130
11,0
9,0
23,0
28
1,0
12,0
12,5
18
0,048
7811-0314
7811-0414
26 - 28
3,5
2,00
145
13,0
11,0
27,0
32
14,0
14,5
22
0,064
7811-0315
7811-0415
30 - 34
6
4,5
2,50
155
15,0
12,5
30,0
36
16,0
16,5
23
0,097
7811-0316
7811-0416
38 - 42
7
165
19,0
16,5
36,0
40
19,5
20,5
29
0,115
7811-0317
7811-0417
45 - 52
190
22,5
20,0
43,5
56
23,0
24,0
32
0,152
7811-0318
7811-0418
55 - 60
5,0
3,00
215
27,5
25,0
54,0
63
1,5
29,0
29,5
41
0,197
7811-0319
7811-0419
65 - 70
8
240
32,5
30,0
63,5
75
34,0
34,5
48
0,261
7811-0320
7811-0421
75 - 85
7,0
4,00
270
37,5
34,0
73,0
85
39,0
39,5
53
0,285
7811-0321
7811-0422
90 - 95
10
290
45,0
41,5
85,0
95
2,0
46,0
47,5
61
0,415
7811-0322
7811-0423
100 - 110
8,0
5,00
315
50,0
45,5
95,5
105
51,5
52,5
69
0,451
7811-0323
7811-0424
115 - 120
340
57,5
53,0
108,5
120
59,5
60,0
77
0,574
7811-0324
7811-0425
125 - 130
10,0
6,00
350
62,5
57,0
117,5
130
64,5
65,0
82
0,644
7811-0325
7811-0426
135 - 140
12
370
67,5
62,0
128,5
140
2,5
70,0
70,5
91
0,820
7811-0326
7811-0427
150 - 160
12,0
7,00
390
75,0
68,5
143,0
155
77,5
78,0
99
0,925
7811-0327
7811-0428
165 - 170
15
420
82,5
76,5
157,5
170
85,0
85,5
111
1,370
7811-0328
7811-0429
175 - 190
440
87,5
81,5
167,5
180
90,0
91,5
118
1,588
7811-0329
7811-0431
200 - 210
14,0
8,00
480
100,0
93,0
190,0
200
3,0
103,0
104,0
134
1,897
7811-0330
7811-0432
220 - 230
515
110,0
103,0
210,0
220
113,0
114,0
147
2,268
7811-0331
7811-0433
240 - 250
580
120,0
113,0
229,0
250
123,0
124,0
159
2,756
ИС NORMPROD: примечание.
Текст дан в соответствии с официальным текстом документа.
Примечания: 1. Неуказанные предельные отклонения, кроме размеров a1, l3, .
2. Предельные отклонения размера h выдержать на длине головки ключа l3.
(Измененная редакция, Изм. N 1).
Пример условного обозначения ключа для круглых шлицевых гаек с наружными диаметрами 55 - 60 мм исполнения 1 с шероховатостью поверхностей исполнения 1 по ГОСТ 2838-80 с покрытием хромовым толщиной 1 мкм с подслоем никеля толщиной 12 мкм:
Ключ 7811-0318 1 Н12.Х1 ГОСТ 16984-79
То же, ключа для круглых гаек исполнения 2:
Ключ 7811-0418 1 Н12.Х1 ГОСТ 16984-79
ИС NORMPROD: примечание.
Взамен ГОСТ 1050-74 Постановлением Госстандарта СССР от 24.11.1988 N 3811 с 1 января 1991 года введен в действие ГОСТ 1050-88.
3. Ключи должны изготовляться из стали марки 40Х по ГОСТ 4543-71 или 45 по ГОСТ 1050-74.
4. Твердость ключей всех размеров на длине l3 должна быть HRCэ 41,5 ... 46,5.
(Измененная редакция, Изм. N 1).
5. Технические требования - по ГОСТ 2838-80.
6. Размеры конструктивных элементов ключей указаны в рекомендуемом приложении.
Приложение
Рекомендуемое

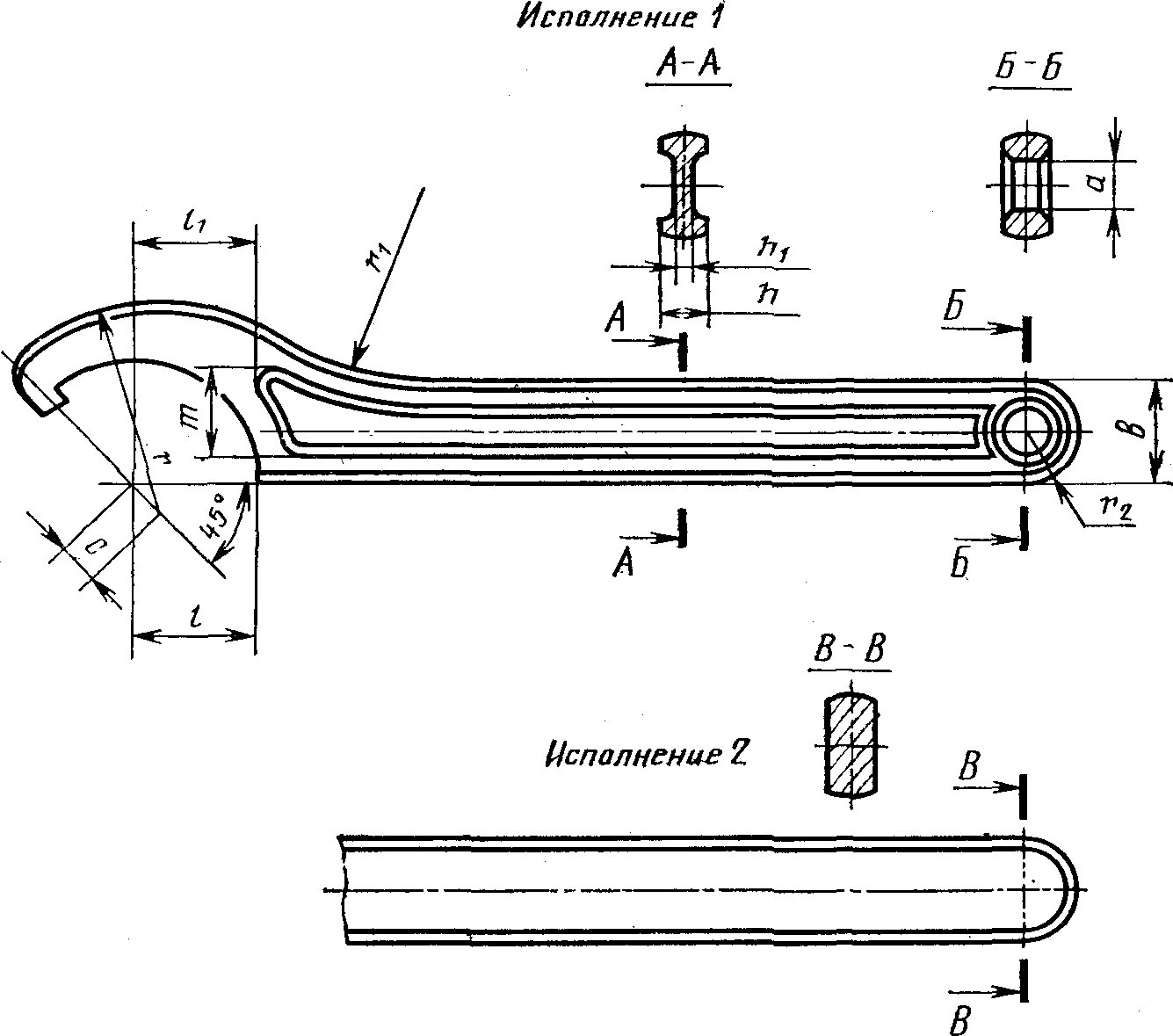

РАЗМЕРЫ ЭЛЕМЕНТОВ КЛЮЧЕЙ
мм
Наружный диаметр гаек D
B
h
h1
c
r
r1
r2
l
l1
m
a
(пред. откл. по H16)
12
10
3
-
3
14
10
5,0
6,0
-
-
6
14 - 16
7,0
22 - 24
12
5
2,5
5
22
22
6,0
11,0
11
10
26 - 28
26
26
13,0
13
12
30 - 34
15
6
3,0
27
27
7,5
15,0
15
8
38 - 42
16
7
6
33
35
8,0
19,0
20
45 - 52
18
37
40
9,0
22,5
21
17
55 - 60
20
8
47
45
10,0
27,5
28
21
10
65 - 70
8
3,5
54
52
32,5
32
25
75 - 85
22
9
60
60
11,0
37,5
35
30
90 - 95
25
10
68
65
12,5
45,0
43
31
13
100 - 110
4,0
75
75
50,0
44
38
115 - 120
28
10
85
85
14,0
57,5
51
45
16
125 - 130
90
90
62,5
57
47
135 - 140
30
12
98
95
15,0
67,5
60
52
150 - 160
32
107
16,0
75,0
65
58
165 - 170
34
15
5,0
12
120
120
17,0
82,5
70
64
18
175 - 190
38
127
127
19,0
87,5
74
69
200 - 210
143
143
100,0
84
80
220 - 230
45
13
156
156
22,5
110,0
91
88
20
240 - 250
168
168
120,0
100
95
ИС NORMPROD: примечание.
Взамен ГОСТ 7505-74 Постановлением Госстандарта СССР от 21.09.1989 N 2815 с 1 июля 1990 года введен в действие ГОСТ 7505-89.
Примечание. Неуказанные предельные отклонения размеров - по 2-му классу точности ГОСТ 7505-74.
