Название документа

"ГОСТ 17180-71*. Втулки зажимные с эксцентрично расположенным цилиндрическим отверстием к токарно-револьверным станкам. Конструкция и размеры"

(введен Постановлением Госстандарта СССР от 10.09.1971 N 1572)

(ред. от 01.03.1981)

"ГОСТ 17180-71*. Втулки зажимные с эксцентрично расположенным цилиндрическим отверстием к токарно-револьверным станкам. Конструкция и размеры"
(введен Постановлением Госстандарта СССР от 10.09.1971 N 1572)
(ред. от 01.03.1981)

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 10 сентября 1971 г. N 1572

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ ЗАЖИМНЫЕ С ЭКСЦЕНТРИЧНО

РАСПОЛОЖЕННЫМ ЦИЛИНДРИЧЕСКИМ

ОТВЕРСТИЕМ К ТОКАРНО-РЕВОЛЬВЕРНЫМ СТАНКАМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Turret lathe collets with eccentrically

positioned cylindrical hole.

Design and dimensions

ГОСТ 17180-71*

Список изменяющих документов

(в ред. Изменения N 1, утв. в марте 1981 г.)

Группа Г27

Взамен МН 1009-60

Срок введения

с 1 января 1973 года

Проверен в 1981 г.

* Переиздание декабрь 1981 г. с Изменением N 1, утвержденным в марте 1981 г. (ИУС N 5 - 1981 г.)

1. Настоящий стандарт соответствует рекомендации СЭВ по стандартизации PC 2308-69.

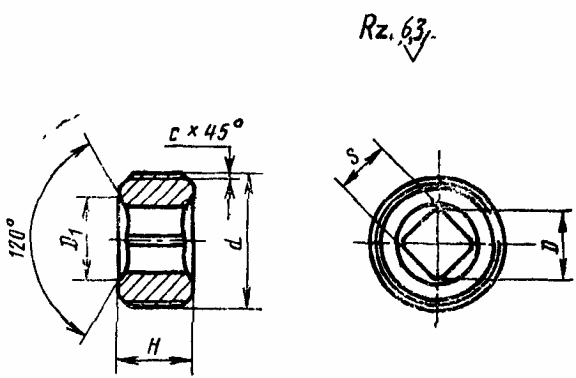

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

??????????????????????????????????????????????????????????????????

Обозначение ?Применя- ? D ? d ? L ? А ? А ?Масса, кг

втулок ?емость ? ? ? ? ? 1 ? ~

??????????????????????????????????????????????????????????????????

6117-0761 ? ?30 ?(15) ?55 ?4,0 ?7 ?0,21

???????????????????????? ???????? ? ? ??????????

6117-0762 ? ? ?16 ? ? ? ?0,20

???????????????????????????????????? ??????????????????????????

6117-0763 ? ?32 ?(15) ? ?5,0 ?8 ?0,25

???????????????????????? ???????? ? ? ??????????

6117-0764 ? ? ?16 ? ? ? ?0,24

???????????????????????????????????? ??????????????????????????

6117-0765 ? ?38 ?(15) ? ?7,0 ?10 ?0,39

????????????????????????<*> ???????? ? ? ??????????

6117-0766 ? ? ?16 ? ? ? ?0,38

???????????????????????? ???????? ?????????? ??????????

6117-0767 ? ? ?20 ? ?5,0 ? ?0,33

???????????????????????????????????? ?????????? ??????????

6117-0768 ? ?40 ?(15) ? ?8,0 ? ?0,44

???????????????????????? ???????? ? ? ??????????

6117-0769 ? ? ?16 ? ? ? ?0,43

???????????????????????? ???????? ?????????? ??????????

6117-0770 ? ? ?20 ? ?6,0 ? ?0,38

????????????????????????????? ? ??????????????????????????

6117-0771 ? ?50 ? ? ?11,0 ?16 ?0,68

???????????????????????? ???????? ?????????? ??????????

6117-0772 ? ? ?25 ? ?8,5 ? ?0,61

???????????????????????? ???????? ?????????? ??????????

6117-0773 ? ? ?30 ? ?6,0 ? ?0,52

???????????????????????? ???????? ?????????? ??????????

6117-0774 ? ? ?32 ? ?5,0 ? ?0,48

???????????????????????? ?????????????????????? ??????????

6117-0775 ? ? ?30 ?75 ?6,0 ? ?0,71

???????????????????????? ???????? ?????????? ??????????

6117-0776 ? ? ?32 ? ?5,0 ? ?0,65

--------------------------------

<*> Для оснащения станков, выпущенных до 1 января 1972 г.

Примечание. Размеры, заключенные в скобки, по возможности не применять.

Пример условного обозначения втулки диаметрами D = 30 мм, d = 16 мм и длиной L = 55 мм:

Втулка 6117-0762 ГОСТ 17180-71

(Измененная редакция, Изм. N 1.)

3. Материал - сталь марки У7 по ГОСТ 1435-74.

4. Допуск параллельности оси отверстия относительно оси наружной поверхности и перекос осей - 0,15 мм.

(Измененная редакция, Изм. N 1.)

5. Остальные технические требования - по ГОСТ 17166-71.

6. Маркировать: обозначение втулки и товарный знак предприятия-изготовителя.
