ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЮЧИ ГАЕЧНЫЕ ТОРЦОВЫЕ

НЕМЕХАНИЗИРОВАННЫЕ СО СМЕННЫМИ ГОЛОВКАМИ

КВАДРАТЫ ПРИСОЕДИНИТЕЛЬНЫЕ

НАРУЖНЫЕ И ВНУТРЕННИЕ. РАЗМЕРЫ

Hand operated socket wrenches

with detachable heads.

Connecting internal and external squares.

Dimensions

ГОСТ 24372-80

(СТ СЭВ 600-77)

Группа Г24

ОКП 392654

Постановлением Государственного комитета СССР по стандартам от 25 августа 1980 г. N 4423 срок введения установлен с 01.01.1981.

Переиздание. Апрель 1984 г.

1. Настоящий стандарт распространяется на гаечные торцовые немеханизированные ключи со сменными головками с номинальными размерами присоединительных квадратов от 6,3 до 25 мм.

Настоящий стандарт полностью соответствует СТ СЭВ 600-77.

2. Размеры наружных присоединительных квадратов должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

мм

???????????????????????????????????????????????????????????????????????????

Тип ? S ? e ? l , ? l ? d ? d

? 1 ? 1 ? 1 ? 2 ? 1 ? 2

??????????????????????????????????не более????????????????? ?

? Номин.? Пред. ? Номин.? Пред.? ?Номин.? Пред. ? ?

? ? откл. ? ? откл.? ? ? откл. ? ?

???????????????????????????????????????????????????????????????????????????

A ? 6,3 ? +0,050 ? 8,4 ? -0,4 ? 7,5 ? 4,0 ?+/- 0,18? 3 ? -

? ? -0,040 ? ? ? ? ? ? ?

?????????????????????????????????????????????????? ????????????

? 10,0 ? -0,475 ? 12,7 ? -0,5 ? 11,0 ? 5,5 ? ? 5 ? -

? ? -0,565 ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

A и B? 12,5 ? +0,200 ? 16,9 ? -0,6 ? 15,5 ? 8,0 ?+/- 0,22? 6 ? 3,0

? ? +0,090 ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????

? 20,0 ? -0,950 ? 25,4 ? -1,0 ? 23,0 ? 10,2 ?+/- 0,27? 7 ? 4,3

? ? -1,080 ? ? ? ? ? ? ?

??????????????????????????????????????????????????????? ????????????

B ? 25,0 ? +0,400 ? 34,0 ? -1,6 ? 28,0 ? 15,0 ? ? - ? 5,0

? ? +0,270 ? ? ? ? ? ? ?

2. Размеры внутренних присоединительных квадратов должны соответствовать указанным на черт. 2 и в табл. 2.

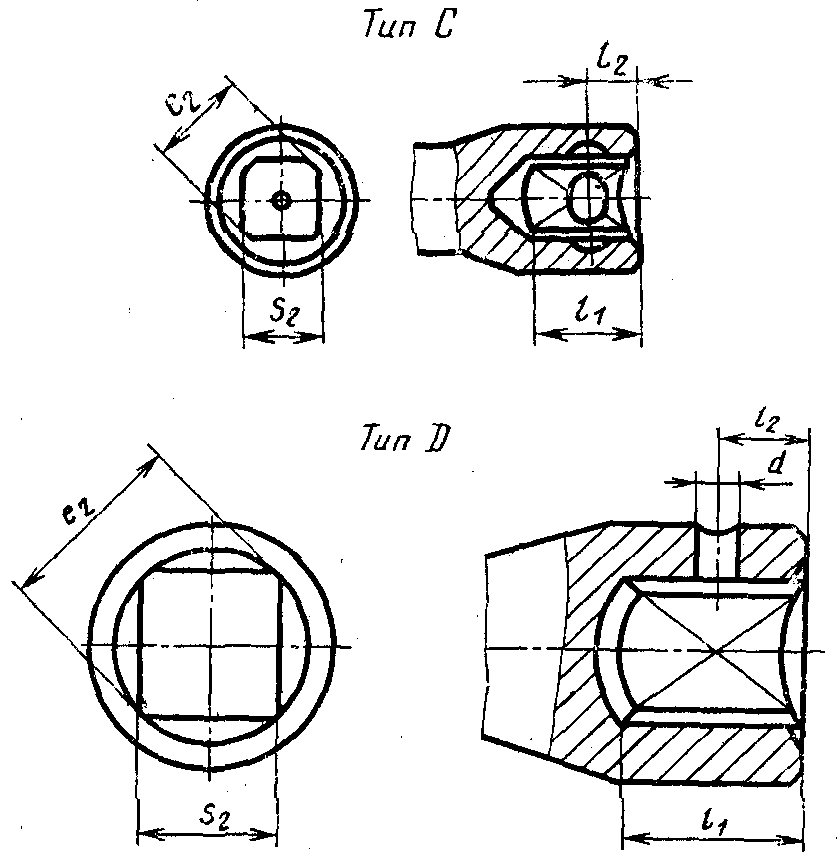

Черт. 2

Таблица 2

мм

???????????????????????????????????????????????????????????????????????????

Тип ? S ? e ? l ? l ? d

? 2 ? 2 ? 1 ? 2 ?

?????????????????????????????????????????????????????????????

? Номин. ? Пред. откл.? Не менее ?Номин.?Пред. откл.?

???????????????????????????????????????????????????????????????????????????

C ? 6,3 ? +0,325 ? 8,5 ? 8,0 ? 4,0 ? +/- 0,18 ? -

? ? +0,105 ? ? ? ? ?

????????????????????????????????????????????????? ?

? 10,0 ? -0,200 ? 12,9 ? 11,5 ? 5,5 ? ?

? ? -0,420 ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

C и D ? 12,5 ? +0,525 ? 17,1 ? 16,0 ? 8,0 ? +/- 0,22 ? 5,6

? ? +0,255 ? ? ? ? ?

???????????????????????????????????????????????????????????????????

? 20,0 ? -0,565 ? 25,6 ? 24,0 ? 10,2 ? +/- 0,27 ? 6,0

? ? -0,895 ? ? ? ? ?

????????????????????????????????????????????????????????? ???????

D ? 25,0 ? +0,785 ? 34,3 ? 29,0 ? 15,0 ? ? 6,5

? ? +0,455 ? ? ? ? ?

Примечание. Допускается изготовлять квадраты типа C размером 6,3 и 10 мм без гнезда под шарик.
