"ГОСТ 17183-71* втулки зажимные со смещенным цилиндрическим отверстием для сдвоенных гнезд к токарно-револьверным станкам. Конструкция и размеры"

(утв. Постановлением Госстандарта СССР от 10.10.1971 N 1572)

(ред. от 01.03.1981)

"ГОСТ 17183-71* втулки зажимные со смещенным цилиндрическим отверстием для сдвоенных гнезд к токарно-револьверным станкам. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 10.10.1971 N 1572)
(ред. от 01.03.1981)

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 10 сентября 1971 г. N 1572

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ ЗАЖИМНЫЕ СО СМЕЩЕННЫМ ЦИЛИНДРИЧЕСКИМ

ОТВЕРСТИЕМ ДЛЯ СДВОЕННЫХ ГНЕЗД К

ТОКАРНО-РЕВОЛЬВЕРНЫМ СТАНКАМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Turret lathe collets with displaced cylindrical

hole for double nests. Design and dimensions

ГОСТ 17183-71*

Список изменяющих документов

(в ред. Изменения N 1, утв. в марте 1981 г.)

Группа Г27

Взамен MH 1012-60

Дата введения

с 1 января 1973 года

Проверен в 1981 г.

* Переиздание декабрь 1981 г. с Изменением N 1, утвержденным в марте 1981 г. (ИУС N 5 - 1981 г.)

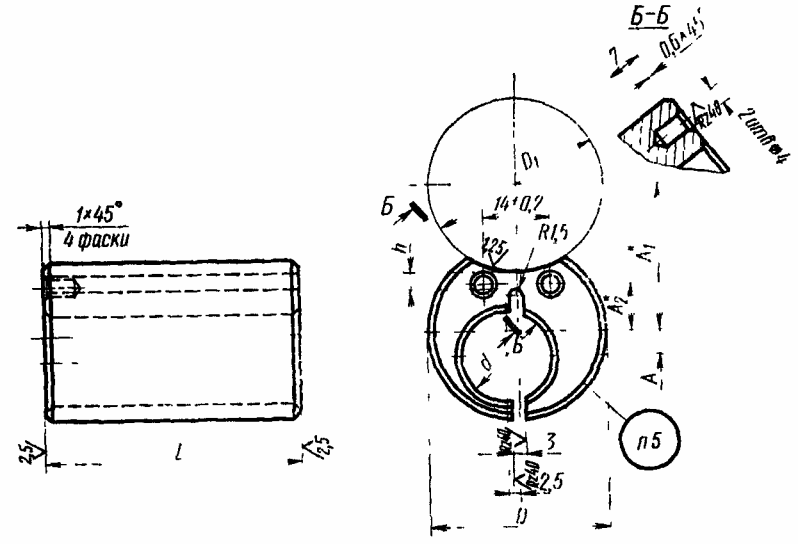

1. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.

-----------------------------------

<*> Размеры

указываются в заказе.

Размеры в мм

??????????????????????????????????????????????????????????????????

Обозначение?Применяе-? D ? d ? L ? А ? D ? h ?Масса, кг

втулок ?мость ? ? ? ? ? 1 ? ? ~=

? ? ? ? ? ? (пред. ? ?

? ? ? ? ? ?откл. по ? ?

? ? ? ? ? ? H7) ? ?

??????????????????????????????????????????????????????????????????

6117-0811 ? ?38 <*> ?(15)?55 ?7 ?38 ?3 ?0,39

?????????????????????? ?????? ? ? ? ??????????

6117-0812 ? ? ?16 ? ? ? ? ?0,38

?????????????????????? ?????? ????? ? ??????????

6117-0813 ? ? ?20 ? ?5 ? ? ?0,33

?????????????????????????????? ? ??????????????? ??????????

6117-0814 ? ?40 ? ? ?6 ?40 ? ?0,38

?????????????????????????????? ? ????????????????????????????

6117-0815 ? ?50 ? ? ?11 ?50 ?4 ?0,67

?????????????????????? ?????? ????? ? ??????????

6117-0816 ? ? ?30 ? ?6 ? ? ?0,51

?????????????????????? ? ????? ? ? ??????????

6117-0817 ? ? ? ?75 ? ? ? ?0,70

------------------------------------

<*> Для оснащения станков, выпущенных до 1 января 1972 г.

Примечание. Размер, заключенный в скобки, по возможности не применять.

Пример условного обозначения втулки диаметрами D = 38 мм, d = 16 мм и длиной L = 55 мм:

Втулка 6117-0812 ГОСТ 17183-71

(Измененная редакция, Изм. N 1).

2. Материал - сталь марки У7 по ГОСТ 1435-74.

3. Допуск параллельности оси отверстия относительно наружной поверхности - 0,15 мм.

(Измененная редакция, Изм. N 1).

4. Остальные технические требования - по ГОСТ 17166-71.

5. Маркировать: обозначение втулки и товарный знак предприятия-изготовителя.
