Принят и введен в действие
Постановлением Госстандарта СССР
от 4 июня 1971 г. N 1081
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТАЛЬ КОВАНАЯ КРУГЛАЯ И КВАДРАТНАЯ
СОРТАМЕНТ
Forged round and square steel. Dimensions
ГОСТ 1133-71
Взамен ГОСТ 1133-41
в части сортамента инструментальной
кованой круглой и квадратной стали
и ГОСТ 5650-51 в части сортамента
инструментальной быстрорежущей
кованой круглой и квадратной стали
Срок введения
с 1 января 1973 года
Переиздание. Февраль 1977 г.
1. Настоящий стандарт распространяется на кованую сталь круглого и квадратного сечения от 40 до 200 мм включительно.

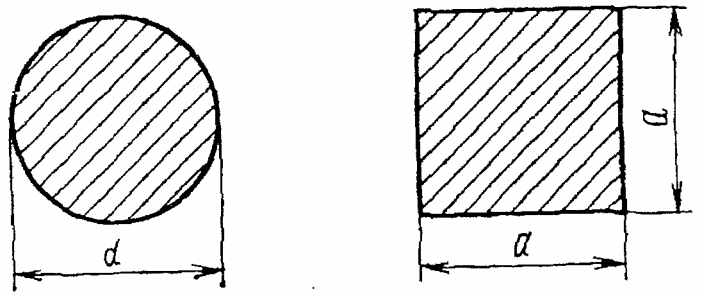

2. Размеры сечения стали и предельные отклонения по ним должны соответствовать указанным на чертеже и в
таблице.
??????????????????????????????????????????????????????????????????
Диаметр ?Предельные ? Площадь ? Масса ? Площадь ? Масса
или сторо- ?отклонения,?поперечного ?1 м, кг?поперечного ?1 м, кг
на квад- ? мм ?сечения, см2? ?сечения, см2?
рата, мм ? ???????????????????????????????????????????
? ? стали круглой ? стали квадратной
??????????????????????????????????????????????????????????????????
40 ?+2,0 ?12,57 ?9,86 ?16,00 ?12,56
42 ? ?13,85 ?10,88 ?17,64 ?13,85
45 ? ?15,90 ?12,48 ?20,25 ?15,90
48 ? ?18,10 ?14,20 ?23,04 ?18,09
50 ? ?19,64 ?15,42 ?25,00 ?19,62
??????????????????????????????????????????????????????????????????
52 ?+2,5 ?21,24 ?16,67 ?27,04 ?21,23
55 ? ?23,76 ?18,65 ?30,25 ?23,75
58 ? ?26,42 ?20,74 ?33,64 ?26,41
60 ? ?28,27 ?22,19 ?36,00 ?28,26
63 ? ?31,17 ?24,47 ?39,69 ?31,16
65 ? ?33,18 ?26,05 ?42,25 ?33,17
68 ? ?36,32 ?28,51 ?46,24 ?36,30
70 ? ?38,48 ?30,21 ?49,00 ?38,46
??????????????????????????????????????????????????????????????????
73 ?+3,0 ?41,85 ?32,85 ?53,29 ?41,83
75 ? ?44,18 ?34,68 ?56,25 ?44,16
78 ? ?47,78 ?37,51 ?60,84 ?47,76
80 ? ?50,27 ?39,46 ?64,00 ?50,24
83 ? ?54,11 ?42,48 ?68,89 ?54,08
85 ? ?56,74 ?44,54 ?72,25 ?56,72
??????????????????????????????????????????????????????????????????
90 ?+3,5 ?63,62 ?49,94 ?81,00 ?63,58
95 ? ?70,88 ?55,64 ?90,25 ?70,85
100 ? ?78,54 ?61,65 ?100,00 ?78,50
105 ? ?86,59 ?67,97 ?110,25 ?86,55
??????????????????????????????????????????????????????????????????
110 ?+4,0 ?95,03 ?74,60 ?121,00 ?94,98
115 ? ?103,87 ?81,54 ?132,25 ?103,82
??????????????????????????????????????????????????????????????????
120 ?+4,5 ?113,10 ?88,78 ?144,00 ?113,04
125 ? ?122,72 ?96,33 ?156,25 ?122,66
130 ? ?132,73 ?104,20 ?169,00 ?132,66
135 ? ?143,14 ?112,36 ?182,25 ?143,07
140 ? ?153,94 ?120,84 ?196,00 ?153,86
145 ? ?165,13 ?129,25 ?210,25 ?165,05
??????????????????????????????????????????????????????????????????
150 ?+5,0 ?176,72 ?138,72 ?225,00 ?176,62
??????????????????????????????????????????????????????????????????
155 ?+6,0 ?188,69 ?148,10 ?240,25 ?188,60
160 ? ?201,06 ?157,83 ?256,00 ?200,96
165 ? ?213,82 ?167,85 ?272,25 ?213,72
??????????????????????????????????????????????????????????????????
170 ?+7,0 ?226,98 ?178,18 ?289,00 ?226,86
175 ? ?240,53 ?188,80 ?306,25 ?240,41
180 ? ?254,47 ?199,76 ?324,00 ?254,34
??????????????????????????????????????????????????????????????????
185 ?+8,0 ?268,80 ?211,01 ?342,25 ?268,67
190 ? ?283,53 ?222,57 ?361,00 ?283,38
195 ? ?298,65 ?234,44 ?380,25 ?298,50
200 ? ?314,16 ?246,62 ?400,00 ?314,00
Примечание. Площадь поперечного сечения и масса 1 м прутка вычислены по номинальному размеру, при этом плотность стали принята равной 7,85 г/см3.
Примеры условных обозначений стали:
круглой марки У10 диаметром 40 мм:
40 ГОСТ 1133-71
Круг ----------------
У10 ГОСТ 1435-74
квадратной марки У12 со стороной квадрата 60 мм:
60 ГОСТ 1133-71
Квадрат ----------------
У12 ГОСТ 1435-74
3. Овальность (разность между наибольшим и наименьшим диаметрами в одном сечении) круглой стали и ромбичность (разность между диагоналями в одном сечении) квадратной стали не должны превышать 0,6 предельного отклонения по диаметру или стороне квадрата.
4. Диаметр и овальность круглой стали, стороны и диагонали квадратной стали измеряются на расстоянии не менее 100 мм от конца.
5. Прутки поставляются длиной не менее:
1,5 м - при диаметре круга или стороне квадрата до 50 мм;
1,0 м - при диаметре круга или стороне квадрата св. 50 до 75 мм;
0,75 м - при диаметре круга или стороне квадрата св. 75 мм.
Допускается поставка прутков длиной не менее 0,5 м в количестве не более 10% массы партии.
По соглашению сторон прутки могут поставляться длиной не менее 0,5 м.
6. Предельные отклонения по длине прутков мерной длины и длины, кратной мерной, не должны превышать:
+70 мм - для прутков диаметром или со стороной квадрата от 40 до 80 мм;
+100 мм - для прутков диаметром или со стороной квадрата свыше 80 до 150 мм;
+150 мм - для прутков диаметром или со стороной квадрата свыше 150 мм.
7. Квадратная сталь поставляется с острыми кромками. Допускается поставка квадратной стали с притупленными кромками; притупление не должно превышать 0,15 стороны квадрата.
8. Кривизна прутка не должна превышать 0,5% длины.
9. Видимое скручивание квадратной стали вокруг продольной оси не допускается.
10. Марки стали и технические требования устанавливаются соответствующими стандартами.
