Введен в действие

Постановлением Госстроя СССР

от 30 августа 1974 г. N 190

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНСТРУКЦИИ АСБЕСТОЦЕМЕНТНЫЕ КЛЕЕНЫЕ

МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ

КЛЕЕВЫХ СОЕДИНЕНИЙ ПРИ СДВИГЕ

Glued asbestos-cement constructions.

Method for determination of glued joints shear strength

ГОСТ 20182-74

Группа Ж39

Срок введения

1 июля 1975 года

Переиздание. Ноябрь 1988 г.

Настоящий стандарт распространяется на клеевые соединения асбестоцемента и устанавливает метод определения прочности при сдвиге клеевых соединений плоских листов и плоских листов с профильными (швеллерами).

Применение метода предусматривается в стандартах и технических условиях на продукцию, устанавливающих технические требования к ней.

1. ОБОРУДОВАНИЕ ДЛЯ ИСПЫТАНИЯ

1.1. Для проведения испытания должны применяться:

ИС NORMPROD: примечание.

Взамен ГОСТ 7855-84 Постановлением Госстандарта СССР от 29.12.1990 N 3530 с 1 января 1993 года введен в действие ГОСТ 28840-90.

испытательная машина по ГОСТ 7855-84 или аналогичные машины с точностью измерения величины нагрузки до 1%;

штангенциркуль по ГОСТ 166-80 с точностью измерения до 0,1 мм;

приспособление для испытаний (черт. 1).

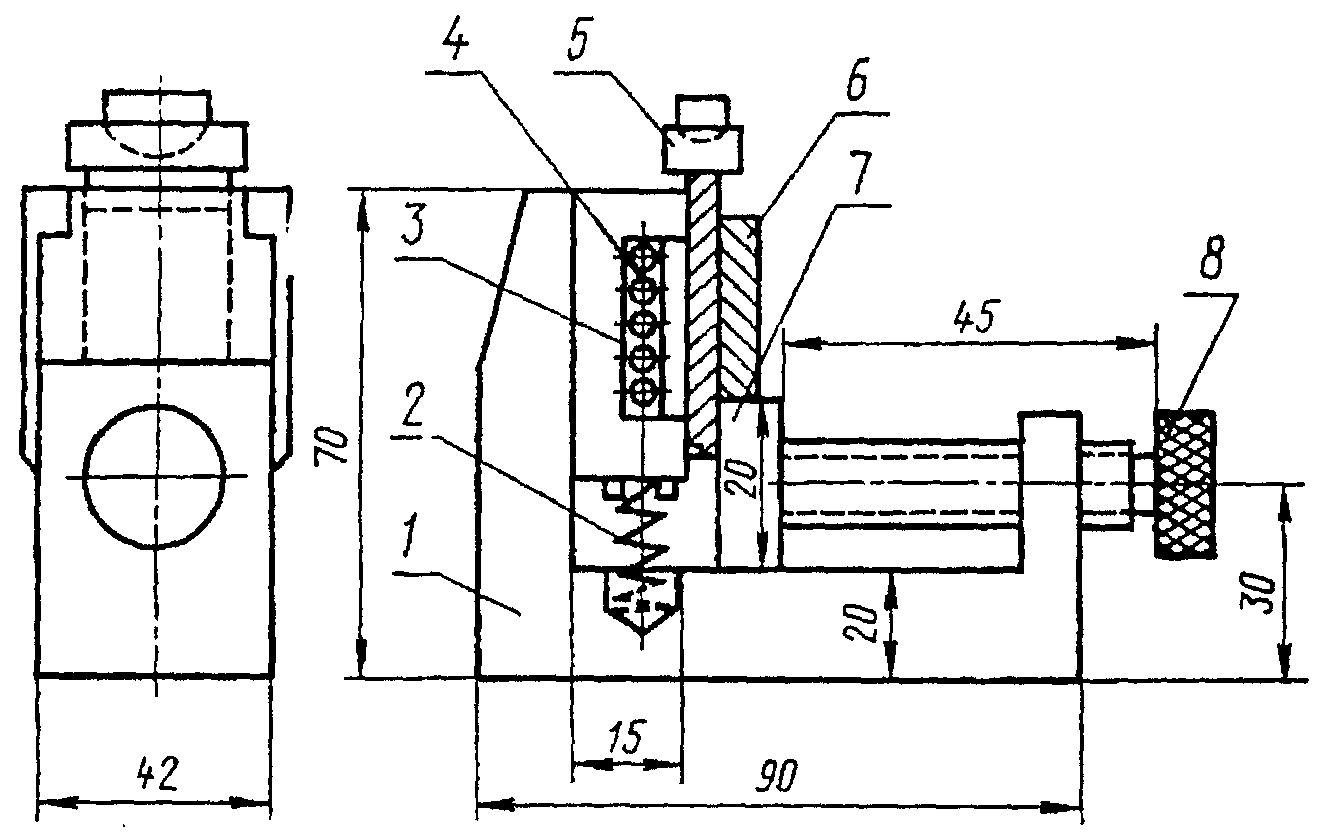

Черт. 1

1 - корпус; 2 - пружина; 3 - подвижная планка; 4 - ролики;

5 - съемная нажимная призма с шаровой опорой; 6 - образец;

7 - подвижная опора; 8 - прижимной винт

2. ПОДГОТОВКА ОБРАЗЦОВ К ИСПЫТАНИЮ

ИС NORMPROD: примечание.

Взамен ГОСТ 18124-75 Постановлением Минстроя РФ от 14.07.1995 N 18-68 с 1 июля 1996 года введен в действие ГОСТ 18124-95.

2.1. Образцы для испытания изготавливают из асбестоцементных плоских листов по ГОСТ 18124-75, при этом влажность листов, из которых склеивают образцы, не должна превышать 6%.

Примечание. В случае, если объемная масса асбестоцемента будет менее 1,6 г/см3, допускается склеивание при влажности не более 10%.

2.2. Для изготовления образцов берут заготовку, которую склеивают специально или выпиливают из готовой продукции по форме и размерам, указанным на черт. 2.

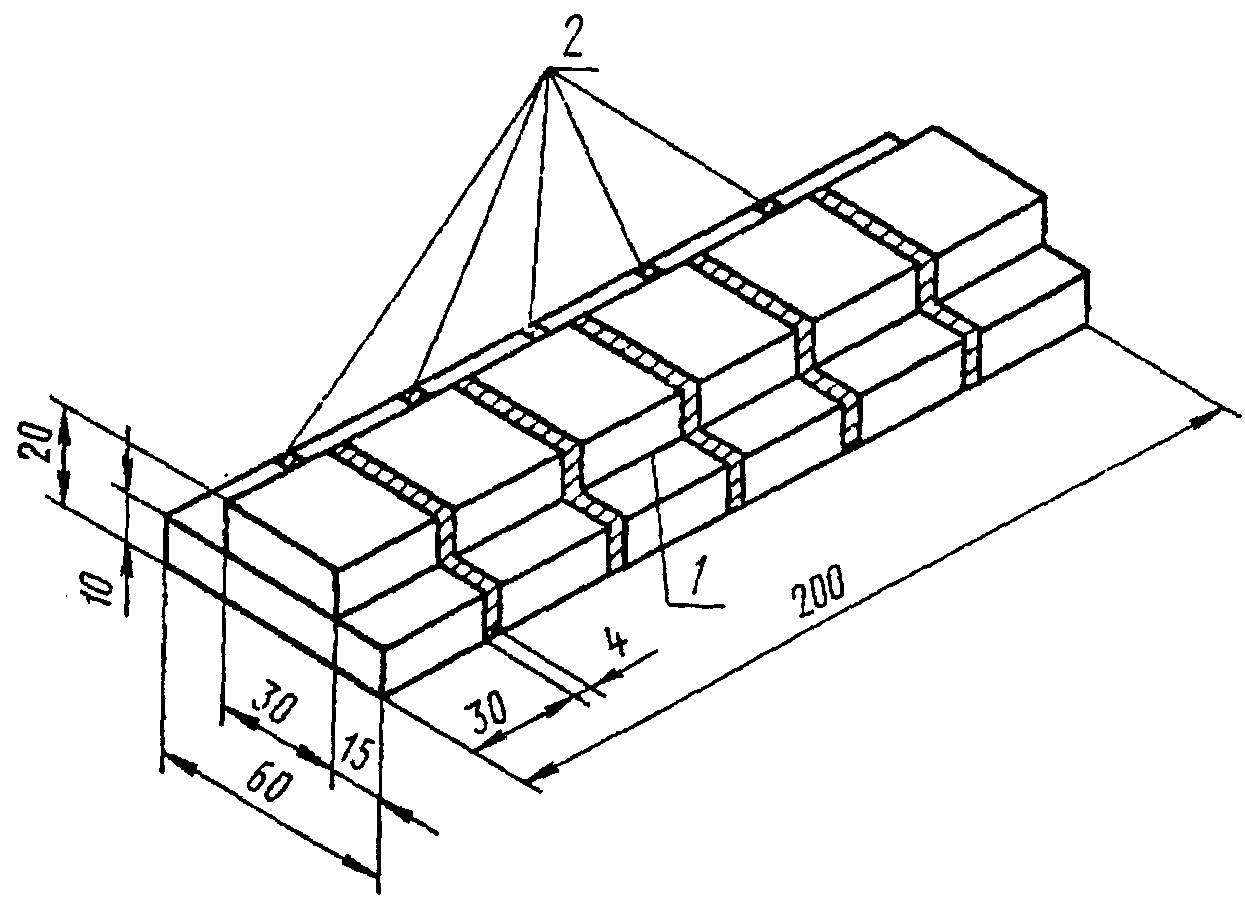

Черт. 2

1 - клеевой шов; 2 - пропил

2.3. Заготовку склеивают по технологии, принятой для данного вида изделий с учетом типа клея.

2.4. Смещение узкой полосы (накладки) при склеивании заготовок не должно превышать 5 мм относительно продольной оси.

2.5. Клеевые подтеки на торцах клеевого шва должны быть зачищены до испытаний.

2.6. Время выдержки образцов от момента склеивания до испытания определяется технологическим регламентом и типом клея.

2.7. Испытание проводят на шести образцах.

3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

3.1. Подготовленный к испытанию образец устанавливают в приспособление для испытаний, указанное на черт. 1.

Перемещением подвижной опоры обеспечивают прилегание опорных граней образца к соответствующим поверхностям приспособления. Жестко зажимать образец прижимным винтом не разрешается.

3.2. Образец с приспособлением устанавливают в испытательную машину.

Нагрузку на образец передают равномерно, увеличивая ее со скоростью 10 мм/мин.

Нагрузку, при которой произошло разрушение образца, фиксируют.

3.3. Площадь склеивания измеряют с точностью до 0,1 см2.

3.4. Обе части разрушенного образца подвергают визуальному осмотру для определения характера разрушения:

по клею;

по склеиваемому материалу;

смешанного.

Характер разрушения оценивают в процентах от площади склеивания с точностью до 5 - 10%.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

4.1. Прочность клеевого соединения на сдвиг

вычисляют с точностью до 1 кгс/см2 по формуле

где Р - максимальная разрушающая нагрузка в кгс;

F - площадь склеивания в см2, вычисляемая с точностью до 0,1 см2 по формуле

F = a x b,

где a - длина в см;

b - ширина в см.

4.2. За величину прочности клеевого соединения принимают среднее арифметическое результатов испытаний образцов, вычисляемое по формуле

где n - число испытанных образцов;

- значения прочности отдельных образцов в кгс/см2.

Кроме среднего арифметического значения прочности образцов, могут определяться статистические показатели - среднее квадратичное отклонение, вариационный коэффициент, показатель точности. Определение этих показателей производится в соответствии с Приложением 1 и является факультативным.

4.3. Результаты испытаний записывают в журнал (см. Приложение 2).

Приложение 1

Рекомендуемое

ОПРЕДЕЛЕНИЕ СТАТИСТИЧЕСКИХ ПОКАЗАТЕЛЕЙ

1. Среднее квадратичное отклонение

в кгс/см2, характеризующее рассеяние экспериментальных данных, определяют по формуле
