Название документа

"ГОСТ 21828-76. Втулки разрезные для инструмента с цилиндрическим хвостовиком и квадратом, диаметром от 3,15 до 35,5 мм. Конструкция и размеры"

(введен Постановлением Госстандарта СССР от 14.05.1976 N 1202)

(ред. от 26.02.1982)

"ГОСТ 21828-76. Втулки разрезные для инструмента с цилиндрическим хвостовиком и квадратом, диаметром от 3,15 до 35,5 мм. Конструкция и размеры"
(введен Постановлением Госстандарта СССР от 14.05.1976 N 1202)
(ред. от 26.02.1982)

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 14 мая 1976 г. N 1202

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ РАЗРЕЗНЫЕ ДЛЯ ИНСТРУМЕНТА

С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ И КВАДРАТОМ,

ДИАМЕТРОМ ОТ 3,15 ДО 35,5 ММ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Expansion bushes for tool with cylindrical tail and

square from 3,15 to 35,5 mm.

Design and dimensions

ГОСТ 21828-76

Список изменяющих документов

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР

от 26.02.1982 N 868)

Группа Г27

Взамен МН 5744-65

Срок введения

с 1 июля 1977 года

до 1 июля 1982 года

Разработан Государственным проектно-технологическим институтом (Оргстанкинпром).

Зам. директора Б.И. Кобельков.

Руководитель темы Л.Б. Смирнов.

Исполнитель В.М. Шарков.

Внесен Министерством станкостроительной и инструментальной промышленности.

Член Коллегии В.А. Трефилов.

Подготовлен к утверждению Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ).

И. о. директора Н.Н. Герасимов.

Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 14 мая 1976 г. N 1202.

1. Настоящий стандарт распространяется на разрезные втулки для инструмента с цилиндрическим хвостовиком и квадратом, диаметром от 3,15 до 35,5 мм по ГОСТ 9523-67.

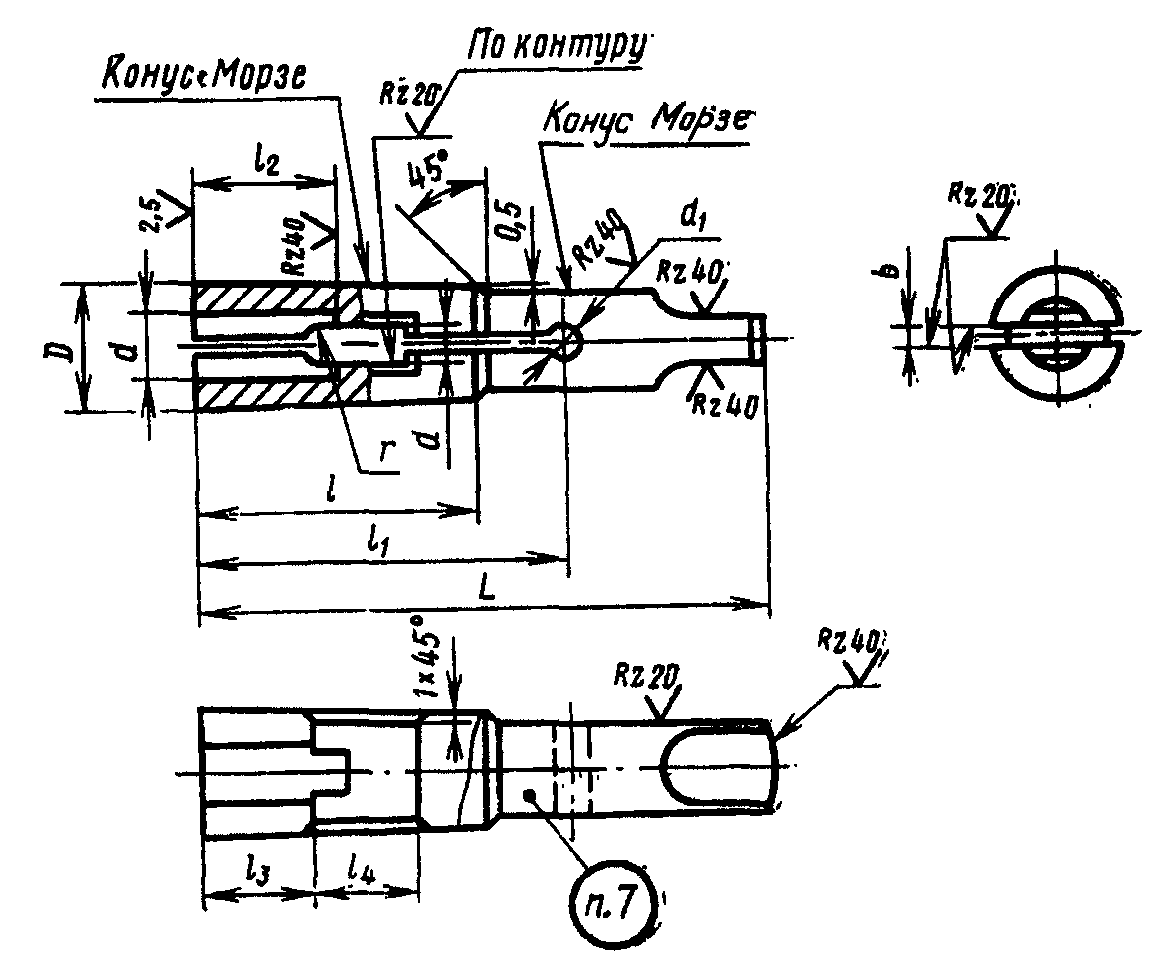

2. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

??????????????????????????????????????????????????????????????????????????????????

Обозначе-?Приме-? d ?Конус? D ? L ? а ? b ? d ?l ?l ?l ?l ?l ? r ?Масса,

ние вту- ?няе- ? ?Морзе? ? ? ? ? 1 ? ? 1 ? 2? 3? 4? ?кг ~

лок ?мость ? ? ? ? ? ? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????????????????

6112-0301? ?3,15 ?1 ?12,2?65,5 ?2,50 ?1,2?3,0 ?36?44 ?15?12?7 ?1,0 ?0,04

??????????????????????? ? ? ??????? ? ? ? ? ? ? ? ?

6112-0302? ?3,55 ? ? ? ?2,80 ? ? ? ? ? ? ? ? ?

??????????????????????? ? ? ??????? ? ? ? ? ????????????

6112-0303? ?4,00 ? ? ? ?3,15 ? ? ? ? ? ?11?8 ?1,5 ?

??????????????????????? ? ? ??????????? ? ? ? ? ? ????????????

6112-0304? ?4,50 ? ? ? ?3,55 ?1,6? ? ? ? ? ? ?1,7 ?0,03

??????????????????????? ? ? ??????? ? ? ? ? ? ?????????

6112-0305? ?5,00 ? ? ? ?4,00 ? ? ? ? ? ? ?9 ?2,0 ?

??????????????????????? ? ? ??????? ? ? ? ??????? ? ?

6112-0306? ?5,60 ? ? ? ?4,50 ? ? ? ? ?18?14? ? ?

??????????????????????? ? ? ??????? ? ? ? ? ? ???????????????

6112-0307? ?6,30 ? ? ? ?5,00 ? ? ? ? ? ? ?10?2,5 ?0,02

????????????????? ?????????????????? ????????????????? ? ? ? ???????

6112-0308? ? ?2 ?18,0?80,0 ? ?2,0?5,5 ?42?52 ? ? ? ? ?0,10

?????????????????????????????????????????????????????????????? ? ? ????????????

6112-0309? ?7,10 ?1 ?12,2?65,5 ?5,60 ?1,6?3,0 ?36?44 ? ? ? ?2,8 ?0,03

????????????????? ?????????????????? ????????????????? ? ? ? ???????

6112-0311? ? ?2 ?18,0?80,0 ? ?2,0?5,5 ?42?52 ? ? ? ? ?0,10

??????????????????????????????????????????????????????????????????????????????????

6112-0312? ?8,00 ?1 ?12,2?65,5 ?6,30 ?1,6?3,0 ?36?44 ?20?16?11?3,0 ?0,03

????????????????? ?????????????????? ????????????????? ? ? ? ???????

6112-0313? ? ?2 ?18,0?80,0 ? ?2,0?5,5 ?42?52 ? ? ? ? ?0,09

??????????????????????? ? ? ??????? ? ? ? ? ????????????

6112-0314? ?9,00 ? ? ? ?7,10 ? ? ? ? ? ?14?13?3,0 ?

????????????????? ?????????????????? ????????????????? ? ? ? ???????

6112-0315? ? ?3 ?24,1?99,0 ? ?2,5?6,5 ?50?63 ? ? ? ? ?0,16

?????????????????????????????????????????????????????????????? ? ???????????????

6112-0316? ?10,00?2 ?18,0?80,0 ?8,00 ?2,0?5,5 ?42?52 ? ? ?14?4,0 ?0,08

????????????????? ?????????????????? ????????????????? ? ? ? ???????

6112-0317? ? ?3 ?24,1?99,0 ? ?2,5?6,5 ?50?63 ? ? ? ? ?0,15

?????????????????????????????????????????????????????????????? ? ???????????????

6112-0318? ?11,20?2 ?18,0?80,0 ?9,00 ?2,0?5,5 ?42?52 ? ? ?15?4,5 ?0,07

????????????????? ?????????????????? ????????????????? ? ? ? ???????

6112-0319? ? ?3 ?24,1?99,0 ? ?2,5?6,5 ?50?63 ? ? ? ? ?0,14

??????????????????????????????????????????????????????????????????????????????????

6112-0321? ?12,50?2 ?18,0?80,0 ?10,00?2,0?5,5 ?42?52 ?26?20?16?5,0 ?0,06

????????????????? ?????????????????? ????????????????? ? ? ? ???????

6112-0322? ? ?3 ?24,1?99,0 ? ?2,5?6,5 ?50?63 ? ? ? ? ?0,13

????????????????? ?????????????????? ????? ???????? ? ? ? ???????

6112-0323? ? ?4 ?31,6?124,0? ?3,0? ?63?80 ? ? ? ? ?0,32

?????????????????????????????????????????????????? ???????? ??????????????????

6112-0324? ?14,00?3 ?24,1?99,0 ?11,20?2,5? ?50?63 ? ?18?18?5,5 ?0,12

????????????????? ?????????????????? ????? ???????? ? ? ? ???????

6112-0325? ? ?4 ?31,6?124,0? ?3,0? ?63?80 ? ? ? ? ?0,31

?????????????????????????????????????????????????? ????????????????????????????

6112-0326? ?16,00?3 ?24,1?99,0 ?12,50?2,5? ?50?63 ?32?24?20?6,0 ?0,11

????????????????? ?????????????????? ????? ???????? ? ? ? ???????

6112-0327? ? ?4 ?31,6?124,0? ?3,0? ?63?80 ? ? ? ? ?0,29

?????????????????????????????????????????????????? ????????????????????????????

6112-0328? ?18,00?3 ?24,1?99,0 ?14,00?2,5? ?50?63 ?35?26?22?7,0 ?0,10

????????????????? ?????????????????? ????? ???????? ? ? ? ???????

6112-0329? ? ?4 ?31,6?124,0? ?3,0? ?63?80 ? ? ? ? ?0,25

????????????????? ?????????????????? ????????????????? ? ? ? ???????

6112-0331? ? ?5 ?44,7?156,0? ?4,0?10,0?80?103? ? ? ? ?0,79

?????????????????????????????????????????????????????????????? ??????????????????

6112-0332? ?20,00?4 ?31,6?124,0?16,00?3,0?6,5 ?63?80 ? ?25?25?8,0 ?0,24

????????????????? ?????????????????? ????????????????? ? ? ? ???????

6112-0333? ? ?5 ?44,7?156,0? ?4,0?10,0?80?103? ? ? ? ?0,75

?????????????????????????????????????????????????????????????? ??????????????????

6112-0334? ?22,40?4 ?31,6?124,0?18,00?3,0?6,5 ?63?80 ? ?24?27?9,0 ?0,19

????????????????? ?????????????????? ????????????????? ? ? ? ???????

6112-0335? ? ?5 ?44,7?156,0? ?4,0?10,0?80?103? ? ? ? ?0,70

?????????????????????????????????????????????????????????????? ??????????????????

6112-0336? ?25,00?4 ?31,6?124,0?20,00?3,0?6,5 ?63?80 ? ?23?30?10,0?0,15

????????????????? ?????????????????? ????????????????? ? ? ? ???????

6112-0337? ? ?5 ?44,7?156,0? ?4,0?10,0?80?103? ? ? ? ?0,55

??????????????????????? ? ? ??????? ? ? ? ?????????????????????

6112-0338? ?28,00? ? ? ?22,40? ? ? ? ?38?25?32?11,0?0,51

??????????????????????? ? ? ??????? ? ? ? ?????????????????????

6112-0339? ?31,50? ? ? ?25,00? ? ? ? ?44?30?35?12,5?0,47

??????????????????????? ? ? ??????? ? ? ? ? ??????????????????

6112-0341? ?35,50? ? ? ?28,00? ? ? ? ? ?28?39?14,0?0,41

Пример условного обозначения втулки размером (d = 3,15 мм и конусом Морзе 1:

Втулка 6112-0301 ГОСТ 21828-76

3. Исключен. - Изменение N 1, утв. Постановлением Госстандарта СССР от 26.02.1982 N 868.

4. Размеры конусов Морзе - по СТ СЭВ 147-75. Степень точности конусов Морзе - АТ6 по ГОСТ 2848-75.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.02.1982 N 868)

5. Параметр шероховатости поверхностей фасок - по ГОСТ 2789-73 должен быть Rz

40 мкм.

6. Покрытие - Хим. Окс. прм. (обозначение покрытия - по ГОСТ 9.073-77).

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.02.1982 N 868)

7. Маркировать: обозначение втулки и товарный знак предприятия-изготовителя. Допускается нанесение маркировки втулок на шлифованную поверхность конуса Морзе электрохимическим методом.

8. Остальные технические требования - по ГОСТ 17166-71 и ГОСТ 9523-67.
